堵不住了！俄传来坏消息，ASML处境不妙了！
最近由于美国俄罗斯和乌克兰的局势恶化，美加强对俄的制裁和禁运。就在昨天，美对俄最大的芯片制造企业Mikron实施了全方位的制裁。
据俄罗斯的媒体报道称，俄罗斯将投资6.7亿卢布研发目前全球最先进的X射线光刻机，不惧怕美国的制裁，新研发的光刻机或将比ASML的EUV光刻机的性能更为先进。
俄罗斯将研发X射线光刻机

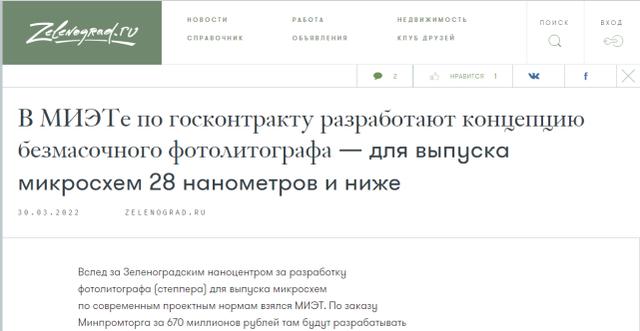

据报道称，俄罗斯莫斯科的电子技术学院承接国家的制造芯片的光刻机研发项目，并得到俄罗斯政府首期的大约6.7亿卢布的资金拨款。
据介绍，俄方研究的光刻机将于ASML的光刻机的制造原理完全不同，但是性能将达到EUV的高级别，是利用同步加速器和/或等离子体源”的无掩模X射线制造的光刻机。
报道中称，“莫斯科电子工程技术学院已经在无掩模EUV光刻领域取得了进展，次项目还联合了国内其他科研机构和科学家团体共同开发进行，还将涉及 Zelenograd 公司 的ESTO 和 Zelenograd 同步加速器”。
“基于在该国运行和发射的同步加速器，特别是在 TNK Zelenograd 的同步加速器以及国内等离子源的基础上，将研发和创造技术和设备，可能的制程可以达到28 nm、16 nm 及以下，”声明说。
招标文件包含这项研究工作（研发）的要求。并说明目前“无掩模X射线纳米光刻技术和正在开发的设备“在全球都还是独此一家。
X射线光刻机
据介绍，这款光刻机将利用的光源不是极紫外线光源，将采用波长介于0.01nm-10nm之间的光源，而这种光源的光刻分辨率比ASML得EUV极紫外光还要高。
另外一个优势是X射线不需要光掩模板，可以直接光刻，工艺和费用上比EUV更简单直接以及较的低成本。
俄罗斯媒体介绍说，这是一个全新的制造工艺，而且目前世界上还没有哪个厂商可以做到，ASML也做不出来。但是公开资料现实，之前美国和欧洲也进行过这方面的研究，并且我国也有科研机构做了X射线光刻机。
据称，我国的X射线的光刻机目前生产的芯片的效率比较低，步入ASML，指适合特定的场景。
俄罗斯能研发成功吗
尽管俄罗斯的芯片和半导体产业并不是很先进，但是俄罗斯这家莫斯科电子工程技术学校却非常有实力。据介绍，这家高校是微电子和电信领域的领导者，主要的学科就是微电子学、信息技术和计算机工程。
而且，俄罗斯还拥有全世界顶尖的数学人才，并且在计算机算法和变成方面也有很多天才，华为在莫斯科也拥有5家研究所，其中就有在世界大学生计算机编程大赛的冠军。
从这几个方面来看，俄罗斯的研发成功的几率还是很大的。当然，如果尽快能够解决俄乌问题，让经济和社会像中国一样稳定，就会更快的时间内突破技术瓶颈，尽管出研究成果，也因此可以打破西方的禁运。
