科研前线|更强的线路互连工艺，台积电SAV技术捷报

最新一届IEDM会议论文近日已公开，集成电路制造龙头台积电发表了多篇有关先进工艺的研究成果，其自对准通孔SAV工艺，在电特性、器件可靠性和良率方面均有良好表现，将是其保持行业龙头地位关键研究之一。

在先进的节点中，特征尺寸变化和边缘放置误差(EPE)*是3nm以下工艺节点中互联层微缩环节不可避免的工艺难题，它们导致漏电和可靠性。为克服这一挑战，发展了多种方法来形成SAV自对准通孔，包括金属线凹进和蚀刻阻挡层的选择性沉积工艺等。基于SAV的湿法金属凹陷和阻挡层提出的工艺方案，可以增加孔-线间隙，提高TDDB（经时介电层击穿）和通孔关键尺寸控制。

作为集成电路制造的引领者，台积电也在布局这一前沿领域，相关成果以Fully Self-Aligned Via Integration for Interconnect Scaling Beyond 3nm Node为题发表于2021年IEEE国际电子器件会议（IEDM），H.P. Chen为第一作者及通讯作者。

*边缘放置误差，Edge Placement Error,是光刻软件仿真出的曝光后光刻胶图形边缘与设计图形之间的差，见下图图示。

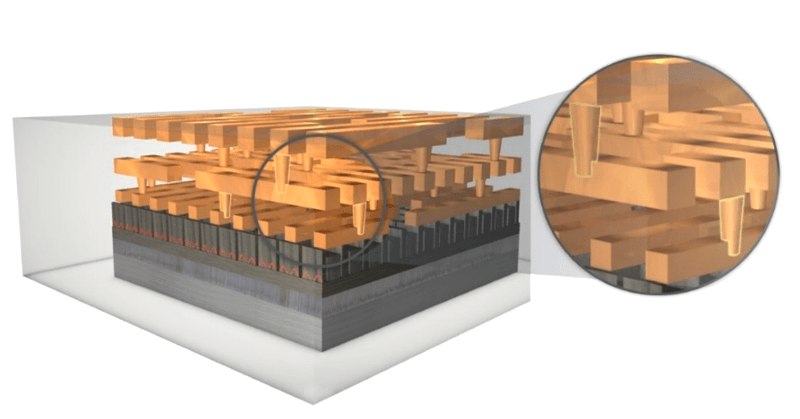

EPE示意渲染图（图源：应用材料）

台积电工艺研发团队研究两种方案全自对准通孔SAV工艺，分别通过金属凹陷法和面积可选择性电介质上电介质(DoD)实现。其主要研究内容包括：

发现布线流程中更大对角距对于自对准工艺的重要影响；

金属凹陷工艺存在均匀性差、表面粗糙度高、金属完整性（metal integrity）衰减等问题；

DoD工艺通过采用选择性自组装单层阻挡材料，实现了向上越阶电介质沉积的工艺，并展示出高达两个数量级的经时介电层击穿的改善；

对DoD工艺在孔-线电阻、via-chain（见下图）良率、金属线TDDB和EM可靠性的表现进行测试，达到了量产水平。

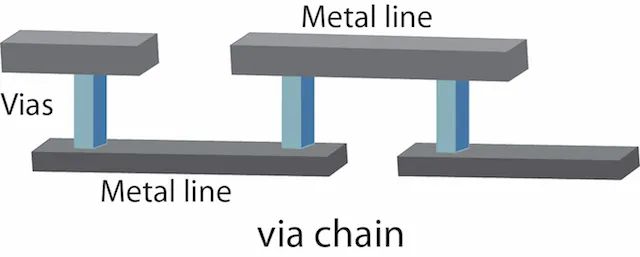

via-chain结构示意图

（图源：techdesign）

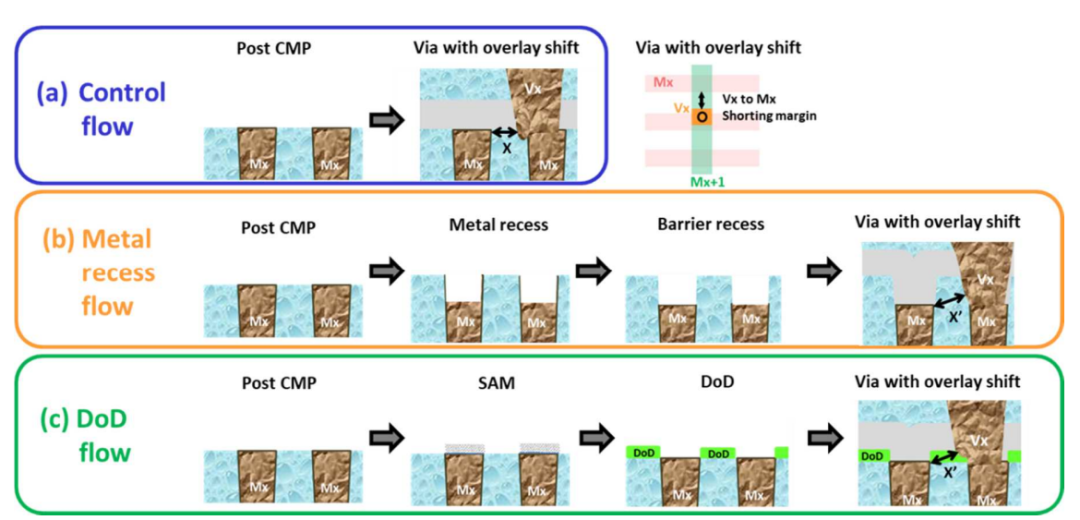

工艺流程示意图

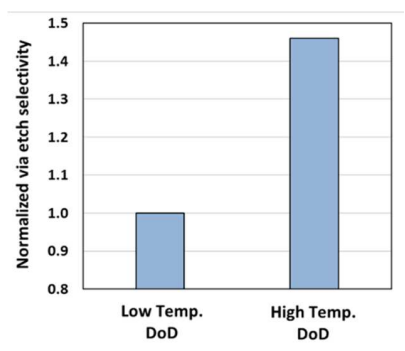

高低温下的通孔刻蚀可选择性对比

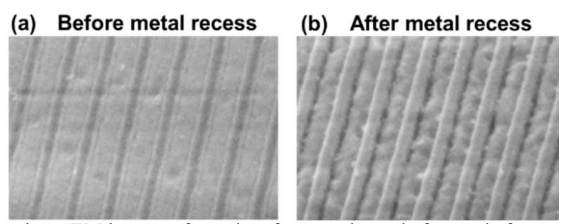

金属表面粗糙度SEM形貌像对比

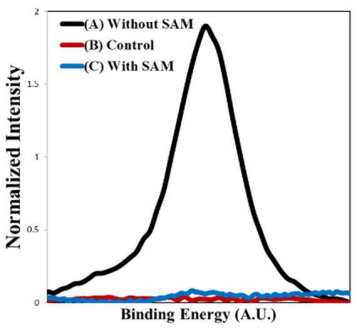

DoD信号在三种沉积方法下的X射线能谱

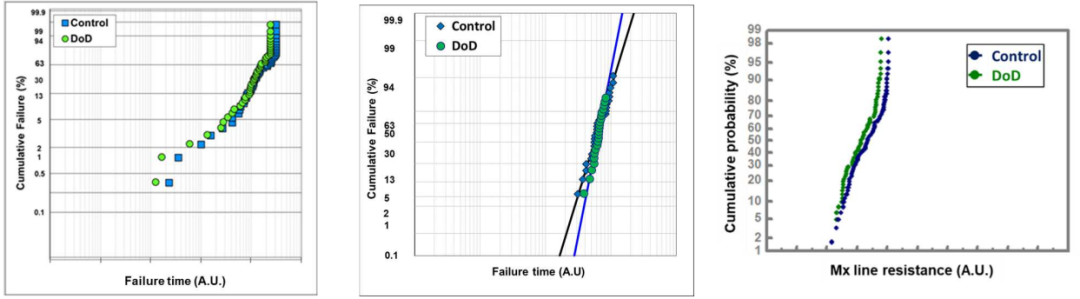

金属线间TDDB寿命（左）、EM寿命（中）

以及金属线电阻（右）

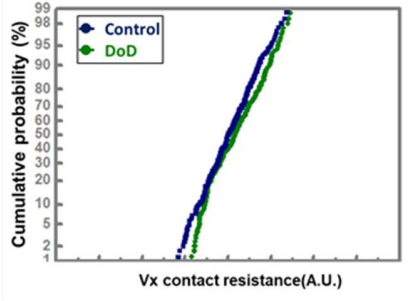

通孔接触电阻变化曲线

研究团队通过评估2.5、D封装、两种FOCoS封装这三种异质集成封装的力学性能和热性能，验证了有限元模型的有效性，并且通过比较发现FOCoS相比2.5D封装具有更好的电气性能与热性能，在热膨胀错配和散热方面表现良好，日月光也对该技术替代硅中介层解决方案的寄予厚望，相信未来能在丰富的应用领域占有一席之地。

台积电研究团队实现了可应用于亚3nm工艺的线路互连微缩，具有低金属线电阻、通孔电阻和高良率的优势，可预见将在未来进一步助力台积电3nm、2nm工艺的成熟落地，为其集成电路制造龙头地位保驾护航。

论文原文链接：

https://ieeexplore.ieee.org/document/9720600
