智利领先的高压供电系统供应商TRANSELEC对其电气系统进行了强化，提高了运营稳定性

　　PcVue SCADA平台已被选定控制智利国家电力系统中最大的上雅胡尔变电站。

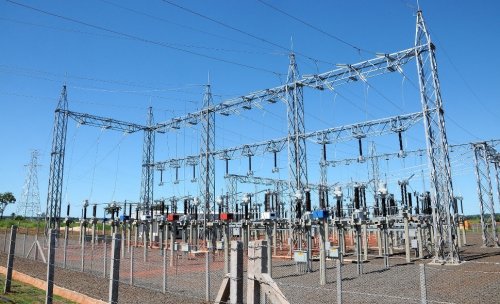

　　上雅胡尔变电站

　　公司

　　从阿里卡和帕里纳科塔地区到洛斯拉戈斯地区，Transelec拥有近10,000公里的线路和60多个变电站，是智利高压系统的主要供应商。公司拥有超过70年的能源行业经验和丰富的专业知识，为500多名工人提供工作岗位。它也是代表智利国家进步的基本组成部分，是智利的主要电力传输公司，供电范围覆盖98%的人口，包括整个北方和南方大部分地区，在国家电力系统中占84.5%的份额。

　　Transelec的工作是不断强化电力系统，实现可再生能源的对接，同时推进能源矩阵脱碳。Transelec由加拿大养老金计划投资委员会、不列颠哥伦比亚省投资管理公司、公共部门养老金投资委员会和中国南方电网国际公司组成的财团联合持有。

　　Transelec的主要任务是提供不间断的电力系统，在这个系统中，能量通过高压输电线路从发电厂输送到城市和工矿用户。变电站将高压电转换成低压电，分配给最终用户，从而提高人们的生活质量，促进国家发展。

　　在各种变电站中，位于圣地亚哥大都会区的上雅胡尔变电站十分引人注目，它是全国电力系统中容量最大的变电站，装机容量为2554 M瓦。它拥有智利输电系统中存在的所有电压等级:500千伏、220千伏、154千伏、110千伏、60千伏和13.2千伏

　　电气SCADA项目

　　作为开发和实施SCADA的专家，SCADATECH被Transelec公司选中运作本项目。作为其电力系统综合工程解决方案的一部分，公司选择了PcVue解决方案的多功能平台，用于上雅胡尔变电站的自动化，允许对其7个站场进行监控。

　　最初，客户没有本地人机界面，无法从相关控制室对站场进行监控，所有操作必须直接在控制设备上进行。为此，SCADATECH提出了PcVue的SCADA解决方案，提供一个可扩展的多功能平台，允许整合未来的需求，并通过将操作转移到每个发电厂的控制室来降低操作员在执行机动时的风险。

　　从技术上来说，除了被选为项目基础的DNP 3.0协议之外，该应用还允许项目直接集成到MMS协议标准61850中，以及使用PcVue平台中现有的自适应编程。根据Transelec使用的标准，该方案在变电站单线图中能显示电压水平动态颜色，根据颜色指示不同类型的警报。

　　同样，人机界面站点允许实时可视化对电气系统的状态进行监控和测量。它还能对IED现场设备进行远程控制操作，对现有电气系统进行全面控制和监督。为了控制和监控不同的显示界面，包括通用单线、报警事件面板、通信图和其他区域，屏幕右侧配置了一个菜单，方便不同区域之间的导航切换，允许操作员在本地执行任务。

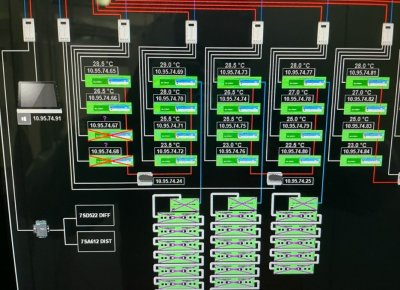

　　人机界面通信视图

　　在这个组态软件项目中使用了IEC 61850标准协议下的DNP 3.0和MMS，并且在每个站场中放置了触摸屏，实现了内置在PcVue软件中的应用程序部署。该应用程序从NTX-U57设备收集数据，该设备用于对TELEGYR RTUs进行改装，允许将DNP 3.0协议中的RTU数据库发送到每个相关显示器。

　　架构选择了星形连接，其中每个站场的显示器都有一个独立的连接，其优点是不依赖变电站服务器的光纤链路来收集数据，能够在每个站场内作为独立设备工作。集成到本地人机界面中的设备包括通用电气D25机架控制器、保护装置(ABB-西门子-通用电气、MICOM)、思科通信开关和施耐德电气离子仪表。PcVue可以兼容多品牌平台，可以轻松适应任何制造商的设备。

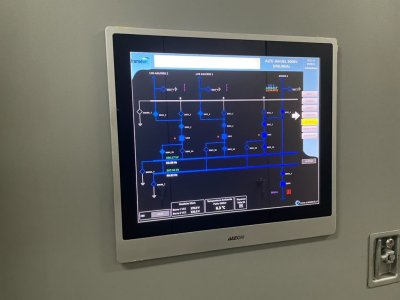

　　触摸屏上的一般单线图

　　集成该项目的公司SCADATECH表示，他们选择PcVue Solutions的方案是因为它对各种电气协议都有本地支持。因为不需要配置不同的应用程序和接口，这一特性大大提高了系统的可用性，消除了故障点并缩短了开发时间，这通常是在电气部门的通信协议集成中完成的。除此以外，PcVue平台在极具竞争力的价格范围内拥有最高的质量标准，这使得SCADATECH在投标过程中更受青睐。

　　对于Transelec来说，致力于电力传输系统的卓越运营，保护公司合作者和承包商的安全是重中之重，PcVue是保证计算机安全的重要因素。它有利于提高人员的安全水平并为所有的电压场实现控制方式改善。

　　SCADATECH目前正在与PcVue一起开发应用，将本地控制从位于上雅胡尔的集中式SCADA扩展到整个变电站的一般监控，这将让运营商在Transelec的主SCADA出现故障时做出控制决策。该应用程序能对变电站进行一般显示，有3个屏幕，监控7个电压场、通过SNMP协议实现网络对的本地监控、对与系统相关的所有控制设备安装在所有电压场之间的90多个NTXU57卡中每一个的温度和状态)以及变电站网关和电压场之间通信的一般状态进行监控。

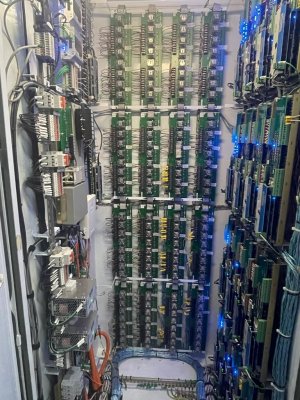

　　NTXU57卡

　　通信协议使用IEC-60870-5-104，因为监控是使用Transelec的集中式SCADA中相同的现有数据库进行的，允许验证系统内通信的正确操作。

　　Transelec与其系统集成商SCADATECH继续选择PcVue软件为上雅胡尔变电站的电气控制提供可靠的监控。考虑到其适应不同范围的计算机架构的能力以及PcVue提供数据分析的便利性，这款软件能为运营商提供快速决策，该平台被扩展应用到公司的各个位置。

　　项目亮点

　　挑战

　　•全国电力系统的最大容量，装机容量为2554 MVA

　　•7个站场，具有智利输电系统中存在的所有电压水平:500千伏、220千伏、154千伏、110千伏、60千伏和13.2千伏

　　•没有本地人机界面从各个控制室监控对应站场，因此操作必须直接在控制设备上进行

　　优势

　　•可扩展的多功能平台，可整合未来需求

　　•降低操作员风险

　　•除DNP 3.0协议外，直接集成到MMS协议标准61850中

　　•电气系统状态和测量的实时可视化

　　•IED现场设备和现有电气系统的远程控制

　　•每个站场有独立连接的显示器，作为独立设备工作

　　•为合作者和承包商保障计算机安全，保证业务连续性

　　•系统可用性高

　　•帮助运营商快速决策
