开口霍尔电流传感器的基本原理、特点及应用

开口霍尔电流传感器一般由外壳、变压器铁芯、取样PCB电路板和固定环氧树脂组成，具有耐热、冲击韧性高、环保等特点；在铁路机车更新改造的新项目中，更新改造规定在卸铜排的前提下连接传感器检测铜排直流电流。

根据开口霍尔电流传感器的基本原理、特点和安装方法，分析开口霍尔电流传感器在DC配电设备更新中的应用，快速完成DC配电系统的智能更新。

0：简述

DC配电系统通常由高频开关电源和电池组成，用于操作DC电源系统软件、数据信号、微机保护自动装置、安全事故照明灯具等可靠的DC电流开关电源，对配电的稳定性、可靠性和配电质量有很高的规定。因此，更新和改造一些长期使用的DC配电系统似乎非常重要。

1:开口霍尔电流传感器在直流配电设备更新改造中的应用

1.1更新改造规定

系统软件更新改造规定直流电系统软件切换，即负载导出和倒入不丧失直流稳压电源，改造工程难度系数大。对于这一要求，可以选择开口霍尔电流传感器来处理更新改造工程中直流电流的测量和验证问题，确保更新改造过程中直流电母线槽和直流电负荷的连续电源和安全运行。

1.2开口霍尔电流传感器的新技术特点和原理

开口霍尔电流传感器一般由外壳、变压器铁芯、取样PCB电路板和固定环氧树脂组成，具有耐热、冲击韧性高、环保等特点；PCB电路板和外部接线采用绿色接线端子，现场接线方便。

开放式霍尔电流传感器是在传统开放式霍尔电压传感器的基础上，根据霍尔效用和电流磁效应，原电流IP引起的电磁场，根据磁心聚磁后，利用AT25256B-SSHL-B霍尔磁感应处理芯片在磁心磁密度磁感应原电流IP的尺寸和位置。霍尔磁感应处理芯片的输出电压通过信号分析电源电路，使传感器的输入输出流电的尺寸。为了更好地提高霍尔开环增益传感器的特性，硅钢或坡莫合金通常被用作磁心的原材料。

图：开口式霍尔传感器原理

1.3应用案例

在铁路机车更新改造的新项目中，更新改造规定在卸铜排的前提下连接传感器检测铜排直流电流。在这种情况下，只选择开口霍尔电流传感器，现场安装方便。

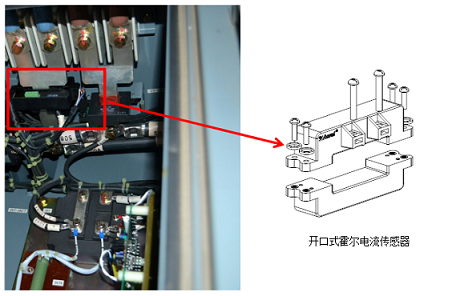

现场安装如下图所示。如果电源可以关闭电源安装，可以根据传感器间隔在铜排上打开两个匹配螺纹孔，根据后期安装将传感器固定在铜排螺纹孔上，安装传感器；如果现场规定连续电气安装，可以选择配套设施的橡胶垫块嵌入壳体和铜排之间固定，确保传感器在振动标准下稳定工作，整个组装过程快速简单。

图：铁路机车更新改造新工程安装

2:开口霍尔电流传感器

2.1简述

与闭口痤疮霍尔电流传感器相比，开口霍尔电流传感器不同于传统的单变压器芯片和单霍尔处理芯片的设计。为了更好地设计分离式结构，将变压器芯片分离出来进行对称安装。硬件配置采用双霍尔处理芯片，并连接相辅相成的差分信号键入，具有稳定的特点、高冲击韧性和高导磁性的特点。PCB电路板和外部接线采用翠绿色可插线端子，现场接线方便。

AHKC系列产品开口式霍尔电流传感器

2.2型号规格

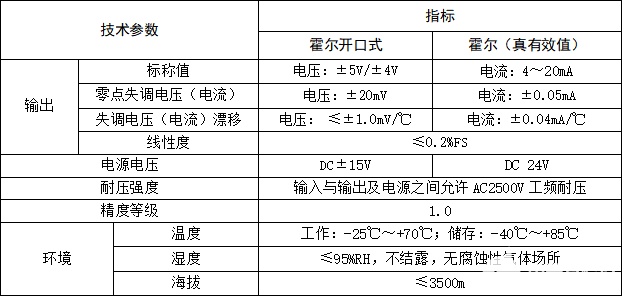

2.3性能参数

3：结语

从更新改造成本来看，如果选择传统的闭式痤疮霍尔电流传感器或分路器计划方案，工程施工必须先拆除直流电母线槽铜排，然后安装传感器，然后重新装修铜排，整改路线必须断电配合，选择开式霍尔电流传感器更节省成本；从检测特性层面看，只需安装温度传感器，下螺钉固定紧密，开口传感器和闭式痤疮传感器的精度和可靠性基本相同。一般来说，开口霍尔电流传感器在直流配电设备的更新和改造中得到了更广泛的应用。
