AD8422与AD7376配合使用出现输出信号失真

本期小编将为大家分享的热门问答帖来自放大器专区。赶紧来看看👇，您是否也有相同的疑惑？点击“阅读原文”前往论坛发帖提问获取ADI专家的支持吧~

AD8422与AD7376

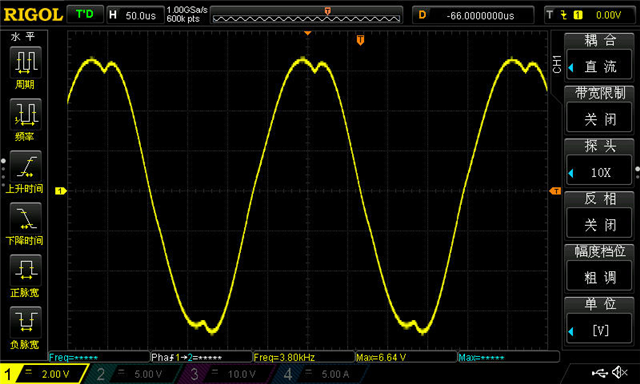

将AD7376的B端和W端作为放大倍数调节电阻接在AD8422的2、3管脚之间，AD8422是±12V双电源供电，基准REF管脚接地，AD8422的两个输入是峰值为8.5V，频率3.8KHz的两个正弦信号，这两个信号之间幅值差也就100mV左右，现在需要差分放大得到峰值为7.5V的正弦输出信号，先将AD7376调节到抽头数D=9，阻值就是D÷128×10000+120=823.125欧，这个时候波形还是正弦，但如果继续减小抽头数，也就是增大放大倍数，输出信号就会出现如图所示的失真：

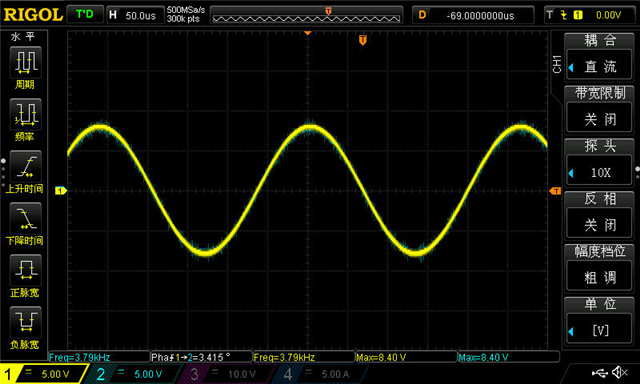

两个输入信号（蓝色和黄色曲线几乎重合）：

因为AD7376这个调节电阻的位置之前用滑动变阻器的时候输出没有问题，换成数字电位器AD7376后才有失真现象，所以想问问这两个芯片是否适用于这种配合使用的情况，如果一起使用需要注意什么

将AD7376的B端和W端作为放大倍数调节电阻接在AD8422的2、3管脚之间，AD8422是±12V双电源供电，基准REF管脚接地，AD8422的两个输入是峰值为8.5V，频率3.8KHz的两个正弦信号，这两个信号之间幅值差也就100mV左右，现在需要差分放大得到峰值为7.5V的正弦输出信号，先将AD7376调节到抽头数D=9，阻值就是D÷128×10000+120=823.125欧，这个时候波形还是正弦，但如果继续减小抽头数，也就是增大放大倍数，输出信号就会出现失真，因为AD7376这个调节电阻的位置之前用滑动变阻器的时候输出没有问题，换成数字电位器AD7376后才有失真现象，所以想问问这两个芯片是否适用于这种配合使用的情况，如果一起使用需要注意什么

这个波形确实很奇怪，我想可能是由于数字电位器中的寄生电容和寄生电感所致，可以尝试将正弦信号的频率 降低（你可能要选择几个频率点，不断的降低频率），在同等增益的条件下，看看输出波形是否还有失真。如果没有说明AD7376可能只适用于某个频率下的低频范围。

这个电路后级还有一个放大，也是AD8422与AD7376配合使用，这个的输入信号是8KHz的正弦波，但是这一部分功能是没有问题的，这是不是说明AD7376在8KHz以下其实是能正常工作的呢？

另外还有一个现象：出现问题的AD8422实测RG两端的共模电压不一样，请问这个是否与波形失真有关呢？

我们还采购了一款AD5293的数字电位器打算来替换AD7376，也想问一下AD5293用到过这种应用场景中吗，把AD8422和AD5293按原问题中的方案配合使用是否可行？

我觉得你可以关注一下电位器电阻端的参数：

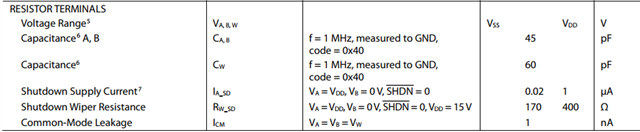

以下是AD5293的参数，你可以看到端电容得大小，这个应该会影响你的带宽，同时还需要注意共模电流，这个共模电流可能会导致输出的失调误差。

AD7376同样存在类似的问题

所以，可能要慎重选择用数字电位器做可编程增益的仪表放大器的设计，尤其是考虑带宽的影响。

我更建议选择ADA4254，ADA4255，LTC6373，ADA4558 这种内部做了可编程增益的仪表放大器，参数内部可控，这样会好很多。
