东芝推出采用最新一代工艺的150VN沟道功率MOSFET，可大幅提高电源效率

来源:东芝半导体发布时间:2022-03-31444浏览

点击“东芝半导体”，马上加入我们哦！

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出150V N沟道功率MOSFET---“TPH9R00CQH”。该器件采用最新一代[1]“U-MOSX-H”工艺，适用于工业设备开关电源，其中包括数据中心电源和通信基站电源。该产品于今日开始支持批量出货。

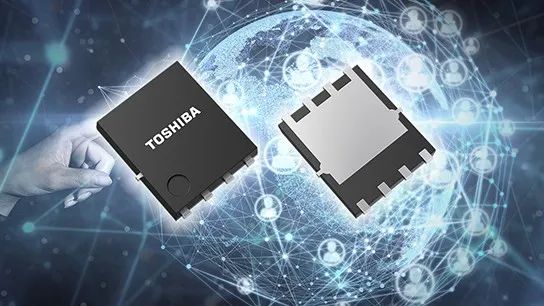

与使用当前一代“U-MOSⅧ-H”工艺的150V产品TPH1500CNH相比，TPH9R00CQH的漏源导通电阻下降约42%。对新型MOSFET的结构优化促进实现源漏导通电阻和两项电荷特性[2]之间的平衡[3]，从而实现了优异的低损耗特性。此外，开关操作时漏极和源极之间的尖峰电压降低，有助于减少开关电源的电磁干扰（EMI）。该产品提供SOP Advance和更为广泛采用的SOP Advance（N）这两种类型的表面贴装封装。

与此同时，东芝还提供各类工具，为开关电源的电路设计提供支持。除了能快速验证电路功能的G0 SPICE模型，现在还提供能精确再现瞬态特性的高精度G2 SPICE模型。

东芝将进一步扩大其MOSFET产品线，通过减少损耗提高设备电源效率，进而帮助其降低功耗。

应用

通信设备电源
开关电源（高效率DC-DC转换器等）

特性

优异的低损耗特性（在导通电阻和栅开关电荷及输出电荷间取得平衡）
卓越的导通电阻：RDS(ON)＝9.0mΩ（最大值）@VGS＝10V
高额定结温：Tch（最大值）＝175℃

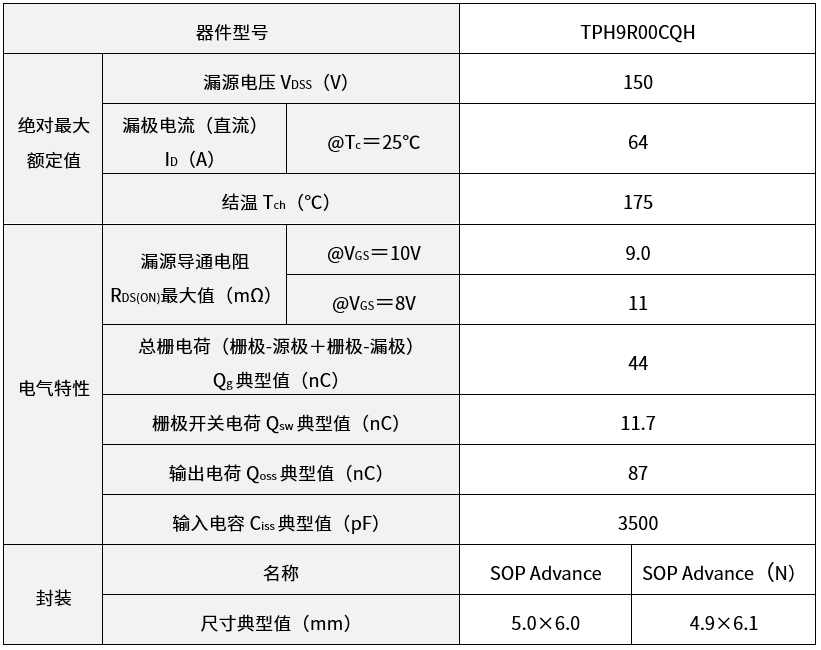

主要规格

（除非另有说明，@Ta＝25℃）

注：

[1] 截至2022年3月的东芝调查。

[2] 栅极开关电荷和输出电荷。

[3] 与现有产品TPH1500CNH（U-MOSⅧ-H系列）相比，该产品将漏源导通电阻×栅开关电荷提高了大约20%，漏源导通电阻×输出电荷提高了大约28%。

如需了解相关东芝MOSFET的更多信息，请复制以下链接进行访问：

MOSFET

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets.html

如需了解高准确性SPICE模型（G2模型）的更多信息，请复制以下链接进行访问：

G2模型

https://toshiba-semicon-storage.com/cn/semiconductor/knowledge/highlighted-contents/articles/simulating-the-transient-characteristics-of-mosfet-more-accurately.html

如需了解相关新产品在线分销商网站的供货情况，请复制以下链接进行访问：

TPH9R00CQH

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TPH9R00CQH.html

* 本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。

* 本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
