LMH6522是高性能四通道可变增益放大器 (DVGA)

产品详情

描述：

LMH6522 包含四个高性能数字控制可变增益放大器 (DVGA)。它设计用于窄带和宽带 IF 采样应用。通常，LMH6522 在需要自动增益控制 (AGC) 以增加系统动态范围的移动无线电和蜂窝基站等广泛的混合信号和数字通信应用中驱动高性能 ADC。

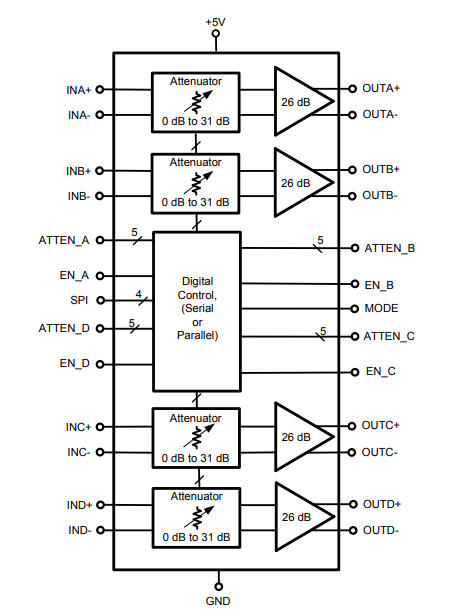

LMH6522 的每个通道都有一个独立的数控衰减器和一个高线性度、差分输出的AOD4184A放大器。所有电路都针对低失真和最大系统设计灵活性进行了优化。功耗由三态使能引脚管理。可以禁用各个通道或将其置于低功率模式或更高性能的高功率模式。

LMH6522 数控衰减器在 31dB 范围内提供精确的 1dB 增益步进。数字衰减器可由 SPI 串行总线或高速并行总线控制。

输出放大器具有差分输出，允许在单 5V 电源上实现大信号摆幅。低阻抗输出在驱动宽范围滤波器设计或模数转换器时提供最大的灵活性。对于信号电平变化非常大的应用，LMH6522 可以通过级联通道支持高达 62dB 的增益范围。

LMH6522 在 -40°C 至 +85°C 的工业温度范围内工作。LMH6522 采用 54 引脚、耐热增强型 WQFN 封装。

特性：

●OIP3：49dBm @ 200MHz

●噪声系数：8.5dB

●电压增益：26dB

●1dB 增益步长

●-3dB 带宽 1400 MHz

●增益步进精度：0.2 dB

●禁用每个通道的功能

●并行和串行增益控制

●用于电源管理灵活性的低功耗模式

●小尺寸 WQFN 封装

应用：

●蜂窝基站

●宽带和窄带中频采样接收机

●宽带直接转换

●ADC 驱动器

参数：

二次谐波 (dBc)：78

三次谐波 (dBc)：75

@兆赫：200

Acl，最小规格增益 (V/V)：0.61

大约。价格（美元）：1ku | 10.757

建筑学：VGA，全差分 ADC 驱动器

带宽@Acl (MHz)：1400

增益（最大）（dB）：25.74

增益（最小值）（dB）：-4.3

步长 (dB)：0.2

类型：射频VGA

每通道 Iq (Typ) (mA)：116

通道数 (#)：4

工作温度范围（℃）：-40 至 85

总电源电压 (Max) (+5V=5, +/-5V=10)：5.25

总电源电压 (Min) (+5V=5, +/-5V=10)：4.75

VS (分钟) (V)：4.75

VS（最大）（V）：5.25
