【知识分享】74.Orcad软件如何如何降低原理图的版本呢？

Orcad软件如何如何降低原理图的版本呢？

答：我们在进行原理图设计或者是进行PCB设计，都会遇到这样的问题，需要降低设计文件的版本，我们这里讲解下，Orcad软件设计的原理图如何去降低原理图的版本，操作的步骤很简单，我们这里列举一下操作的步骤：

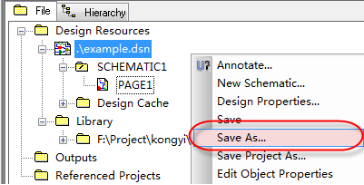

第一步，需要选中降低原理图的根目录就是DSN文件，如图3-212所示，选中之后，点击鼠标右键，Save As，就可以存为低的版本；



图3-212 原理图另存低版本示意图

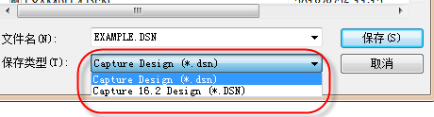

第二步，在弹出的界面中，如图3-213所示，在保存类型那一栏可以选择低的版本，一般是存为16.2的版本，这样就存为了低的版本了；

 图3-213 原理图另存低版本示意图

第三步，这里可以看到有这样的一个情况，就是Orcad存为低的版本的时候，只能存为一个版本，那就是16.2的版本。其实在Orcad设计的时候，16.2之前的版本，机制都是通用的，都可以打开，16.2以后版本的机制是一样的，所以存为低版本的时候，是以16.2为分界点来处理就可以了。

最后，上述就是Orcad软件绘制的原理图存为低版本的方法，操作起来是非常简单的。
