今天是周末，下面将分享一些有趣的图文，希望能帮大家happy、解压一下！

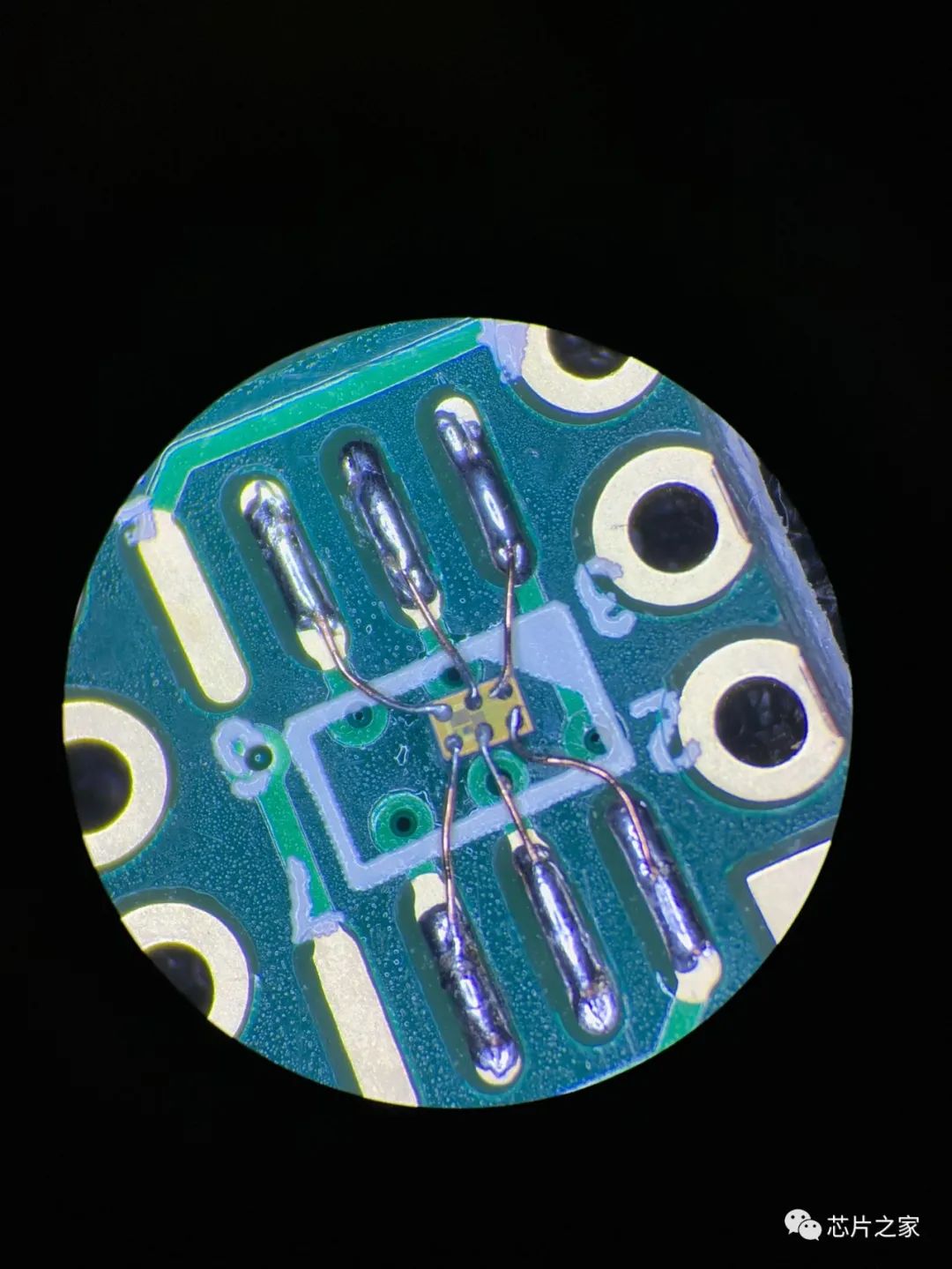

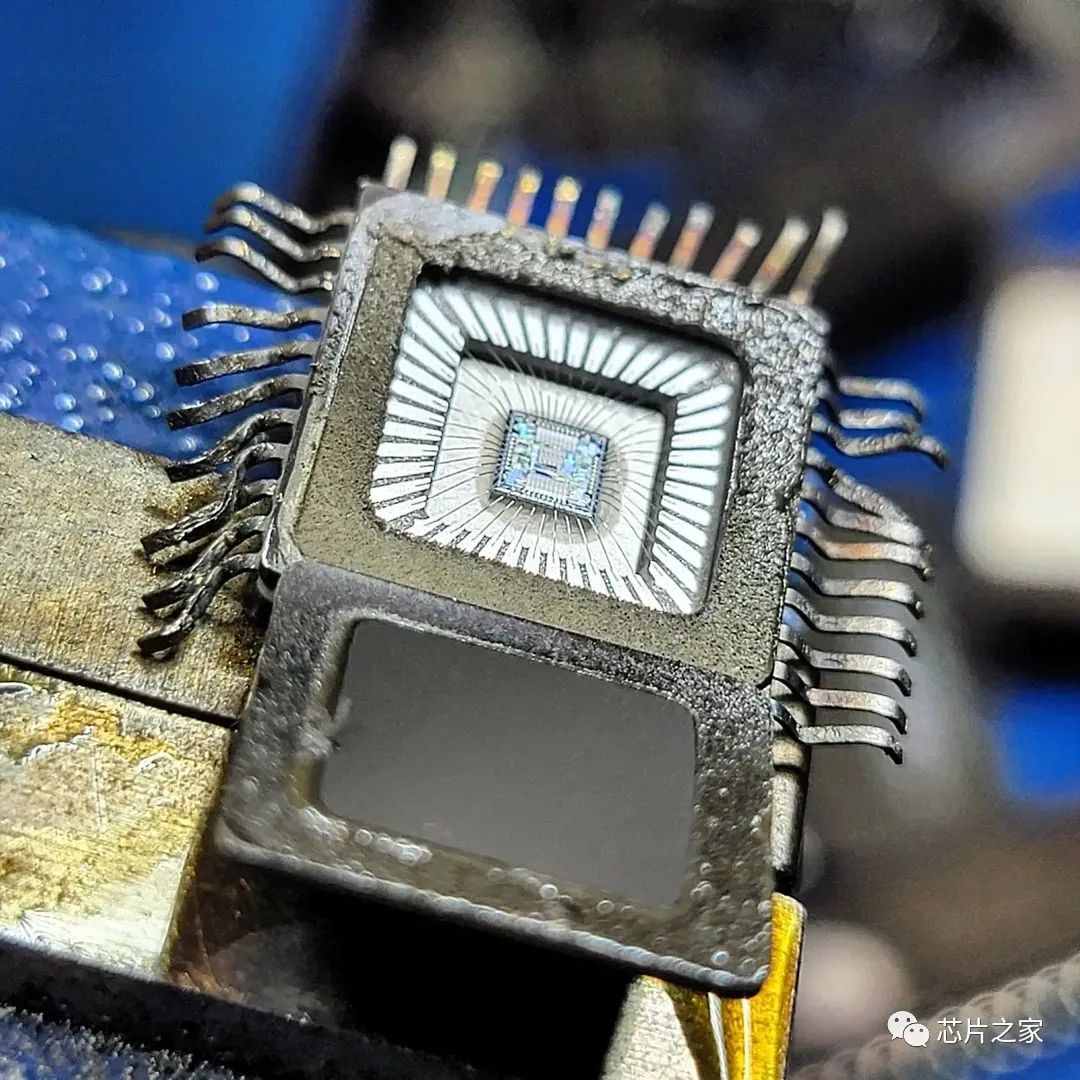

1、芯片去盖飞线
我们拿到一个芯片，其实芯片核心部分并没有芯片这么大，为了方便引出众多的引脚，所以才在外面又多封装了一层，常见的有
金属封装、塑料封装、陶瓷封装等。一般消费级别的大多用塑料封装，航天以及要求高的商业级用金属封装或陶瓷封装。如果芯片最外面的引脚断了，一般也会认为这个芯片“废了”，但是今天看到一个S级难度的神操作，竟然在引脚断掉后，剥开塑料封装在芯片里面飞线出来，让我们
静静地膜拜一下吧！

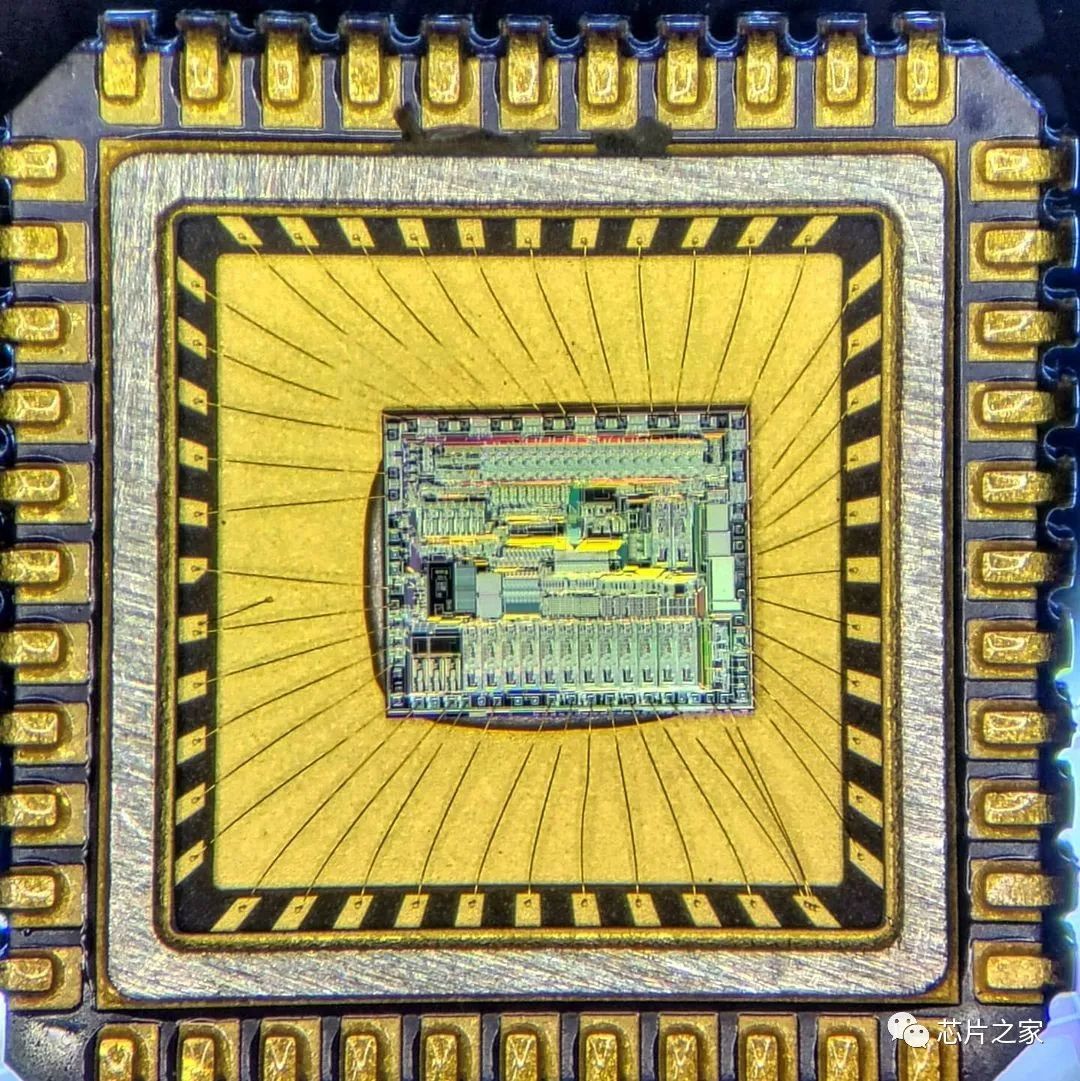

很多芯片内部是这样的：
2、TRRRRRRRS接口

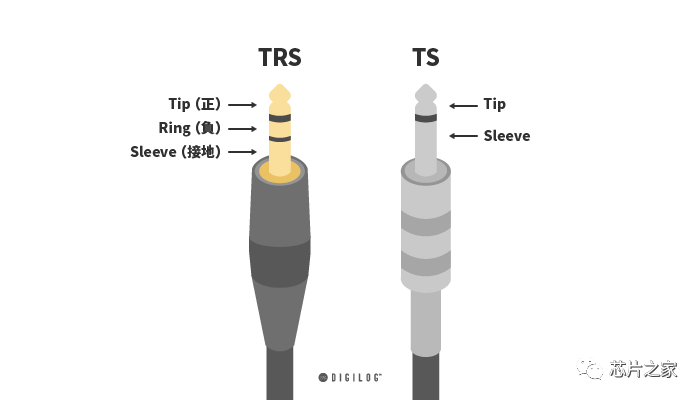

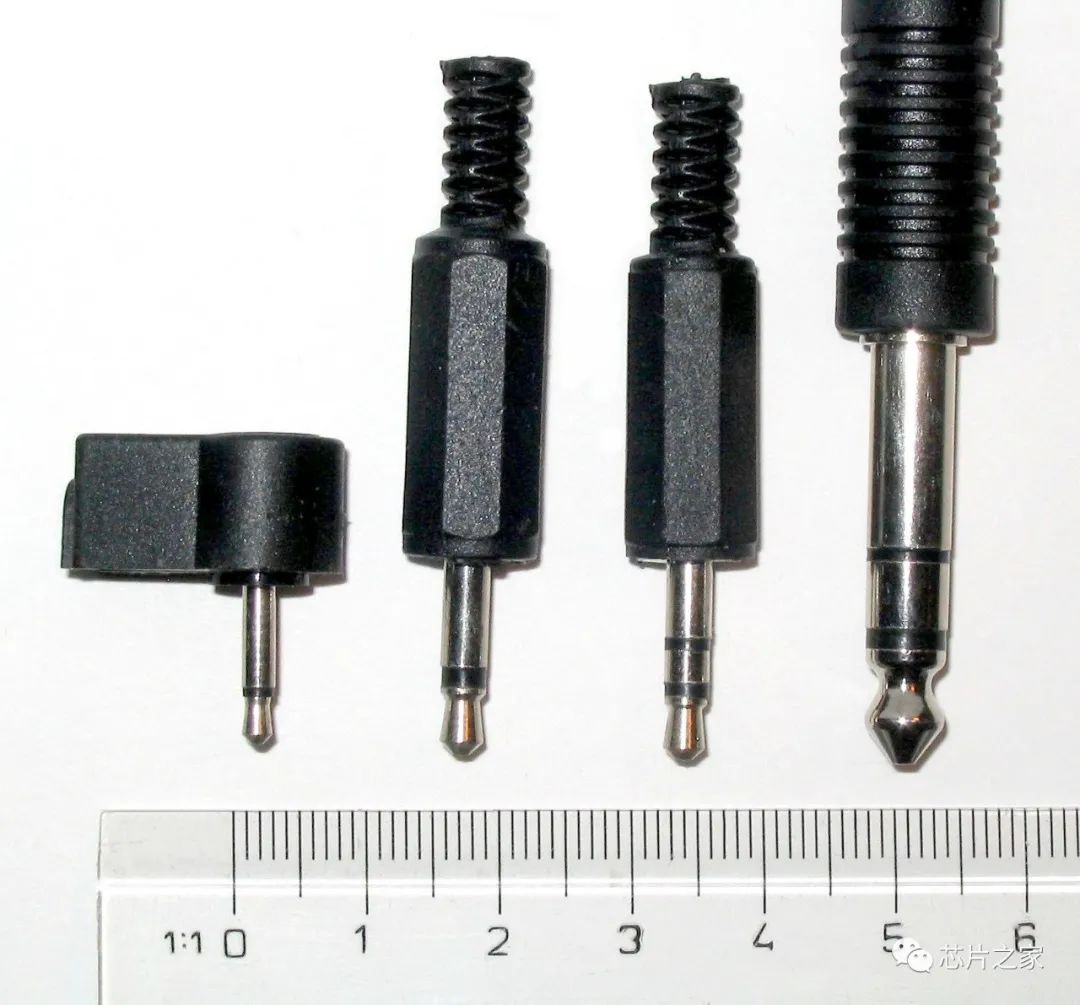

TRS的含义是Tip(signal)、Ring(signal)、Sleeve(ground)，分别代表了这种接头的3个触点它的接头外观是圆柱体形状，分别代表了这种接头的3个触点，最常见的就是3.5mm的音频接口，
我们常见的最多是有4段，地、左右声道、麦克风。

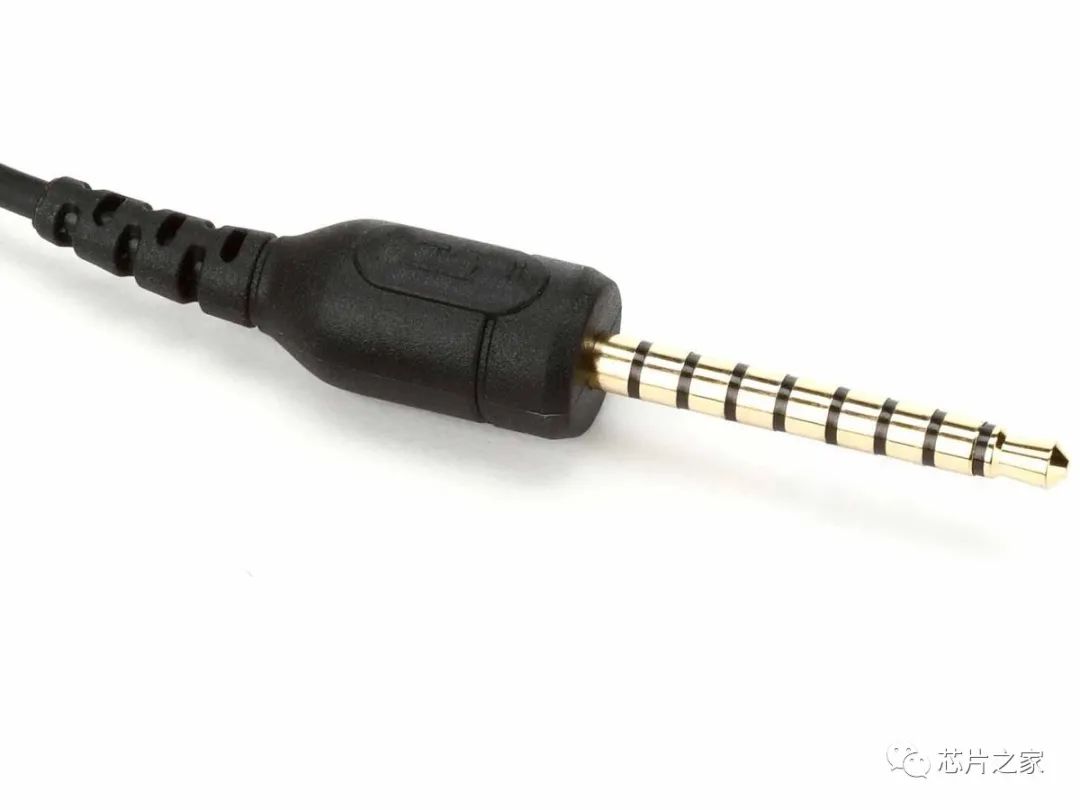

但是，不要搞得TRRRRRRRS好像不存在一样，加长版的来了：
3、漂亮的烧录焊盘

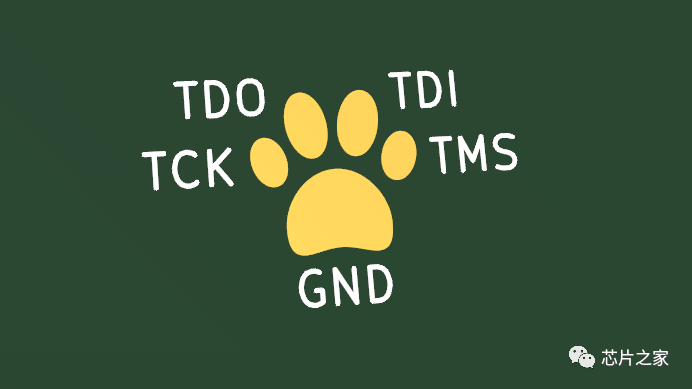

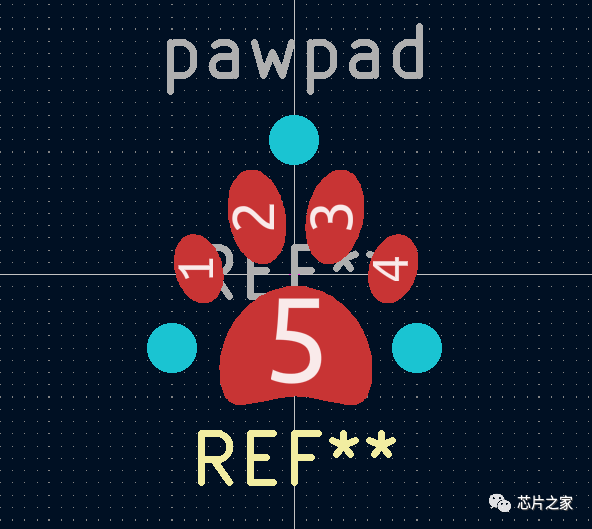

大家在PCB上留烧录焊盘的时候，是不是要么是一排过孔，要么顶层或底层留一排焊盘用于烧录程序？其实可以设计的更美观一点，这不，有人设计了一个“爪形”烧录焊盘，虽然没有实际的作用，但看着还是有一种新意。
4、好大的一个电容

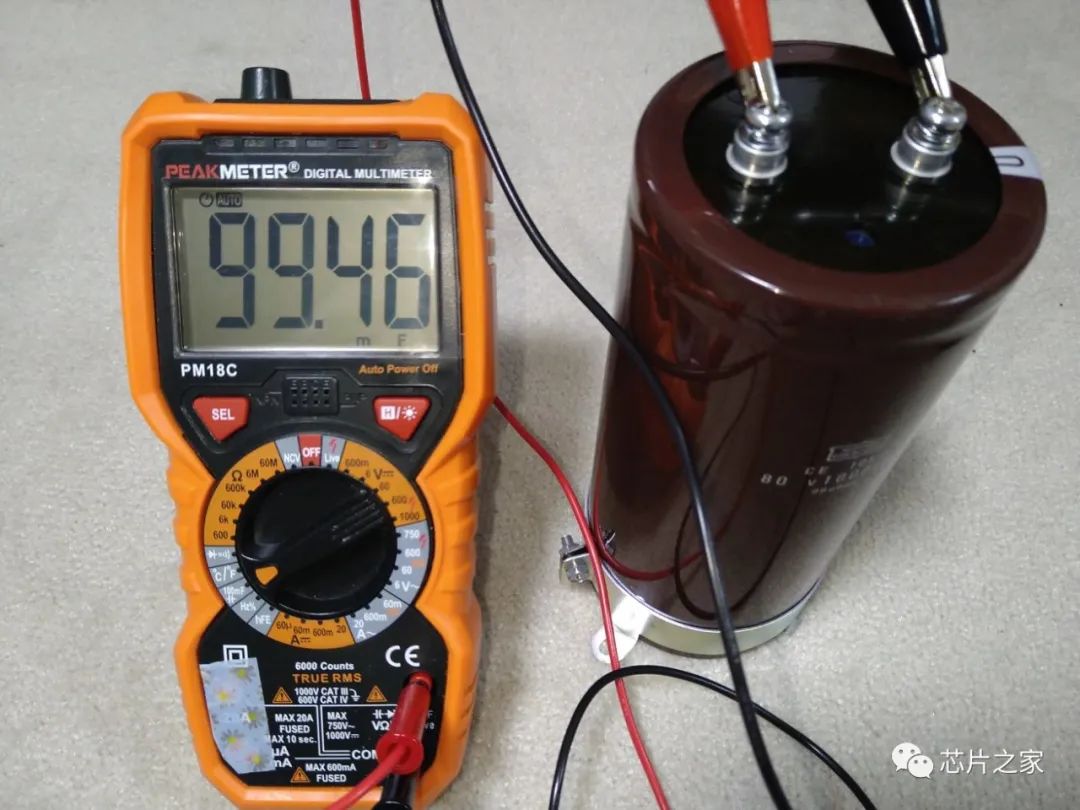

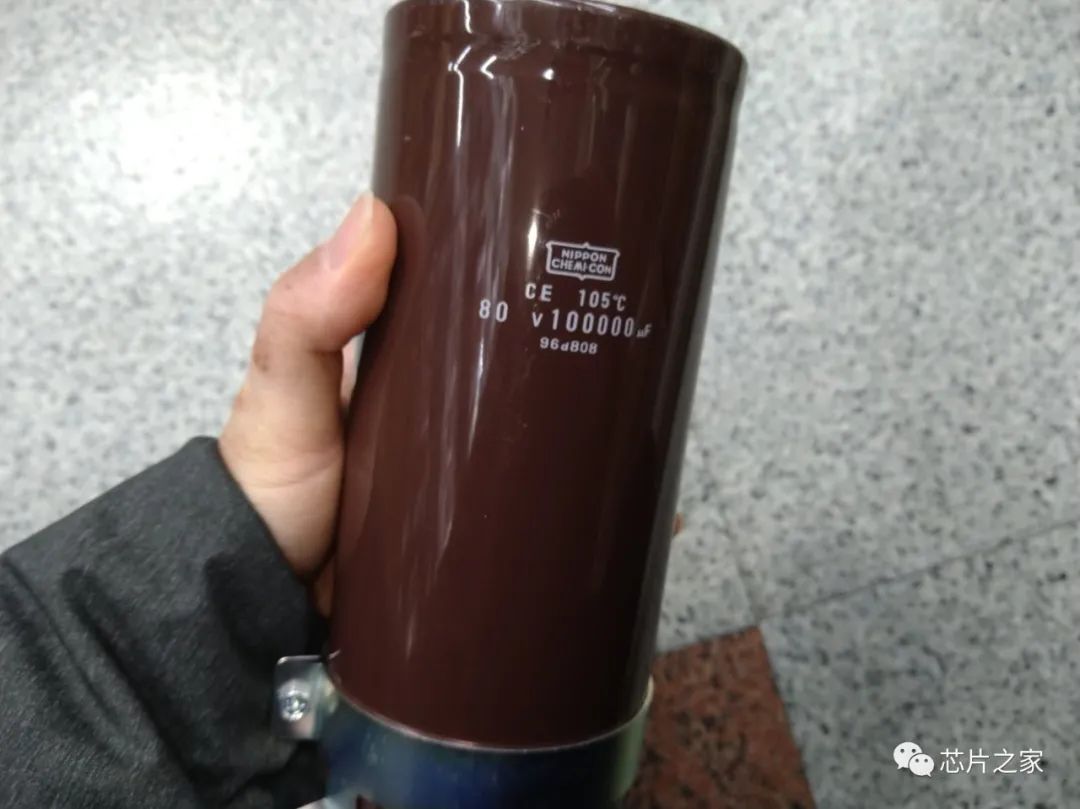

一个100000uF/80V的电容，也就是0.1F，看看有多大，大家用过最大的电容是多少的？
5、PCB上的移动磁铁
PCB赛道上的移动磁铁，铺开的步进电机，最后出轨了......6、PCB就像洋葱

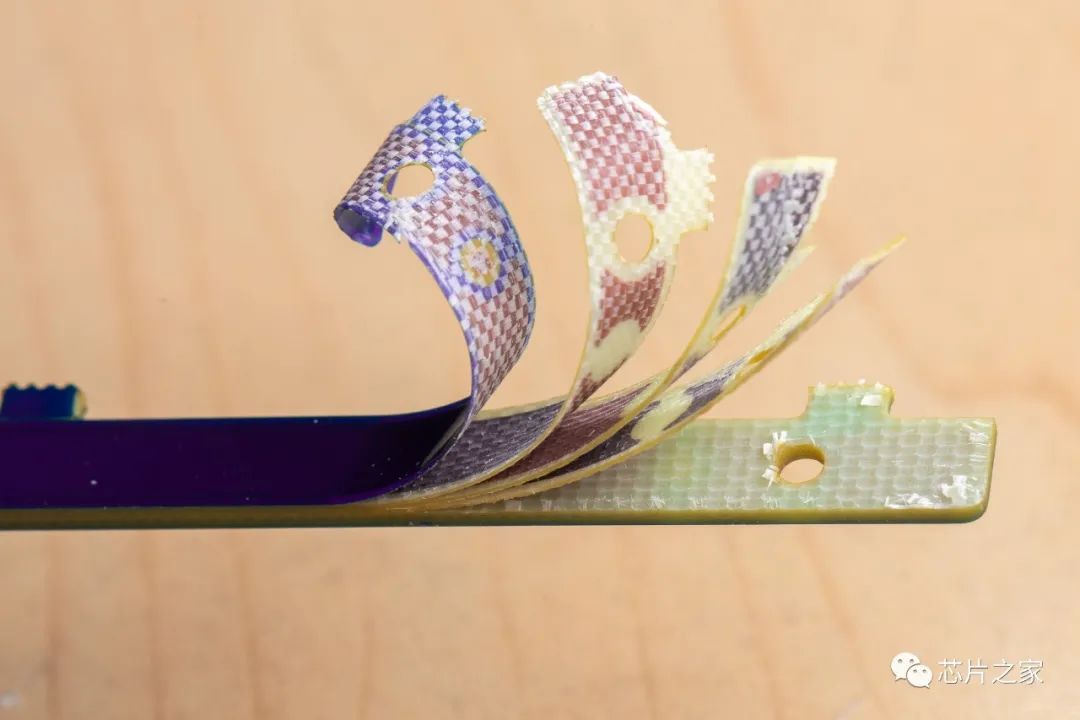

我们设计PCB时有很多层，顶层、底层、中间层、丝印层等等。如果采取特殊的手段将PCB不同的层拨开，我们会发现，真的就像洋葱一样，一层又一层，大家知道下图从上倒下分别是什么吗？
7、2512与01005

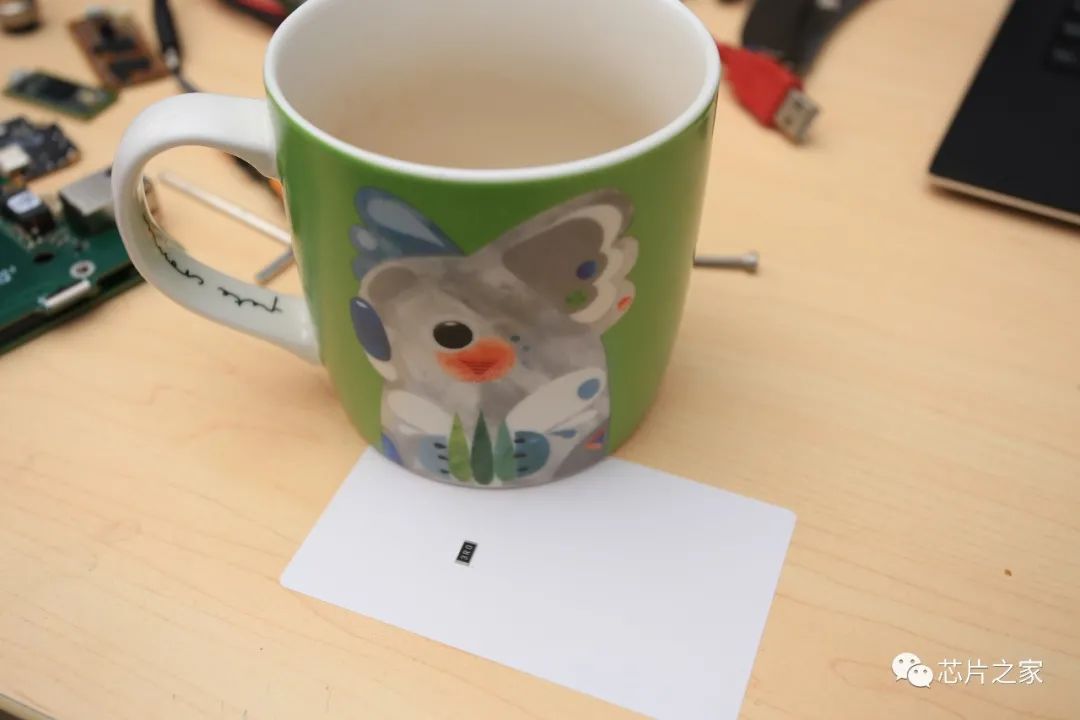

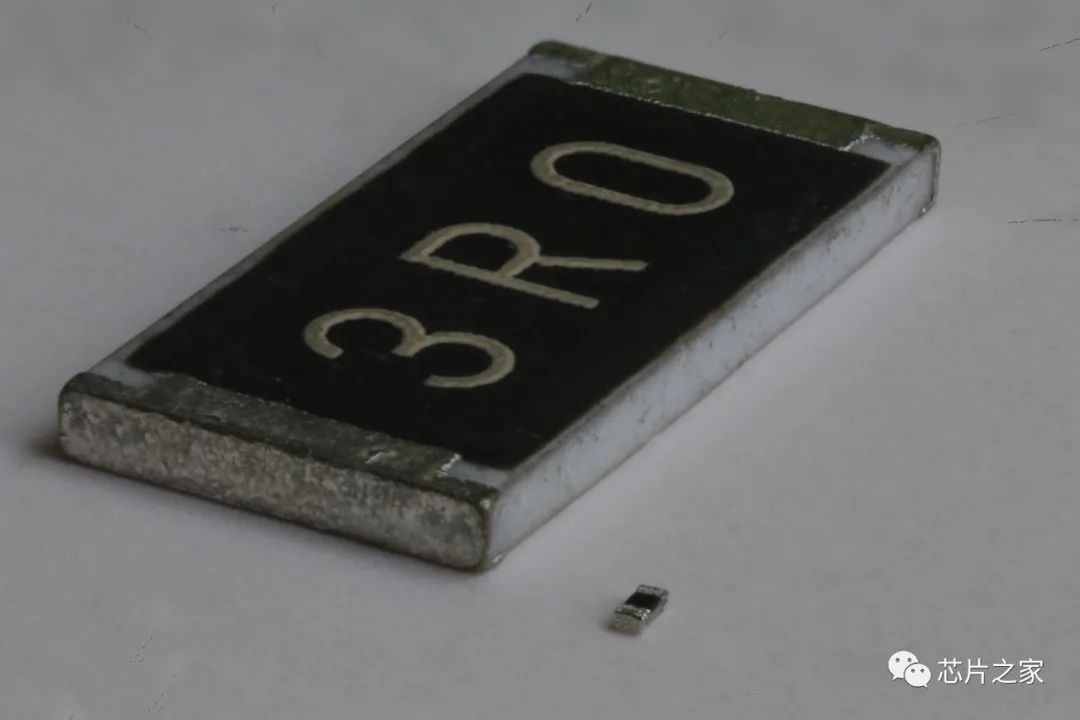

大家看到我的咖啡杯旁边有两个电阻了吗？让我放大一下，让你们可以看到。尺寸：2512与01005，1W与1/32W

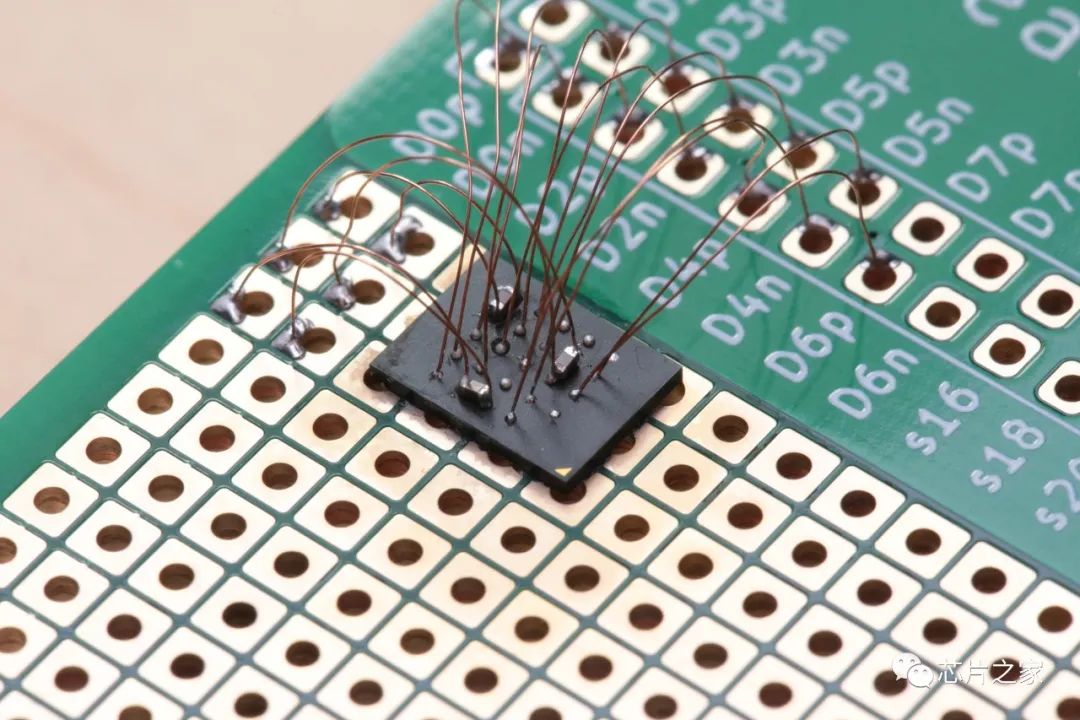

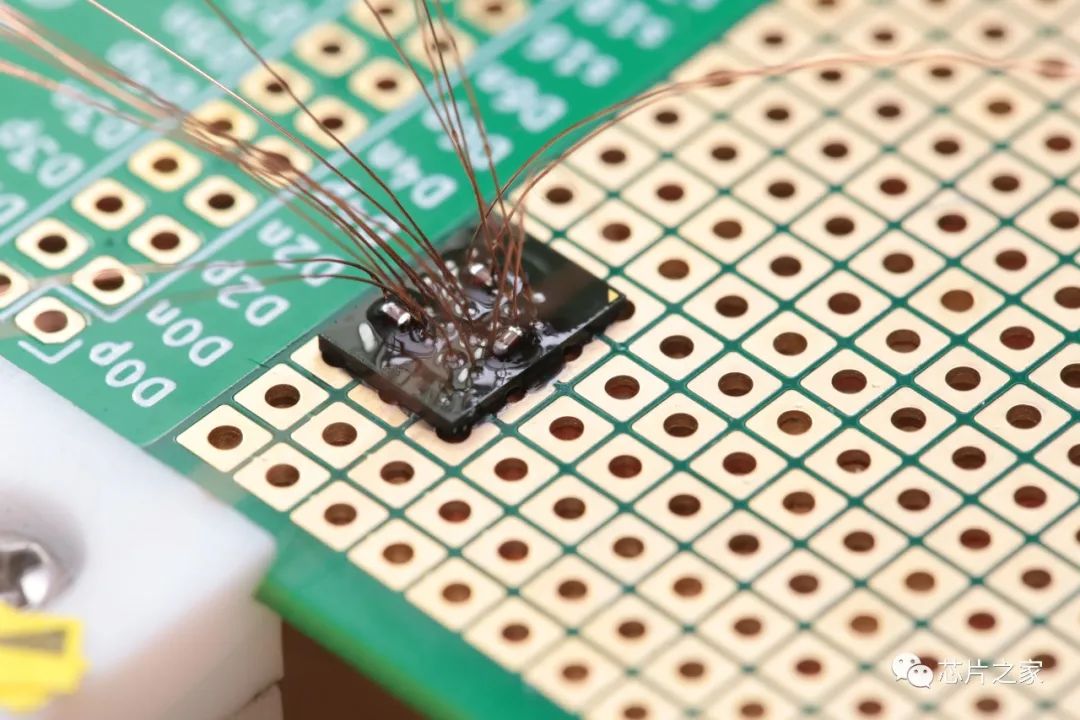

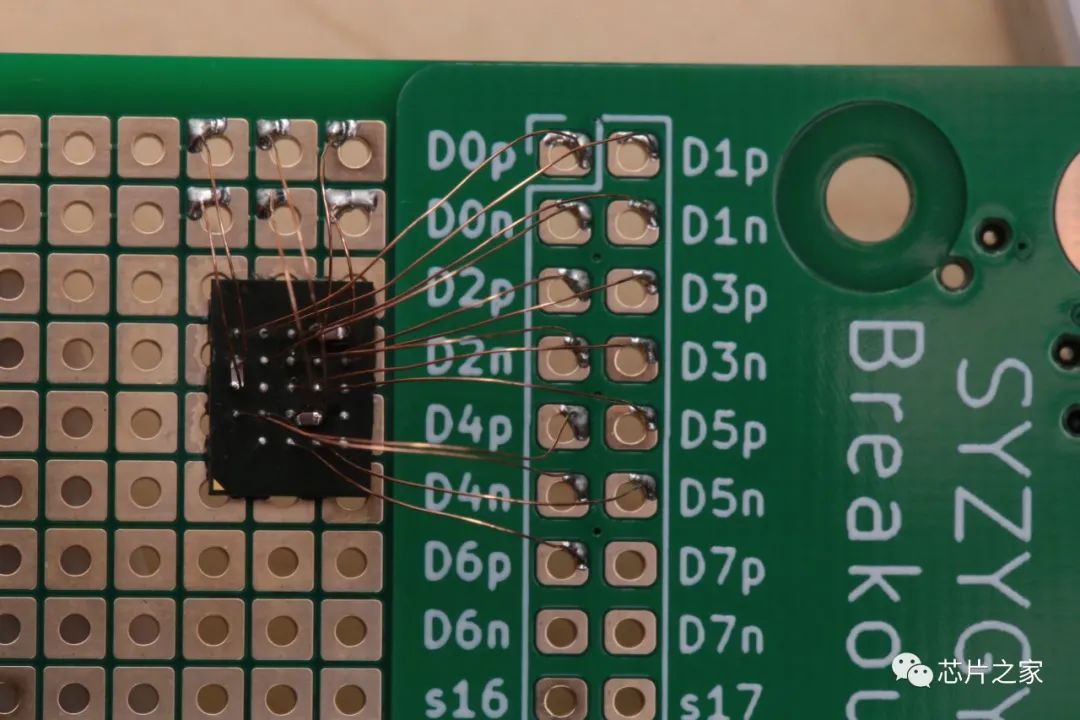

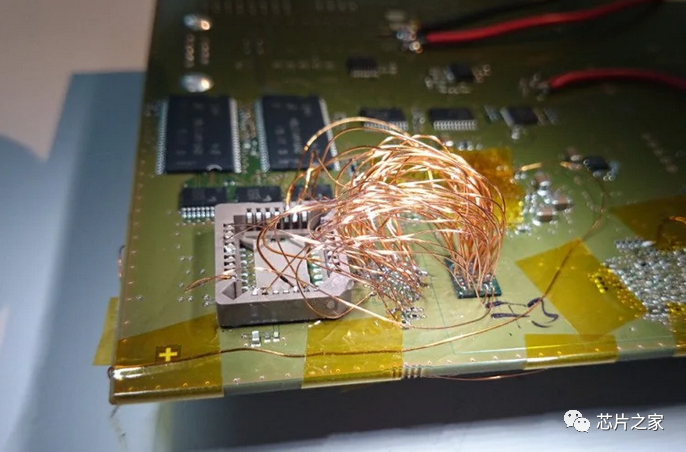

8、一些飞线
芯片飞线又来了，怎么就这么喜欢飞呢，一次次的挑战自己。
9、你会维修CPU引脚吗？
10、用了多年的烙铁
抱着个烙铁睡觉，是一种什么感觉？大家说这是一种什么心态？
还有CPU抱枕，大家还记得前几期发的鼓包锂电池抱枕吗？
