【知识分享】74.Orcad如何输出不含有原理图规则的PCB网表呢？

Orcad如何输出不含有原理图规则的PCB网表呢？

答：我们在进行PCB设计的时候呢，尽量不要把原理图的规则导入到PCB中，我们需要在输出网表的时候进行设置，具体的操作步骤如下所示：

第一步，选中原理图的根目录文件即DSN文件，进行网表的输出，执行菜单Tools-Create Netlist，创建网表；

第二步，在弹出的输出PCB网络表的对话框中，其它地方都是不用勾选的，在右侧有一个Setup选项，是输出网络的参数设置按钮，我们需要在这里进行不输出原理图规则的设置；

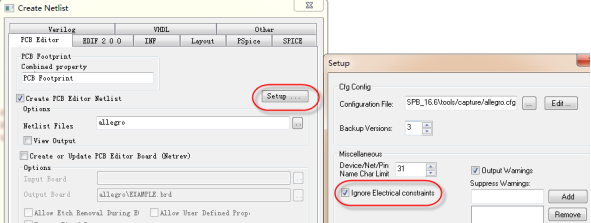

第三步，点击输出网表的Setup选项，进行参数的设置，如图3-211所示，在左侧箭头所示的地方勾选一下“lgnore Electrical constraint”，忽略掉规则设置，这样在输出PCB网络表的时候，就不会包含原理图规则了；

图3-211 忽略原理图规则设置示意图

第四步，按照上述的方法进行设置以后，我们点击OK按钮，然后点击确定进行PCB网表的输出，导入到PCB文件中就不会包含原理图的规则了。
