MerlinHugeCTR分级参数服务器系列之二

在上一期的 HugeCTR 分级参数服务器简介中，我们介绍了传统参数服务器的结构以及 HugeCTR 分级推理参数服务器是如何在其基础上进行设计和改进的，我们还简单介绍了我们的三级存储结构以及相关配置使用。在这一期中，我们将详细介绍 HPS 数据后端，其中包括 Volatile 数据存储层，Persistent 数据存储层以及流式在线模型更新的设计。

1. 概述

HPS 数据后端作为 GPU embedding 缓存架构的基石，同时也是 GPU embedding 缓存在 CPU 内存以及本地磁盘的进一步物理扩展。HPS 数据后端通过绑定不同物理层级的存储从而提供了大型模型 embedding table 的缓存，查询，更新以及容错等服务，目的即为了保证在推理服务中 GPU embedding 缓存的高命中率，从而提高推理服务的吞吐大幅度降低端到端的延迟。

2. Volatile 数据后端

Volatile 数据后端以 RAM Memory 作为主要存储介质，提供本地或者远端更加快捷的参数读写服务。既可以作为 GPU embedding 缓存的扩展，也可以作为本地磁盘的（ Peresitent 后端）缓存。由于 persistent 数据后端的存储容量可以理解为无限巨大，但是同时也就意味着在实际的推理服务中的读写速度也是相对较慢的。因此 Volatile 数据后端弥补了 persistent 数据库的缺陷，极大扩展了有限的 GPU 内存。但是 Volatile 数据库的容量本质上也是有限的，因此我们通过实现参数的分区，驱逐以及共享进一步提高 RAM Memory 带来的上限。

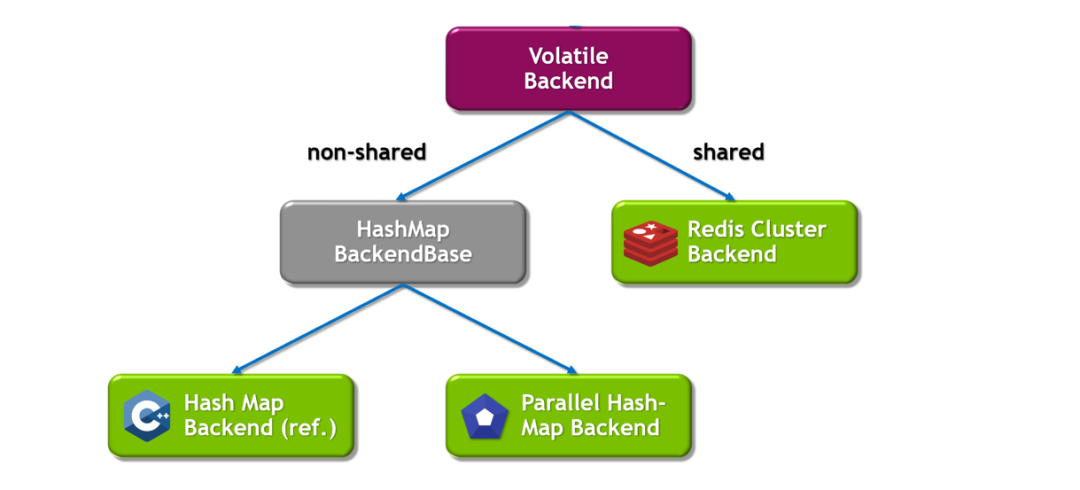

1. 为了保证 Volatile 数据后端可以适用于更广泛的推荐部署场景，我们同样实现了针对不同场景的本地化或者分布式存储机制。从下图中我们可以看到，针对 Hashmap 此类常规的存储结构，通过实例化 Volatile  数据后端，可以保证每个数据节点都将拥有一个独立本地化的存储实例。对于本地化的 Volatile 数据后端，我们不仅实现了分区优化的 HashMap 结构，还实现了高性能的 Parallel HashMap 数据结构，进而大幅度提升了本地参数的查询和读写服务。




2. 与之相反的，则是分布式共享 Volatile 数据后端，分布式的数据后端将参数通过逻辑分区保存在不同的网络节点，即 Redis Cluster （既可以将参数分布式存储在远端的数据节点，同样也可以是相同的推理节点）。通过使用集群中共享 RAM 内存进行参数的存储和读写，进一步扩大了 Volatile 数据库容量，也提供了  Redis 持久化特性（ RDB 和 AOF 等 ），从而使得跨节点重启之后的读写操作可以无缝进行。由于共享的机制，也实现了 HugeCTR 模型训练到推理的参数无缝更新。

为了最大限度地提高性能并避免由零星 RAM memory 在 Volatile 数据后端中的高效使用（即内存不足的情况），我们提供了溢出处理机制。它允许限制每个分区存储的最大嵌入量，从而限制分布式数据库的内存消耗。当前我们允许用户配置不同的驱逐更新策略（随机驱逐以及 LRU ）来保证内存最大限度的利用。对于本地化的参数分区以及查询机制，用户可以对数据后端显式的配置分区数量以及分区大小来更加细粒度的提高数据后端的查询读写服务。具体来说，用户可以通过配置于 max_get_batch_size，max_set_batch_size 以及并发线程数来精准控制读写开销。

具体参数配置信息可以参考HPS配置详解：

https://github.com/triton-inference-server/hugectr_backend/blob/main/docs/hierarchical_parameter_server.md#6-configuration

3. Persistent 数据后端

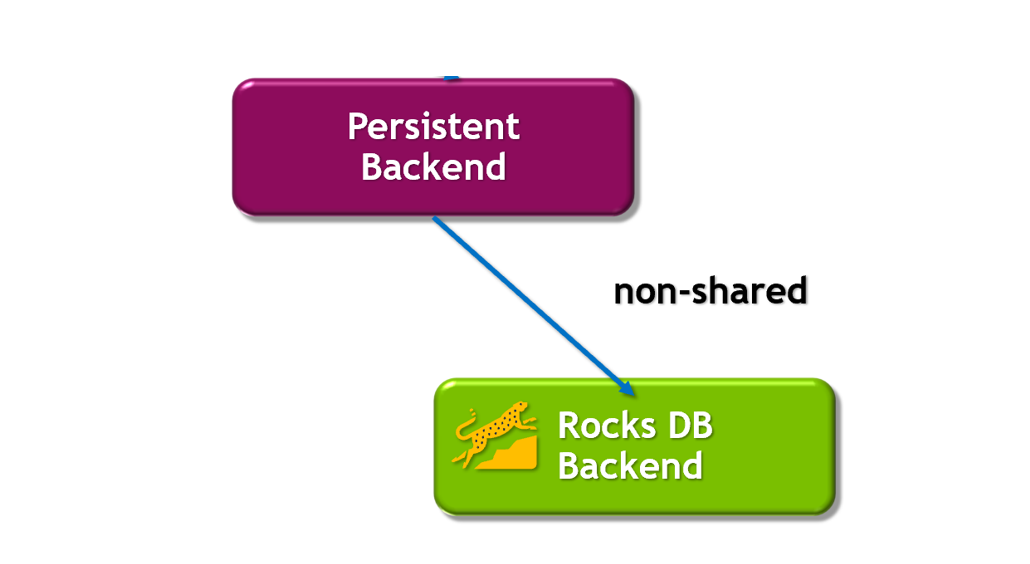

Persistent 数据后端以本地 SSDs 作为持久化存储介质，维护一个完整的模型参数部分，同时承载着模型参数的容错的功能。相对于 GPU embedding 缓存与 Volatile RAM 缓存，Persistent 数据后端可以看作是一个拥有无限虚拟空间的存储后端，同时也作为一个本地化的 Key-value 查询引擎，在此我们引入了性能优化后的 RocksDB 作为 persistent 后端的实现。

每个推理节点通过 HPS 的配置文件即可在本地磁盘保留所有模型 embedding table 的独立完整副本。Persistent 数据后端也是对分布式 Volatile 数据后端的进一步补充：1) 进一步扩展存储容量的同时， 2) 实现高可用性。特别是对于超大规模的模型（甚至超过了分布 Redis Cluster 的总 RAM 容量），或者由于网络带宽等硬件限制造成 Redis Cluster 不可用，RocksDB 的分成存储结构同样可以完全满足高并发参数查询请求。

针对 Persistent 后端的 Rocksdb 会以分块查询机制来获取最大性能。针对不同的硬件基础设施，用户可以进行定制化的配置，从而保证硬件资源的利用率以及推理性能的最大化。

4. 流式增量更新

通过优化后 kafka 的发布更新机制，推理节点中的每个 HPS 实例所对应的不同层级的数据后端通过订阅对应模型的 Topic，消费实时的增量模型参数，实现模型的异步更新。在具体实现中，我们提供两个简单易用的抽象接口，分别是 MessageSink 和 MessageSource，保证了增量模型从训练端向推理端的无缝更新。

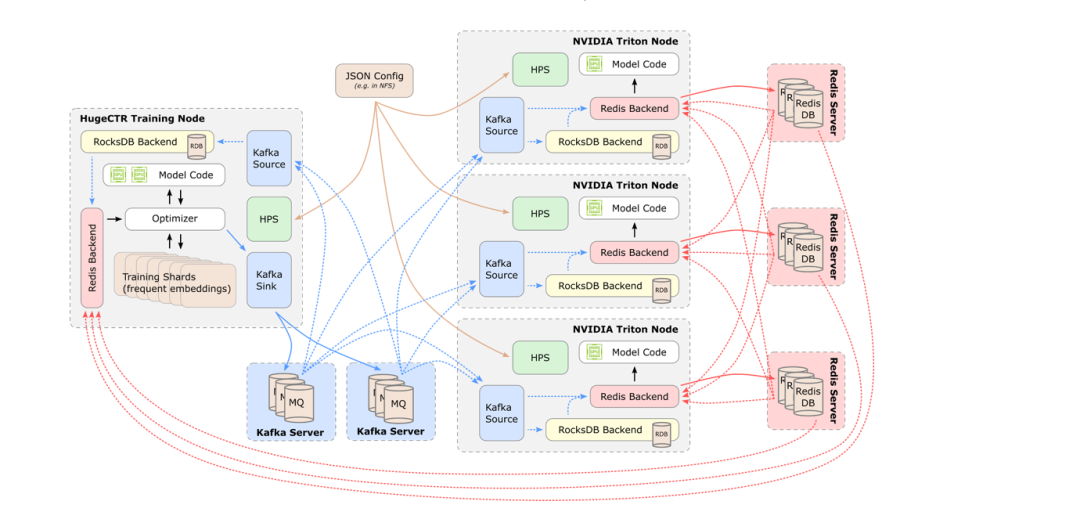

用户可以通过 Json 格式的配置文件，任意组合搭配适用于部署场景的数据后端，保证每个部署节点充分的利用上文所提到的所有存储介质。由于 HPS 是构建于 Triton 推理架构之上。正如下图所展示的完整 HPS 训练推理数据流示意图，每个 Triton 节点通过 Volatile 数据后端既可以维护高性能的本地 RAM 缓存，同时也可以负责维护对应 Redis 节点的参数分区， Redis cluster 中的分区参数既可以通过训练与推理集群共享，也可以通过订阅 Kafka 数据源来实现无缝的参数更新。模型在 HugeCTR 训练平台可以实时将在线训练中的增量模型推向分布式的 Kafka 队列，相同 JSON 配置的推理节点会自动检测和监控消息队列，从而保证了推理节点的 Persistent 数据后端始终维护完整的最新版本的参数副本，为推理服务的容错提供了保障。

结语

在这一期的 HugeCTR 分级参数服务器介绍中，我们介绍了 CPU 分布式缓存，本地缓存，以及在线更新的设计细节。在下一期中，我们将着重介绍 HugeCTR 分级参数服务器中最关键的组件：Embedding Cache 的设计细节，敬请期待。
