啥是444天线？这串密码一看就懂

近期有个新闻，相信很多人看到了：

“从中国移动官网获悉，中国移动日前启动2022-2023年444天线及单4天线（含700M）产品集采。本次采购的444天线及单4天线（含700M）产品，共有两类4款：4+4+4天线，分普通增益和高增益；单4天线，分普通增益和高增益。采购总规模约为50万面。”

很多同学问，什么是444天线？什么是单4天线？今天，我来和大家科普一下。

█ 天线的型号解释

444天线，也被称为“4+4+4”天线，特指700/900/1800四通道独立电调天线。

700/900/1800，大家应该都明白，就是700MHz、900MHz和1800MHz频段。700M是广电的，900M和1800M是移动的。两家公司目前在合作，共建共享5G。

“4+4+4”，就是4端口支持700M，4端口支持900M，4端口支持1800M。

每个天线对应多个端口，端口就是通道。天线端口分逻辑端口和物理端口，和参考信号、预编码、层映射等物理层知识有关，有点复杂，我们下次专门介绍。

天线端口

独立电调，即：在一副天线罩内部，实现700MHz、900MHz和1800MHz频段分别独立调整天线下倾角，以获得更好的覆盖效果。（关于什么是电调，可以看这里：链接）

其实说白了，444天线，就是肉体上，是一个天线，但灵魂上，是多个独立天线。主要目的，是为了解决2G/3G/4G/5G的共站共址问题，节约铁塔上的天面空间资源，减少付给铁塔公司的租金。

单4天线，更简单了，就是4端口支持700M，单频天线。这种天线本次采购数量很少，只要3.5万面，不到总数（50万）的十分之一。

除了444天线和单4天线之外，中国移动还集采过4448天线、4488天线。

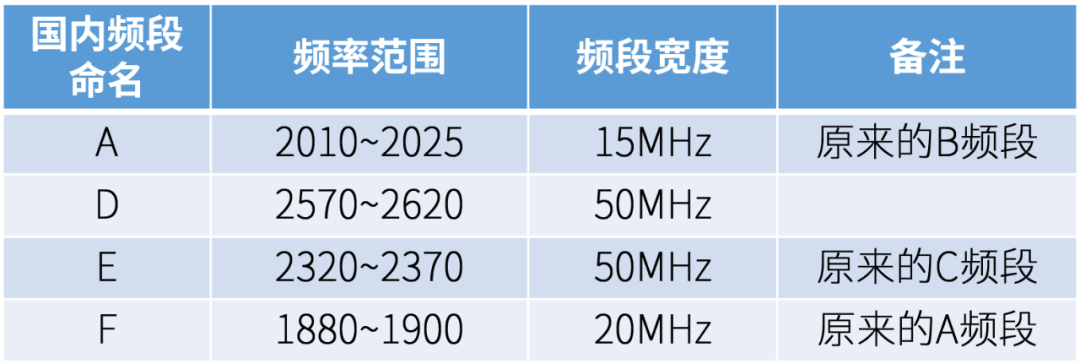

4448天线，也就是“4+4+4+8”天线（700/900/1800/FA）。FA是我们中国以前定义的频段名称，F频段和A频段。具体范围如下图所示：

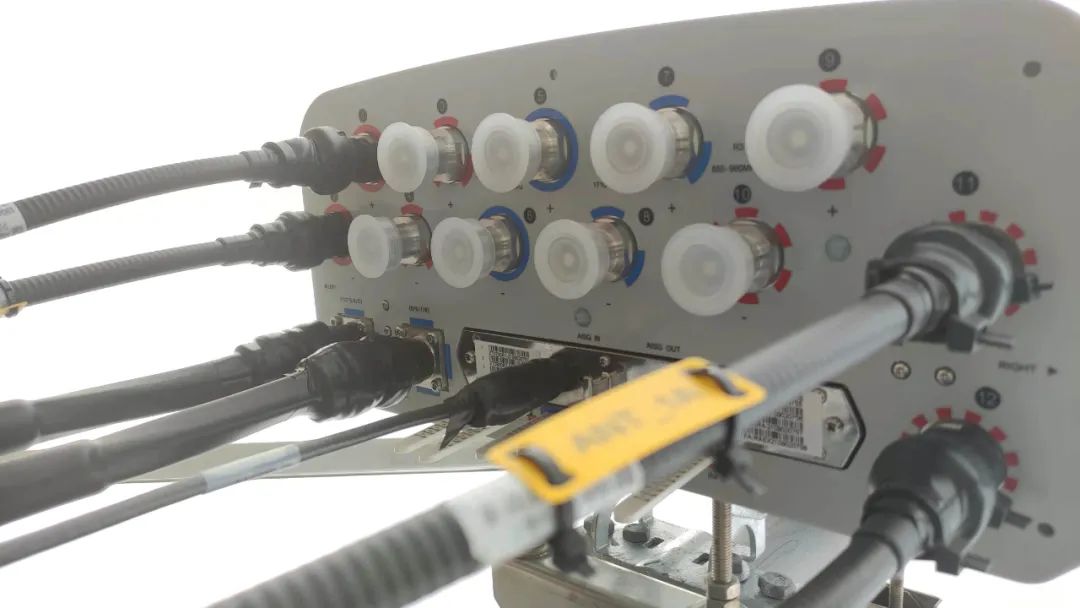

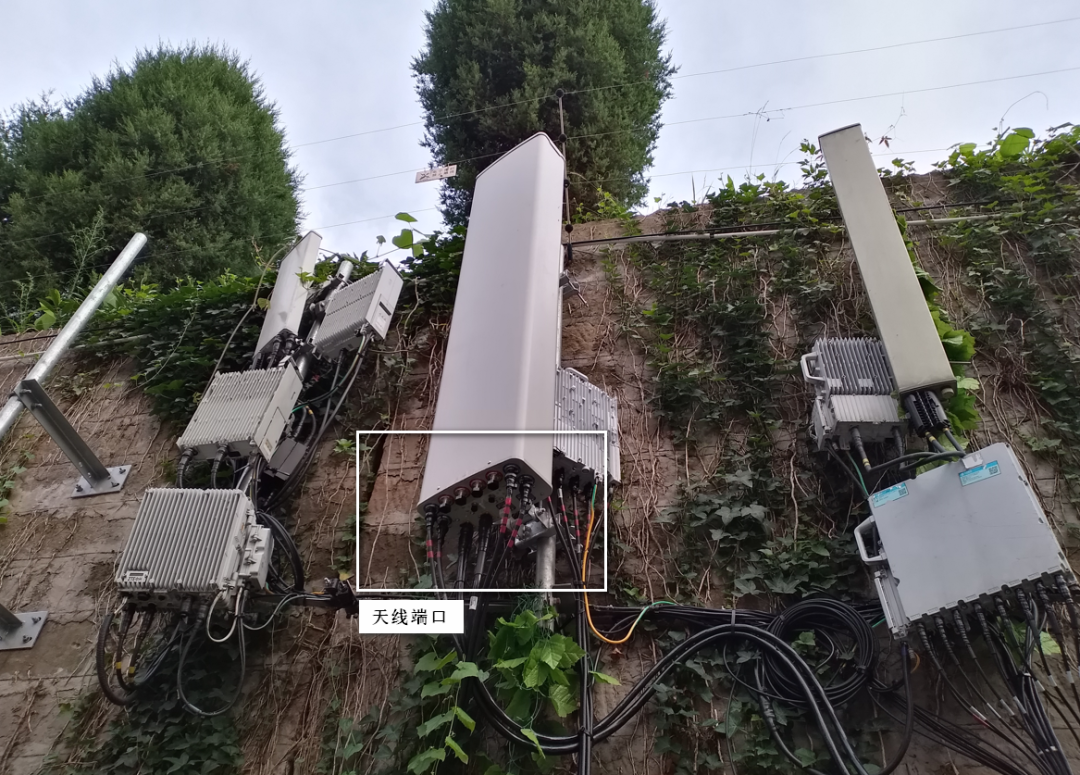

4448长款天线端口（图片来自网络）

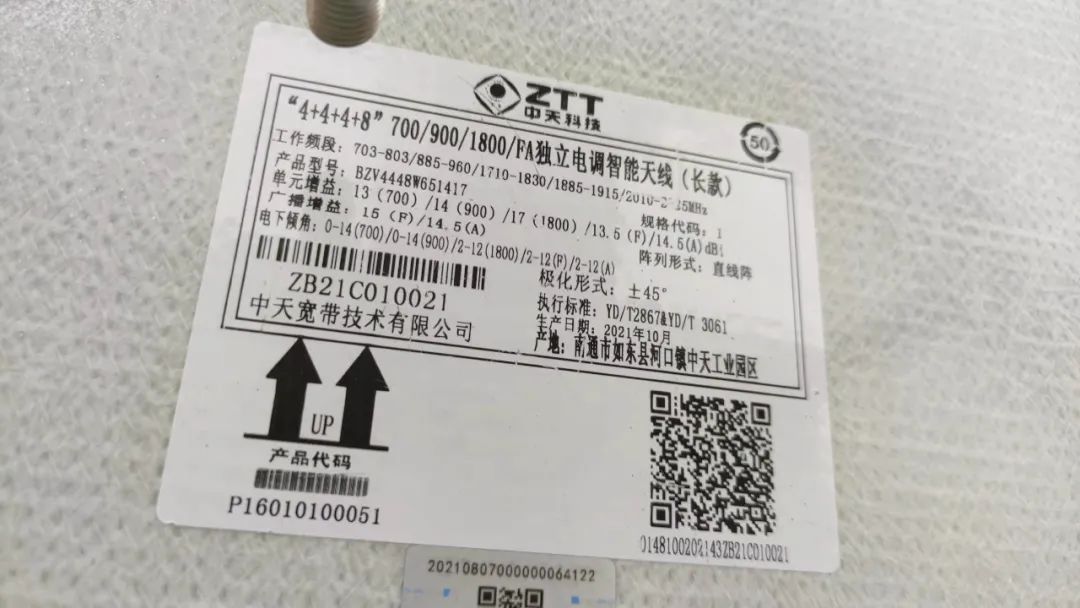

4448长款天线的铭牌（图片来自网络）

4488天线，是“4+4+8+8”天线（900/1800/FA/D）。4端口支持900M，4端口支持1800M，8端口支持FA频段，8端口支持D频段。

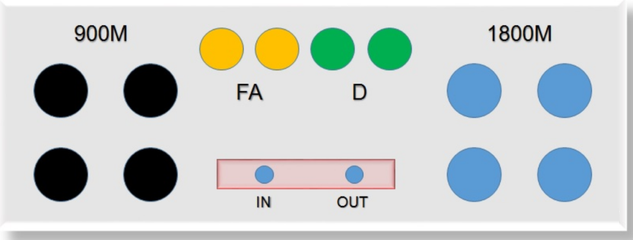

4488天线端口示意图FA为四芯和五芯的两个集束接口，D也一样。

IN和OUT是两个AISG电调控制器连接口。

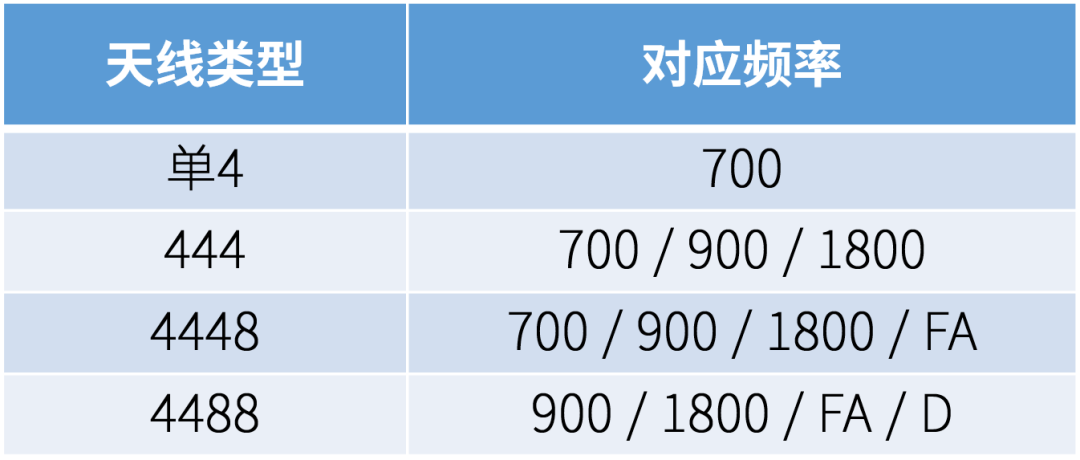

放个表格，方便对比：

4448相比于4488，多了700M，少了D频段。因为现网移动基本是5G的AAU同步反开4G 3DMIMO，原有4488支持D频段的RRU已意义不大，故减少了该频段，用于支持700M。

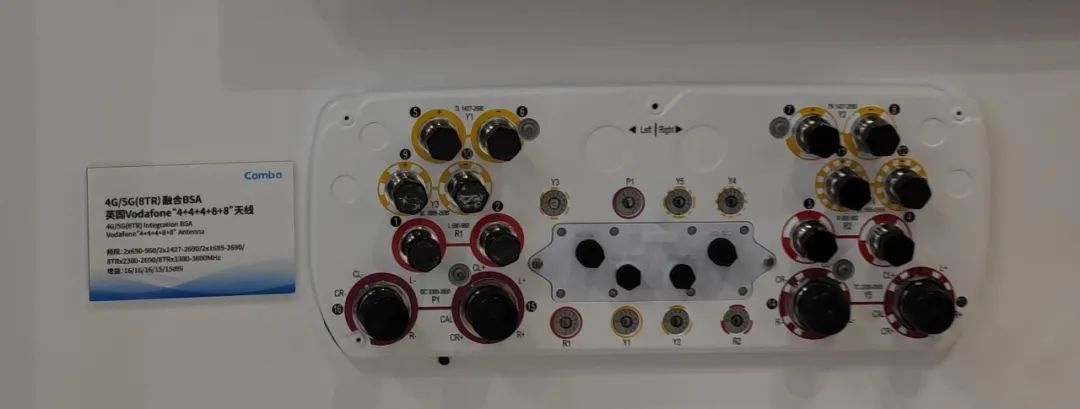

还有更夸张的“4+4+4+8+8”天线（国外运营商用）：

有点密集恐惧症了

█ 基站站型的分类

说到444天线，很多人会想到S333站型。两种命名方式很接近，容易混淆，我干脆搭车解释一下。

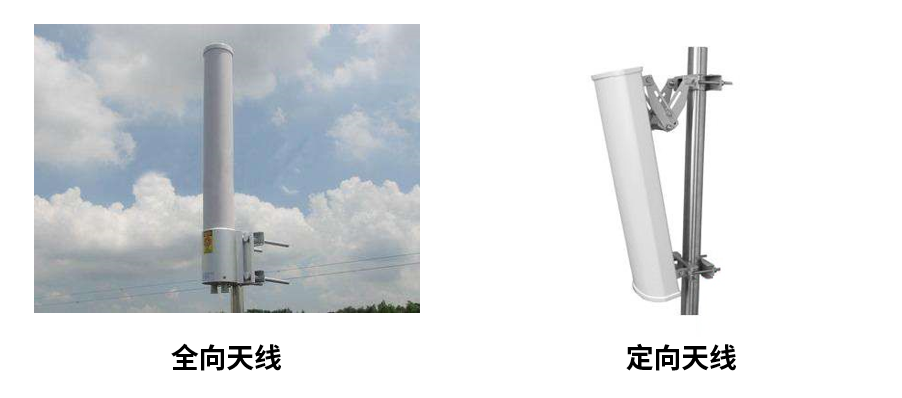

经常看我们公众号的同学都知道，天线分为全向天线和定向天线。

顾名思义，全向天线，就是向四周所有方向发射和接收信号的天线。而定向天线，是向指定方向发射和接收信号的天线。

我们建设移动通信网络，需要建设无线基站。

在很久以前，通信运营商主要采用的是全向天线，就像广播电视塔，建在最高处，采用频率较低的信号（波长较长，绕射能力好，覆盖距离远），覆盖一大片。

这称为“中心激励”方式。

后来，随着移动通信用户人数的激增，这种覆盖方式的容量和性能不再满足要求。于是，贝尔实验室率先提出了“蜂窝”的概念。

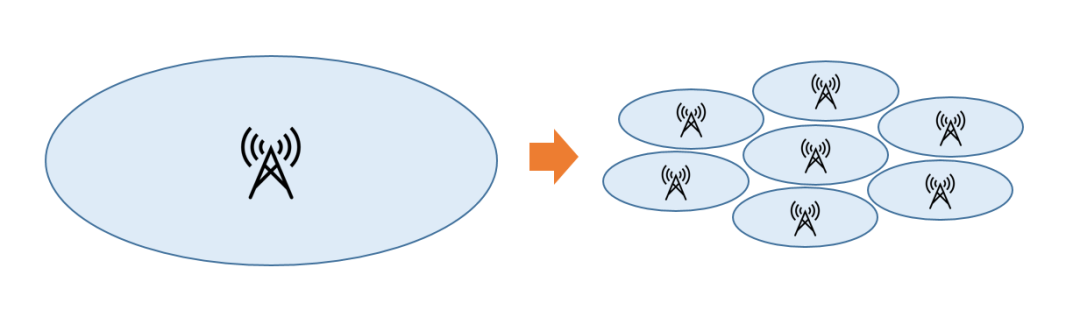

也就是说，通过无数个功率较小的基站，取代大型基站，实现信号的无缝覆盖。

与此同时，专家们还将每个基站进行了进一步划分，采用定向天线取代全向天线，从而提升覆盖性能。

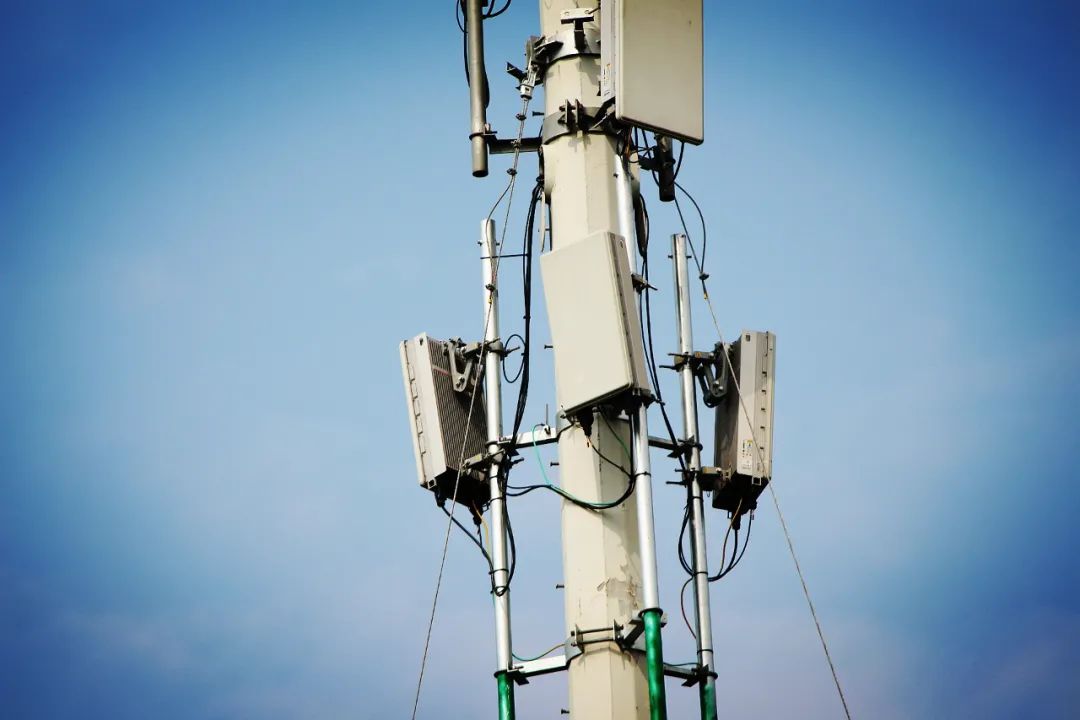

专家们经过计算发现，3个天线（每个天线覆盖120°）的方式，性价比最高，效果最好，于是，就有了一个基站3个扇区的设计。

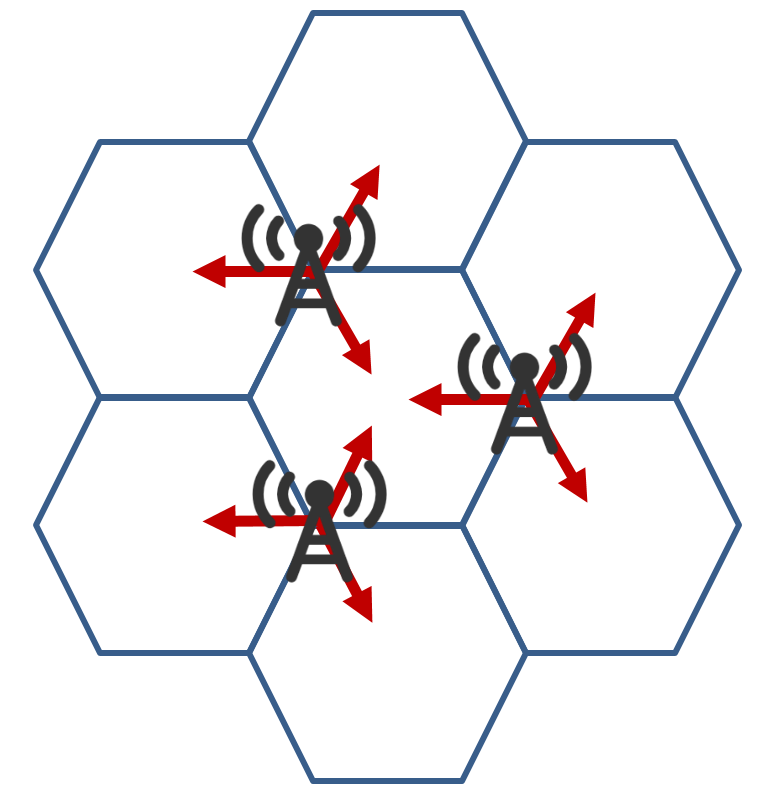

从下面的图可以看出，基站设在每个小区六边形的三个顶点上，每个基站采用三个定向天线，分别覆盖三个相邻小区的各三分之一的区域。

上面这种方式，被称为“顶点激励”方式。

“顶点激励”方式，既可以有效消除小区内障碍物造成的阴影区，也可以减少系统的干扰。怎么减少呢？通过在不同小区内，设置相隔的主载频，就可以规避公共信道干扰。

什么是载频？载频就是carrier，在这里也可以理解为频点。

不同的通信技术标准，有自己对应的工作频点。例如我们常说的GSM900，就是工作频点是900MHz频段的GSM网络。类似的还有GSM1800（UMTS）、CDMA800等。

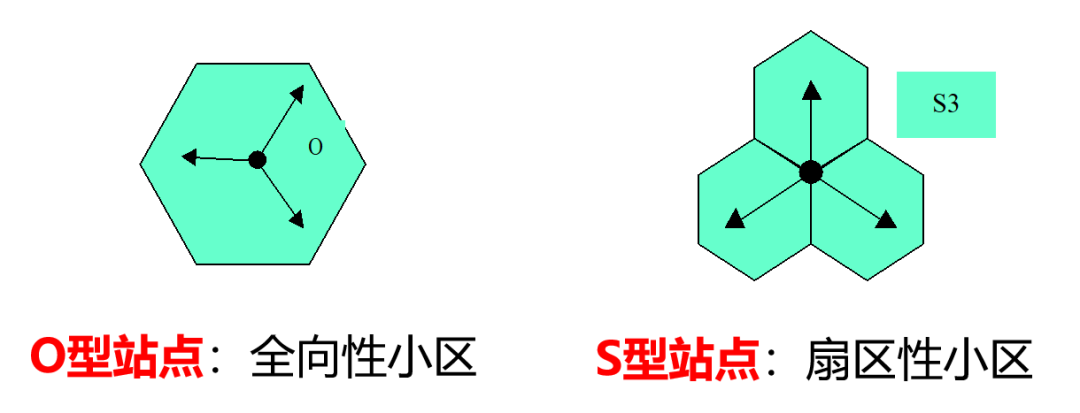

采用全向天线，在各个方向上传播特性一致的小区，被称为全向性小区，也叫O型站点（O是指Omni－directional，全向的意思）。

而采用定向天线的，被称为扇区性小区，也叫S型站点（S是指Sectorized，定向的意思）。

在O和S的基础上，根据每个扇区配置的载频数，型号还有细分。

例如O1和O3，O1就代表是一个全向1载频配置的基站，而O3就代表是一个全向3载频配置的基站。

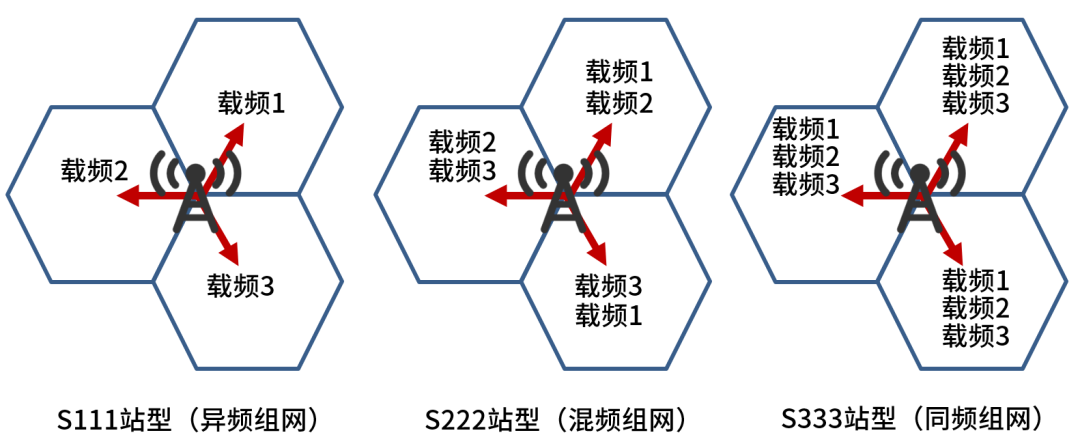

S有3个扇区，更复杂一点，有S111、S222、S333等。

S111，代表三个扇区各配置1载频，对应异频组网。

S222，代表三个扇区各配置2载频，对应混频组网。

S333，代表三个扇区各配置3载频，对应同频组网。

注意啊，一个扇区最大不止3个载频，甚至可以是S16/16/16。一个站点也可以不止3个扇区，可以更多，例如S222222。

那么，是不是每个扇区的载频越多越好呢？当然不是，一方面，取决于运营商手上所拥有的合法频段。另一方面，要考虑实际的需求，以及成本。

总而言之，444天线是天线型号的命名方式，S333是基站站型的命名方式，两者完全不同，大家不要混淆。
