（单双色条屏）LED显示屏控制卡如何安装

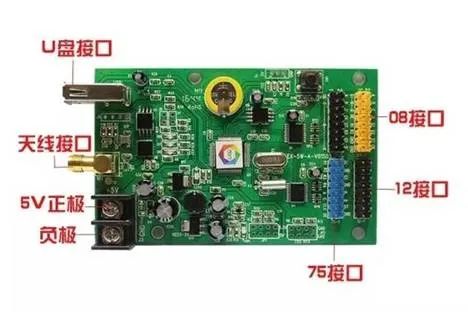

下图微信wifi控制卡上有1个08接口、2个12接口、1个75接口、1个wifi天线接口。根据安装时的显示接口定义，对应安装到相应位置！

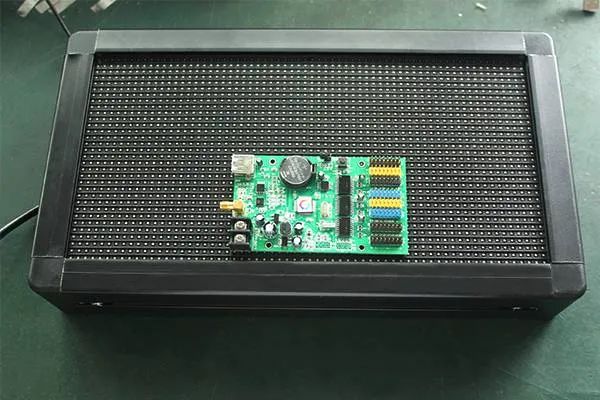

一、准备好微信LED显示屏及控制卡

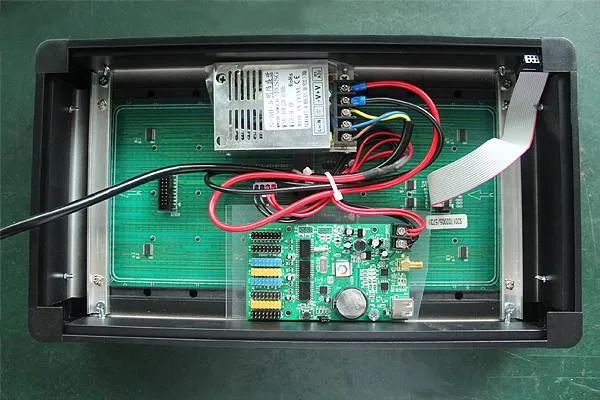

二、微信显示屏电源线连接控制卡

      固定好微信显示屏电源与控制卡, 将控制卡接上电源线,控制卡上标有正负极！（电源端对应的正极线接在控制卡上+5V，对应负极线接在控制卡的GND上）

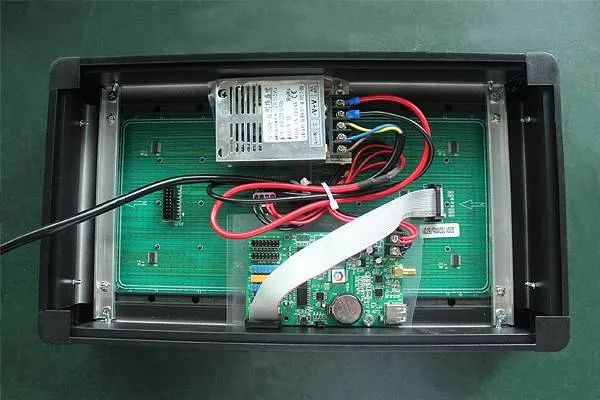

三、控制卡与单元板排线连接



控制卡与显示屏用排线连接，根据单元板接口类型选择控制卡上对应类型接口连接，屏幕从上到下依次对应控制卡上的相应接口类型的1、2.....例如最上面一个高接12-1从上往下第二个高接12-2依次类推，注意排线连接的正反方向。

四、控制卡与天线连接

控制卡上有连接天线位置，请看最上图（网口控制卡省略此步骤）

五、通电



通电之前检查线路，请检查确定线路无误再通电，通电之后电源和控制卡会亮起红

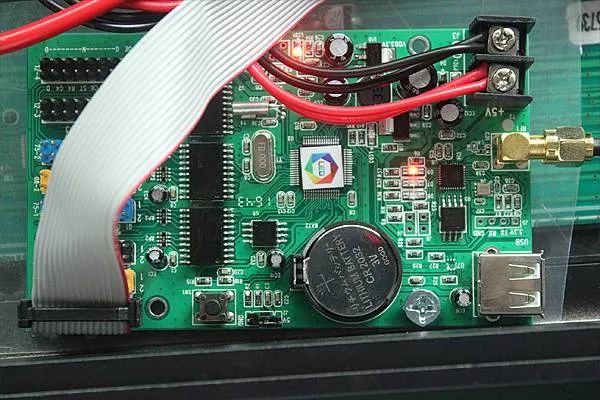

完成后控制卡如下图

 随着LED行业的高速发展，LED显示屏控制卡市场的需求也日益增加，而无线LED控制卡能很好的满足客户统一管理，集群发送的市场的需求。比如小区宣传LED屏，车载屏、政府项目、移动、电信、银行门头屏，批量安装、容易管理、达到无需维护的一个状态，是用户最佳的一个选择。那么在使用控制卡时，为避免不必要的损失，应注意以下几点：

1、控制卡请保持工作在干燥，相对稳定的环境内，过高的温度，和湿度，还有灰尘多的环境，对控制卡极为不利。

2、在没有断电的情况下，严禁插拔串口，以免由于操作不当而损伤计算机串口和控制卡串口。

3、在系统带电工作时严禁调整控制卡的输入电压，以免由于调整不当、电压过高而损伤计算机串口和控制卡串口。控制卡正常工作电压为5V。调整电源电压的时候，应该把控制卡拆下，用万用表测量着缓慢调节。

4、严禁控制卡的接地端与显示屏框架短接，否则显示屏框架上一旦聚集静电，极易损伤计算机串口和控制卡串口，造成通讯不稳定，静电严重时会烧坏控制卡和屏体上的显示单元。因此，在室外屏或通讯距离较远时，建议用户一定要使用串口隔离器，以避免因地线回路、浪涌、感应雷击、热插拔等恶劣环境对计算机串口和控制卡串口的损坏。

5、必须保证控制卡与计算机串口的正确连线，以免由于输入信号不正确而损伤控制卡串口和计算机串口。

6、控制卡请勿接在单元板上。要尽量直接引到开关电源上，单元板在工作过程中电压及其不稳定。会造成控制卡时快时慢，严重的不能通信或者程序跑飞需要返修，尤其是U盘控制卡，在电压不稳定的情况下可能会不能读盘或者读盘错误。

7、很多室内单色或者双色，甚至全彩，再未调试状态直接接控制卡上电，有可能大面积烧坏单元板后面行扫驱动芯片。调试请只接一块单元板调试，调试完毕拔掉电源，再接控制卡。

LED显示屏控制卡有哪些分类？



可以分为单双色控制卡、多彩控制卡、全彩控制卡三类。



使用LED显示屏控制卡应该注意什么？



不同品牌的控制卡及对应安装软件都是不同的。同一品牌的也分不同型号，功能差异很大。小面积的单色屏的常用简单的不分区控制卡，性价比高；而面积稍大的可以用分区控制卡，价格高一些。



LED显示屏控制卡连接方式有哪些？



控制卡和电脑连接方式有：网口（TCP/IP）、串口（RS232，RS485）、U盘传导、GPRS无线连接等主要方式。



如何选择LED显示屏控制卡？



首先了解LED显示屏的规格、尺寸，计算出点数，知道自己需要的效果，是同步，还是异步，需不需要二次开发； 然后，确定同步异步，确定效果，确定点数范围，确定价格范围，最后确定卡；控制卡选择最合适的，不一定价格高、质量好的就是最适合的。最后，软件是不是合适自己和客户。



找不到LED显示屏控制卡怎么办？



1. 确认控制卡跟软件兼容。



2. 检查连接线是否有脱落、松动，检查并确认用于连接控制卡的串口线跟控制卡配陪，有的控制卡用直通（2-2，3-3，5-5）有的控制卡用（2-3，3-2，5-5）。



3. 确保控制系统硬件已正确上电



4. 对照控制卡软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率。



5. 如果经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏，以确认是否应送还电脑厂家或将控制系统硬件送还检测。



6. 如果第五步不方便进行，请联系厂家提供技术支持。
