INA851是精密、低噪声、全差分输出仪表放大器，具有可选衰减增益

产品详情

描述：

INA851 是业界首款具有全差分输出的AD5338ARMZ-1高精度仪表放大器。该器件经过优化，可驱动具有全差分输入的现代高性能模数转换器 (ADC) 的输入。INA851 在非常宽的单电源或双电源范围内工作。通过短接或浮动两个引脚，可以将输出级增益设置为 0.2 或 1。单个外部电阻器可将任何输入级增益设置为 1 至 10,000。

与同级别的其他放大器相比，INA851 提供了非常低的输入偏置电流和低输入参考电流噪声，这是由于采用了超贝塔输入晶体管。最先进的制造工艺可提供极低的电压噪声、输入失调电压和失调电压漂移。器件输出具有内置钳位电路，可保护 ADC 或下游器件免受过驱动损坏。

该器件专为在最低 8V 的单电源以及高达 ±18V 的双电源下运行而设计。

特性：

●通过使用外部电阻，增益可编程从 G = 0.2 到 10,000

●具有集成钳位功能的全差分输出

●G = 1 时的输入过压保护至超出电源的 ±40 V

●低失调电压：10 μV（典型值）、35 μV（最大值）

●低失调漂移：0.1 μV/°C（典型值）、0.4 μV/°C（最大值）

●低输入偏置电流：5 nA（典型值）

●输入级噪声：3.2 nV/√ Hz，0.8 pA/√ Hz

●宽宽：G = 0.2 时为 22 MHz，G = 1 时为 15 MHz

●共模抑制：G = 10 时为 106 dB（最小值），100 ≤ G ≤ 1000 时为 120 dB（最小值）

●电源抑制：G = 1 时为 110 dB（最小值）

●电源电流：6 mA（典型值）

●供货范围：

○单电源：8 V 至 36 V

○双电源：±4 V 至 ±18 V

●指定温度范围：–40°C 至 +125°C

●微型封装：16 针 RGT

应用：

●模拟输入模块

●流量变送器

● LCD 测试

●心电图 (ECG)

●手术设备

●示波器 (DSO)

●体重秤

●半导体测试

参数：

通道数 (#)：1

VS（最大）（V）：36

VS (分钟) (V)：8

输入偏移 (+/-) (最大值) (uV)：35

增益（最小值）（V/V）：10000

增益（最大值）（V/V）：0.2

1 kHz (Typ) 时的噪声 (nV/rt (Hz))：3

特征：全差分, 过压, 保护, 超低噪声, Super-beta, 小尺寸

CMRR (最小值) (dB)：130

输入失调漂移 (+/-) (Max) (uV/C)：0.4

输入偏置电流 (+/-) (最大值) (nA)：25

Iq (典型值) (mA)：6

最小增益带宽 (Typ) (MHz)：20

增益误差 (+/-) (最大值) (%)：0.15

工作温度范围（℃）：-40 至 85

类型：电阻器

输出摆幅裕量（至负电源） (Typ) (V)：0.5

输出摆幅裕量（至正电源） (Typ) (V)：1

输入共模裕量（至负电源） (Typ) (V)：2.5

输入共模裕量（至正电源） (Typ) (V)：-2.5

0.1 Hz-10 Hz（典型值）时的噪声 (uVpp)：0.1

增益非线性 (+/-) (Max) (%)：0.0002

◆INA851 简化应用

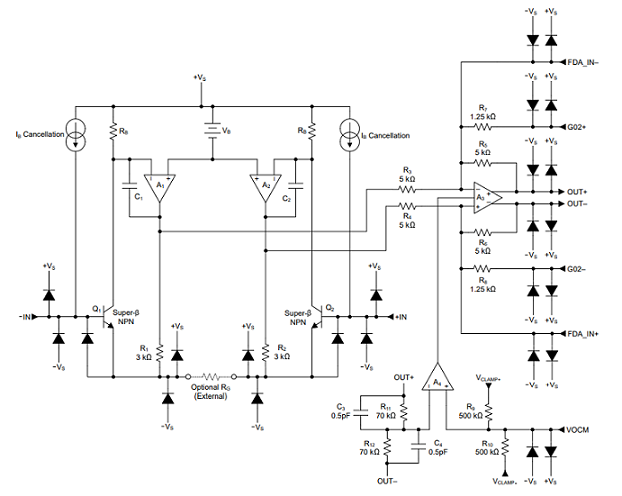

◆INA851 详细示意图

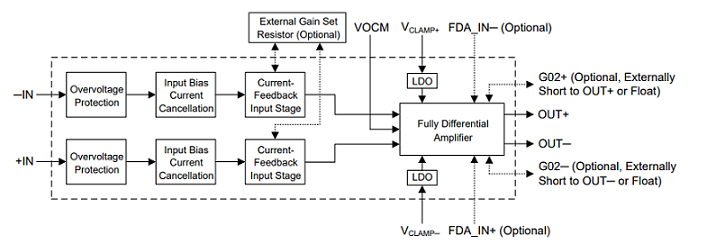

◆INA851 功能框图
