CPU 为什么很少会坏？

在计算机的一生中，CPU坏的概率极小。正常使用的情况下，就算其他主要的电脑配件都坏了，CPU都不会坏。

CPU出现损坏的情况，多数都是外界原因。最主要的就是长期在超频下工作，且散热性差，引起电子热迁移导致的损坏。

现在的个人电脑的更新换代基本不是由于CPU损坏才换的，主要是因为软件不断的升级、越来越大，造作系统的垃圾越来越多导致卡顿，让你无法忍受，才换电脑的。

CPU在出厂之前，是经过非常严格的测试的，甚至在设计之初，就要考虑测试的问题。可以从pre－silicon、post－silicon和硅的物理性质等方面来解释这个问题。

1、CPU被做成产品之前被检出缺陷

这一个阶段也就是芯片tape out之后，应用到系统或者产品之前。

事实上，在现在的芯片设计中，在设计之初就已经为芯片的制造，测试，以及良率做考虑了。保证这一步能检测出芯片的缺陷，主要是DFT＋ATE来保证。当然也有一些公司会做DFD和DFM。

DFT ＝ Design For Test

DFD ＝ Design For Debug

DFM ＝ Design for Manufacture

DFT指的是在芯片的设计阶段即插入各种用于提高芯片可测试性（包括可控制性和可观测性）的硬件电路，通过这部分逻辑，生成测试向量，使测试大规模芯片变得容易的同时，尽量减少时间以节约成本。

DFT－－可测性设计，按流程划分，依然属于设计阶段（pre－silicon），只不过是为测试服务的。

而ATE（Auto Test Equipment ）则是在流片之后，也就是post－silicon阶段。

ATE测试就是为了检查制造缺陷过程中的缺陷。芯片测试分两个阶段，一个是CP（Chip Probing）测试，也就是晶圆（Wafer）测试。另外一个是FT（Final Test）测试，也就是把芯片封装好再进行的测试。

CP测试的目的就是在封装前就把坏的芯片筛选出来，以节省封装的成本。同时可以更直接的知道Wafer 的良率。CP测试可检查fab厂制造的工艺水平。现在对于一般的wafer成熟工艺，很多公司多把CP给省了，以减少CP测试成本。具体做不做CP测试，就是封装成本和CP测试成本综合考量的结果。

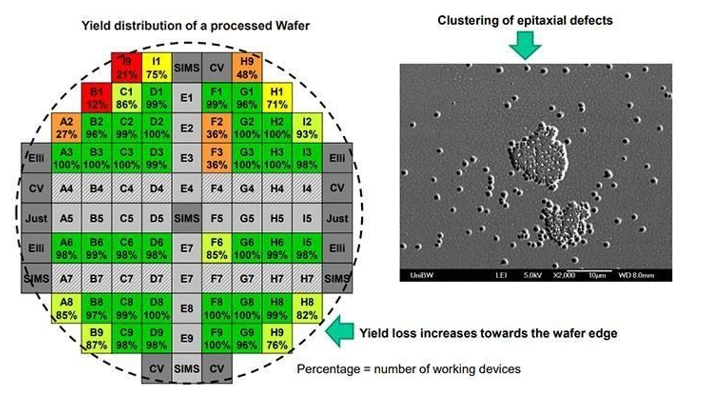

一片晶圆越靠近边缘，die（一个小方格，也就是一个未封装的芯片）出问题的概率越大。测出坏的芯片根据不同坏的情况不同，也会分bin，最终用作不同的用途。

所以在芯片被做成成品之前，每一片芯片都是经过量产测试才发货给客户的。

2、做成成品出厂以后，在使用过程中坏掉了

就单个晶体管来看，在正常使用过程中，真的那么容易坏掉吗？其实不然。

硅由于物理性质稳定，禁带宽度高（1．12ev），而且用作芯片的硅是单晶硅，也很难发生化学反应，在非外力因素下，晶体管出问题的概率几乎为零。

即使如此，芯片在出场前，还要经过一项测试，叫“老化测试”，是在高／低温的炉里经过 135／25／－45摄氏度不同温度以及时间的测试，以保证其稳定性和可靠性。

根据芯片的使用寿命根据浴盆曲线（Bathtub Curve），分为三个阶段，第一阶段是初期失效：一个高的失效率。由制造，设计等原因造成。第二阶段是本征失效：非常低的失效率，由器件的本征失效机制产生。第三个阶段：击穿失效，一个高的失效率。而在计算机正常使用的时候，是处在第二阶段，失效的概率非常小。

但是，耐不住有上百亿个晶体管啊．．．．．． 所以，还是有坏的概率的。

就算是某个晶体管坏了，芯片设计中会引入容错性设计，容错性设计又可以从软件和硬件两个方面来实施。

比如多核CPU可以通过软件屏蔽掉某个坏的核心，ATE测试后根据不同缺陷分bin的芯片，也会用在不同的产品上，毕竟流片是十分昂贵的。比如Intel的i3，i5，i7等。当然，也不是所有的i3都是i5、i7检测出来的坏片。

再比如存储器中一般存在冗余的信号线和单元，通过检查发现有问题的单元，从而用冗余的模块替换有缺陷的模块，保证存储的正常使用。

比如下面橙色的为冗余的memory，红色的是坏的memory，我们便可以通过算法把红色memory的地址映射到橙色备用的一个memory上。

芯片测试是极其重要的一环，有缺陷的芯片能发现的越早越好。如果把坏的芯片发给客户，不仅损失巨大，对公司的声誉也会造成负面的影响。

在芯片领域有个十倍定律，从设计－－＞制造－－＞封装测试－－＞系统级应用，每晚发现一个环节，芯片公司付出的成本将增加十倍！！！

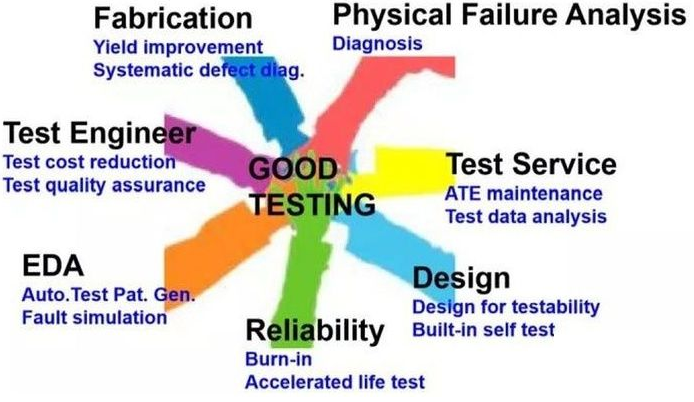

高质量的测试是由DFT，ATE，diagnosis，EDA等多方面协作完成的，尤其在超大规模集成电路时代，测试变得越来越难，越来越重要，其开销在整个芯片流程中也占有很大的比重。芯片作为工业皇冠上的明珠，所有电子系统的大脑，是万万不能出问题的！
