STM32片内往往都集成了一个内部温度传感器，其中很多系列【但不是所有，具体参见技术手册】并给出了出厂时基于特定温度及参考电压下的校准值以供使用。

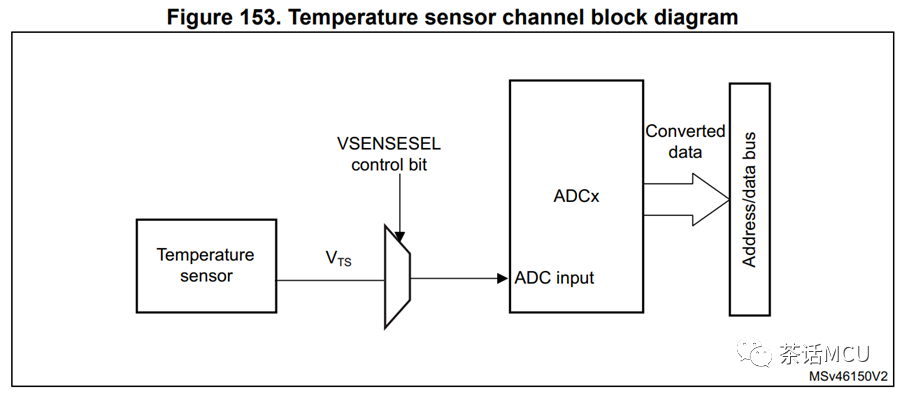

温度传感器的输出电压可以被连接到特定ADC通道，从而获取电压转换值。下面截图来自STM32G4系列参考手册。

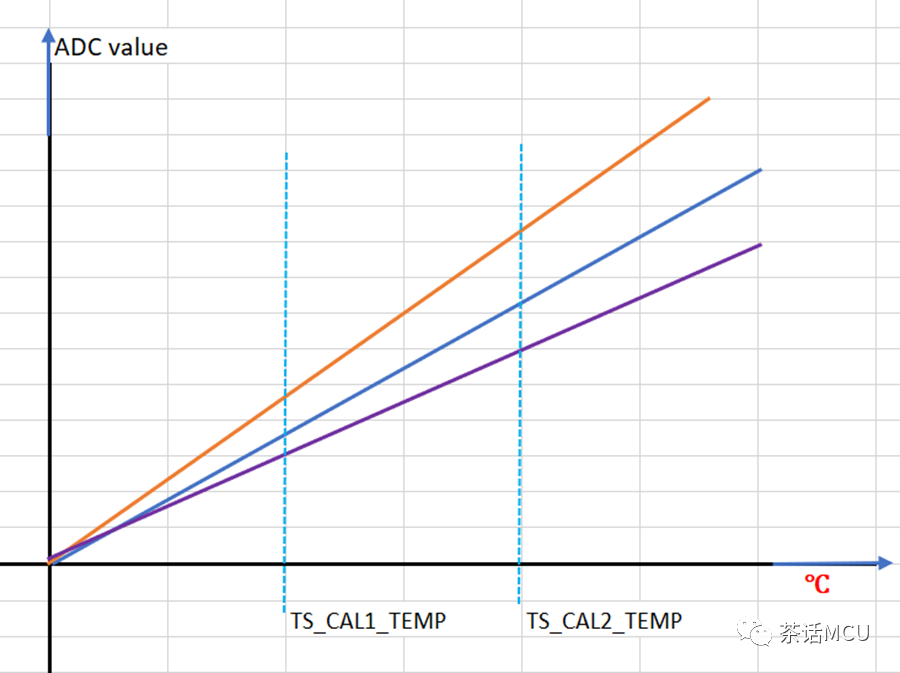

整体上，温度传感器的输出与其测得温度成正线性关系。但每个芯片的传感器的线性关系并非一样，所以，出厂时都给了两个校准值并放在特定位置。【下图中不同直线示意不同芯片】

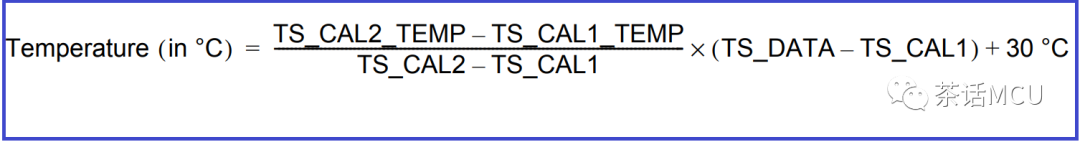

手册里有给出计算温度的一个算式【算式截图来自STM32G4系列参考手册】：

这里，TS_CAL1_TEMP,TS_CAL2_TEMP分别对应30℃和130℃；

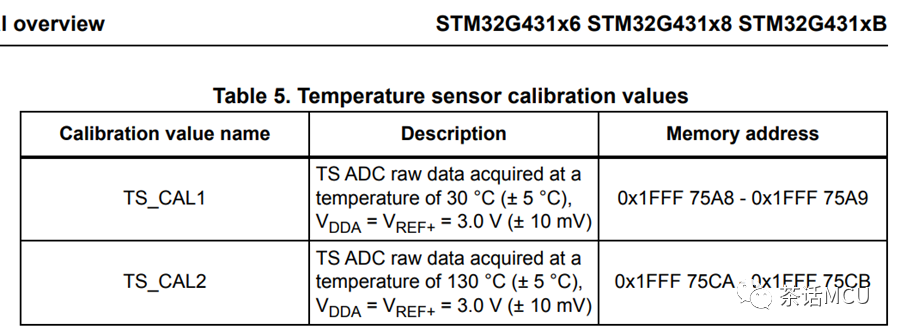

TS_CAL1, TS_CAL2分别对应30℃和130℃时传感器输出电压的AD转换值并存储在特定的系统存储区的某个地方，具体查看相应芯片的数据手册，如下图所示：

其中，TS_DATA则是某待测温度下该传感器输出电压的ADC值。

这里给几点应用提醒：

1、上面的算式是假定我们实际应用中所使用的ADC参考电压跟出厂校准时所用的是一致的。如果我们实际应用时所用参考电压与出厂校准时所用参考电压不一致，则上面算式中的TS_DATA还需要做个补偿调整。比方，出厂校准时所用参考电压vref+等于3.3v,而实际应用时的参考电压则是3v,那么上面算式的TS_Data须是ADC的当前实际转换结果再乘以（3.3/3.0）后的数据。概括点说就是，实际测试转换值要乘以这个 (校准时的参考电压/实际应用时的参考电压）商后的结果才能作为上面算式中的TS_DATA.

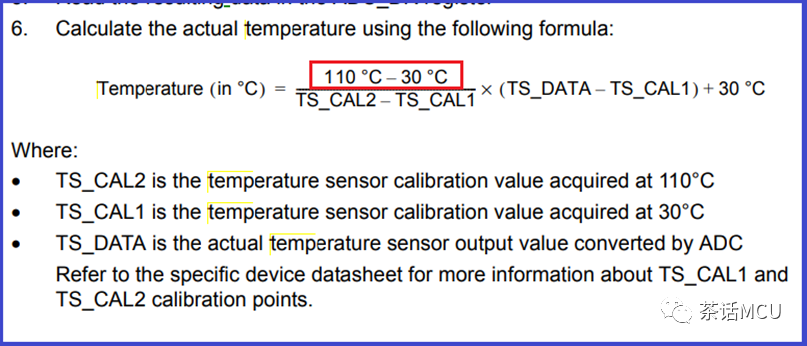

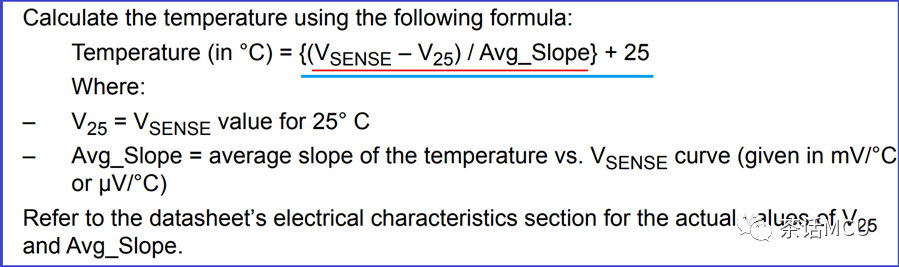

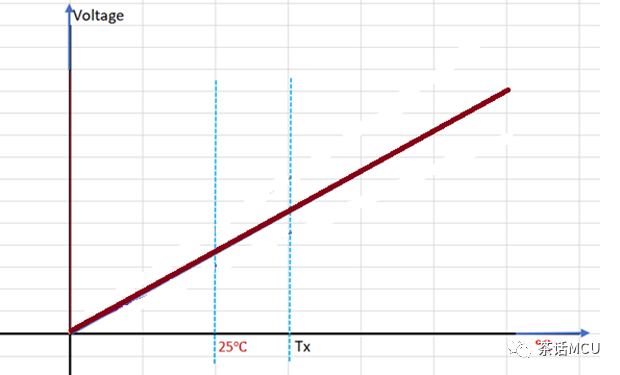

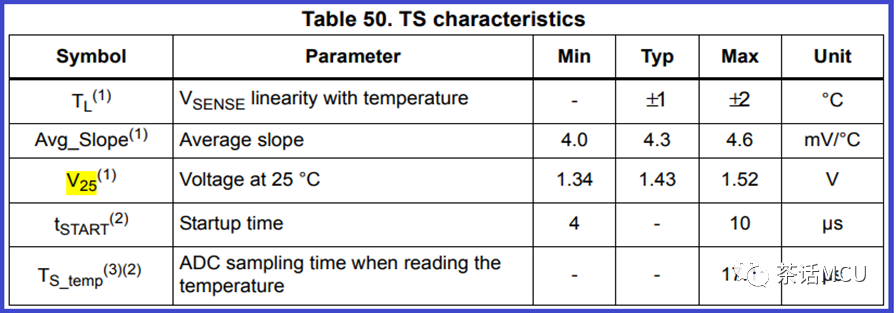

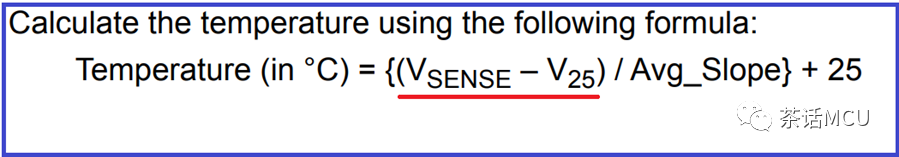

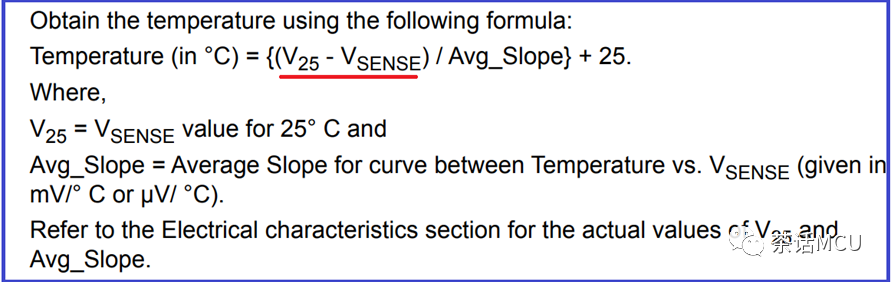

2、不同芯片的校准值往往不一样，不同系列校准时测试条件也可能不同。具体应用时要注意这点。比方下面的就是STM32F0系列的。
