LM2754是具有超时保护功能的 800mA 开关电容闪光灯 LED 驱动器

产品详情

描述：

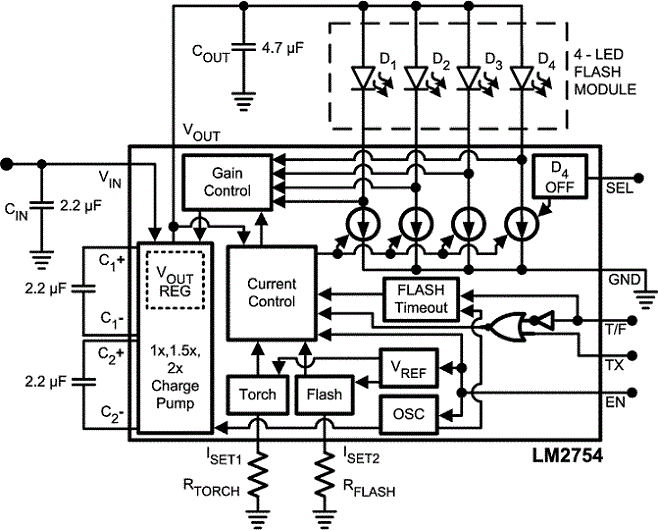

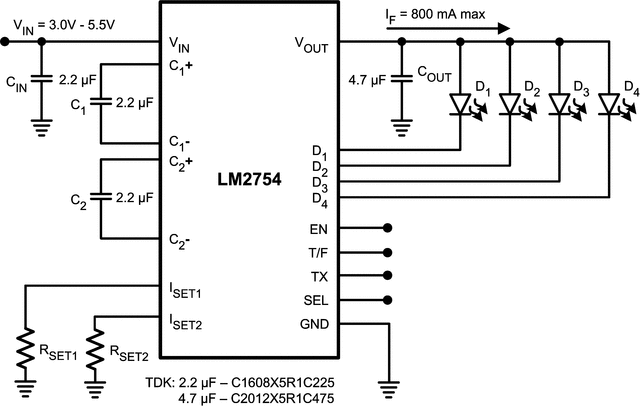

LM2754 是一款集成低噪声、大电流开关电容 DC/DC 转换器，具有四个稳压电流吸收器。该器件经过优化，可驱动 1 至 4 个并联的大功率白光 LED，最大电流为 800mA。通过根据 LED 正向电压和电流要求主动选择适当的增益，可在输入电压范围内实现最大效率。

两个外部APX358SG-13低功率电阻器为手电筒和闪光模式设置所需的电流。TX 引脚允许器件在 Flash 脉冲期间强制进入 Torch 模式，从而实现 RF 功率放大器脉冲和 Flash/Torch 模式之间的同步。为了保护器件和闪光灯 LED，内部超时电路会在长时间闪光模式出现故障时关闭 LM2754。内部软启动电路限制启动期间的浪涌电流量。

LM2754 采用小型 24 引脚耐热增强型 WQFN 封装。

特性：

●高达 800mA 的输出电流

●宽工作输入电压范围：2.8V 至 5.5V

●并行驱动 1、2、3 或 4 个 LED

●能够通过 SEL 引脚禁用一个电流吸收器以适应 3-LED 闪存模块

●超时电路将闪光持续时间限制为 1 秒

●TX 输入确保与射频功率放大器脉冲同步

●自适应 1x、1.5x 和 2x 增益以实现最大效率

●1MHz 恒定频率操作

●输出电流限制

●真正的关断输出断开

●<1μA 关断电流

●内部软启动限制浪涌电流

●无需电感

●不带 LED 的总解决方案尺寸 <28mm 2

●薄型 24 引脚 WQFN 封装 (4mm x 4mm x 0.8mm)

参数：

输入电压（类型）：直流/直流

拓扑：电荷泵，电流模式

输入电压 (最小值) (V)：2.8

输入电压 (最大值) (V)：5.5

输出 (最大) (A)：0.8

Iq (典型值) (mA)：3.4

特征：启用，真正关机

工作温度范围（℃）：-40 至 85

调光方式：模拟，PWM
