光纤熔接颜色顺序，您真的都了解了吗

有朋友留言问到，光纤熔接颜色如何排序，这个在实际应用中还是比较多的，那么今天我们就不讲原理了，直接用图文简单明了讲光纤熔接色谱，大家可以了解下。

一、光纤色谱

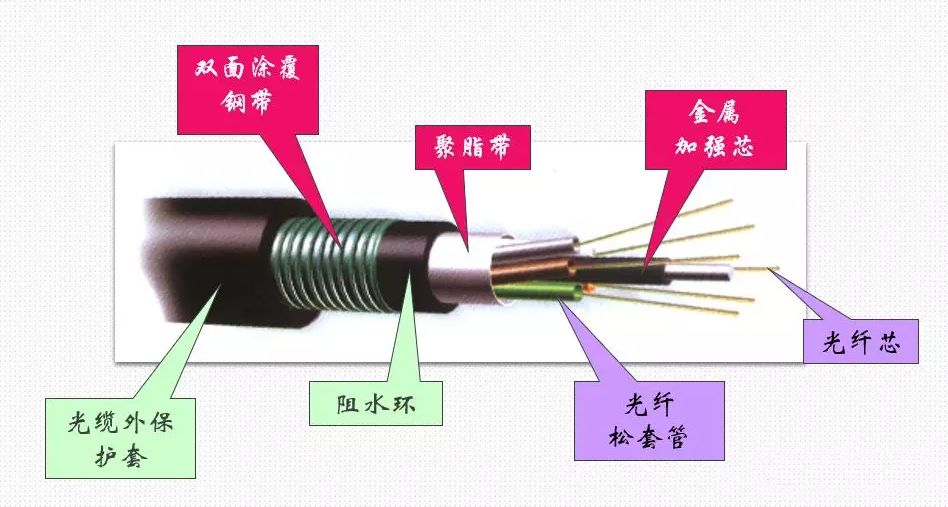

1、光缆的结构介绍

2、光纤立体和平面

 纤芯、束管、光缆三要素

3、光纤、光缆色谱排列

松套管中光纤的色谱排列（国际光纤色谱）



光纤号

1

2

3

4

5

6

7

8

9

10

11

12

颜色

蓝

桔

绿

棕

灰

白

红

黑

黄

紫

粉红

青绿



层绞式光缆中松套管色谱排列

领示色谱

套管号

1

2

3

4

5

6

7

8

9

10

11

12

颜色

红

绿

本

本

本

本

本

本

本

本

本

本

 全色谱

套管号

1

2

3

4

5

6

7

8

9

10

11

12

颜色

蓝

桔

绿

棕

灰

白

红

黑

黄

紫

粉红

青绿



这里面说下，什么是光纤的本色：

一般我们看到的光纤有12种颜色 兰 橙 绿 粽 灰 白 红 黑 紫 黄 粉红 浅绿。

这些颜色都不是光纤的本色 而是光纤的着色，主要目的是为了区别光纤，和增加光纤的抗拉强度，而真正的光纤是二氧化硅为只要原料，它的颜色是透明的。

二、光纤色谱排列

1、光缆线序色谱排列光纤色谱

光缆线序色谱排列光纤色谱1# -12#：一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
如果光缆小于12D，用一根束管就可装下，也叫中心束管式；

举例：

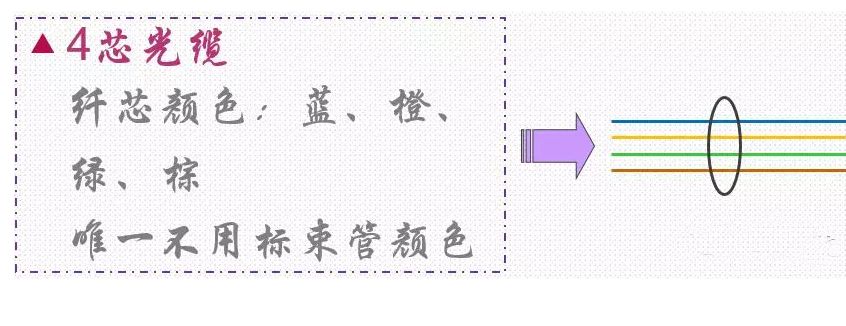

4芯：

4芯是蓝、桔、绿、棕

那么就不需要标束管颜色了。

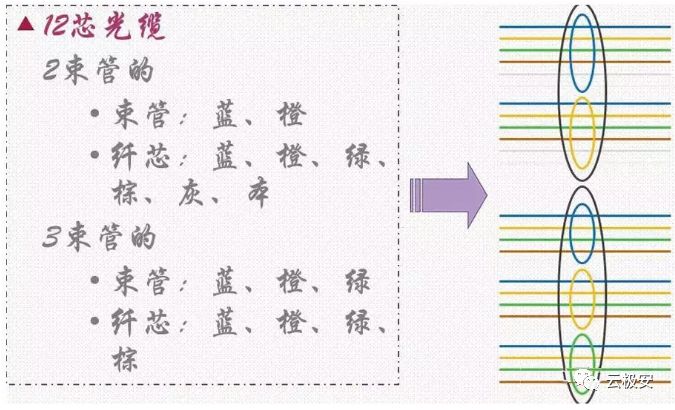

12芯：

蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青

用一根束管。

16芯：
《蓝/橙/绿/棕》×蓝
《蓝/橙/绿/棕》×橙
《蓝/橙/绿/棕》×绿
《蓝/橙/绿/棕》×棕

后面是束管颜色。

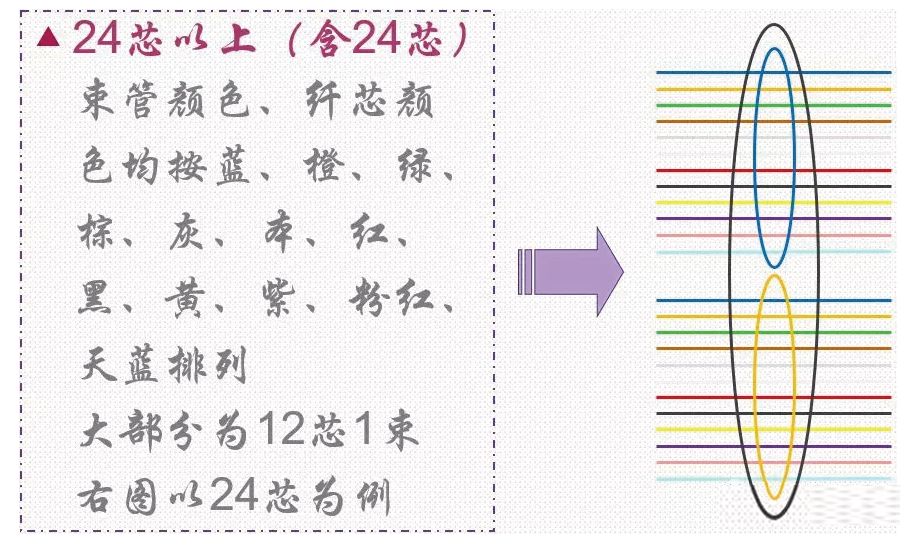

24芯：
《蓝/橙/绿/棕/灰/白》×蓝
《蓝/橙/绿/棕/灰/白》×橙
《蓝/橙/绿/棕/灰/白》×绿
《蓝/橙/绿/棕/灰/白》×棕

后面是束管颜色。

有的光缆是本色，红头/绿尾的的方式，先熔接大芯数，后熔小芯数.

如果这根光缆是新工程的话，那你只要成端二边接的色谱一样就行。如果是维护中割接或抢修的话，那你一定要摸清楚原施工人员是怎么接的那你就跟着怎么接（包括每一束里面的纤芯色谱）。

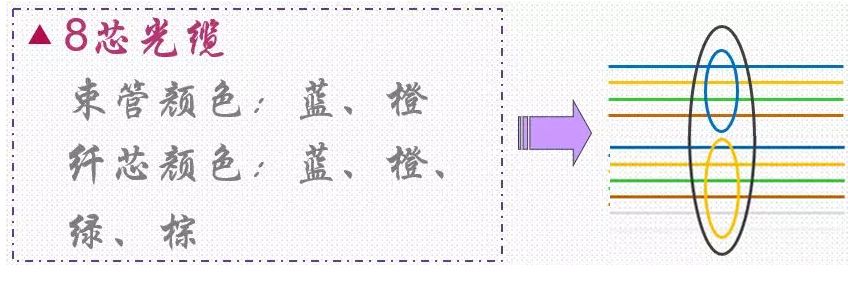

三、光纤色谱其他排序例子

为了方便大家更直观，这里面给出光纤熔接顺序的其它的例子。

这里48芯也可以按这个24芯的方式。

四、光纤熔接操作步骤及规范

上面我们已经了解了光纤的熔接排序，现在下面来了解下光纤的具体熔接。这里面将通过视频来了解光纤与光纤、皮线与皮线、皮线与跳线的熔接操作方法。这个视频讲解的还是非常详细的，大家可以了解下光纤熔接的步骤及注意。
