电子学中的百科书-被控制的电源你了解吗？

在电路制作中我们遇到有

三极管的小电流控制大电流和场效应管的小电压控制大电压，但是这只是一个元件的表示，还记得我们在学习模拟电子技术的时候亲切的脚模拟电子技术叫魔电，寓意复杂的意思。

但是这个将不复存在了，今天我们不讲三极管但是我保证你可以，充分了解三极管的工作原理。

受控源，这样听名字就是一个没有主见的一个词，当然他也没有什么主见，主要看控制他的这个信号的心情，下面为大家详细讲解一下。

其中受控源为电压或电流的大小和方向不是给定的时间函数，而是受电路中某个地方的电压(或电流)控制的电源，称受控源。

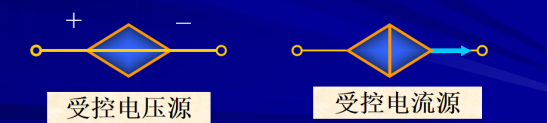

其中受控源分为：受控电流源与受控电压源，其符号如图所示：

根据控制量和被控制量是电压u 或电流i，受控源可分四种类型：当被控制量是电压时，用受控电压源表示；当被控制量是电流时，用受控电流源表示。

继而受控源分为，电压控制电压源、电压控制电流源、电流控制电流源以及电流控制电压。其中电压控制电压源于电流控制电流源为我们常见的电路应用。

下面先来看电压控制电压源其中电压控制电压源

又叫做VCVS即VoltageControlled Voltage Source的首字母。

电压控制电压源是四种受控源其中之一，它是四端器件， 又称为双口元件。它有一对输入端（U1、I1）和一对输出端（U2、I2）。电压控制电压源的输出端电压则是受到输入端的控制. 　电压控制电压源的输入端电流I1=0,输出电压U2=μU1，μ被称为电压增益。它反映了电压控制电压源本身的特性。由于输入端的电流为零，所以输入端的功率为零。而输出端的电流则根据具体的电路而定，其中电压控制电压源不是独立源，它的输出电压依赖于接入它的电压，所以不能单独作为电路的激励源。受控源是有源元件，在一定条件下可以向电路提供能量。在特定条件下也满足线性元件的性质.

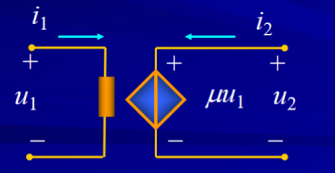

下面我们来可以想其电路结构，如图所示：



其公式如图所示：



其中μ为电压放大倍数，继而μ为一个无量纲的系数。

第二个:电流控制电流源CCCS

CCCS（Current Controlled Current Source）是电流控制电流源的英文简称。

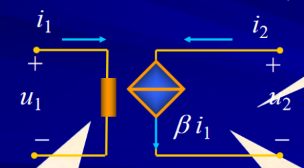

其中电路如图所示：



公式如图所示：



其中β为电流放大倍数，即也为一个无量纲系数。

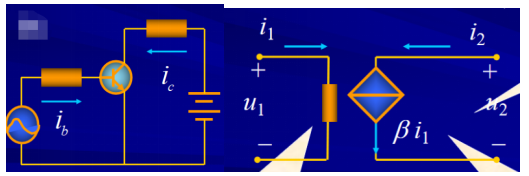

说到这里大家可能熟悉一些了，这不是三极管的放大倍数吗？对电流控制电流源就是三极管的等效电路图。

即

第三个：电压控制电流源

VCCS是（Voltage Controlled Current Source）的简称也就是电压控制电流源。

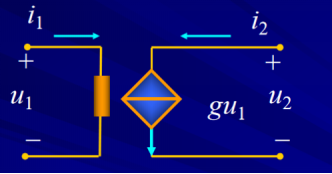

其中电路图如图所示：



而公式如图如图所示：



其中g为转移电导，我们知道电导是电阻的倒数，所以其单位为西门子即为有量纲系数。

最后一个电流控制电压源

CCVS是(Current Controlled Voltage Source)的简称也就是电流控制电压源

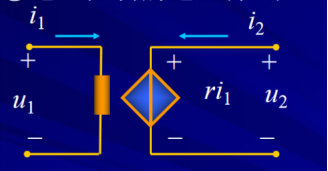

电路如图所示：



公式如图所示：



其中R为电阻，其单位为欧姆，后俩个为有量纲系数，而且都符合欧姆定律得知识。

好了关于受控源的知识就讲到这里。
