GYTA型光缆

室外用、油膏填充、铝带纵包聚乙烯外护套

应用场景：架空、管道

注：铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长

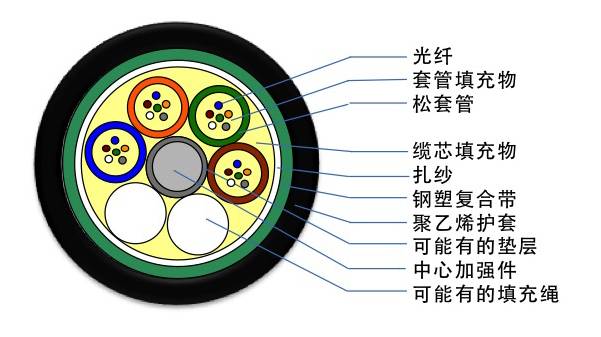

GYTS型光缆

"室外用、油膏填充、钢带纵包聚乙烯外护套"

应用场景：直埋

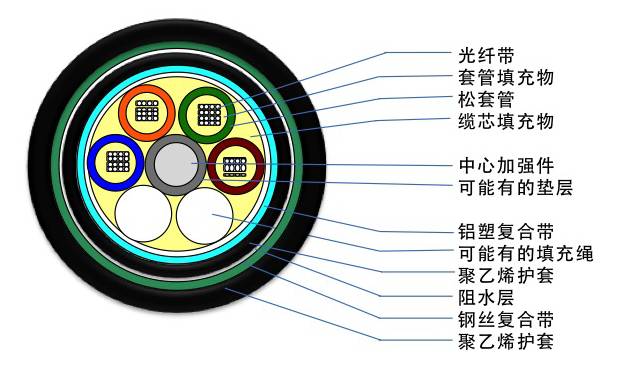

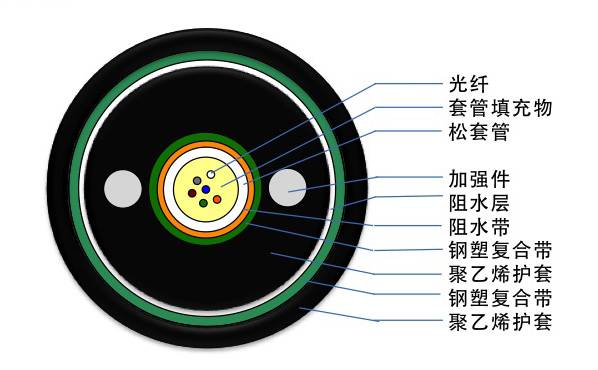

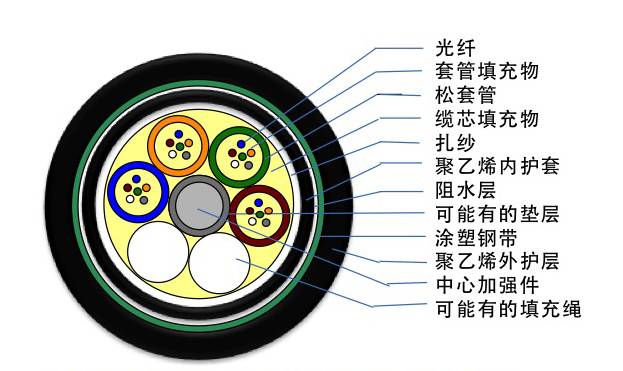

GYTY53型光缆

"室外用、油膏填充、钢带纵包聚乙烯双护套"

应用场景：直埋

注：双层护套，抗压扁效果良好，可用于防鼠，GYTA53用于防潮要求高的场所，GYTY53用于机械强度要求高的场所

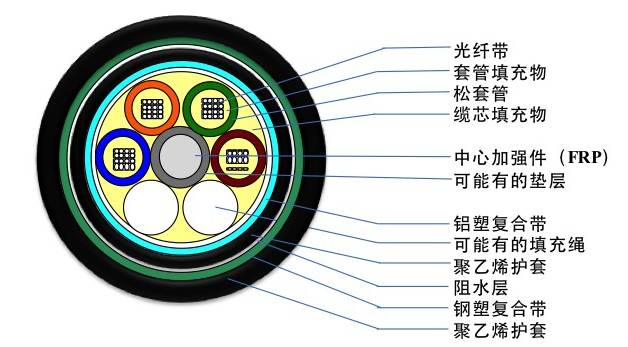

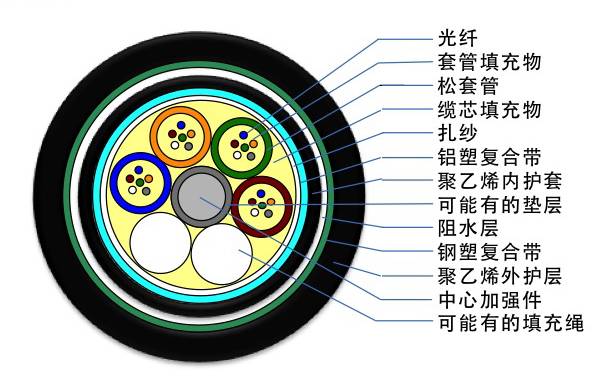

GYTA53型光缆

"室外用、油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套"

应用场景：直埋、水下

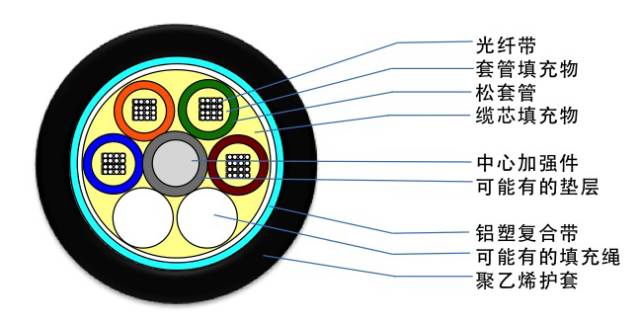

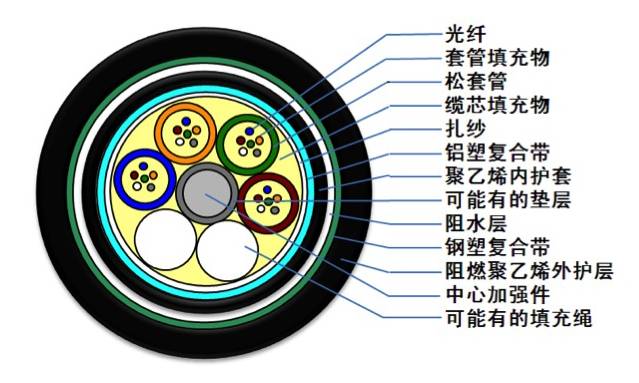

GYTZA53型光缆

"室外用、油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套"

应用场景：直埋等有阻燃要求的场所

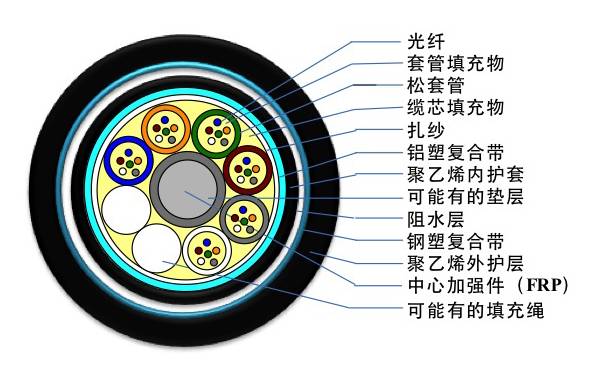

GYFTA53

室外用、油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套

应用场景：直埋

注：与GYTA53相比，重量小

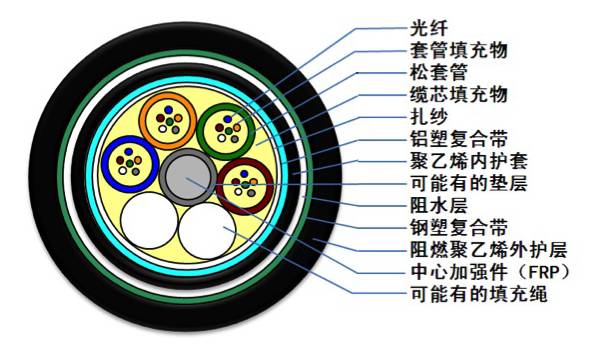

GYFTZA53

室外用、油膏填充、钢带纵包、非金属加强件、铝-聚乙烯、阻燃聚乙烯双护套

应用场景：直埋等有阻燃要求的场所

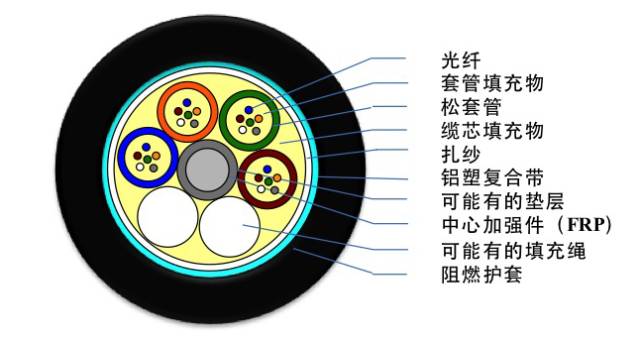

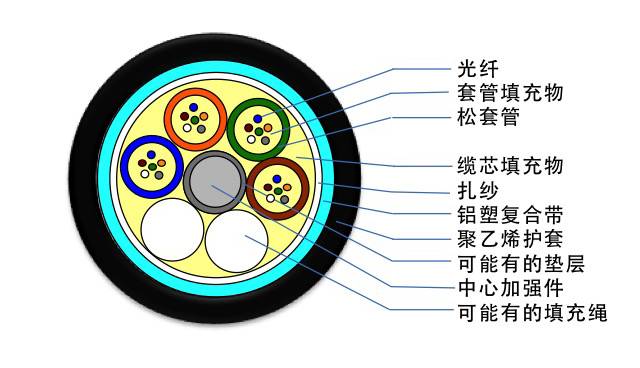

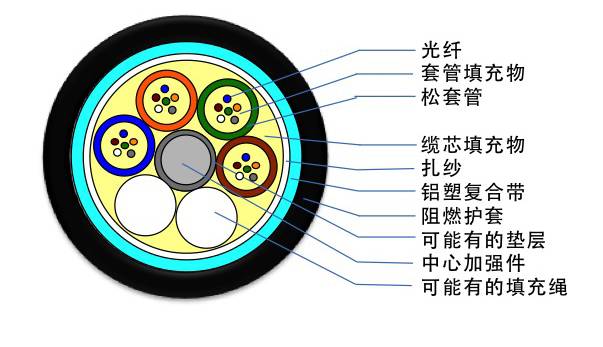

GYTZA

室外用、油膏填充、铝-阻燃聚乙烯护套

应用场景：架空、管道等有阻燃要求的场所

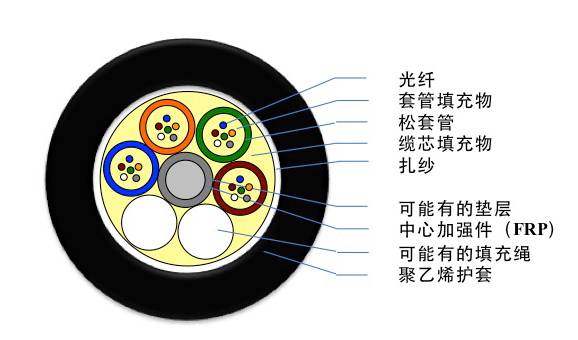

GYFTY

"室外用、油膏填充、非金属加强件聚乙烯外护套"

应用场景：电力系统、多雷电及电磁干扰严重场所

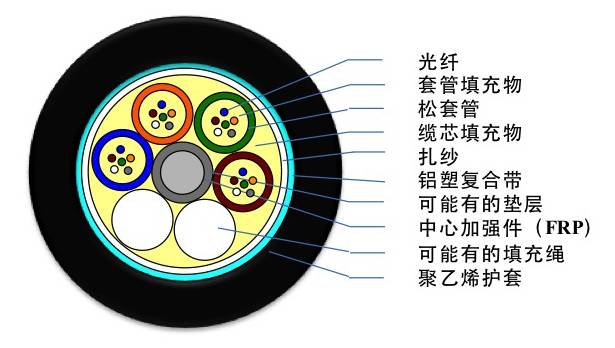

GYFTA

"室外用、油膏填充、非金属加强件铝-聚乙烯外护套"

应用场景：架空、管道

GYFTZA

"室外用、油膏填充、非金属加强件铝-阻燃聚乙烯外护套"

应用场景：架空、管道、阻燃场所

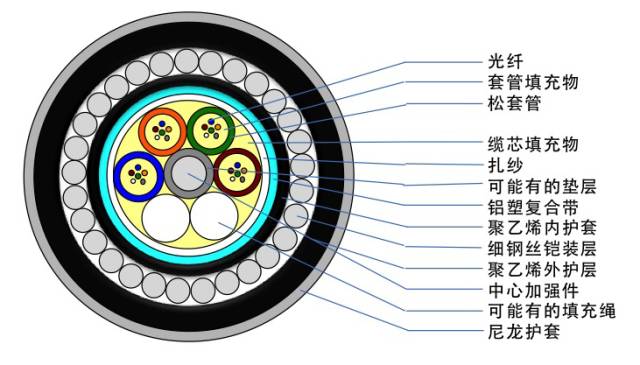

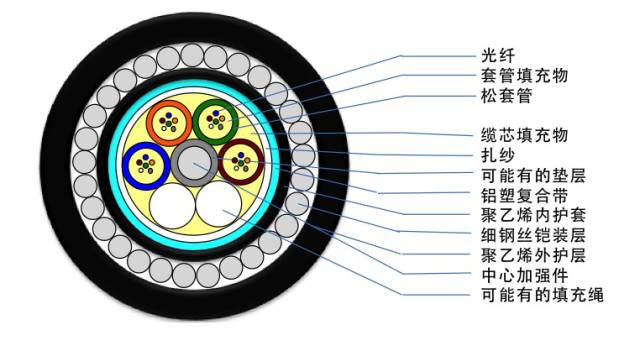

GYTA33

"室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯外护套"

应用场景：陡坡和过江河

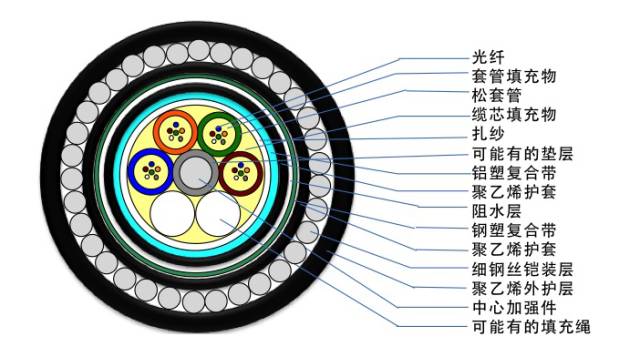

GYTA53+33

"室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、细圆钢丝铠装、聚乙烯外护套"

应用场景：直埋、水下、陡坡或过江河

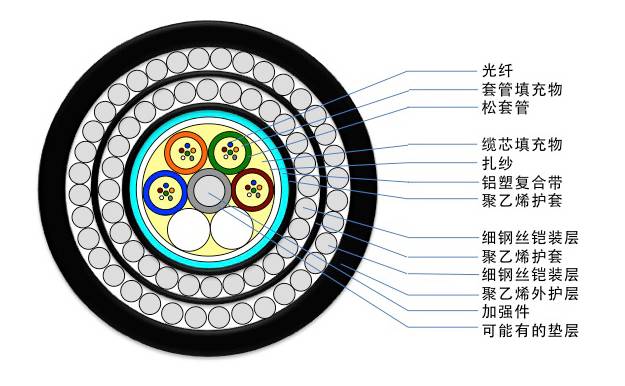

GYTA333

"室外用、油膏填充、铝-聚乙烯内护套双层细圆钢丝铠装、聚乙烯外护套"

应用场景：水下（深水可用）

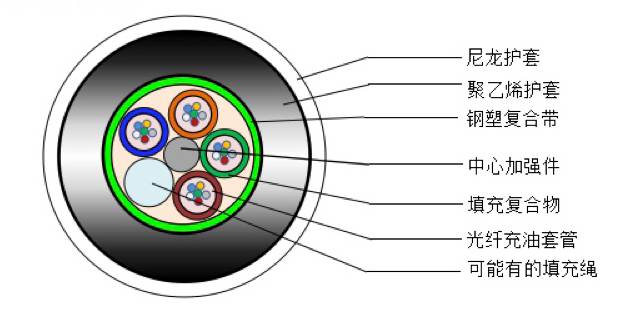

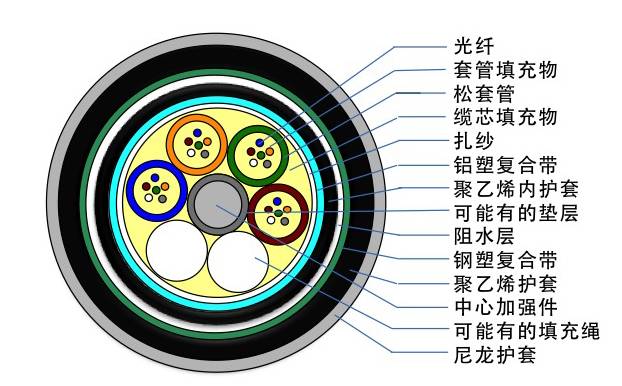

GYTA54

"室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、聚乙烯+尼龙外护套"

应用场景：直埋、防白蚁

GYTA34

"室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯+尼龙外护套"

应用场景：直埋、防白蚁

GYTS04

"室外用、油膏填充、钢-聚乙烯内护套聚乙烯+尼龙外护套"

应用场景：直埋、防鼠、防白蚁

GYDTA

"室外用、油膏填充、光纤带铝带-聚乙烯外护套"

应用场景：架空、管道

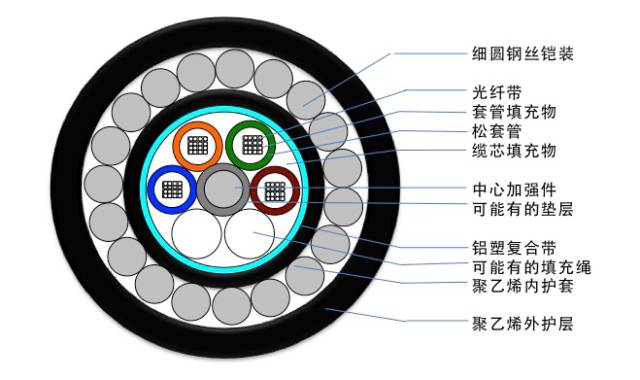

GYDTA33

"室外用、油膏填充、光纤带铝带-聚乙烯内护套、细圆钢丝铠装-聚乙烯外护套"

应用场景：陡坡和过江河

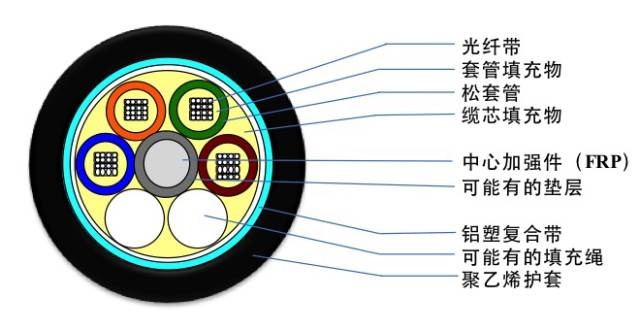

GYFDTA

"室外用、非金属加强件、光纤带油膏填充、铝-聚乙烯外护套"

应用场景：架空、管道

注：光纤带比层绞式重量要小，适合架空

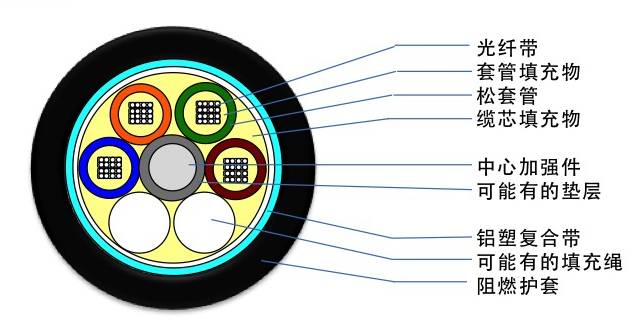

GYDTZA

"室外用、光纤带、油膏填充铝-阻燃聚乙烯外护套"

应用场景：架空、管道等有阻燃要求的场所

注：非金属加强件比金属加强件重量小，但抗拉伸能力不如金属加强件；用玻璃纤维做加强件，一定程度上可以防鼠；非金属加强件成本低廉

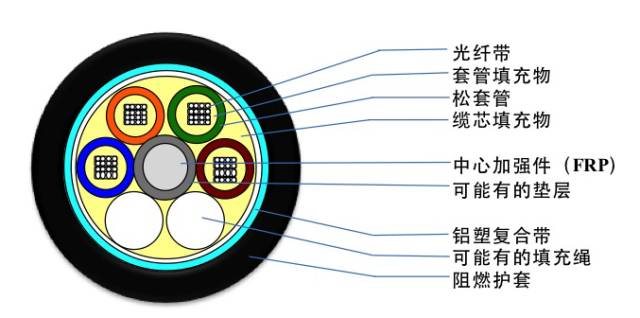

GYFDTZA

"室外用、非金属加强件、光纤带油膏填充、铝-阻燃聚乙烯外护套"

应用场景：架空、有阻燃要求的场所

GYDTA53

"室外用、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套"

应用场景：直埋

GYFDTA53

"室外用、非金属加强件、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套"

应用场景：直埋、架空

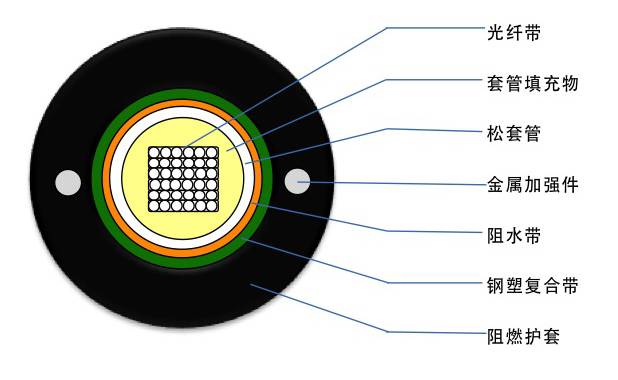

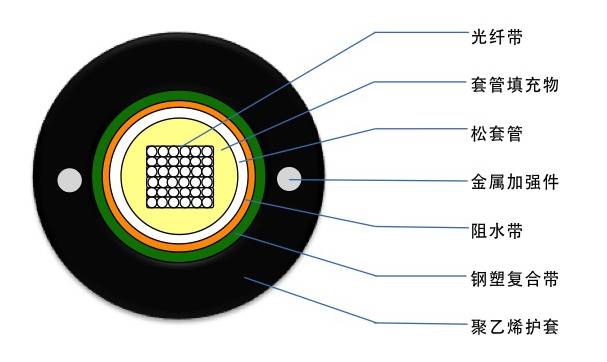

GYDXTW

"室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"

应用场景：管道、架空、直埋

注：有阻水带，阻水效果好

GYDXTZW

"室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-阻燃聚乙烯护套"

应用场景：管道、架空、直埋等有阻燃要求的场所

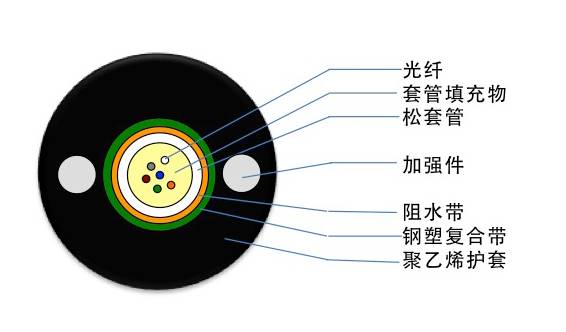

GYXTW

"室外用、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"

应用场景：管道、架空

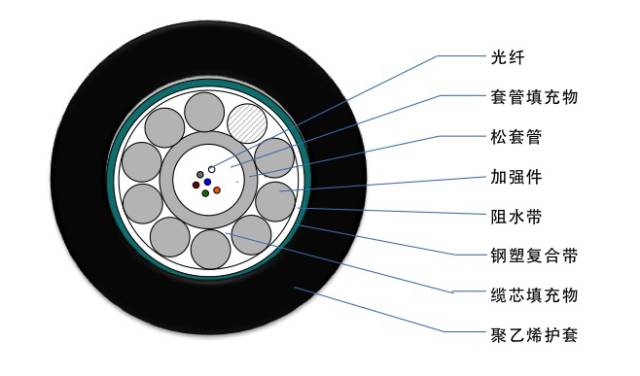

GYXTS

"室外用、中心管式、油膏填充钢丝铠装、钢-聚乙烯护套"

应用场景：管道、架空

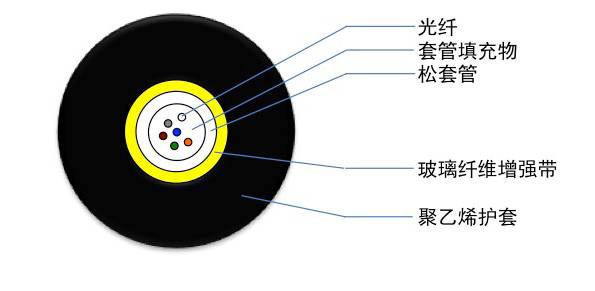

GYFXTF

"室外用、中心管式、油膏填充非金属加强带、聚乙烯护套"

应用场景：管道、架空、全介质防雷电的场所、抗腐蚀

FRP纵包带克服了FRP棒柔性差和芳纶刚性差的问题

GYXTW53

"室外用、中心管式、油膏填充夹带钢丝-聚乙烯护套、钢-聚乙烯外护套"

应用场景：直埋

注：柔韧性和抗弯曲性能好中心管式一般还有阻水带"

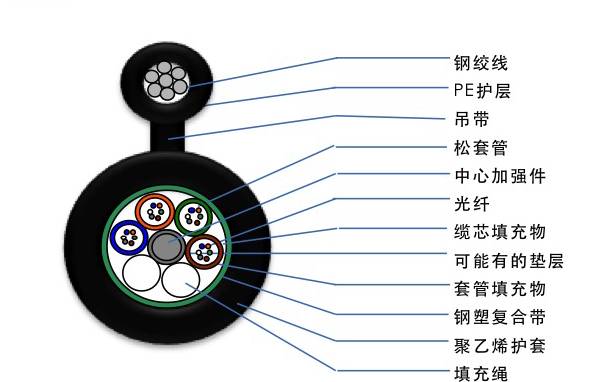

GYTC8S

"室外用、油膏填充、8字型自承式钢-聚乙烯护套"

应用场景：自承式架空

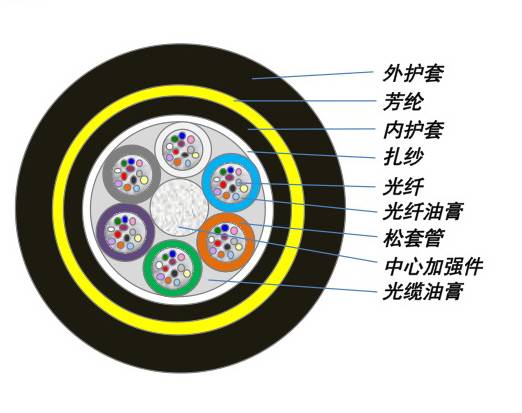

ADSS

"非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套"

应用场景：自承式架空，全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线

非自承式蝶形引入光缆

GJXH (GJXV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】

GJXFH (GJXFV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】

GJXDH (GJXDV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】

GJXFDH(GJXFDV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】

光缆结构是将光纤（或光纤带）放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH)，也可以是聚氯乙烯（PVC）护套；光纤芯数可以为1芯、2芯、4芯。

应用场景：用于FTTH、室内可用

注意：非金属加强件可以是FRP、KFRP（芳纶增强FRP）GFRP(玻璃增强FRP)，金属加强件为细钢丝外护套可以是LSZH也可以是PVC阻燃材料 G657光纤弯曲半径小

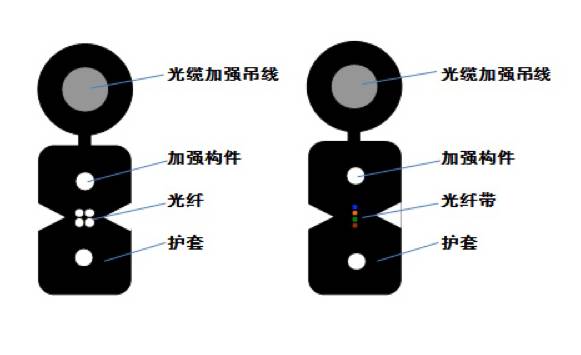

自承式蝶形引入光缆

GJYXCH (GJYXFCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光缆】

GJYXDCH (GJYXFDCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光纤带光缆】

光缆结构是将光纤（或光纤带）放置在两根平行加强件中间，同时在一端平行位置放置一根金属吊线后挤包一层阻燃聚烯烃护套(LSZH)；光纤芯数可以为1芯、2芯、4芯。

用于FTTH、室内外均可用、自承式

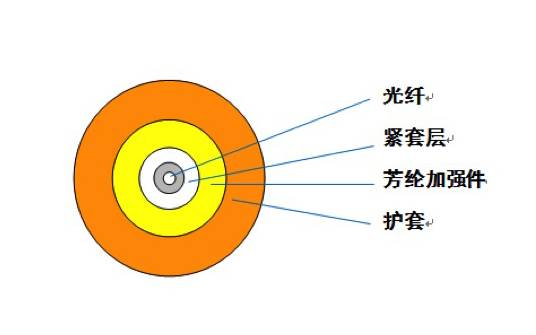

单芯圆型光缆 GJFJV（GJFJZY）

室内用、非金属加强件（芳纶）、紧套被覆聚、氯乙烯护套

应用场景：用于拉远光缆子单元

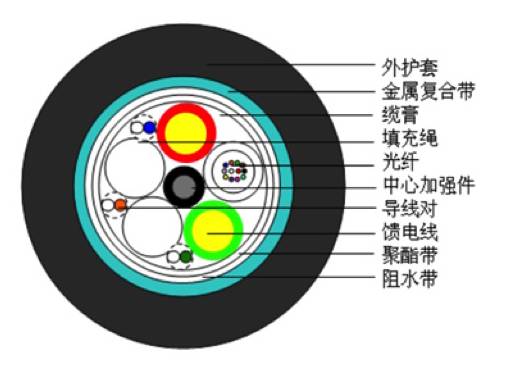

光电复合缆

集光纤、输电铜线、铜信号线于一体

应用场景：用于宽带接入、设备用电、应急信号传输
