LOG114是具有 2.5V 基准和非专用输出运算放大器的精密高速对数放大器

产品详情

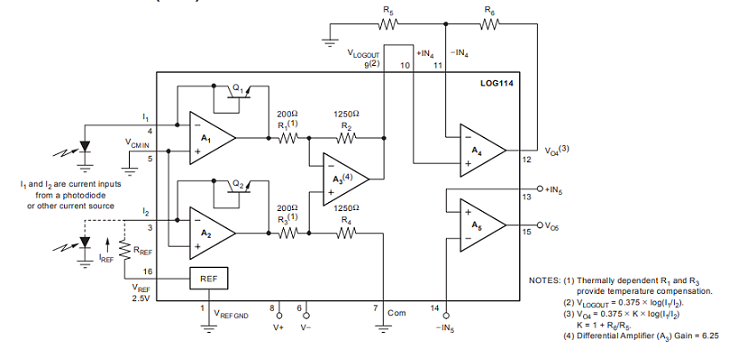

描述：

LOG114 专为测量通信、激光、医疗和工业系统中的低电平和宽动态范围电流而设计。该器件计算输入电流或电压相对于参考电流或电压的对数或对数比（AQY210KS对数跨阻放大器）。

在双极 (±5V) 或单 (+5V) 电源上的宽动态输入信号范围内确保高精度。片上包含特殊的温度漂移补偿电路。在对数比应用中，信号电流可能来自高阻抗源，例如与低阻抗电压源串联的光电二极管或电阻器。参考电流由与精密内部电压参考、光电二极管或有源电流源串联的电阻器提供。

V LOGOUT处的输出信号具有每十倍输入电流 0.375V 的比例因子，这限制了输出，使其适合 5V 或 10V 范围。输出可以通过可用的附加放大器之一进行缩放和偏移，因此它与各种 ADC 输入范围相匹配。稳定的直流性能允许在很宽的温度范围内准确测量低电平信号。LOG114 的额定温度范围为 -5°C 至 +75°C，工作温度范围为 -40°C 至 +85°C。

特性：

●优点：

—适用于高密度系统的 Tiny

—精准一次供应

—快八年

—经过全面测试的功能

●两个缩放放大器

●宽输入动态范围：八个十年，100pA 至 10mA

●2.5V 参考

●温度稳定

●低静态电流：10mA

●双电源或单电源：±5V、+5V

●包装：小型 QFN-16 (4mm x 4mm)

●指定温度范围：–5°C 至 +75°C

●应用

—ONET 掺铒光纤放大器 (EDFA)

—激光光密度测量

—光电二极管信号压缩放大器

—对数、对数比函数

—模数 (ADC) 转换器前面的模拟信号压缩

—吸光度测量

参数：

比例因子 (V/decade)：0.375

输入电流范围 (Min) (nA)：0.1

输入电流范围（最大）（mA）：10

一致性误差（最初 5 个十年）（最大值）（%）：0.2

一致性误差（最初 5 个十年）（典型值超过温度）（%/摄氏度）：0.1

失调电压（输入放大器）（最大值）（mV）：4

Vs (+/-) (最小值) (V)：4.8

Vs (+/-) (最大值) (V)：11

智商（最大）（毫安）：15

动态范围 (Typ) (dB)：160

参考类型：内部的

辅助运算放大器：2

满量程输出电压 (Min) (+/- V)：-4.4

满量程输出电压 (Max) (+/- V)：4.4

工作温度范围（℃）：0 到 70

指定电压 (+/- V)：5
