R课堂|仿真的自定义

本文的关键要点

ROHM Solution Simulator允许更改组件属性来执行仿真。

属性可以更改的组件以浅蓝色显示，通过打开Property Editor进行更改。

在ROHM Solution Simulator中并非所有组件和属性都可以更改，但导出到PartQuest™ Explorer之后即可自由编辑。

完成的仿真结果存储在Waveform Viewer上显示的文件夹中，可以通过Waveform Viewer进行确认与比较。

本文将介绍通过更改所提供的仿真电路的元器件、常数和条件等来执行仿真的方法。

直接进入本文的用户，请参考“仿真电路的启动”，来启动示例的仿真电路。也可以从下面的链接直接启动：　https://www.rohm.com.cn/login?redirect=/。

如果希望快速了解操作方法等，请使用“用户操作手册（PDF）”。

仿真的自定义

在这里，我们将举例说明自定义的方法等内容。

示例：将PWM频率从50kHz改为25kHz并执行仿真，比较更改前后net75（SiC MOSFET：xQ1源极）的波形频率

步骤如下：

▶ 将xPWM1H1的开关频率设置（FSW）从50KHz更改为25kHz

▶ 执行仿真

▶ 通过Waveform Viewer显示FSW更改前后的net75波形并比较频率

更改组件属性

ROHM Solution Simulator允许更改组件属性来执行仿真。图1是所举示例的仿真电路。浅蓝色背景的部分是可以更改属性的组件。

图1. 示例仿真电路

在该示例中，更改的是PWM频率，因此会打开xPWM1H1的Property Editor。要打开Property Editor，如图2所示，可以双击相应的组件或右键单击并选择“Properties”。此时，相应的组件变为黄绿色。

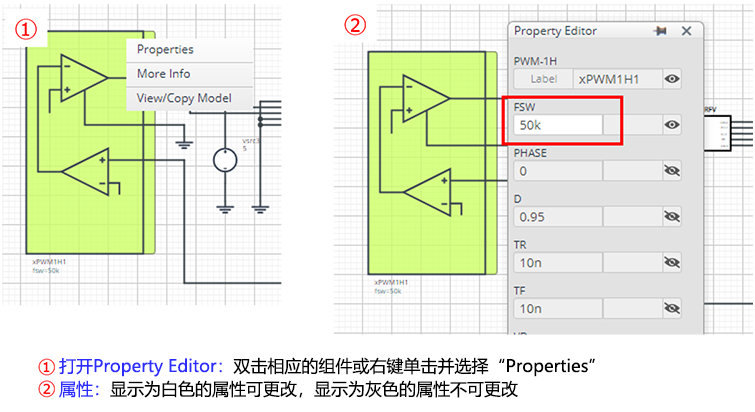

图2. 打开要更改属性的组件的Property Editor

在这里需要注意的是，ROHM Solution Simulator允许更改的组件属性仅限淡蓝色背景中的组件而且是Property Editor中显示为白色的项目（图2-②中仅可更改FSW）。当将鼠标悬停在灰色项目上时，会显示禁止标志，无法更改。顺便提一下，不是浅蓝色背景中的组件也可以打开Property Editor，但所有项目都是灰色的，无法更改属性。

如上所述，ROHM Solution Simulator上能够更改的项目是有限制的，但是如果将仿真电路导出到PartQuest™ Explorer，就不受限制了，可以进行添加组件或更改详细参数等编辑。后续将会介绍导出到PartQuest™ Explorer的方法。

现在，请打开xPWM1H1的Property Editor，并将开关频率FSW中给出的50k更改为25k。

当将鼠标悬停在FSW上时应该会显示一条消息（图3左侧）。消息显示“该值范围为10k～300k”，也就是FSW值是有限制的。如图3所示，更改属性的方法有几种，根据鼠标悬停时的显示内容进行更改即可。

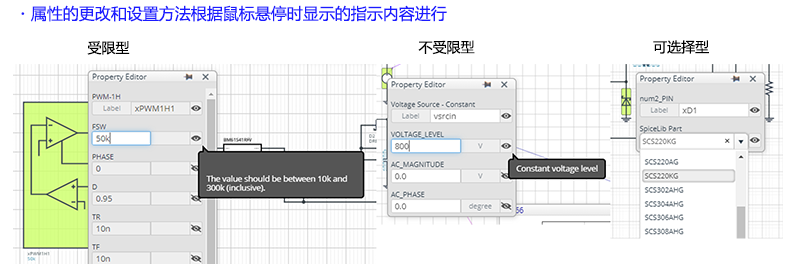

图3. 属性更改和设置方法的种类

更改属性时，晶体管和二极管等功率元器件是可以更改机型的。图3“选择型”即是一个示例，可以通过从SiC肖特基势垒二极管的下拉列表中选择来更改机型。

再把话题转回来，将FSW更改为25k，点击工具栏上的“Run”图标，即可执行仿真。

显示更改后的条件下的仿真结果，并与更改前的仿真结果进行比较

根据仿真结果，在Waveform Viewer中显示并比较更改FSW前后的net75（SiC MOSFET：xQ1源极）的波形。

首先，单击电路图显示区底部的Waveform Viewer打开/关闭图标将其打开。于是在左侧会显示“Simulation Results”文件夹，在其下层有一个名为“C6 Buck Converter Vo=250V Io=20A”和一个名为“Copy of C6 Buck Converter Vo=250V Io=20A–（date）–（time）_（serial#）”的文件夹（图4）。

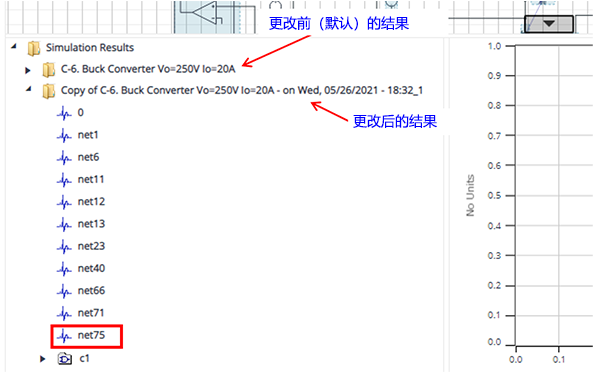

图4. Waveform Viewer和保存的仿真结果

“C6 Buck Converter…”文件夹用来保存默认的仿真结果。“Copy of C6 Buck Converter…”文件夹用来保存更改FSW后的仿真结果。从图4中可以看到在“Copy of C6 Buck Converter…”文件夹打开的状态下，里面有“net75”的数据。

要显示波形，只需双击每个“net75”。在图5中，按照FSW=50k（更改前）、FSW=25k（更改后）的顺序显示波形，并且为了便于比较频率，放大了时间轴来显示。此外，图5是使用Waveform Analyzer的频率分析功能显示频率的图像。如果要了解Waveform Viewer和Analyzer Waveform Analyzer的使用方法，请点击这里。

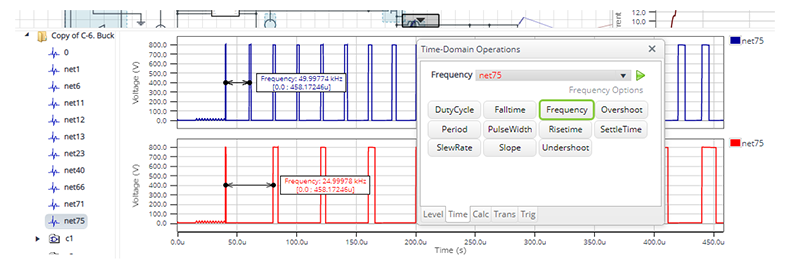

图5. Waveform Viewer中的显示和比较

顺便提一下，即使不更改组件属性，每次运行（Run）时也都会创建“Copy of…”文件夹，并会将文件名末尾的序列号#按照1、2的顺序命名文件名。
