LMH6521是高性能数字控制可变增益放大器 (DVGA)

产品详情

描述：

LMH6521 包含两个高性能数字控制可变增益放大器 (DVGA)。

LMH6521 的两个通道都有一个独立的AD5665BRUZ数控衰减器，后跟一个高线性度差分输出放大器。每个模块都针对低失真和最大系统设计灵活性进行了优化。每个通道都有一个高速掉电模式。

内部数控衰减器在 31.5-dB 范围内提供精确的 0.5-dB 增益步长。提供串行和并行编程选项。串行模式编程使用 SPI 接口。还提供脉冲模式，其中简单的向上或向下命令可以一次改变增益。

输出放大器具有差分输出，允许在单个 5V 电源上实现 10V PPD信号摆幅。低阻抗输出在驱动滤波器或模数转换器时提供最大的灵活性。

特性：

●200 MHz 时 OIP3 为 48.5 dBm

●最大电压增益为 26 dB

●增益范围：31.5 dB，步长为 0.5 dB

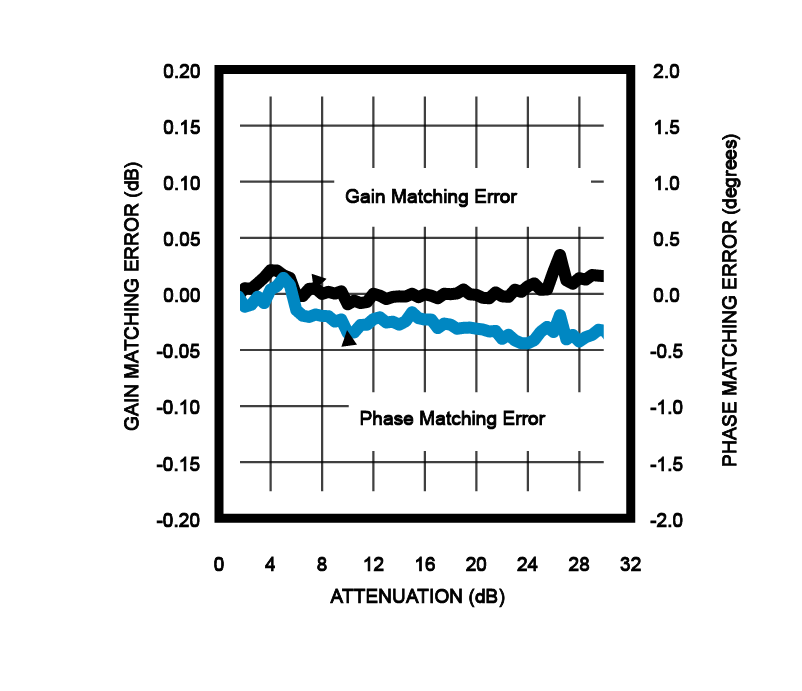

●±0.04 dB 的通道增益匹配

●噪声系数：最大增益时为 7.3 dB

●–3dB 带宽 1200MHz

●低功耗

●独立通道断电

●三种增益控制模式：

○并行接口

○串行接口 (SPI)

○脉冲模式接口

●温度范围：–40°C 至 +85°C

●热增强型 32 引脚 WQFN 封装

参数：

二次谐波 (dBc)：84

三次谐波 (dBc)：83

@兆赫：200

Acl，最小规格增益 (V/V)：0.53

大约。价格（美元）：1ku | 4.104

建筑学：VGA，全差分 ADC 驱动器

带宽@Acl (MHz)：1400

增益（最大）（dB）：26

增益（最小值）（dB）：-5.5

步长 (dB)：0.5

类型：射频VGA

每通道 Iq (Typ) (mA)：113

通道数 (#)：2

工作温度范围（℃）：-40 至 85

总电源电压 (Max) (+5V=5, +/-5V=10)：5.25

总电源电压 (Min) (+5V=5, +/-5V=10)：4.75

VS (分钟) (V)：4.75

VS（最大）（V）：5.25
