网络监控视频系统中如何接入音频？

我们在监控平台软件后面调监控时，有没有发现，调出来的监控视频是没有声音的有图像，为什么会没有声音？

这是为什么呢？在做监控时，现在监控摄像头都基本不会配置拾音功能，这又是为什么呢？难道是摄像头不支持？确定有这个原因，主要还是为降低成本，这个是要根据业主需要，音频其实在录像中不是起到关键作用，一般监控按装环境都是比较吵杂的，录个声音也是比较杂乱的声音，就没有必要花这个钱，所以业主没有特别要求都不会安装带拾音功能的摄像头。

拾音功能的摄像头分为两种，一种是摄像头本身内置拾音功能；还有一种外置拾音器，来录入音频信号同步到摄像头视频当中去，前提是摄像头要有预留音频输入接口给拾音器，今天我们就讲下关于拾音器如何接入到摄像头中去?

安防视频监控产品逐渐像高清网络化方向进步，监控摄像机的功能也越来越丰富，比如拾音：让摄像机在记录实时画面的同时，还能同步记录现场声音情况。拾音视频监控在商超、便利店、酒店餐厅前台等环境就非常有必要。

目前大部分摄像机都是内置拾音器来实现现场收音，不过由于内置拾音器局限大，因此很多时候我们需要外接拾音器来实现监控的音视频同步需求。但是在拾音器的安装使用过程中，偶尔也会遇到意外情况，处理起来非常令人头疼：

在拾音器信号线敷设时建议采用抗干扰能力强的产品，连接线要用带屏蔽层的，同时按照规范焊接连接头（对拾音效果要求较高情况下不建议使用免焊音频接头），布线时不要与220V等强电一起走线，这样能有效避免录音时出现电流噪音。

如果出现噪声大的问题，有可能是以下几个方面导致的：

1. 选用的电源有问题、电压不足、或使用了普通开关电源等，都可能造成音质差。建议选用线性稳压直流电源（不建议在这方面省钱）；

2. 线材劣质、接线头不牢靠等情况，也会导致音质差、声音小并伴随很强的噪声；

3. 所使用的拾音器本身没有噪声抑制处理功能。

 摄像机接了拾音器但是没有声音?

先检查接线是否正常，如果接线正确，建议用二分法来排除故障。

1. 将拾音器接入到其他类型摄像机上看是否有声音，判断拾音器是否正常；

2. 用手机输出声音，接入到摄像机，来判断摄像机的音频功能是否正常；

3. 拾音器电源供电是否正常：拾音器需要供电才能工作，一般为+12V供电，需要确认拾音器是否上电，可通过拾音器的电源指示灯来观察。

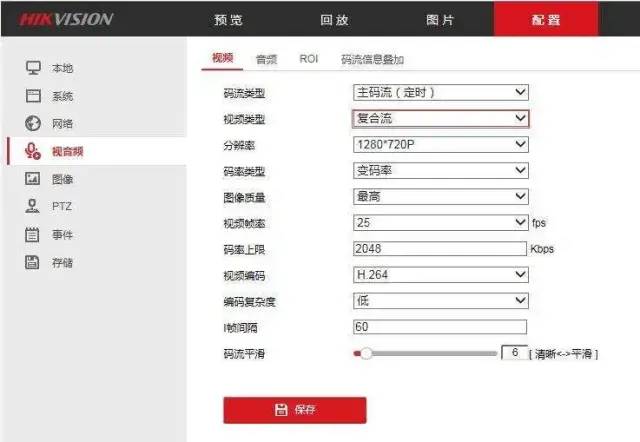

4. 网络摄像机内部设置是否正确：网络摄像机可以设置数据流格式为(视频流和复合流)，当用到音频时需要使用复合流。

这种情况一般是由于网络原因导致。网络连接不稳定可能会导致画面或声音不连续，建议先测试下网速，如果网速是好的，再查看网线是否正常。

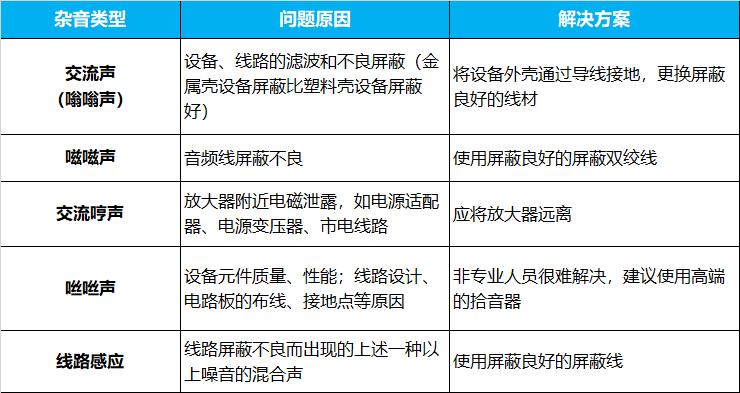

1. 交流声（嗡嗡声）：通常是由于设备、线路滤波和屏蔽不良造成的，塑料壳的设备屏蔽没有金属壳好。建议将设备外壳通过导线接地，或者更换屏蔽性良好的线材。

2. 嗞嗞声：通常由于音频线屏蔽不良造成，建议使用屏蔽良好的屏蔽双绞线。

3. 交流哼声：通常由于放大器附近有电磁泄漏造成，如电源适配器、电源变压器、市电线路等。解决方法：将放大器远离干扰源。

4. 咝咝声：由于设备元器件质量、性能、线路设计、电路板的布线、接地点等原因造成。建议更换使用高端的拾音器。

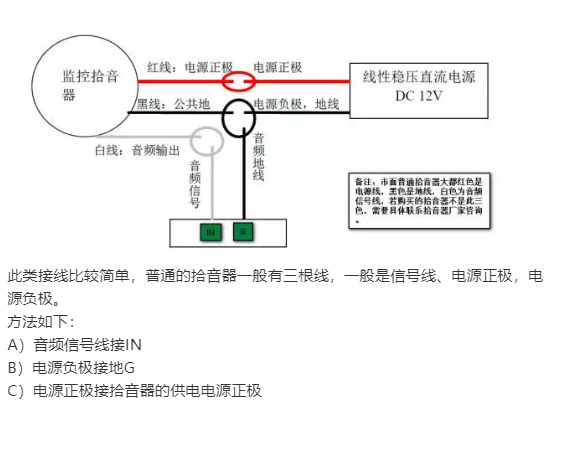

拾音器线材选择：拾音器的安装需要考虑周围复杂的施工环境，不能随意安装，拾音器供电一般采用远端集中供电模式。使用信号线建议采用带屏蔽层的线，如RVVP3*0.75，RVVP3*0.75线芯作用分别为电源线（红）、音频信号线（黑）、公共地线（白）。电磁复杂环境使用屏蔽电缆，其屏蔽层单端连接设备地。起来信号屏蔽保护作用，不受外面信息干扰。注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。线主用RVVP2*0.75,交转直流电源，拾音器接口线，及拾音器。

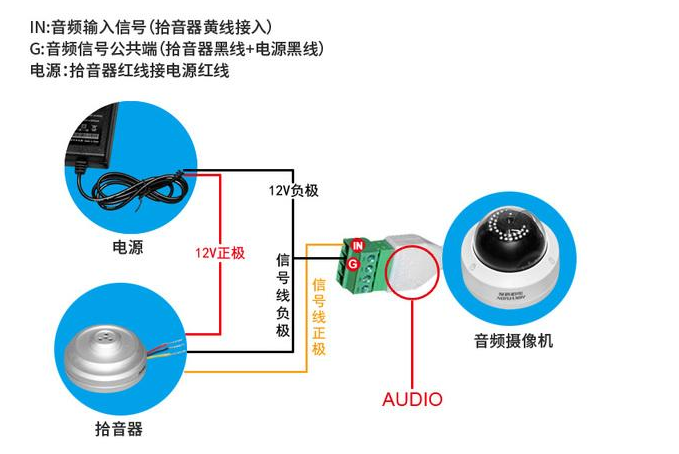

接线如下图所示：

拾音器可以在天花板,墙面安装。拾音器安装位置尽量离主要的谈话区域较近就可以。这样方便拾音功能，以便于声音更加清晰。

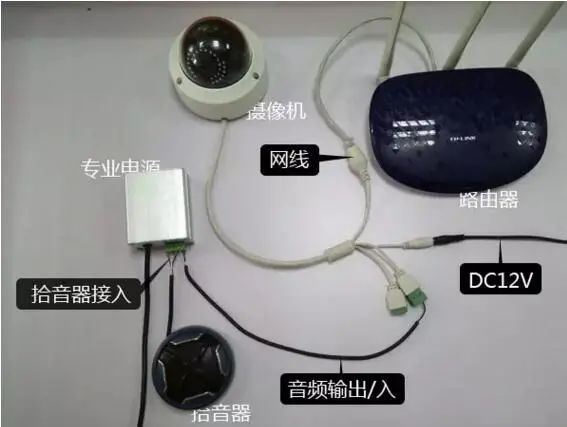

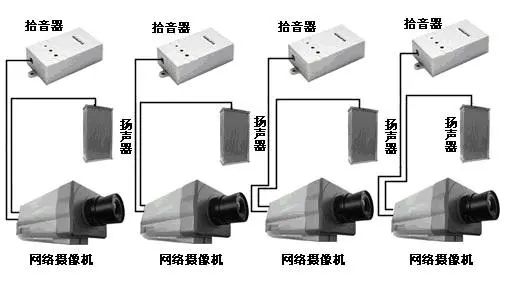

拾音器与网络摄像机构成的音视频系统：

将拾音器接入到专业电源的 1（红线电源正极）、2（白线音频正极）、3（黑线公共地）端口作为音频的输入与拾音器的供电。再由4（音频输出正极）、5（音频输出负极）端口输出。

从专业电源4、5端口将音频线接至摄像机的音频输入端口，摄像机插上网线，通过路由器由后端访问（NVR或者PC主机）

拾音器与常见摄像机接法（使用普通电源）

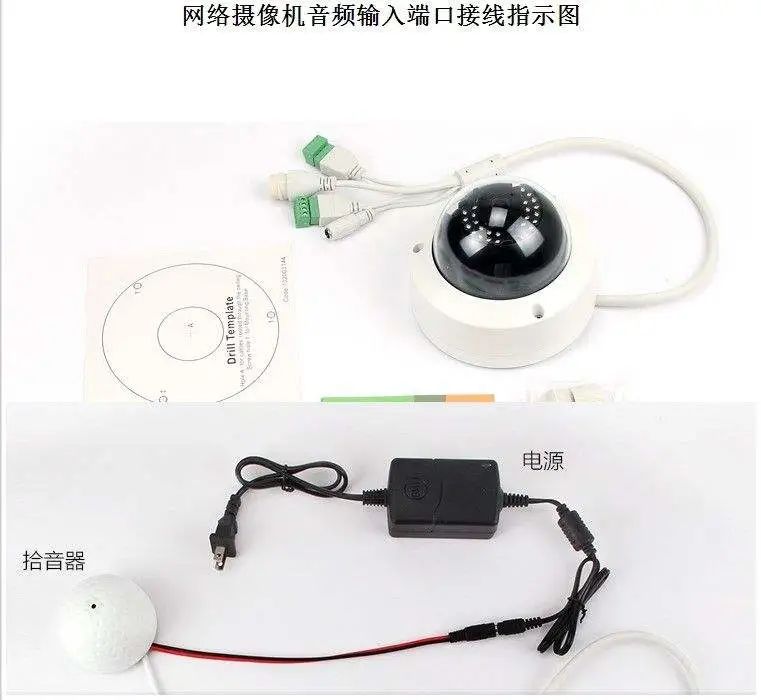

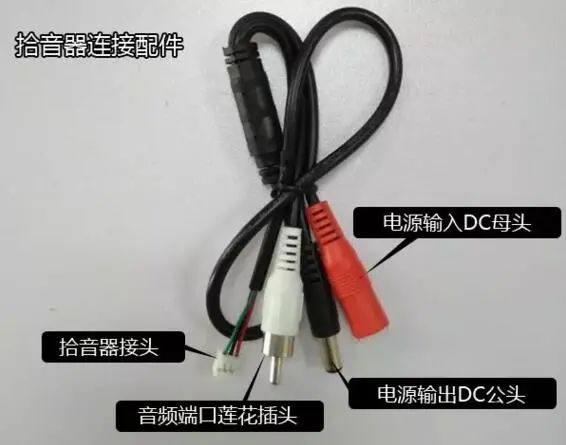

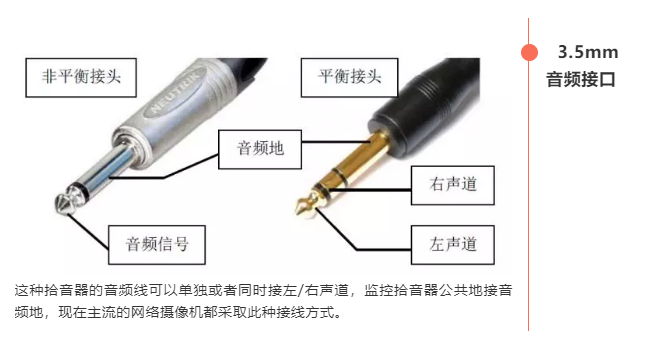

三线制拾音器与常见带音频的网络摄像机需要用到下面转接头：

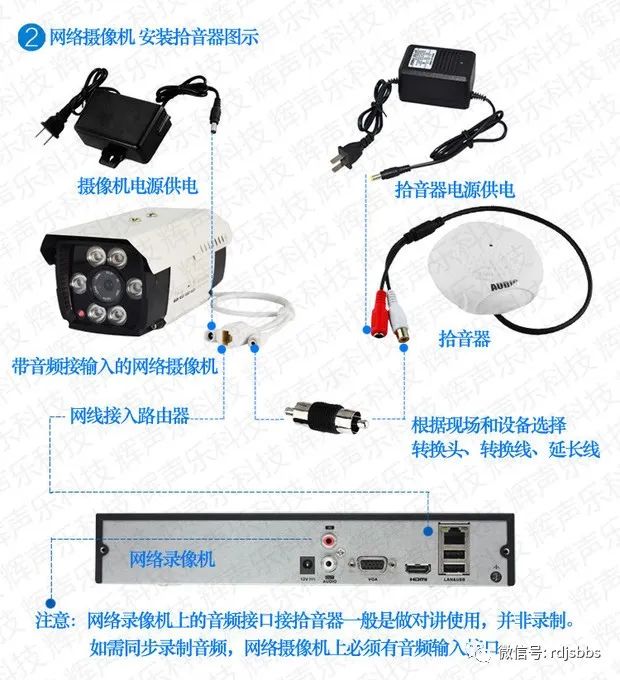

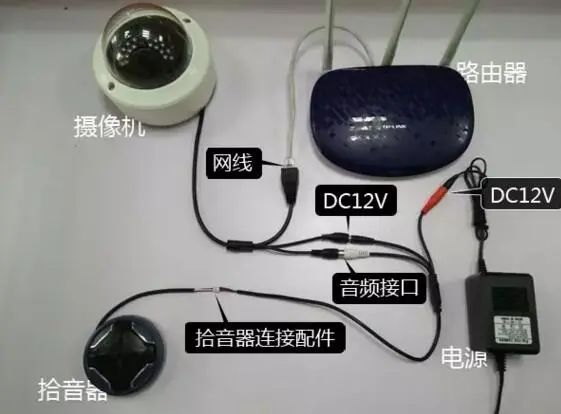

拾音器与常见摄像机接法（使用普通电源）音视频监控系统：

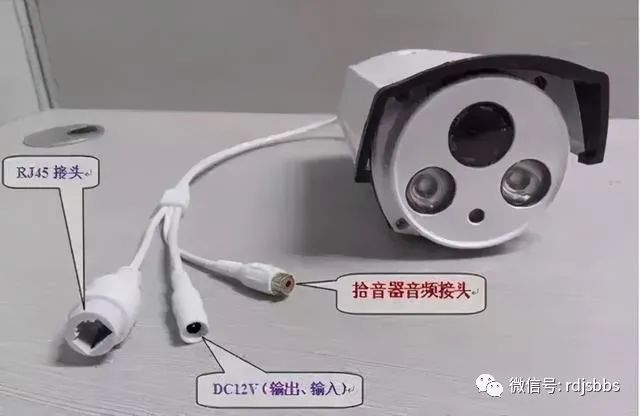

将拾音器对应接至配件上，然后分别给拾音器供上电，将电源接到配件的DC公头，将音频接到摄像机上的音频输入端口（莲花插口）再给摄像机供上电，借由网线连接至路由器（交换机）。后端（NVR或者PC主机）通过路由器访问前端，即可进行音视频同步监控。

总结，内置拾音的摄像头就不用讲了，拿过好装好就基本完成，调试完基本就是带录音功能。外置拾音器就不一样了，首先摄像头支不支持拾音回传功能，如查支持就好办，说明摄像头预留音频输入的功能，只要接入音频信号就可以。第二，虽然拾音器就三根线，电源线（红）、音频信号线（黑）、公共地线（白），但一定要不接错线路，否则声音没有拾进去，设备到容易烧坏，接线一定要注意。然后拾音器、摄像头等设备通电调试，在软件里面设置好拾音相关参数，就完成拾音器调试了。
