拆解报告：古石科技20W PD快充充电器

最近充电头网拿到了古石科技一款20W PD快充充电器GS-W20A0924B，其支持QC、PD3.0等快充协议，支持9V2.22A输出，最大功率20W可满足苹果的iPhone 12/13手机日常快速充电需求。

充电头网了解到，这款充电器采用经典QR开关电源架构设计，而开关电源方案则使用的是必易微的KP22306+KP41262系列高集成方案。下面充电头网就对这款充电器进行详细拆解，看看具体如何设计。

值得一提的是，充电头网还拆解过古石科技迷你30W氮化镓快充充电器、25W PD快充充电器、迷你20W PD快充、20W饼干充电器等款式可供客户选择。

一、古石科技20W充电器外观

包装盒正面印有充电器简图和名称。

背面印有产品使用简图和注意事项。

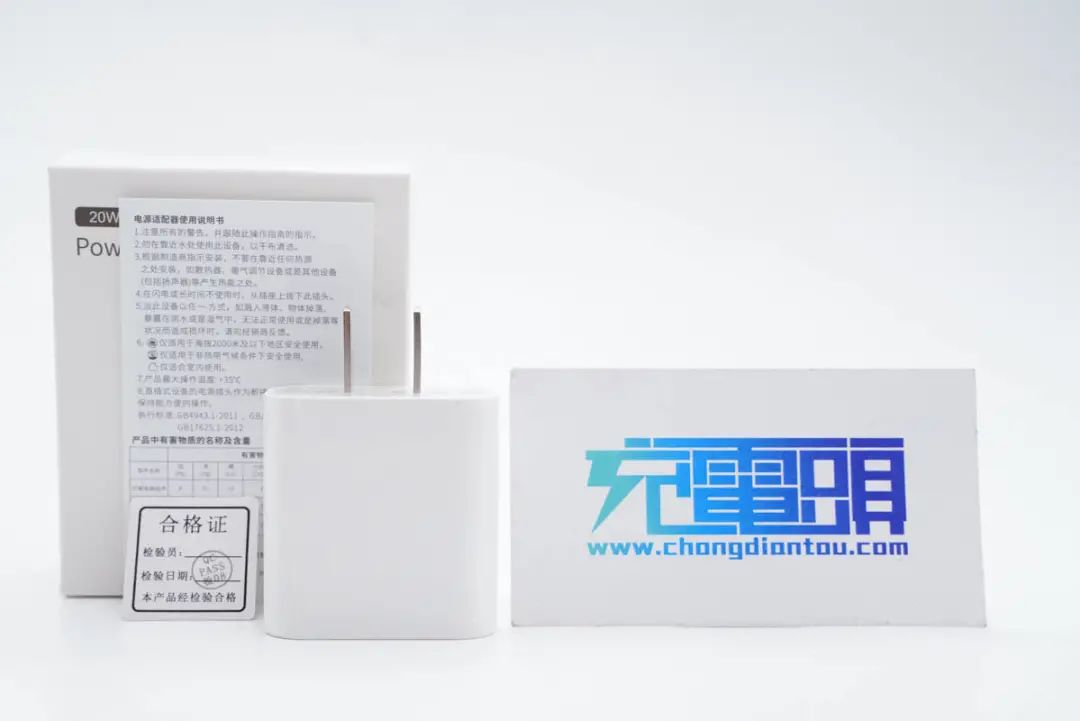

包装内含充电器、使用说明书和合格证。

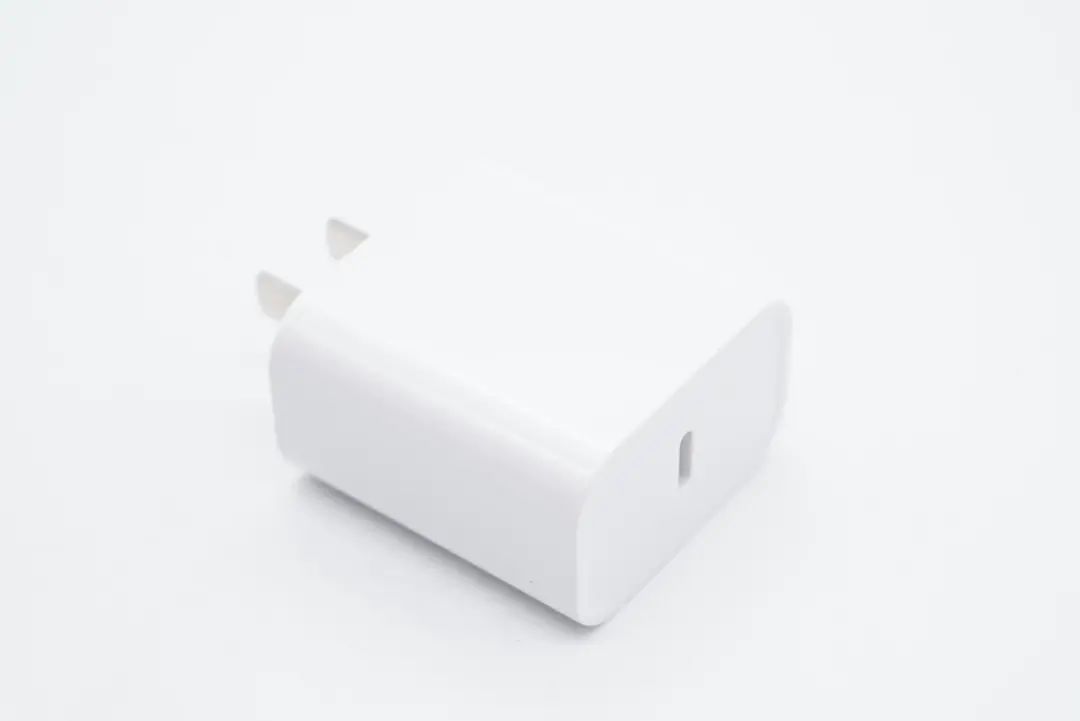

电器采用PC材质白色外壳，腰身高光亮面处理，两侧过渡圆润，输出顶面微凹，整体风格简约。

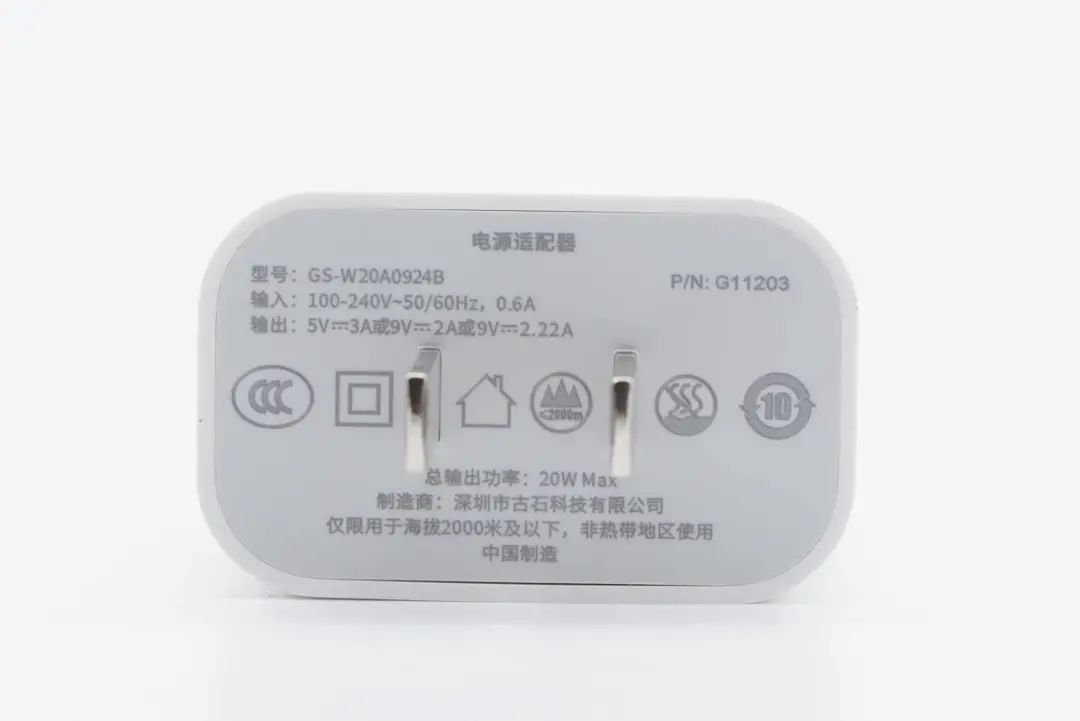

充电器采用固定式国标插脚，输入端外壳上印有充电器参数

型号：GS-W20A0924B

输入：100-240V 50/60Hz 0.6A

输出：5V3A、9V2A、9V2.22A

总输出功率：20W Max

制造商：深圳市古石科技有限公司

充电器已经通过了CCC认证。

顶面配有单USB-C口，居中设计。

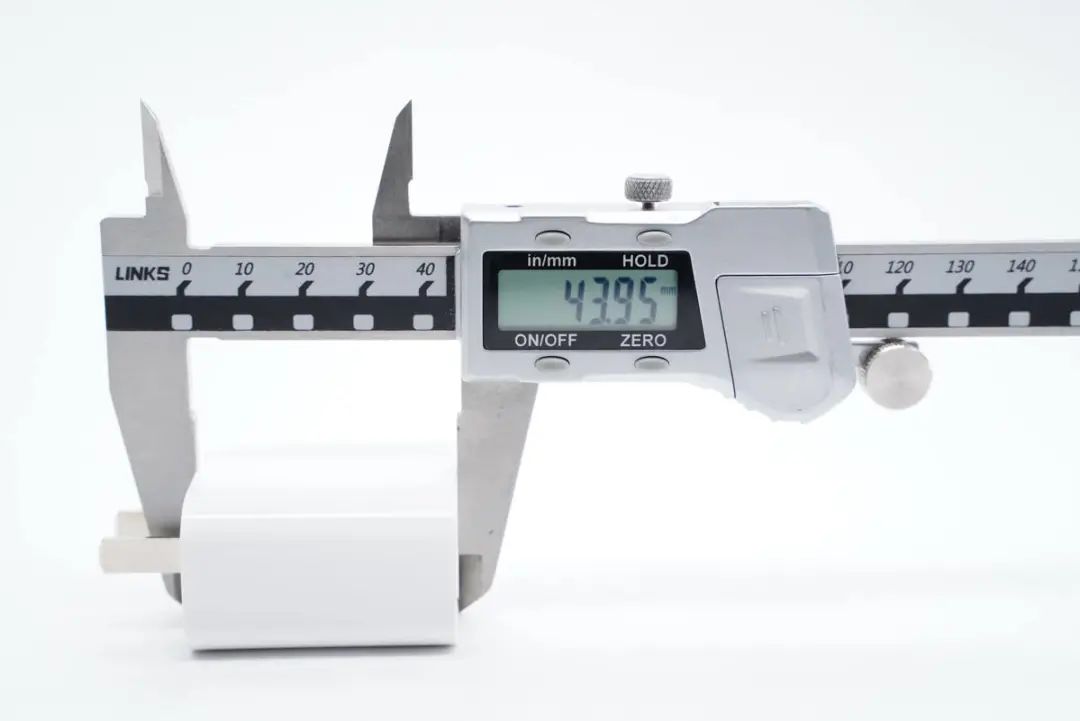

测得充电器机身高度为43.95mm。

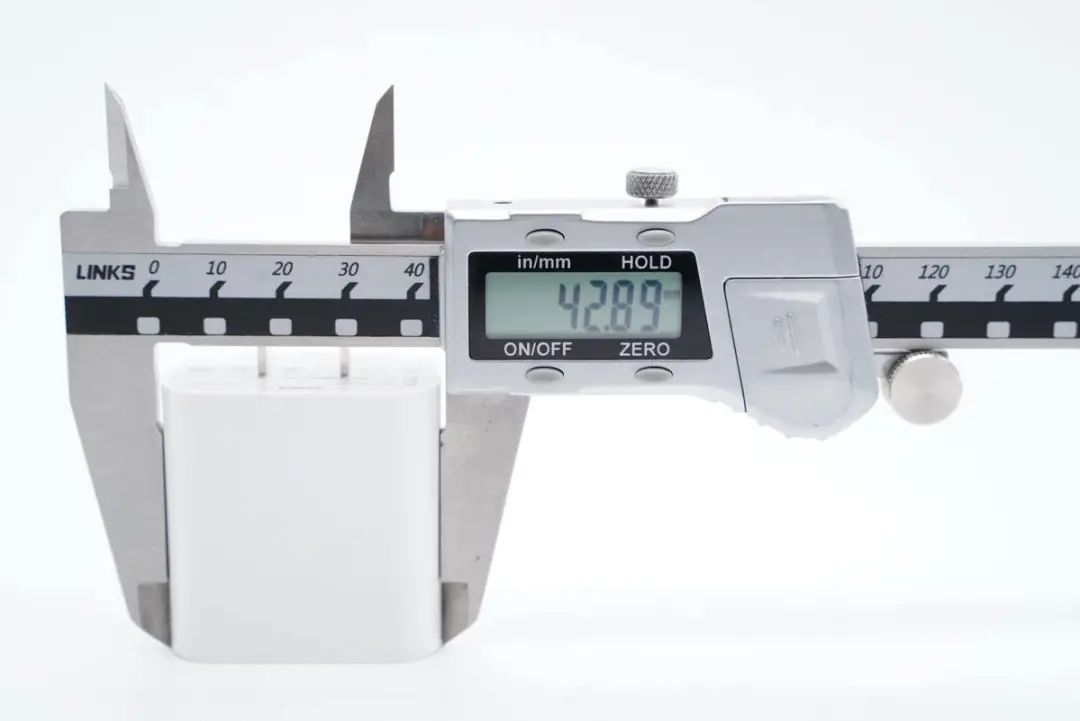

宽度为42.89mm。

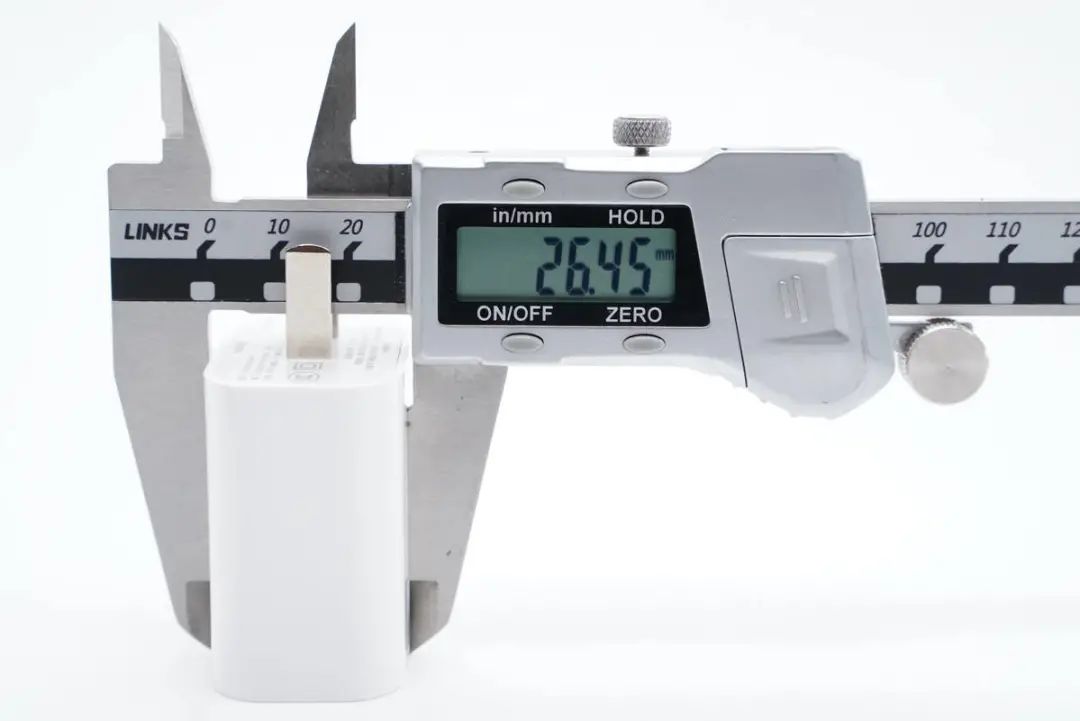

厚度为26.45mm。

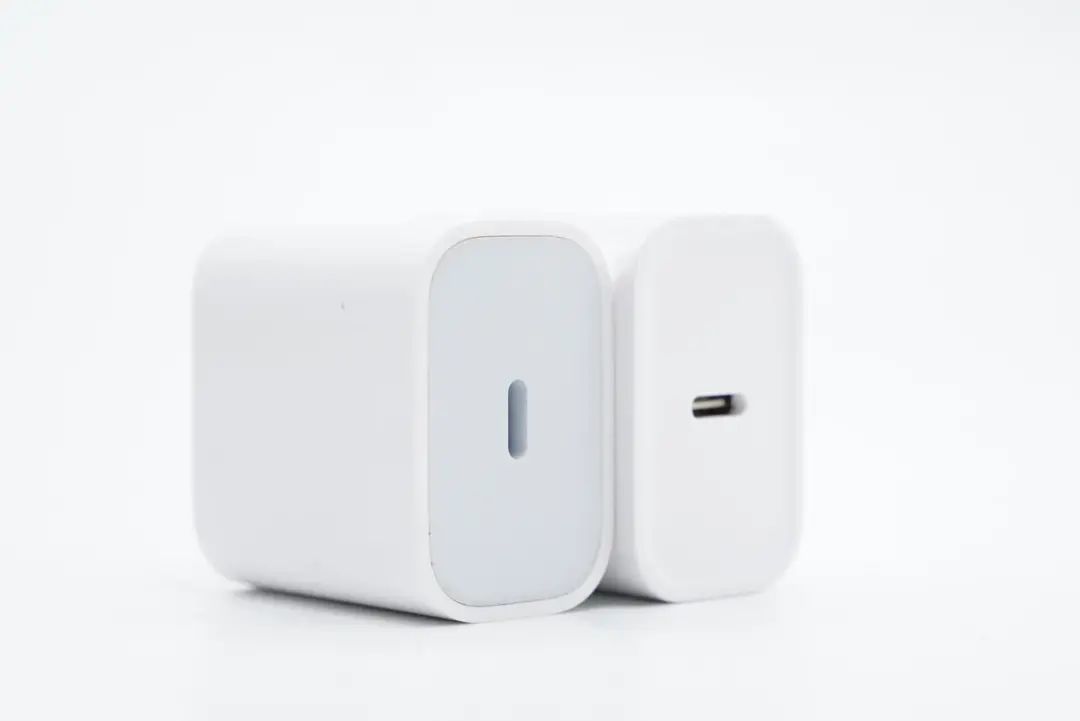

和苹果20W充电器对比，稍大一点点。

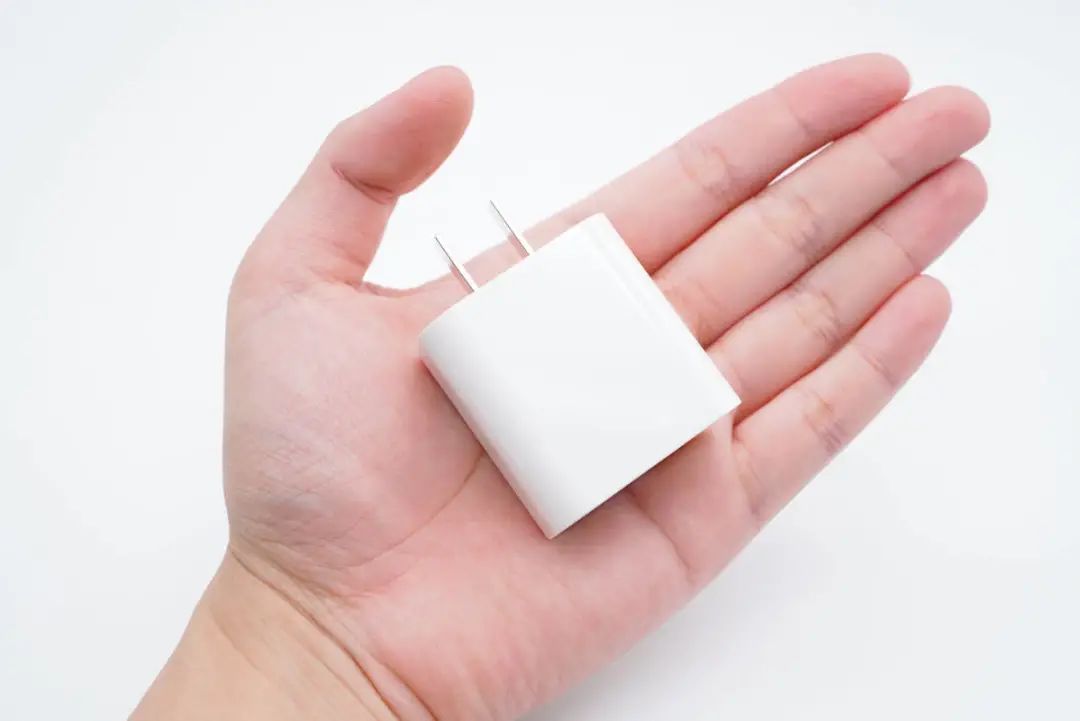

拿在手上的直观感受。

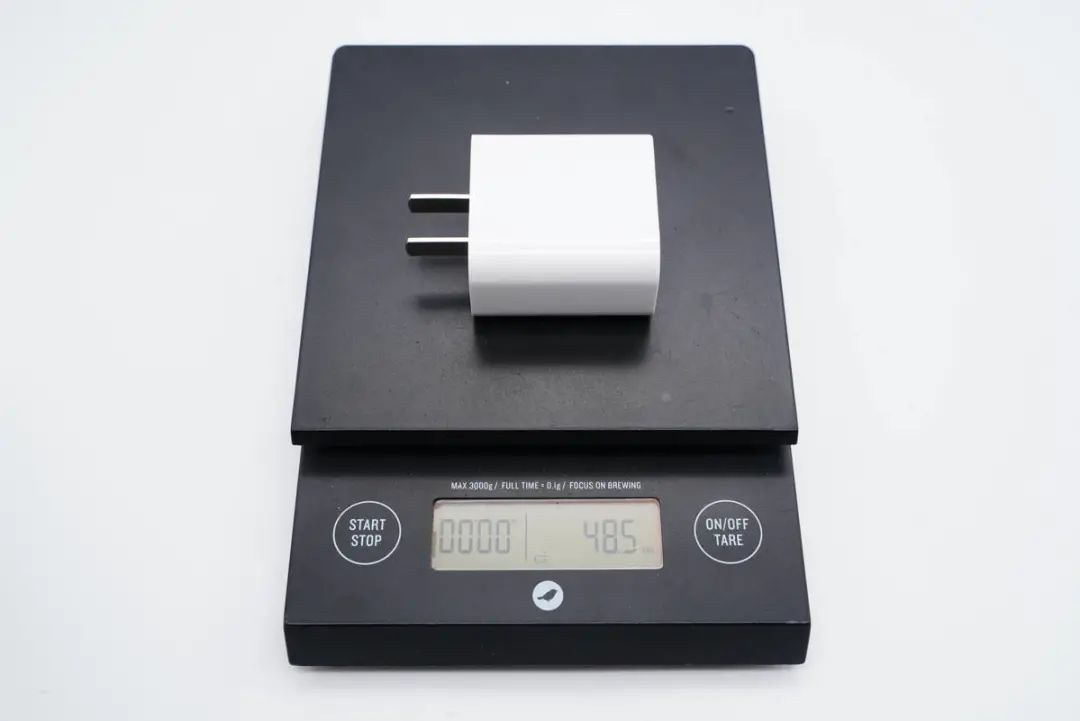

净重约为49g。

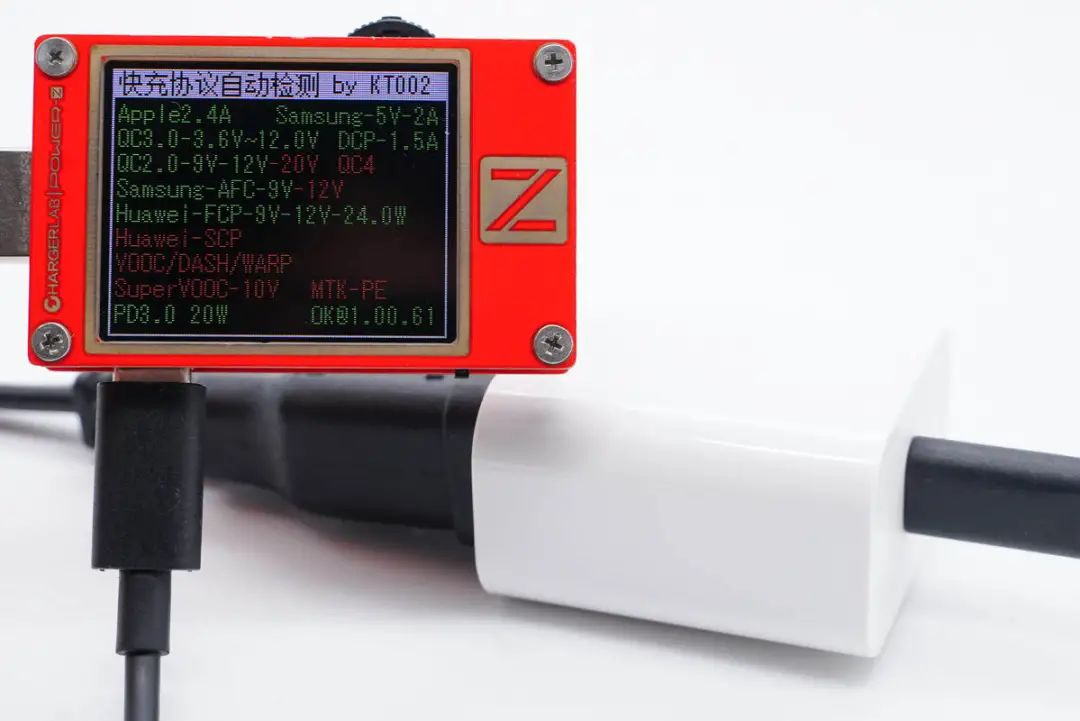

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

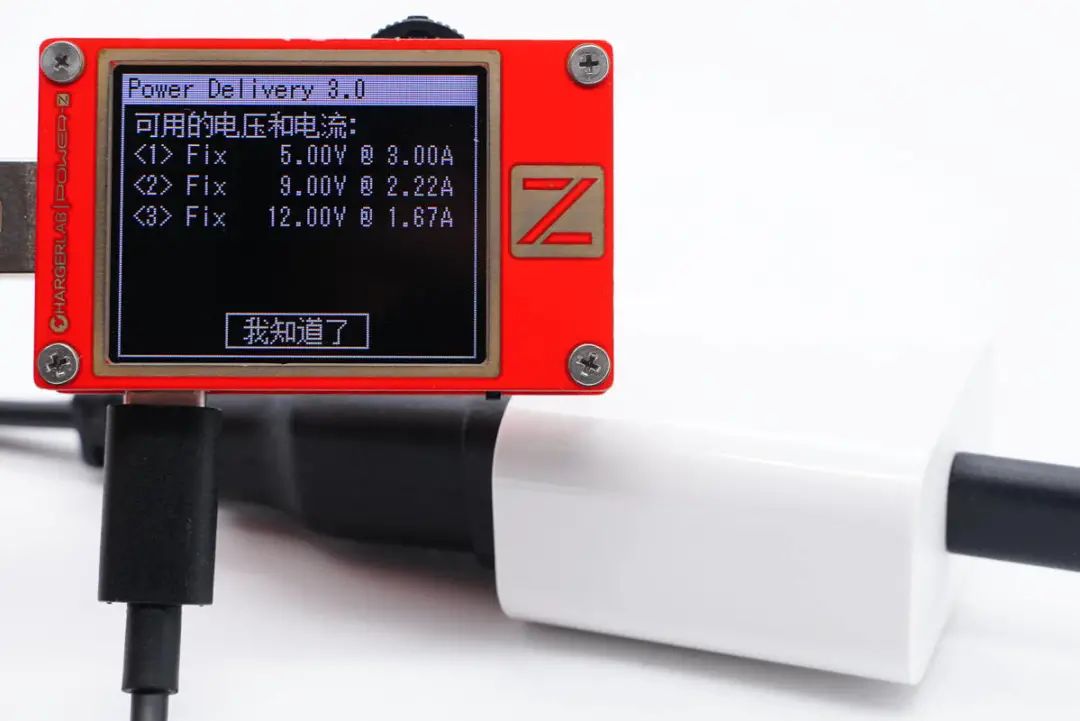

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

二、古石科技20W充电器拆解

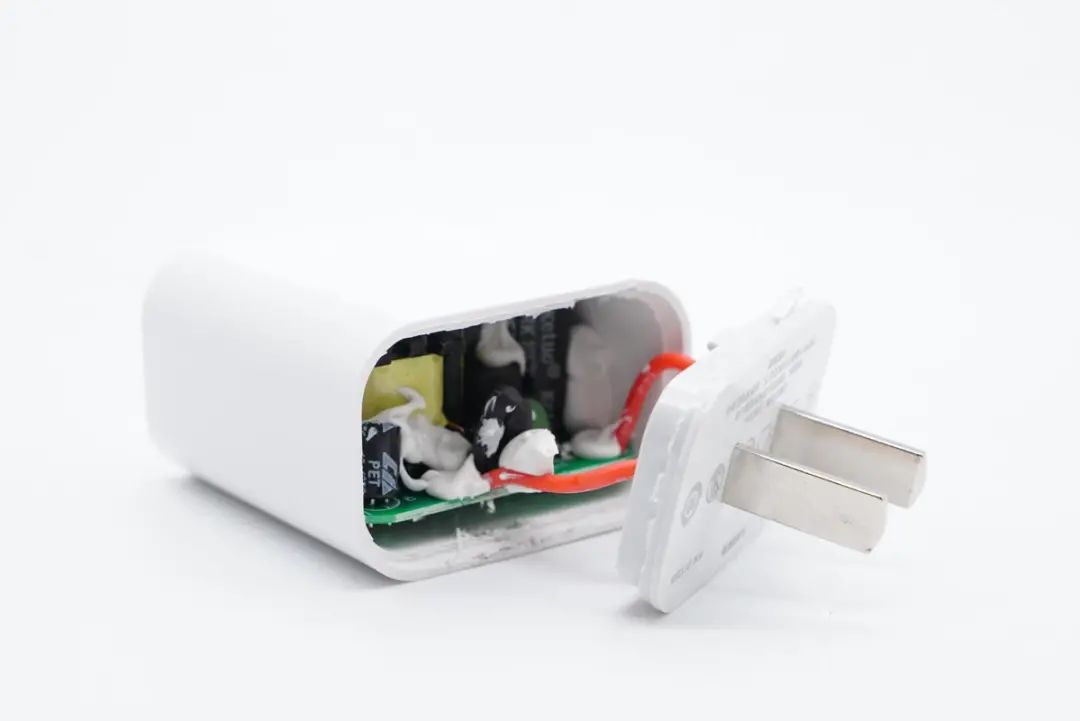

将输入端外壳拆开，超声波焊接封装，内部模块打胶加固。

连接导线焊接处也打胶处理。

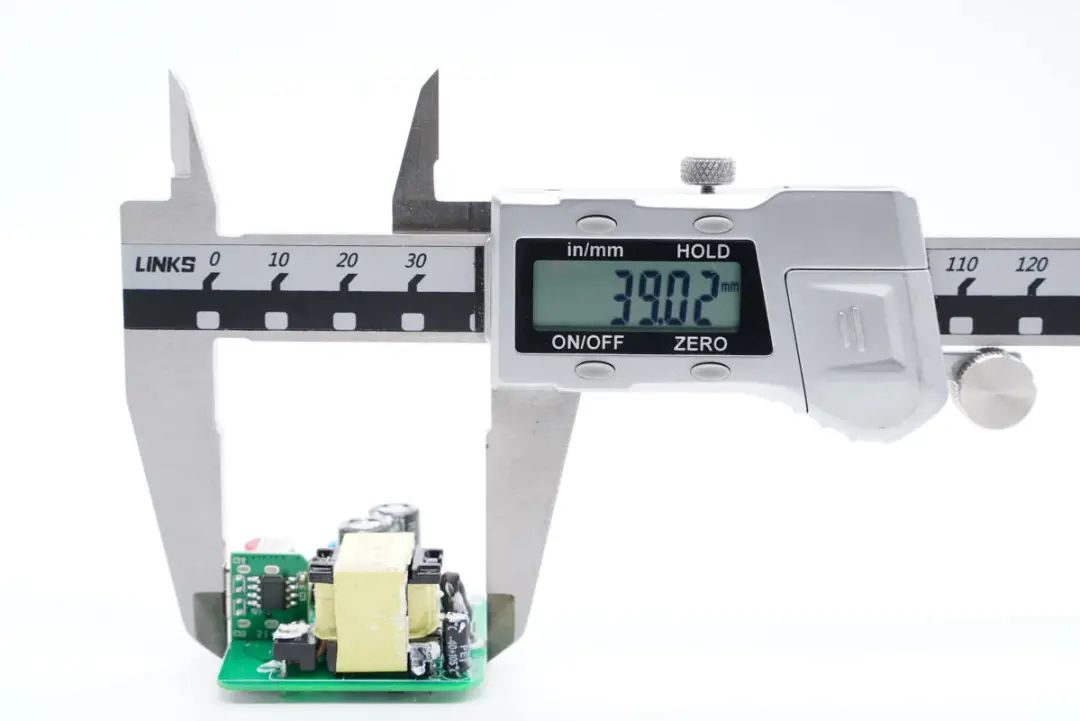

测得模块长度为39.02mm。

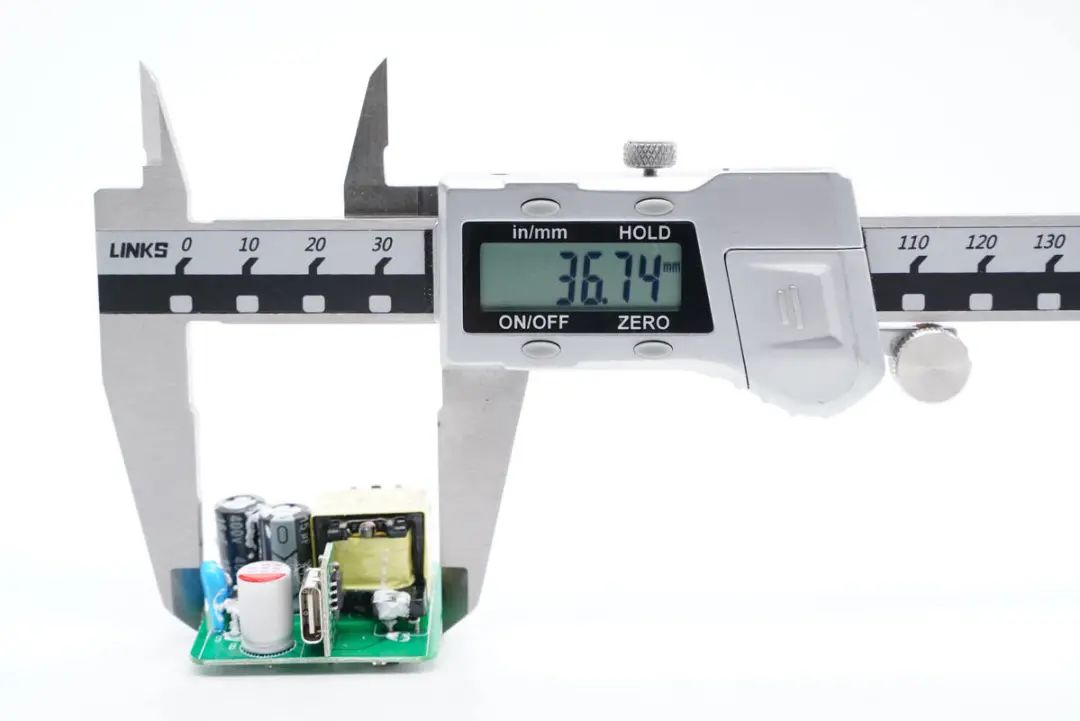

宽度为36.74mm。

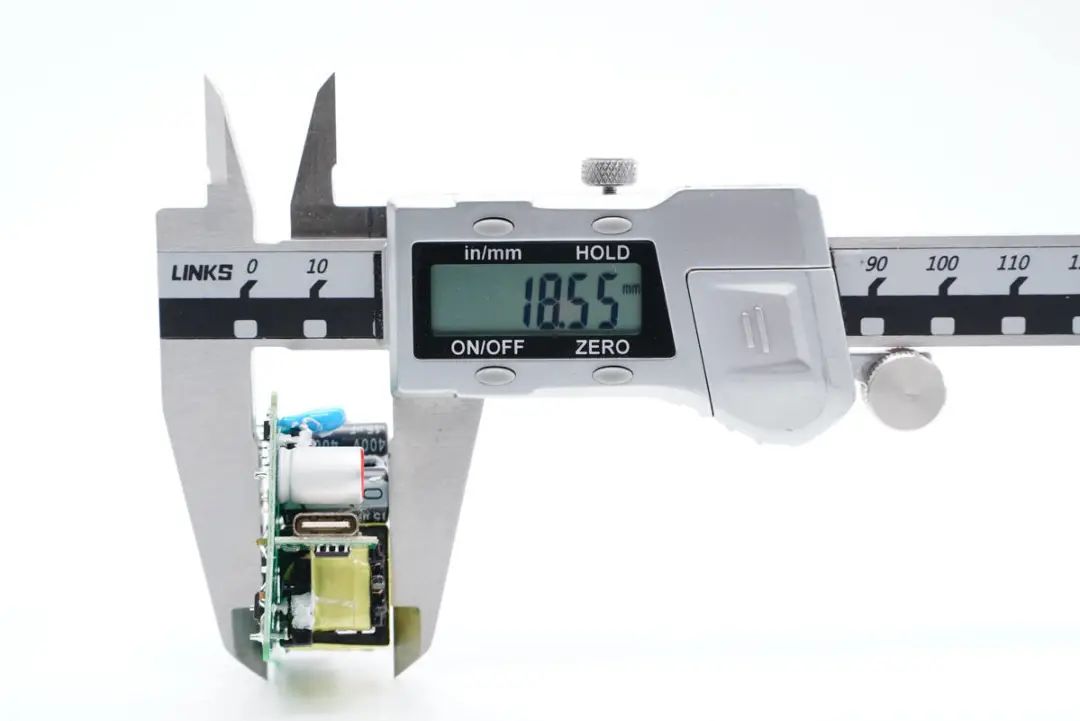

厚度为18.55mm。

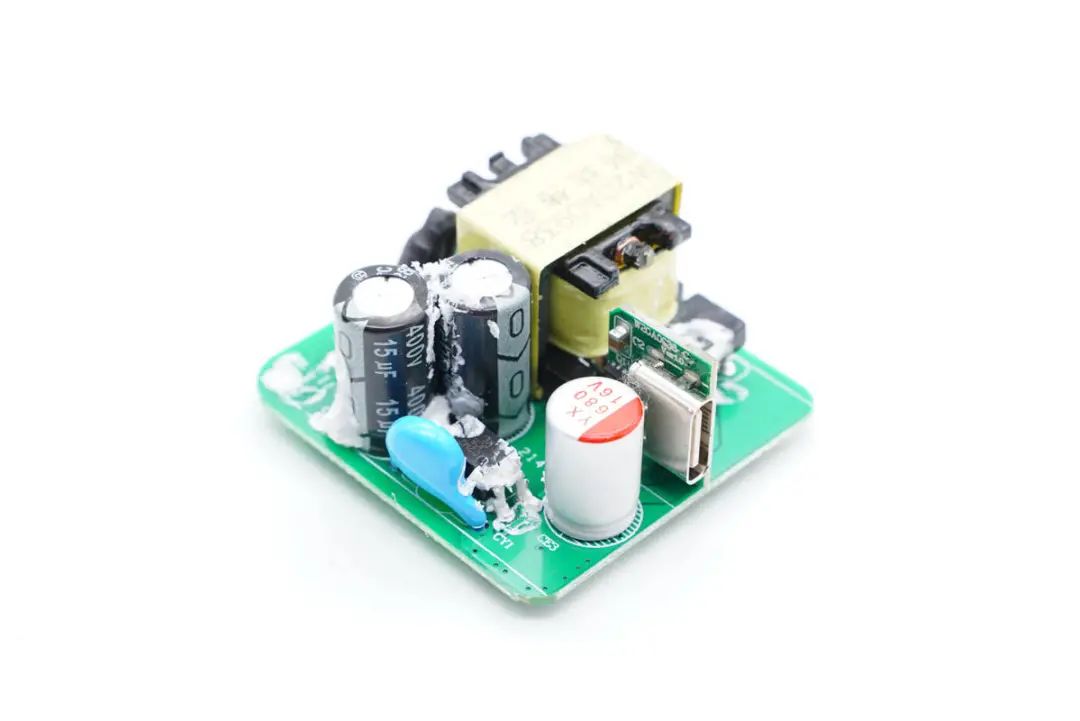

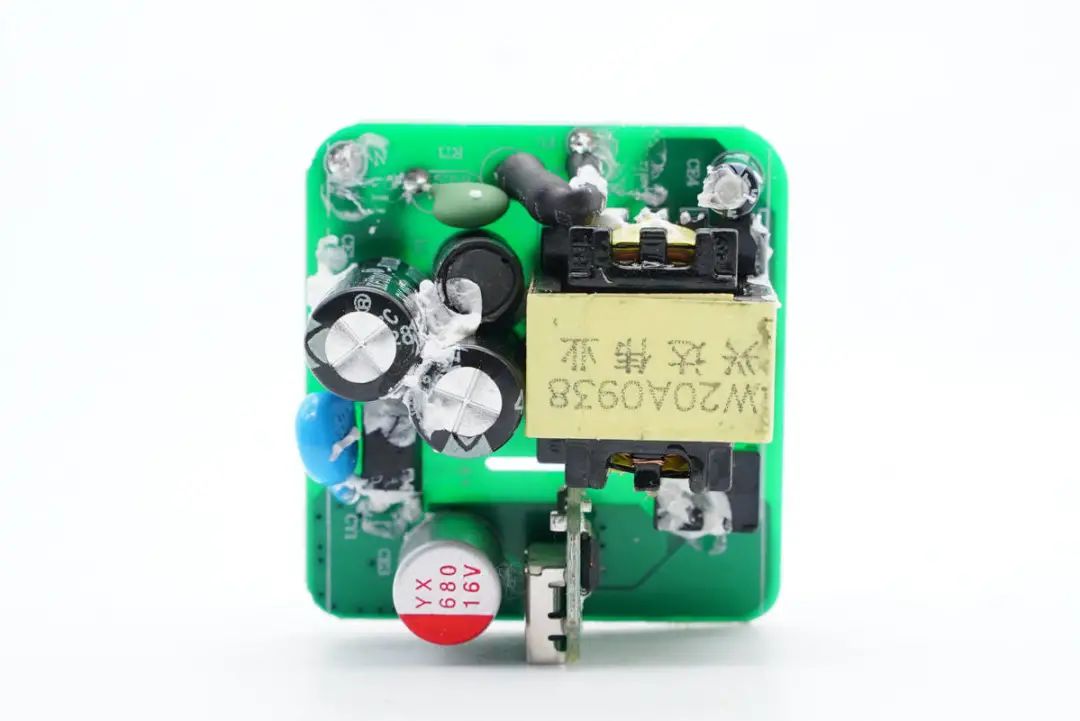

PCB板正面一览，电容、变压器等打胶加固。

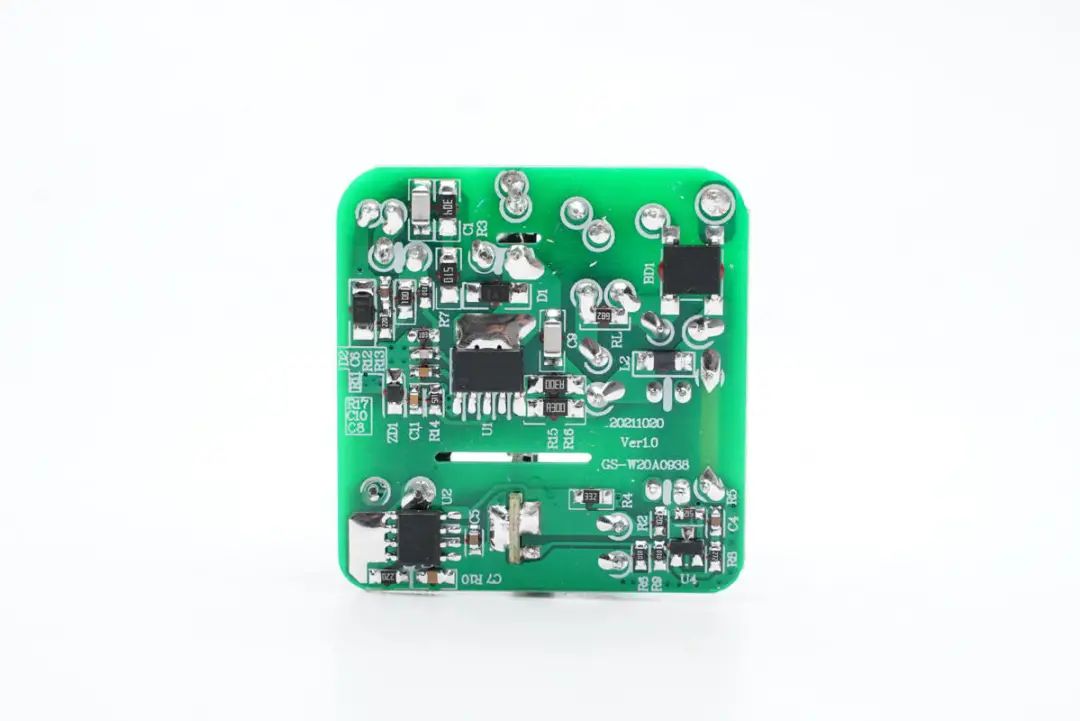

板子背面一览，设有整流桥以及开关电源初次级芯片，板子初级次级分界明显。

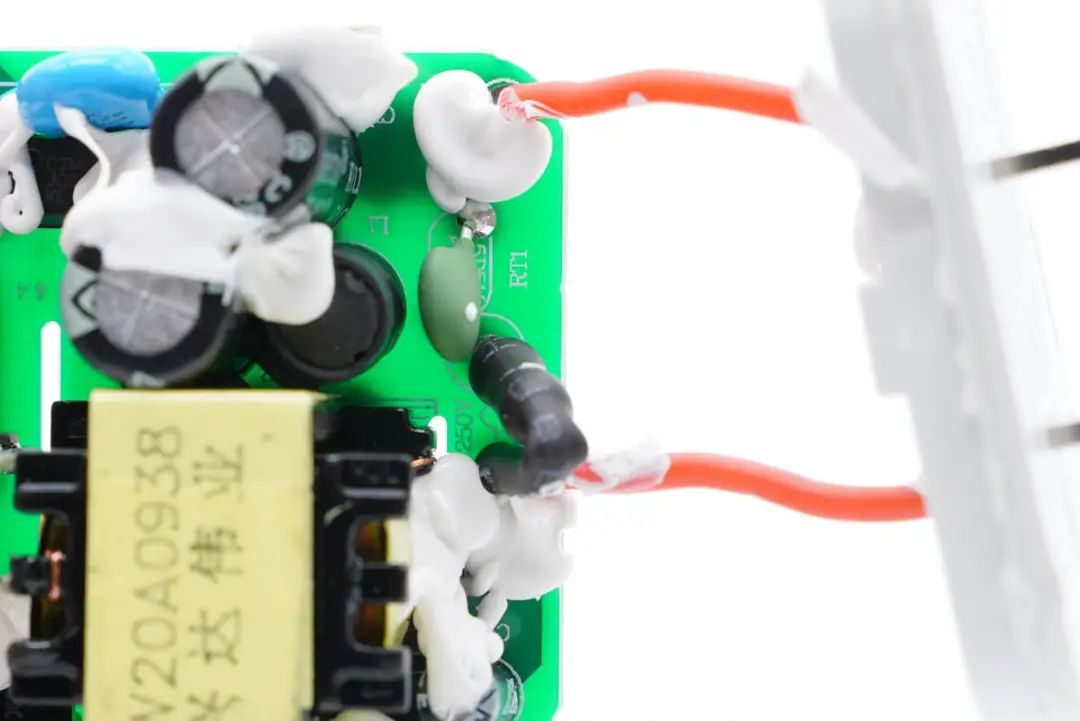

输入端一览，保险电阻、工字电感外套绝缘管。

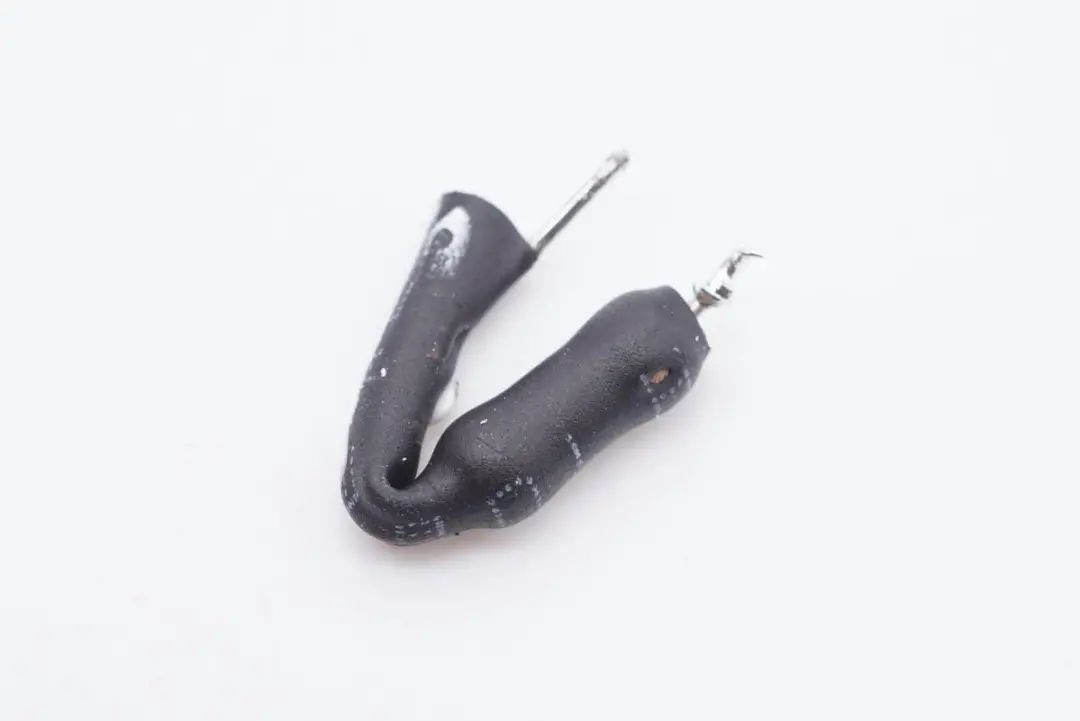

保险电阻特写。

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

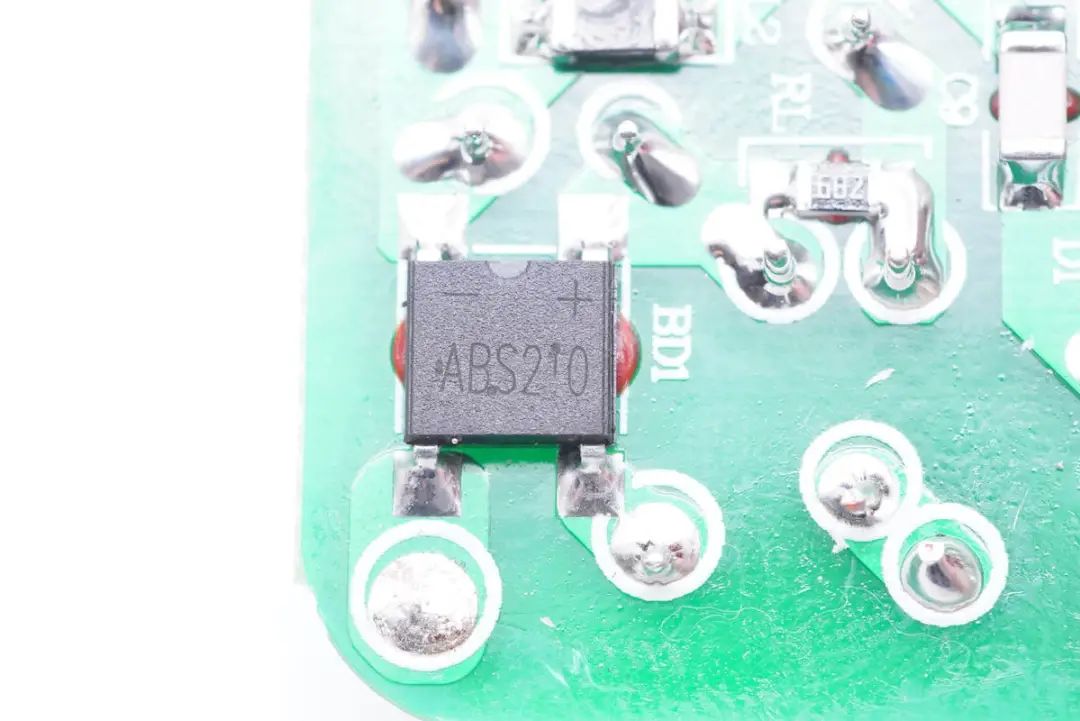

ABS210整流桥特写。

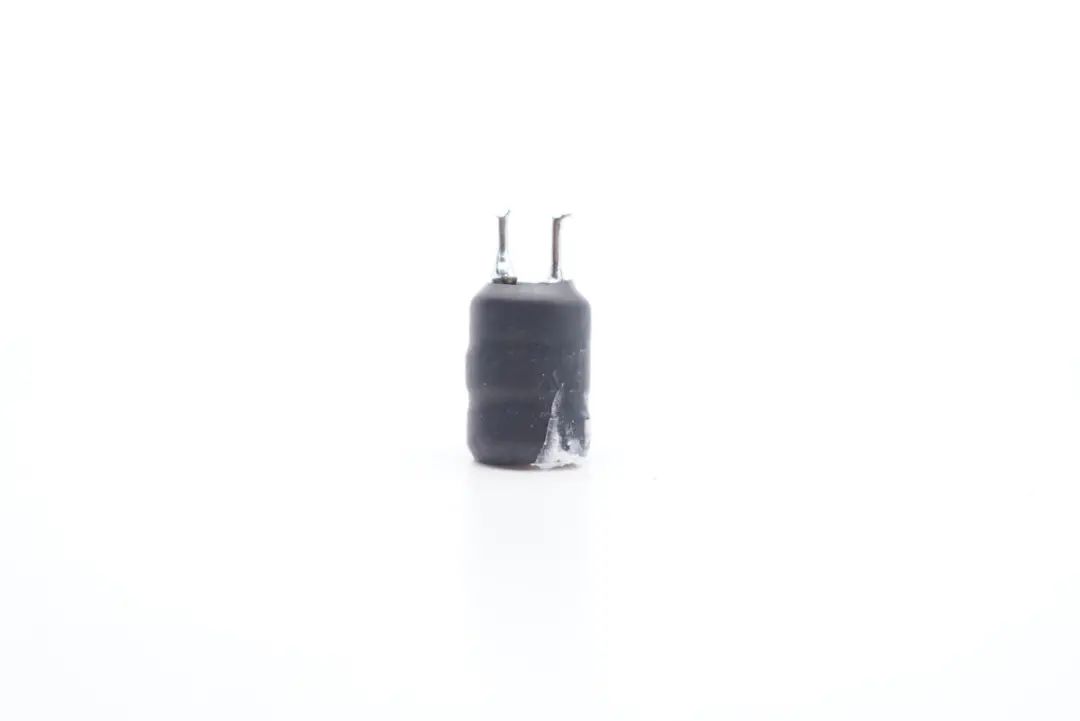

工字电感特写。

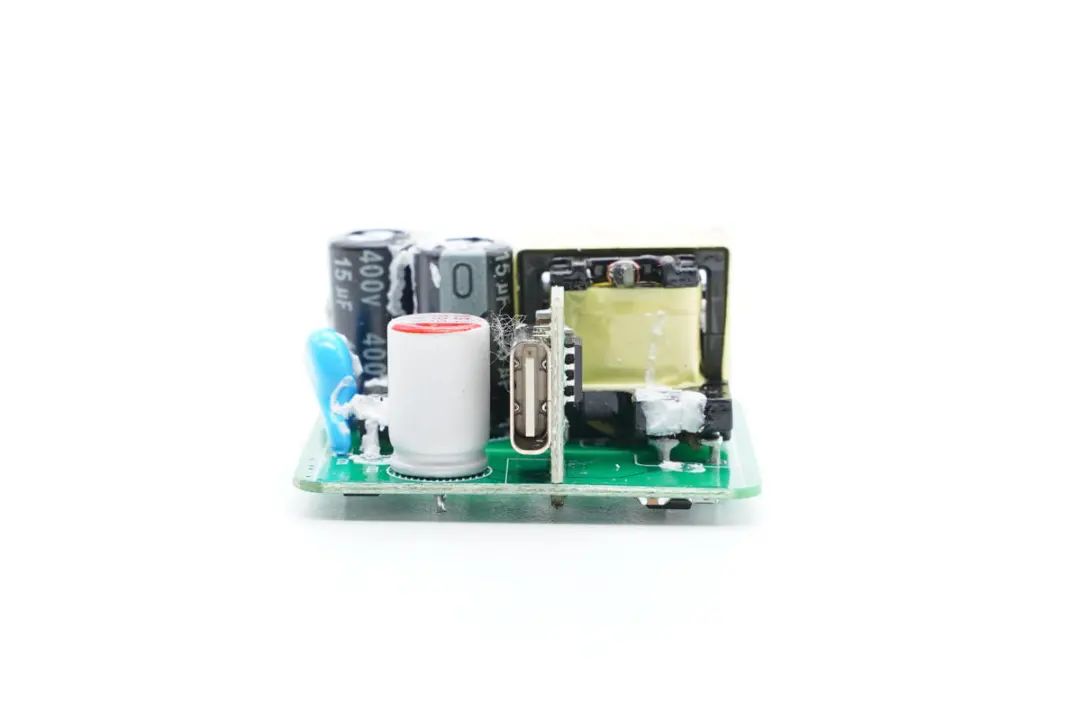

侧边设有初次级滤波电容、Y电容以及光耦。

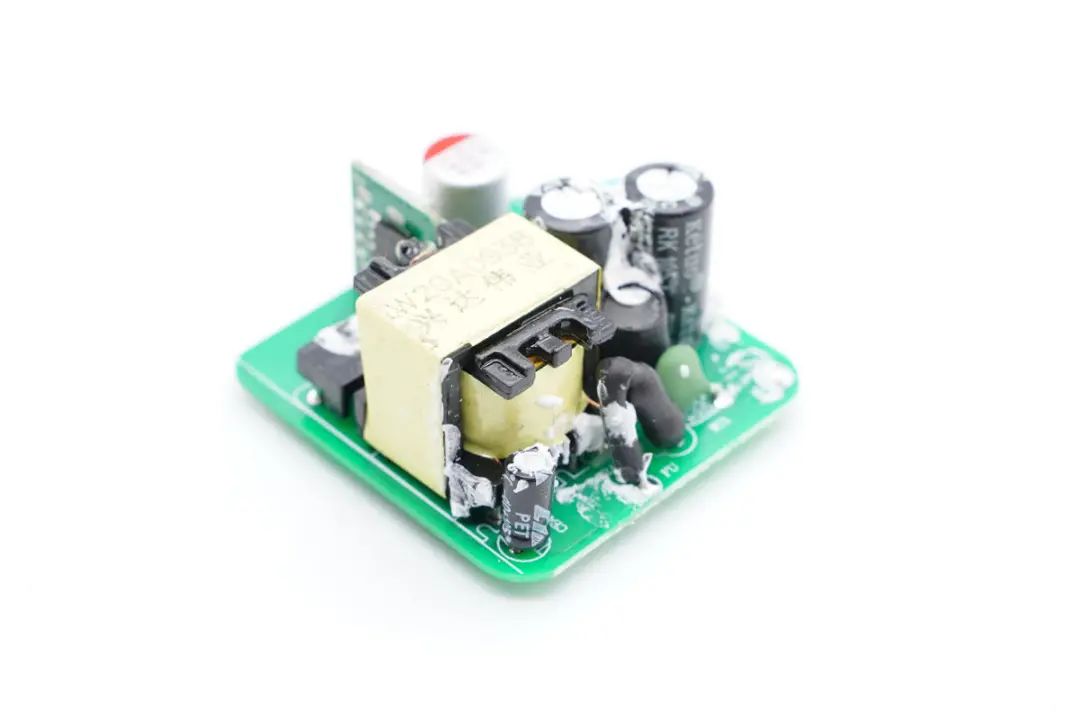

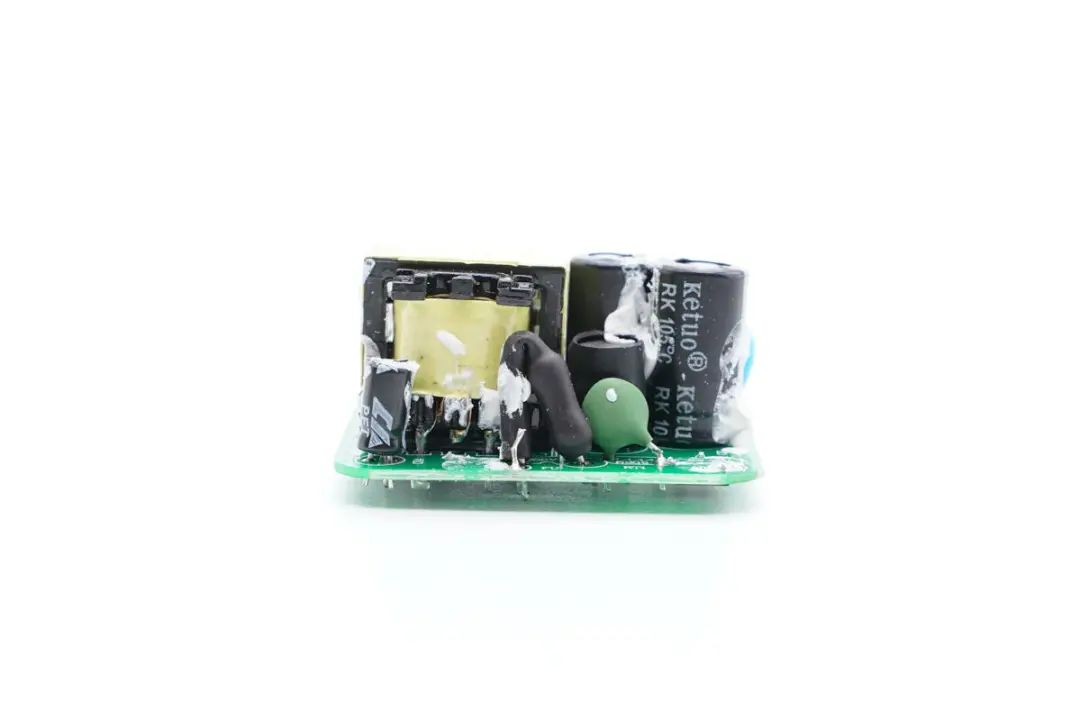

另一侧设有主控芯片供电电容和变压器。

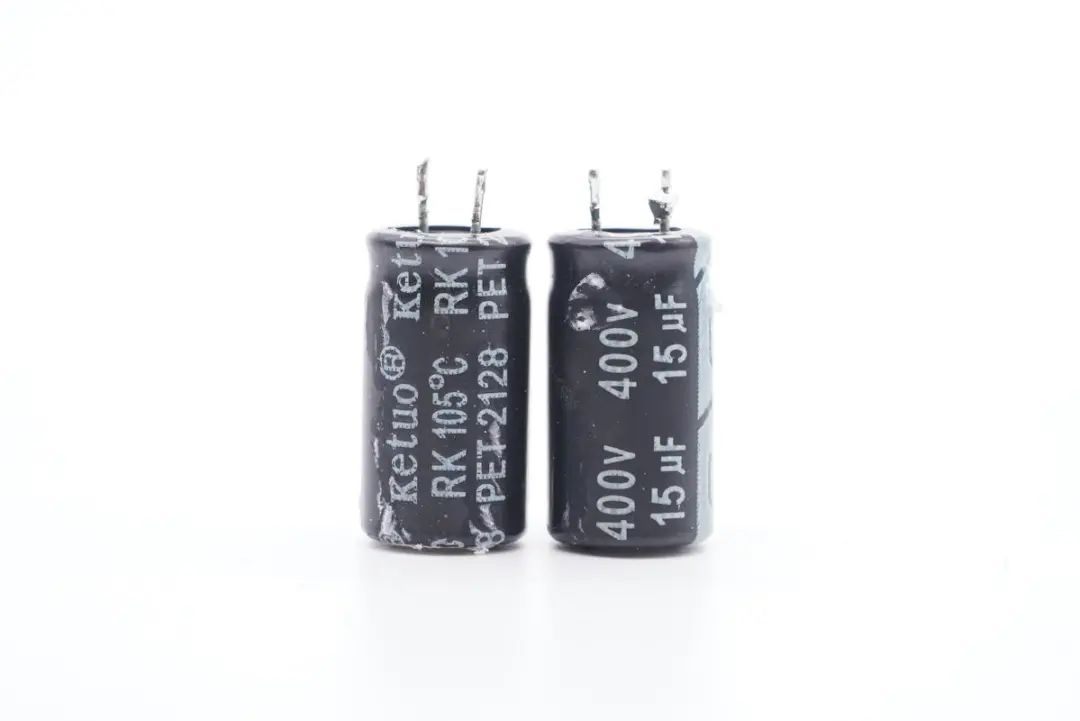

两颗高压滤波电解电容来自科拓，规格均为400V 15μF。

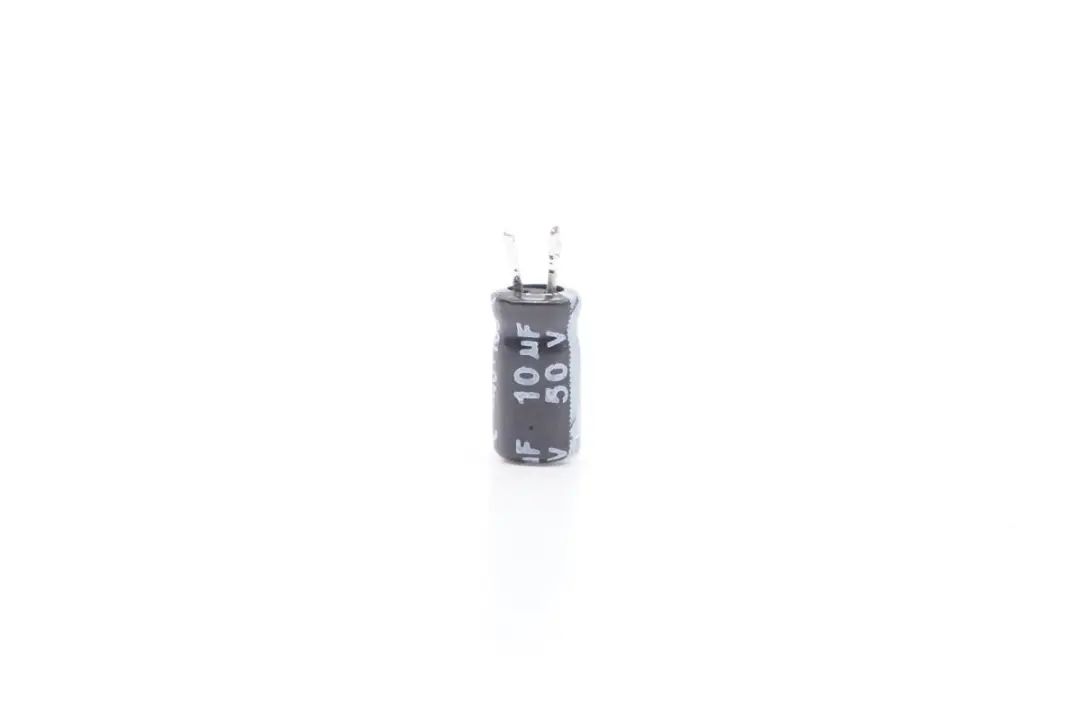

主控芯片供电电容特写，规格为50V 10μF。

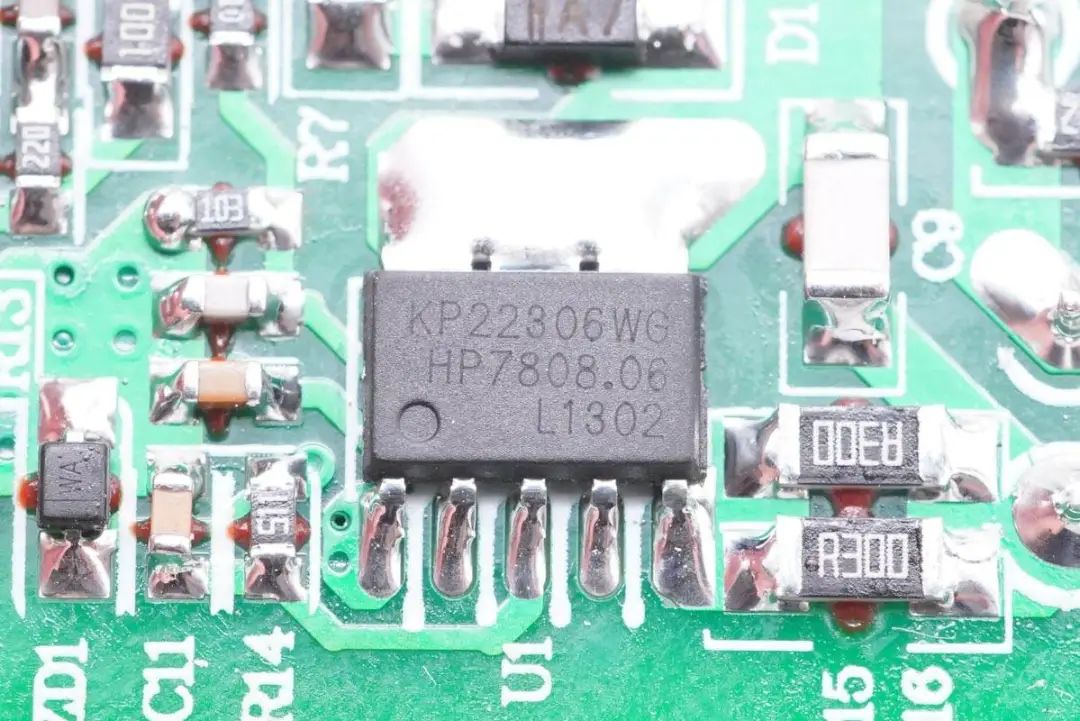

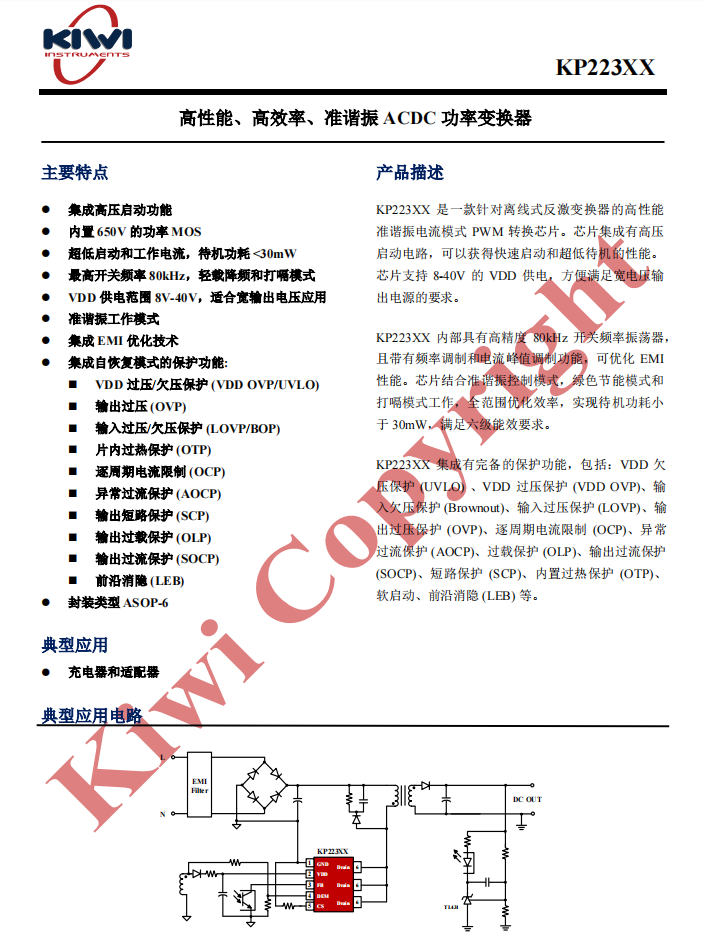

开关电源主控芯片采用必易微KP22306WG，这是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片。集成有高压启动电路，可以获得快速启动和超低待机性能；芯片支持 8-40V的VDD供电，满足宽电压输出电源的要求。

KP223XX内部具有高精度80KHz开关频率振荡器，且带有频率调制和电流峰值调制功能，优化EMI性能。芯片结合准谐振控制模式，绿色节能模式和打嗝模式，全范围优化效率，实现待机功耗小于30mW，满足六级能效要求。

KP223XXWG集成有完备的保护功能，包括：VDD 欠压保护（UVLO）、VDD 过压保护 （VDD OVP）、输入欠压保护（Brownout）、输入过压保护（LOVP）、输出过压保护（OVP）、逐周期电流限制（OCP）、异常过流保护 （AOCP）、过载保护（OLP）、输出过流保护 （SOCP）、短路保护（SCP）、内置过热保护（OTP）、软启动、前沿消隐 （LEB） 等。

独有的ASOP6封装实现了更好的散热性能。该系列产品使用不同的内置MOSFET，其中KP223315AWGA能够满足30W的快充需求，性能优，体积小。

此外必易微还推出了KP22035WGA产品，8~75V宽VDD电压范围，满足客户3.3~20V宽范围30W快充需求

充电头网拆解了解到，必易微快充芯片还被安克可折叠迷你20W快充、NEOQUICK 65W 2C1A三口快充、宜丽客45W PD快充充电器、THEONE 65W 1A1C快充充电器、紫米新款20W PD快充、品胜迷你20W 1A1C快充、傲基20W PD快充、努比亚22.5W方糖快充等快充产品采用。

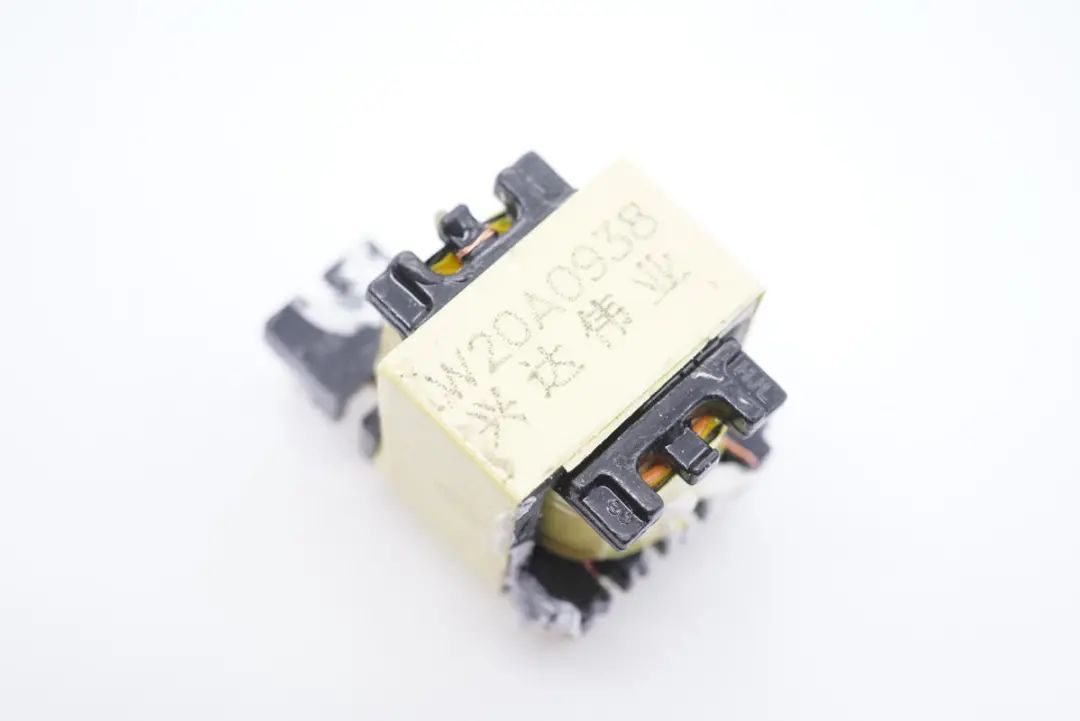

变压器特写，来自兴达伟业。

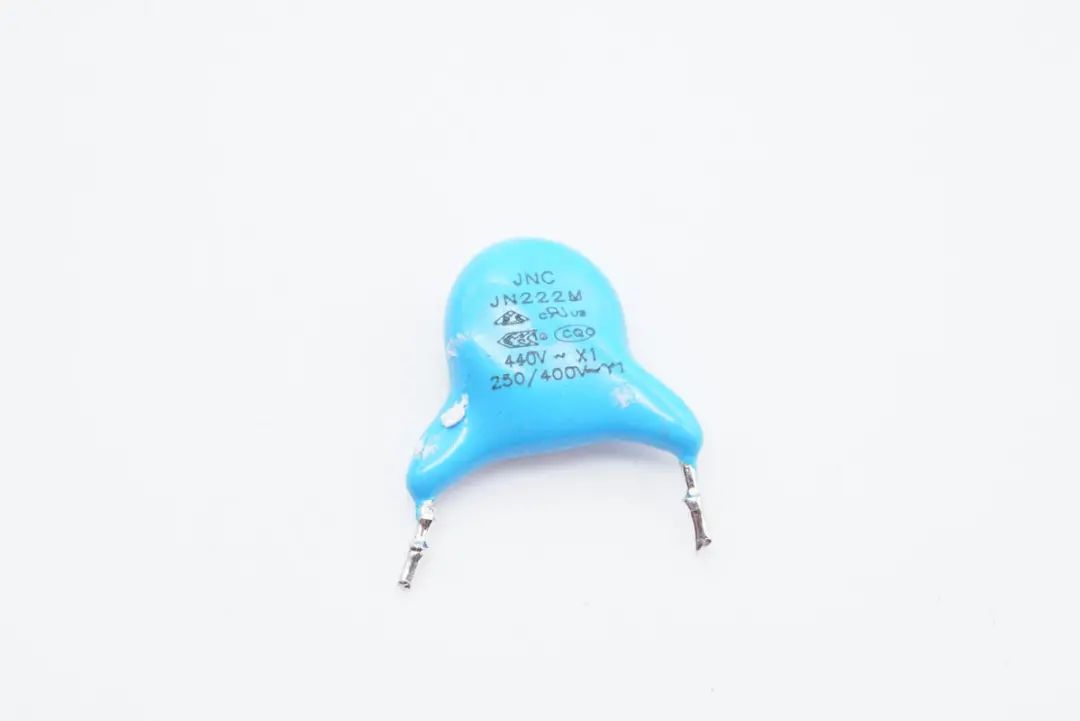

Y电容特写。

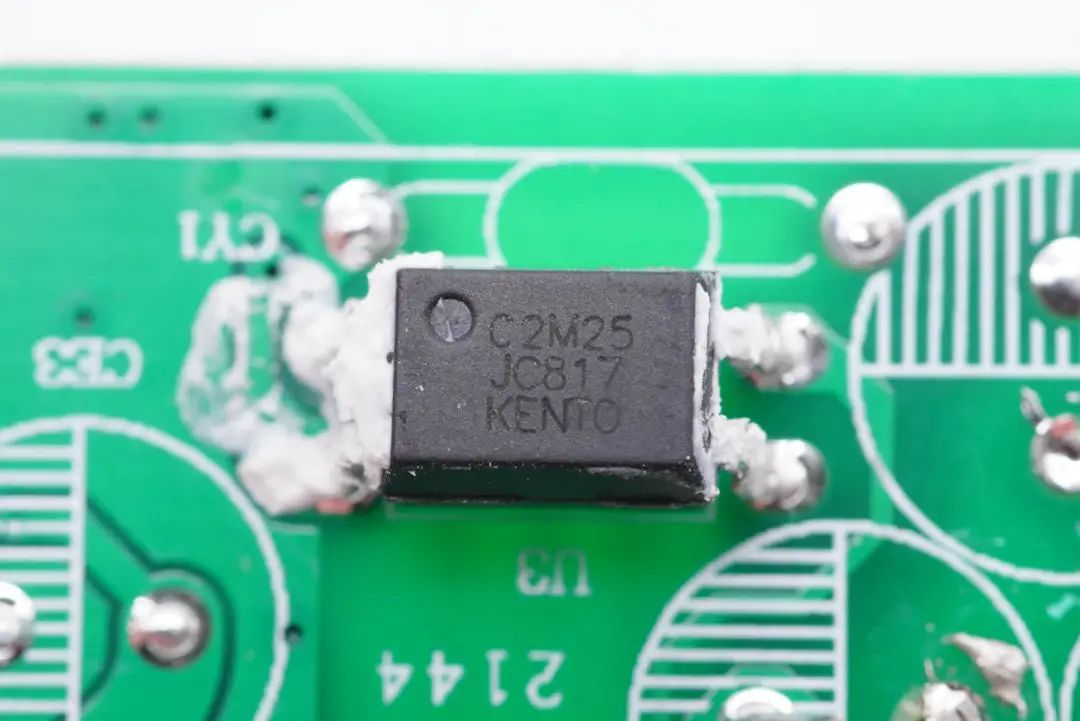

JC817光耦，用于输出电压反馈。

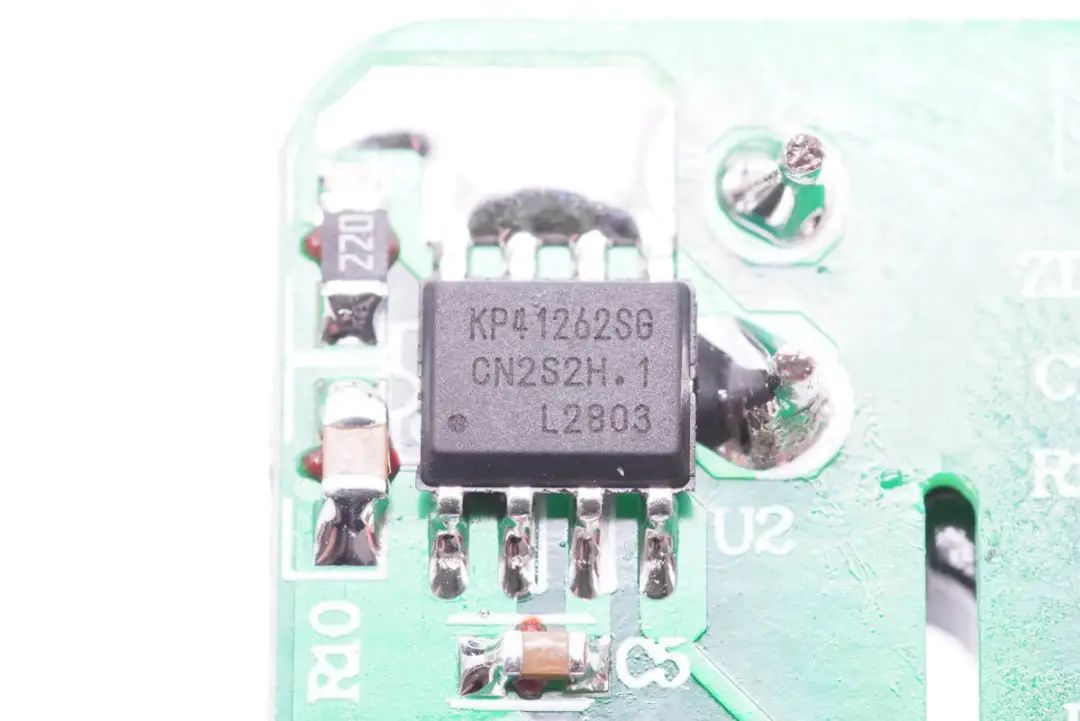

次级同步整流芯片同样采用必易微KP41262SG。这是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置超低导通阻抗MOSFET以提升系统效率。支持High Side和Low Side配置，同时支持系统断续工作模式(DCM)和准谐振工作模式(QR)。

必易微KP41262SG资料信息。

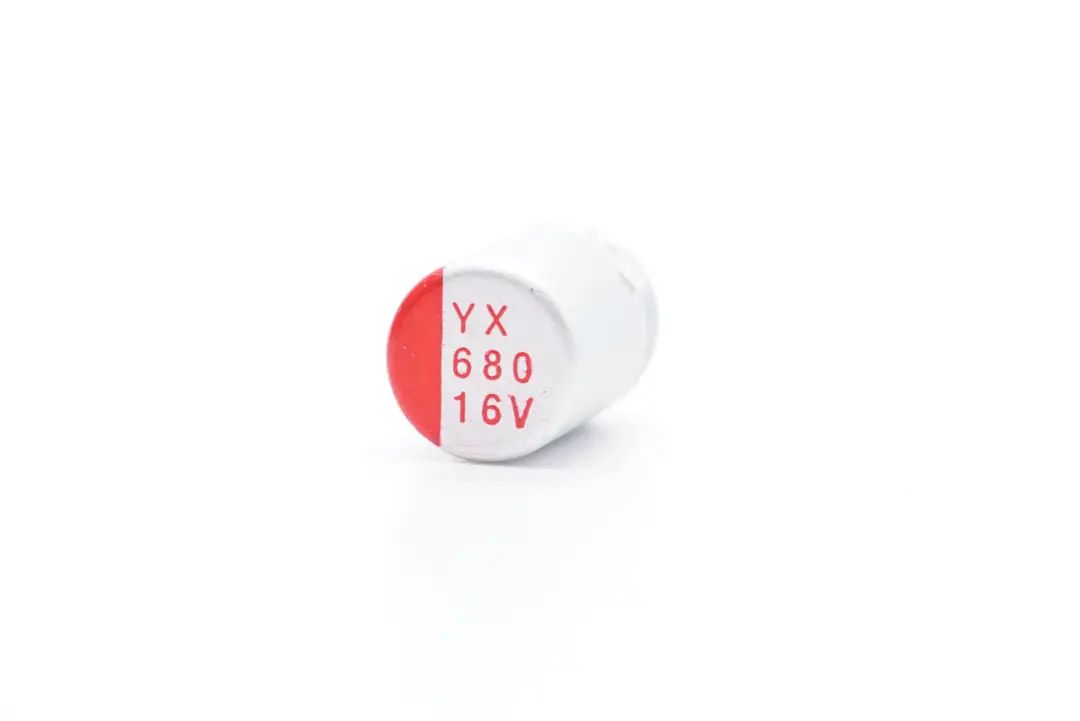

输出滤波固态电容来自福建云星电子，规格为16V 680μF。

输出端一览，USB母座焊接在小板上。

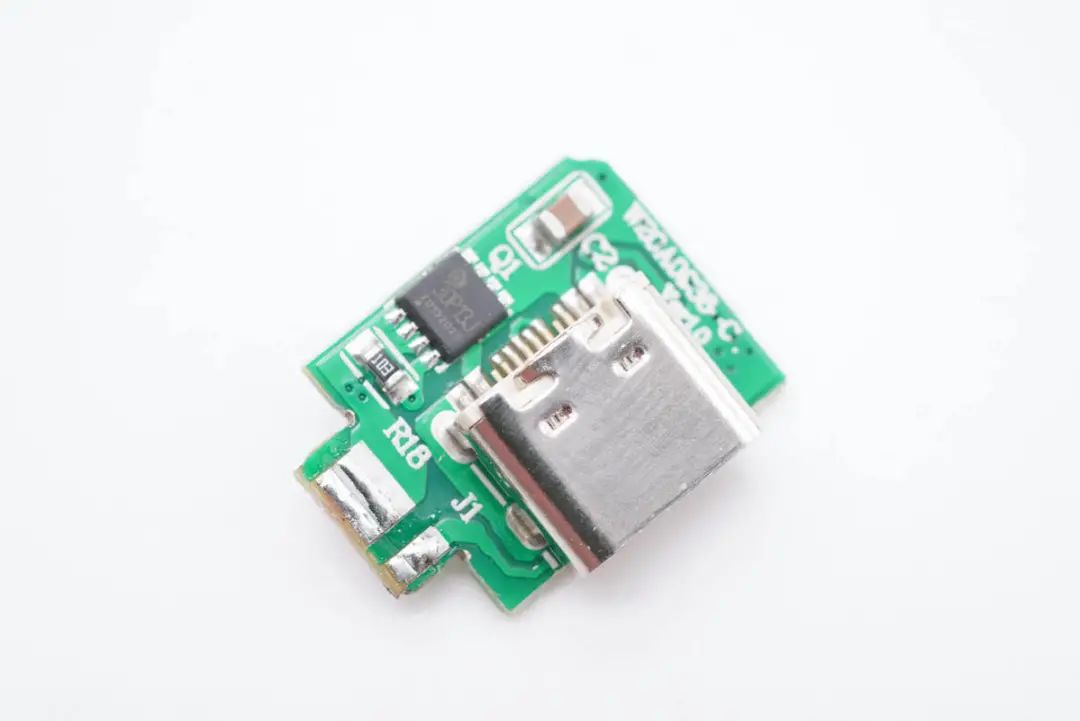

将小板拆下，正面设有一颗输出VBUS开关管。

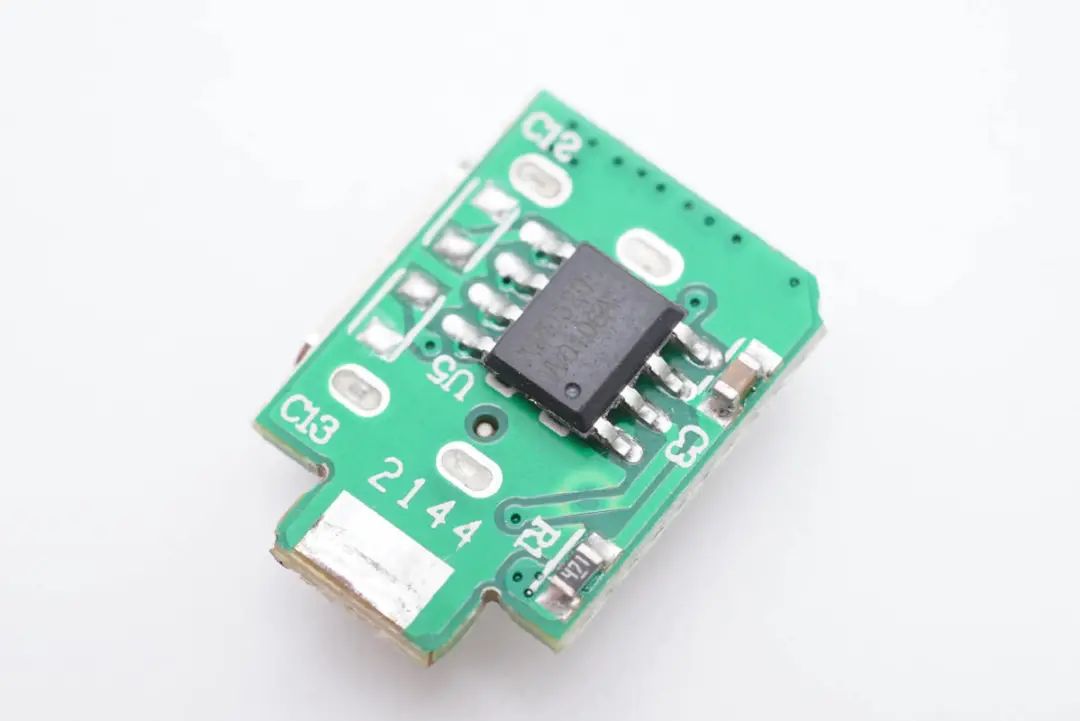

另一面有一颗协议芯片。

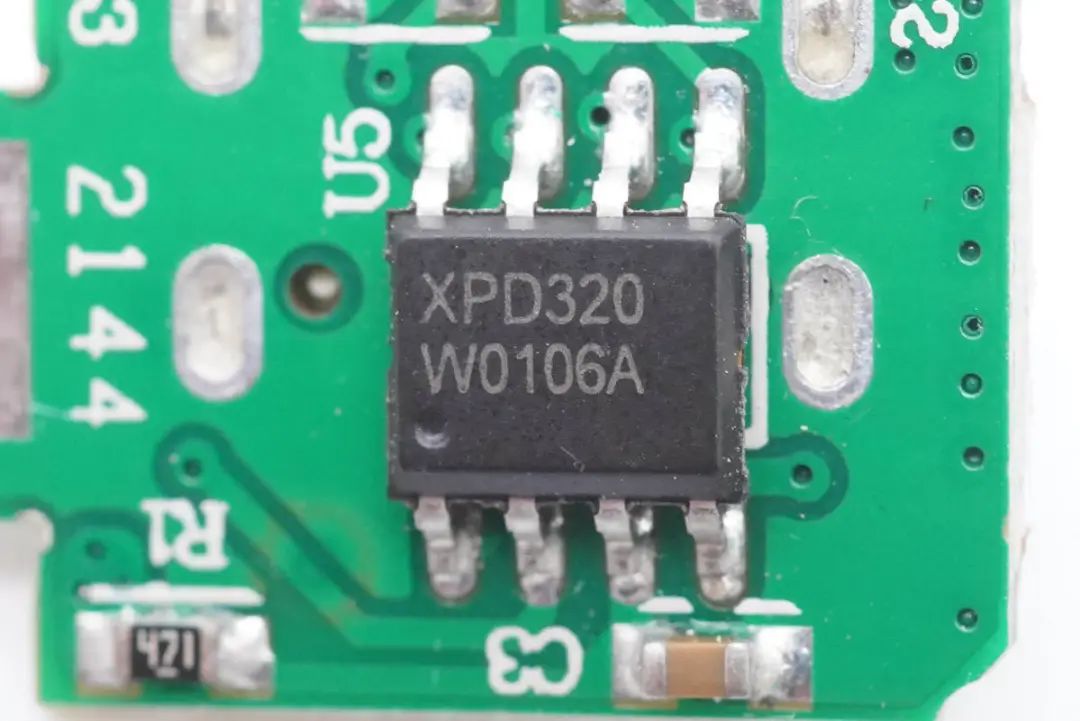

PD快充协议芯片采用云矽半导体XPD320。其支持QC2.0/3.0/3.0+、AFC、FCP、SCP、PD3.0和PPS等快充协议，PDO可配置5V、9V、12V，最大输出功率高至36W。支持过压/欠压保护，CC1/CC2/DP/DM 过压保护，采用ESOP8封装。

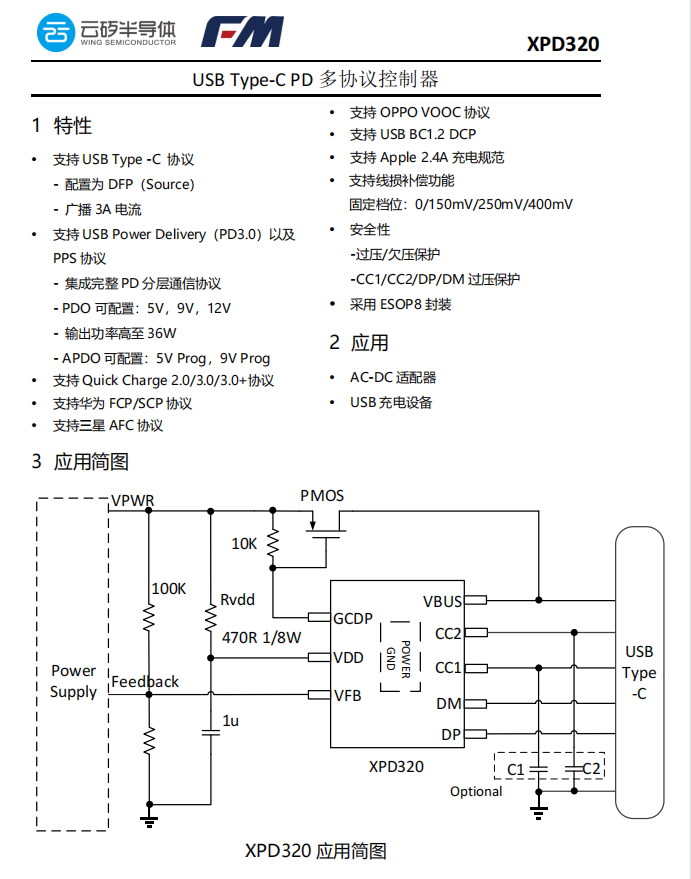

云矽半导体XPD320资料信息。

充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

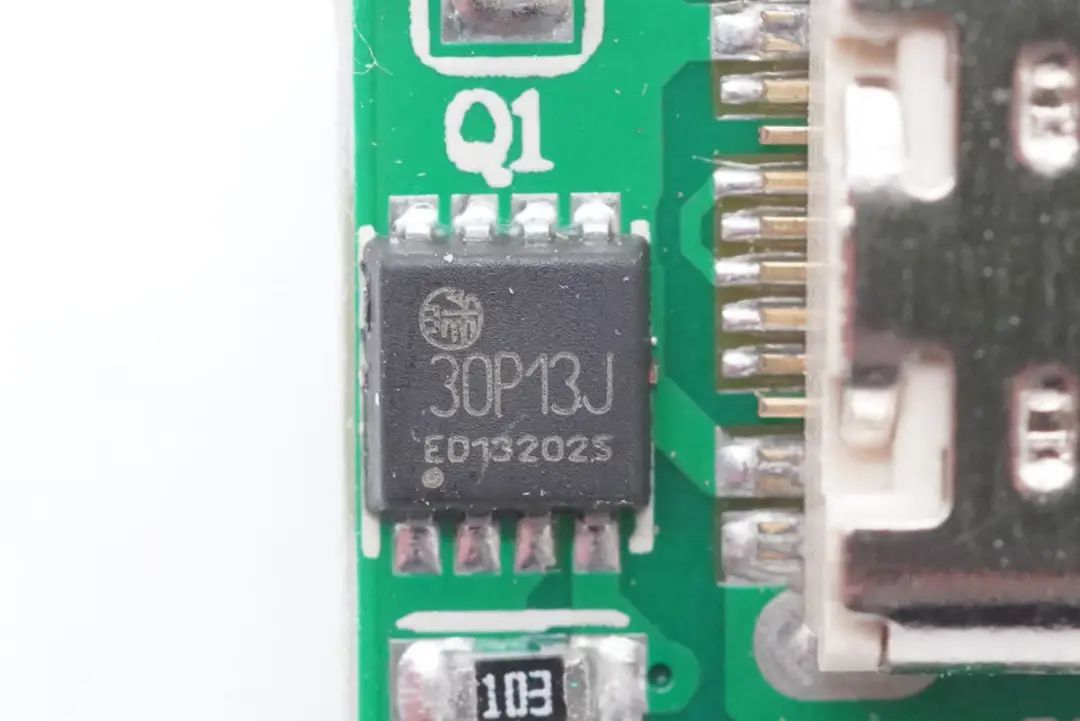

输出VBUS开关管采用华瑞微HRT30P13J，PMOS，耐压30V，DFN3*3_8L封装。

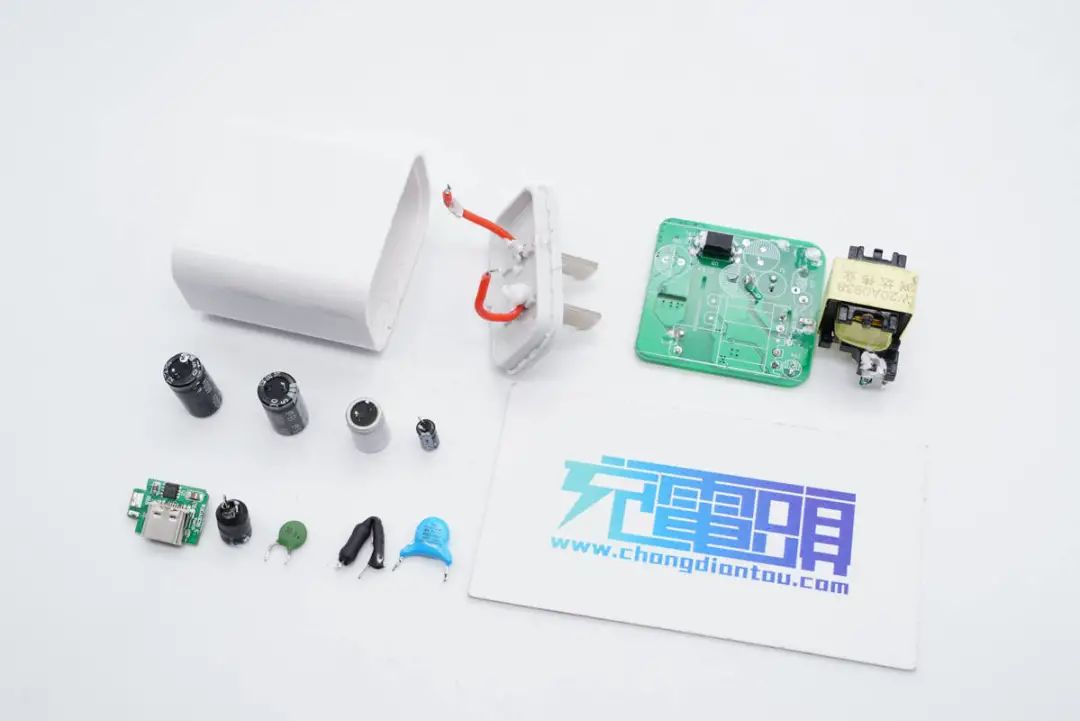

全部拆解完毕，来张全家福。

充电头网拆解总结

古石科技这款充电器基于必易微KP22306+KP41262 QR开关电源方案设计，方案集成度高，电路板看上去十分简洁也正是得益于这套方案的加持，设计十分简单，有助于工程师设计包括热门迷你充在内的新品快充，同时在成本、加速上市等方面也更具优势。

实际上，在20~30W功率范围，必易微还有KP22306/8/15+KP41262全系列高集成方案可供客户选择，即便是iPhone 13 Pro Max新机支持27W快充，基于必易微上述方案都能设计出相应的快充产品满足市场需求。
