不容小觑的硬实力，工业RJ45连接器仍在主导工业连接

电子发烧友网报道（文/李宁远）工业场景中往往有着恶劣的工作环境，这个恶劣不仅体现在湿度、温度上，还体现在振动、EMI电磁干扰上。因此工业环境中的连接难度更大，要求更高。而且随着工业自动化升级，传感器和执行器连接数量显著增加，这种级别的连接不仅要求更小的连接尺寸，更高的连接可靠度，还对高传输速率、低延迟都有着硬性要求。
RJ45连接器，无疑是工业应用中备受关注的一类连接器。虽然RJ45是工业应用中炙手可热的连接器，但起初它并不是为工业应用设计的。在数十年的发展中，这个起初为电话非屏蔽而设计的连接器充分证明了它的耐用性、多功能性以及传输性。RJ45连接器分为非屏蔽和屏蔽两种。屏蔽RJ45连接器插头外围用屏蔽包层覆盖，还有一种专为工厂环境特殊设计的工业用的屏蔽RJ45插头，与屏蔽模块搭配使用。虽然目前在工业以太网连接上Mini I/O的风头也一时无两，但是作为老牌的工业连接器，RJ45仍然以它强大的性能和功能的丰富性占据了工业连接的主导地位。

TE工业RJ45连接器

作为老牌的连接器厂商，TE在工业RJ45连接器上的实力很有说服力。TE的RJ45产品组合由各种外形规格的RJ45插孔、以太网磁体和可现场安装的电缆连接器组成，还支持各种以太网供电，能够提供稳定可靠的通讯。

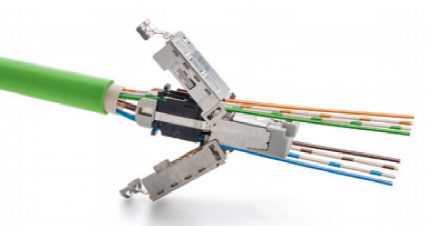

（图源：TE）
这种专门为工业应用中的以太网网络设计的矩形数据连接器，支持10/100 Mbps和1 Gbps的数据速率，可实现Cat5e、Cat6和Cat6A性能。TE的RJ45工业连接器使用三线扼流圈，实现PoE和信号之间的无干扰，提供出色的信号完整性，可防止饱和，减少了传输错误。为了降低PoE和信号之间的干扰，每个厂家都费尽心思，像这样无干扰的连接器传输性能目前市面上能做的厂商也只在少数。
除了传输性能的优异，连接器本身的也足够可靠。连接器的材料上使用了高居里温度的磁体、高温材料（LCP）和30微英寸镀金，保证物理性能的足够可靠不仅防止了端口腐蚀，在温度覆盖上也比很多同类产品都要广。整个连接器系列的温度覆盖达到了－45℃至85℃，属于工业级别的温度范围，无需再根据温度调节。
还有一个不得不提的功能，那就是TE的自动导线截断功能。TE的最新工业 IP20 RJ45 Cat.6A 插头基于通用芯线技术，该技术是整个工业RJ45 产品系列所采用的平台技术。这个方案里的自动导线截断功能，可在现场实现无误安装和最佳性能。一旦闭合芯线护套，多余的导线在导线连接到插头端子时便被截断，可以应付10 Gbps比特率，并支持最高500 MHz的带宽。在电机控制，机器人应用上，这种RJ45 Cat 6A连接器能提供目前最坚固耐用的连接。

Amphenol工业RJ45连接器

Amphenol的工业RJ45连接器产品矩阵也是首屈一指的强大。RJ45连接器系列的电缆组件可以满足各种苛刻的工业环境要求。这种将RJ45连接器技术与业界经过验证的微型圆形格式连接器相结合，能在不同的操作环境中保护数据传输的完整性。

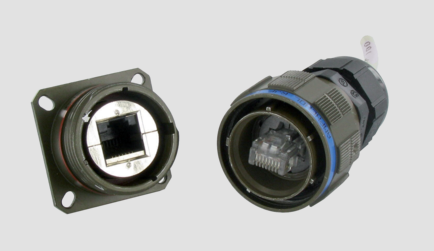

（图源：Amphenol）
上图是Amphenol应对恶劣环境的RJ45连接器产品组RJFTV， 允许使用以太网 ClassD/Cat5e/Cat6/Cat6A 连接，适用于恶劣环境中的10 BaseT、100 BaseTx或1000 BaseT网络。在恶劣环境下，保证可靠性是第一位的，像上述系列的连接器这种采用了外部螺纹连接的方式带来了极高的环境密封等级（IP68），防水防尘，还提高了振动阻力，抗冲击，抗振动和抗牵引，能够在物理层面极大提升连接器的可靠性。
其防护功能还远不止此，为了进一步提高连接器的防护性，Amphenol在RJ45中改进了EMI保护，添加了Tri Start 螺纹耦合机构（MIL-DTL-38999 系列 III 型）还带有防脱钩装置。这种坚固的连接提供了轴向100N的线组保持力。
在数据传输上从Cat6A标准来看，Amphenol的RJ45工业连接器能用于10 Base-T、100 Base-TX、1000 Base-T、10GBaseT，最高有500 MHz的带宽。这样的传输能力在工业以太网应用上肯定是高性能了，同时还能与现有的数据网络兼容。

小结

虽然现在工业以太网连接有着向Mini I/O发展的趋势，但是RJ45连接器仍是目前工业以太网应用最多的连接器，并且不会被Mini I/O所取代。随着工业以太网连接需求的进一步提升，Mini I/O的崛起也推动了RJ45向更全面更可靠的新层次发展。
