1、什么是万用表？

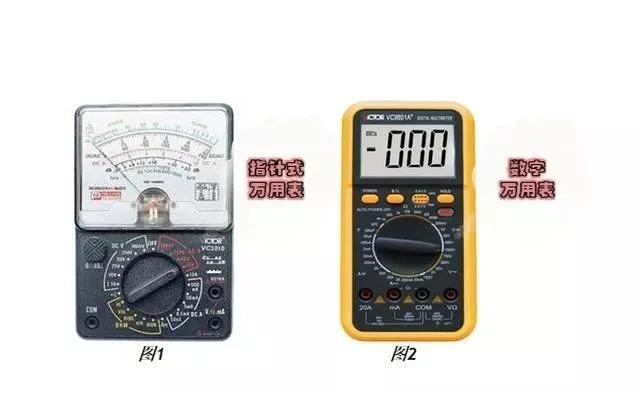

万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表。

是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数；

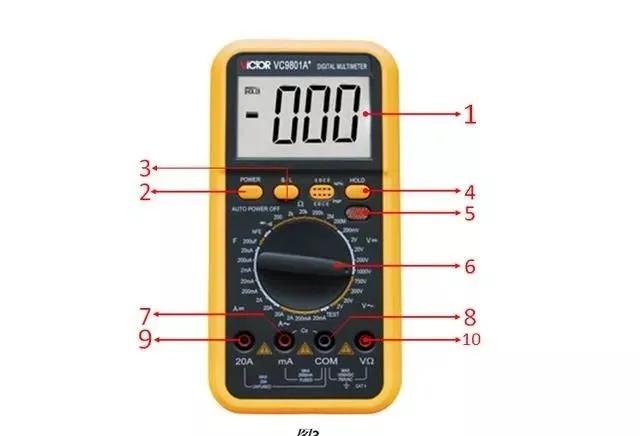

2、操作面板怎么看？

1. 液晶显示器（显示仪表测量的数值）

2. POWER电源开关：开启及关闭电源.

3. B/L背光开关：开启背光灯，约10秒钟后自动关闭。

4. HOLD保持开关：按下此功能键，仪表当前所测值保持在液晶显示器上并出现”HOLD”符号，再次按下“HOLD”符号消失，退出保持功能状态；

5. 火线识别指示灯。

6. 旋转开关：用于该表功能状态及量程；

7. 小于2A电流测试插座；

8. 公共地：测试附件正极插座；

9. 20A电流测试插座；

10. 电压、电阻及频率插座；

3、安全符号说明

（1）存在危险电压

（2）操作者必须参阅说明书

（3）接地

4、万能表主要功能介绍

• DC直流电压检测

• AC交流电压检测

• DC直流电流检测

• AC交流电流检测

• 电阻Ω检测

• 二极管/通断检测

• 电容C检测

• 火线识别TEST检测

1、DC直流电压检测

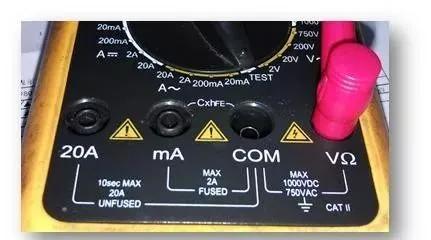

（1）将黑色表笔插入“COM”插孔，红色表笔插入“VΩ”插孔（如图4所示）；

图4

（2）将量程开关转至相应的V 量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。（如图5所示）

5

（3）注意事项：

1. 如果事先对被测电压范围没有概念，应将量程开关转到最高的档位，然后根据显示值转至相应档位上；

2. 未测量时小电压档有残留数字，属正常现象不影响测试；如测量时高位显“1”，表明已超过单程范围，须将量程开关转至较高档位上；

3. 输入电压切勿超过1000V，如超过，则有损坏仪表电路的危险；

4. 当测量高电压电路时，注意避免触及高压电路。

2、AC交流电压检测

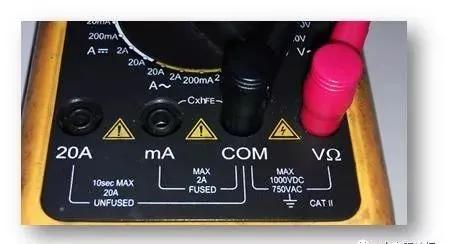

（1）将黑表笔插入COM插孔，红表笔插入VΩ插孔；（如图6所示）

图6

（2）将量程开关转至相应的V~量程上，然后将测试表笔跨接在测电路上。（如图7所示）

7

注意事项：

（a）如果事先对被测电压范围没有概念，应将量程开关转到最高的档位，然后根据显示值转至相应档位上；

（b）未测量时小电压档有残留数字，属正常现象不影响测试；如测量时高位显“1”，表明已超过量程范围，须将量程开关转至较高档位上；

（c）输入电压切勿超过700Vrms，如超过则有损坏仪表电路的危险；

（d）当测量高电压电路时，注意避免触及高压电路。

3、DC直流电流检测

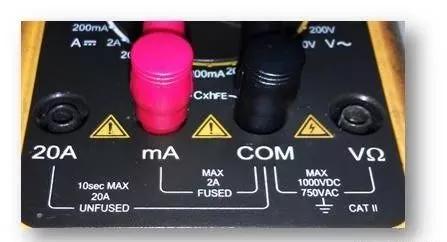

（1）将黑表笔插入COM插孔，红表笔插入mA插孔中(最大为2A)，或红表笔插入“20A”中(最大为20A)；（如图8所示）

图8

（2）将量程开关转至相应A档位上，然后将仪表串入被测电路中，被测电流值及红色表笔点的电流极性将同时显示在屏幕上。（图9所示）

9

注意事项：

（a）如果事先对被测电流范围没有概念，应将量程开关转到最高的档位，然后按显示值转至相应档上；

（b）如LCD显“1”，表明已超过量程范围，须将量程开关调高一档；

（c）最大输入电流为2A或者20A(视红表笔插入位置而定)，过大的电流会将保险丝熔断，在测带20A要注意，该档位无保护，连续测量大电流将会使电路发热，影响测量精度甚至损坏仪表。

4、AC交流电流检测

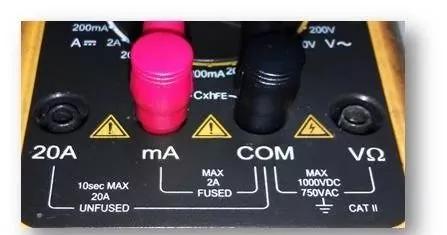

（1）将黑表笔插入“COM”插孔，红表笔插入“mA”插孔中(最大为2A)，或红表笔插入“20A”插孔中(最大为20A) （如图10所示） ；

10

（2）将量程开关转至相应A~档位上，然后将仪表串入被测电路中。（图11所示）

11

注意事项：

（a）如果事先对被测电流范围没有概念，应将量程开关转到最高的档位，然后按显示值转至相应档上；

（b）如LCD显“1”，表明已超过量程范围，须将量程开关调高一档；

（c）最大输入电流为2A或者20A(视红表笔插入位置而定)，过大的电流会将保险丝熔断，在测带20A要注意，该档位无保护，连续测量大电流将会使电路发热，影响测量精度甚至损坏仪表。

5、电阻Ω检测

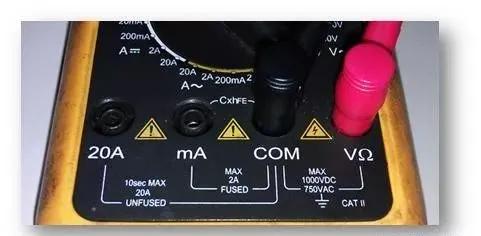

（1）将黑色表笔插入“COM”插孔，红色表笔插入“VΩ”插孔；（如图12所示）

12

（2）将量程开关转至相应的电阻量程上，将两表笔跨接在被测电阻上。（如图13所示）

13

注意事项：

（a）如果电阻值超过所选的量程值，则会显“1”，这时应将开关转高一档；当测量电阻值超过1 MΩ以上时，读数需几秒时间才能稳定，这在测量高电阻时是正常的；

（b）当输入端开路时，则显示过载情形；

（c）测量在线电阻时，要确认被测电路所有电源已关断而所有电容都已完全放电时，才可进行；

（d）请勿在电阻量程输入电压；

6、二极管/通断检测

（1）将黑色表笔插入“COM”插孔，红色表笔插入“VΩ”插孔；（如图14所示）

14

（2）将量程开关置（如图15所示）档 ，并将表笔连接到待测试二极管，红表笔接二极管正极，读数为二极管正向压降的近似值；

图15

（3）将表笔连接到待测线路的两点，如果内置蜂鸣器发声，则两点之间电阻值低于约(70±20)Ω。

7、电容C检测

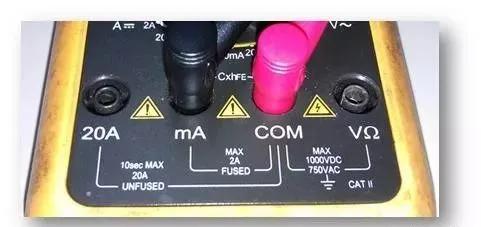

（1）将红色表笔插入“COM”插孔，黑色表笔插入“mA”插孔；（如图16所示）

16

（2）将量程开关置于电容量程上（如图17所示） ；

（3）将测试表笔跨接在电容两端进行测量，测量电解电容及钽质电容时需注意极性；

注意事项：

（a）如被测电容超过所选量程之最大值，显示器只显示1,此时则应将开关转高一档；

（b）在测试电容之前，显示器可能尚有残留读数，属正常现象，不影响测量结果；

（c）请在测试大容量电容之前，对电容应允充分地放电，以防止损坏仪表.

8、火线识别TEST

（1）将黑色表笔拨出COM插孔，只留下红色表笔插入VΩ插孔；（如图18所示）

图18

（2）将量程开关置于TEST档位上，将红色表笔接在被测线路上；（如图19所示）

图19

（3）如果显示器显示1，且有声光报警，则红色表笔所接的被测线为火线，如果没有任何变化，则是零线；

注意事项：

（a）本功能仅检测标准市电火线AC-110V~AC-380V；

（b）初次作业必须在组长的指示下操作；
