​精确的定位与流畅的运动兼顾，步进电机驱动也在升级

电子发烧友网报道（文/李宁远）我们在讲起工业机器人的时候，步进电机出现的频率比起伺服电机会少很多。因为即便不考虑丢步，在绝大部分情况下，相较于伺服电机，步进的转速低，力矩小也会导致末端的额定负载上不去。不能只看到伺服控制在高速度，高响应，高精度这些表现上越来越出色，其实步进电机也有不容小觑的发展。

越来越多厂商推出一体化闭环电机，填补开环的步进电机和高性能伺服电机中间阶段的空白。步进电机做闭环，这是以前不敢想象的。同时如何解决丢步与过冲的问题，也是步进电机驱控能力的体现。现在的步进电机，都有了闭环精确的定位与流畅的运动曲线，这些步进电机背后强大的电机驱动器又是怎样的。

STSPIN

无疑ST最典型的电机控制芯片是STM32，视情况加或者不加FPGA/CPLD，适用于单轴控制，这种方案在低成本驱动器中十分常见。市面上中端主流通用型的比较常见的则是STM32F4+FPGA的异构架构，适用于单轴或者双轴方案。但这里我们不说这个已经有些老掉牙的驱动方案，我们看看STSPIN电机控制系列。

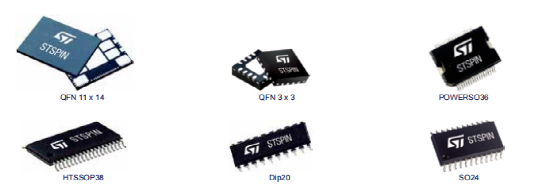

（图源：ST）
STSPIN电机控制IC系列产品以模块化、可扩展、稳健性著称。能够为设计者们提供满足不同需求和系统架构的多种解决方案，最大限度保证了设计的灵活性。同时为应对工厂苛刻的自动化环境，驱动内都内置有完整的保护和诊断方案，保证了可靠性和稳定性。
具体到驱动型号来看，STSPIN220是一个兼顾了精确的定位和流畅的运动曲线的极为出名的步进驱动。STSPIN220在小型VFQFPN 3 x 3 x 1.0 mm封装中集成了控制逻辑和低RDS（on）功率级。集成的控制器会利用固定关断时间和高达1/256步进的微步进分辨率实现PWM电流控制。
STSPIN220的RDS(on)典型值仅有0.4Ω，最大输入电流为1.3A，工作电压1.8至10 V，是业内出名的高达256微步的低电压驱动。该器件可强制进入零功耗状态，从而可显著延长电池使用寿命。该器件还能提供过电流保护、过温保护和短路保护这一整套保护机制。整个器件待机耗电量不足80 nA，既实现了节能，又延长了电池使用寿命。

运动引擎和SPI的完全集成微步进电机驱动

这一类步进电机驱动，集成了SPI、运动引擎和高级电流控制，是功能极为全面的步进驱动器。这一类步进驱动，往往没有STSPIN220系列那种高达256的微步，但在功能覆盖上更为全面。
我们仍旧从ST的产品矩阵中来看，L647x系列均是全集成的步进驱动系列，不同系列除了微步会有差别，功能集成都是类似的。L647X采用了模拟混合信号技术，作为全集成的解决方案适用于驱动带微步进的两相双极步进电机。

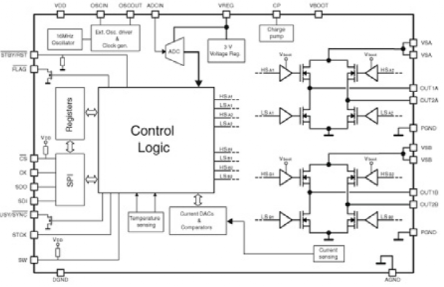

（图源：ST）
因为这个系列有独特的控制系统，L647x实现了1/128步分辨率。数字控制核心可以生成用户定义的带有加速度、减速度、速度或目标位置的运动轮廓，并通过专用寄存器集轻松编程。所有命令和数据寄存器，包括电流控制值、电流保护跳闸点、死区时间、PWM频率等等这些所有命令均通过标准5 Mbit/s SPI发送。
除了控制系统的独特，L647x集成了一个RDS（on）DMOS全桥，所有的电源开关都配备了一个精确的片上电流传感电路，峰值电流7A，适用于非耗散电流控制和过电流保护。除了过电流保护，热保护、低母线电压保护、电机失速保护这些功能也都内置在驱动上，满足最苛刻的电机控制应用的要求。除此之外，这种全集成的步进驱动还能提供无传感器的失速检测。

结语

总的趋势来看步进电机是朝着闭环或者说混合的方向在发展。这种趋势会使步进系统逐渐进入高精度要求的电机控制中，大大填补开环步进和高性能伺服中间断档的空缺。
