打印输出教程 | 仿真打印输出配置，基于STM32（Keil、IAR）

1写在前面

很多初学者习惯使用软件仿真，比如Proteus，算是很多人都知道的一款仿真软件。

下面讲述基于Keil MDK-ARM 和 IAR EWARM进行仿真打印的配置。

2Keil仿真打印配置

1.仿真参数配置

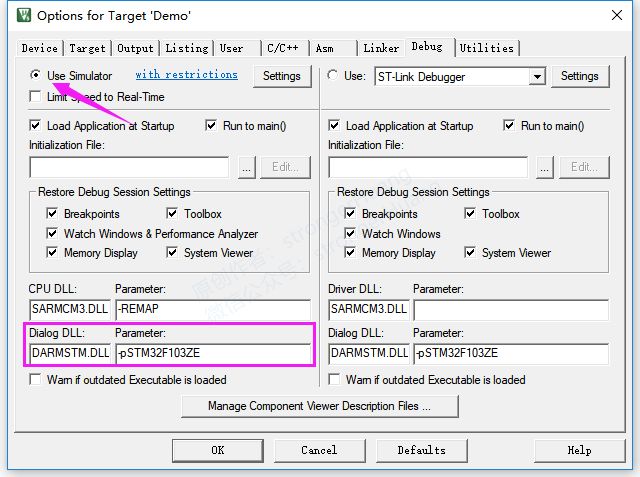

Keil MDK-ARM默认配置不能仿真，原因出在仿真参数出现了问题：

修改这两处参数为：DARMSTM.DLL   -pSTM32F103ZE

基于前面使用STM32CubeMX生成工程，修改此处仿真相关配置即可。

2.串口重定义

上一篇文章《printf系列教程01》的“串口映射”章节讲述相关内容。

这里用UART1举例：

intfputc(intch, FILE *f){HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, 0xFFFF);returnch;}

3.Keil仿真输出效果

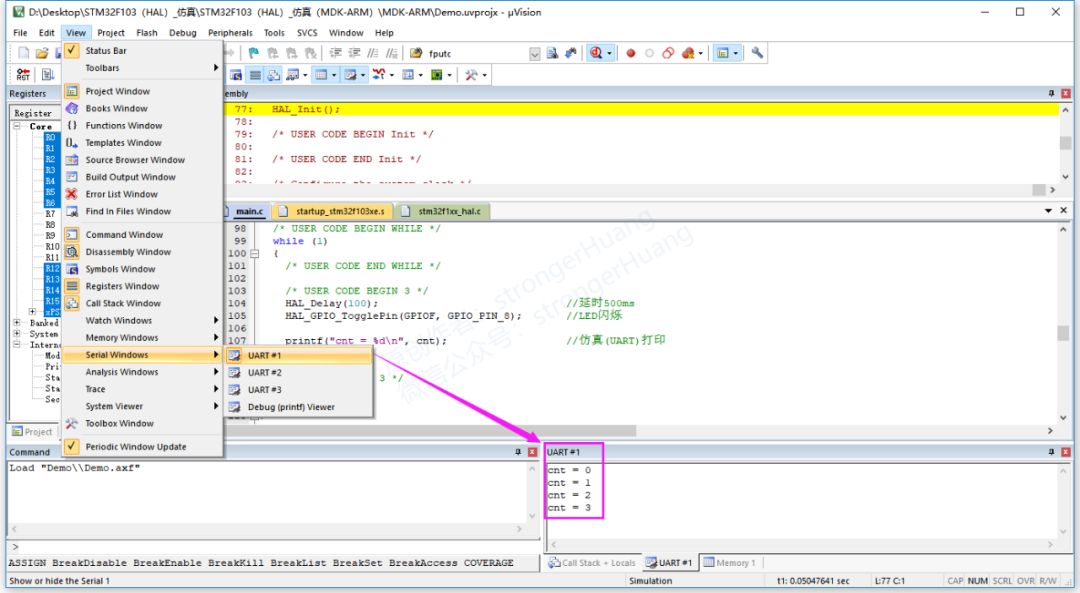

下面提供下载的工程，直接编译，再点击调试按钮，打开UART 1#，全速运行，就能看到printf打印效果：

3IAR仿真打印配置

IAR下的仿真打印，我没有研究透彻，只是经过测试验证，可以运行，写出来仅供参考。

1.仿真参数配置

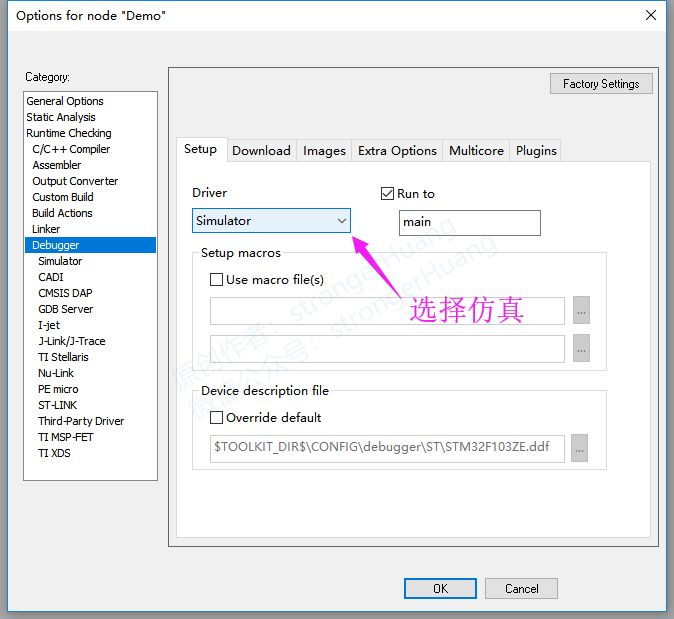

调试驱动选择仿真

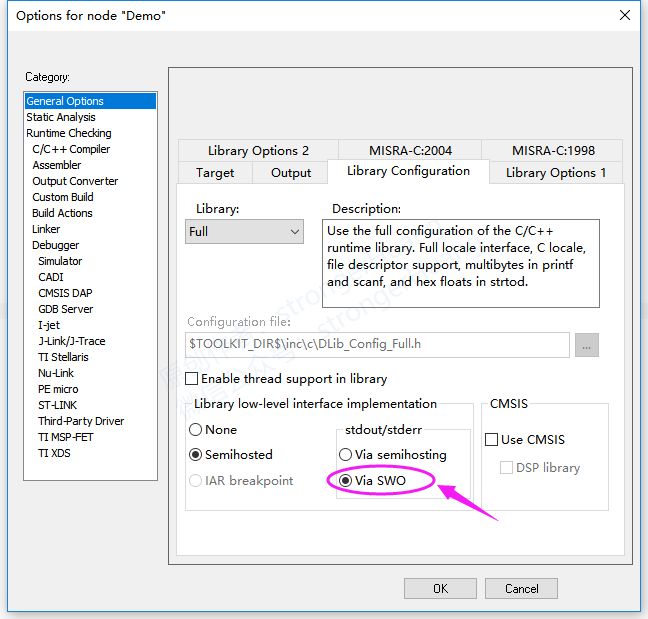

这里仿真打印，我使用SWO方式：

2.串口重定义

重定义代码和上面类似，只是这里使用ITM方式输出信息：

int fputc(int ch, FILE *f){  ITM_SendChar(ch);  return ch;}

提示：关于ITM后面文章会详细讲述。

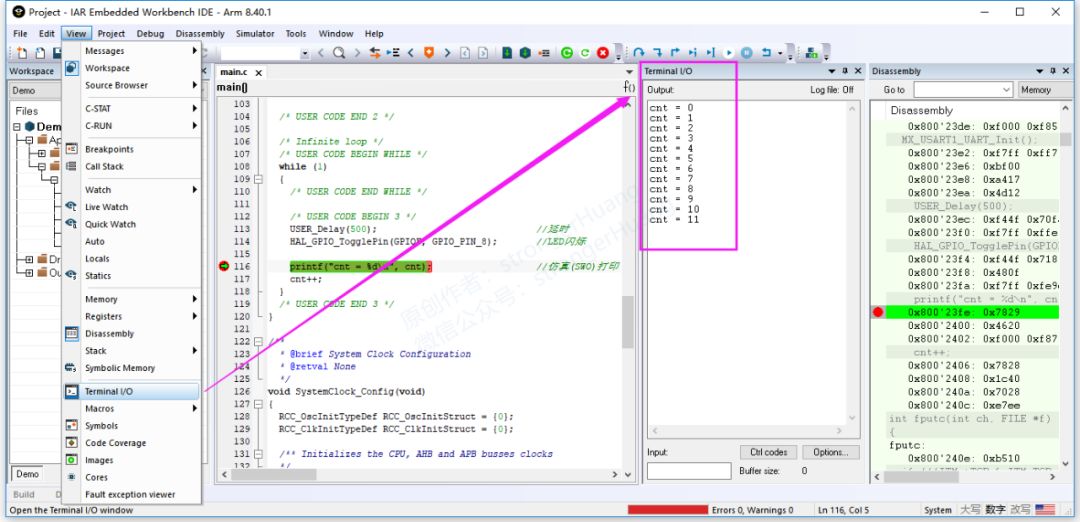

3.IAR仿真输出效果

当然，有些配置我没有研究明白，比如滴答中断计数，为什么仿真没有正常执行。所以，我自定义延时函数。

4实例代码

为方便大家理解，提供源码工程下载，参考代码：

STM32F103（HAL）_仿真

百度网盘：

https://pan.baidu.com/s/1aYBuHtOgtLqLvj6SsMYlQA

（提取码：nbd3）

提示：

1.公众号不支持外链接，请复制链接到浏览器打开。

2.源码仅供个人学习参考，不一定适用于实际项目。

3.链接后期可能会失效，可回复『printf系列教程』查看更新链接。
