STM32下载编程工具 | ST-LINK Utility介绍、下载、安装和使用教程

1

ST-LINK Utility介绍

STM32 ST-LINK Utility是针对STM32全系芯片进行编程（读、写、擦除、选项字）的一款工具。

ST-LINK Utility不仅提供图形化界面（GUI），也提供命令行命令行界面（CLI）。

1.支持格式

• Motorola S19

• bin

• hex

2.支持操作/功能

• 擦除

• 编程（下载/写入）

• 读取

• 验证

• 配置选项字节

• 比较文件与目标内存

• 对外部存储器进行编程\擦除和验证

• 可加载、编辑和保存可执行文件和数据文件

• 支持实时更新模式下的内存和核心状态视图

• 一次性自动化编程（擦除、验证、编程、配置选项字节、计算校验和）

• 免费软件

• 提供命令行界面（CLI）

• ST-LINK / V2固件升级

4.和STVP差异

前面给大家分享过文章《STVP介绍、下载、安装和使用教程》，你会发现STVP支持的下载调试器和支持的器件（芯片）更多。

而ST-LINK Utility只支持ST-Link（多个版本）的下载调试器，支持的芯片只有STM32。

5.拓展描述

STM32 ST-LINK Utility 的别名叫 STSW-LINK004，在官方的命名中有这么一个规则：STSW-LINK编号

比如：

• STSW-LINK004

• STSW-LINK007

• STSW-LINK008

• STSW-LINK009

这些描述是什么呢？你可以关注我的微信公众号，在后台回复“ST-Link”查看我的系列教程中《ST-Link资料06》。

2

ST-LINK Utility下载

1.官网地址：

https://www.st.com/en/development-tools/stsw-link004.html

（公号不支持外链接，请复制链接到浏览器打开）

2.网盘地址：

官方需要账号或填写相关信息才能下载，也可以在我网盘下载，后台回复“ST工具下载链接”获取网盘下载地址。

3

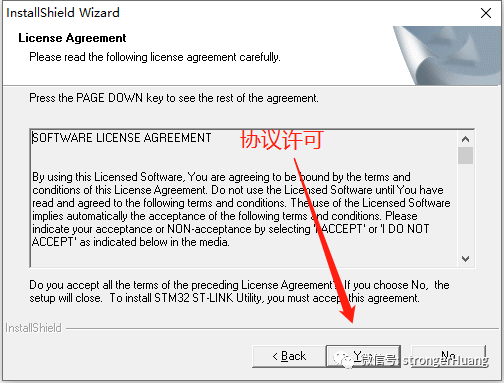

ST-LINK Utility安装

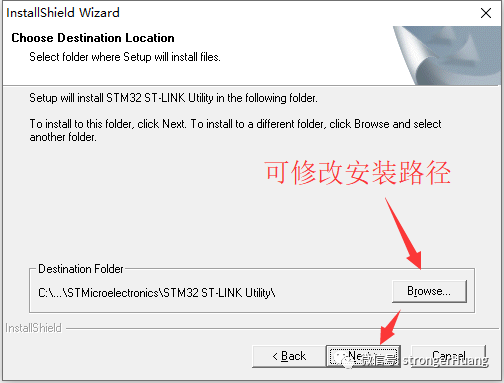

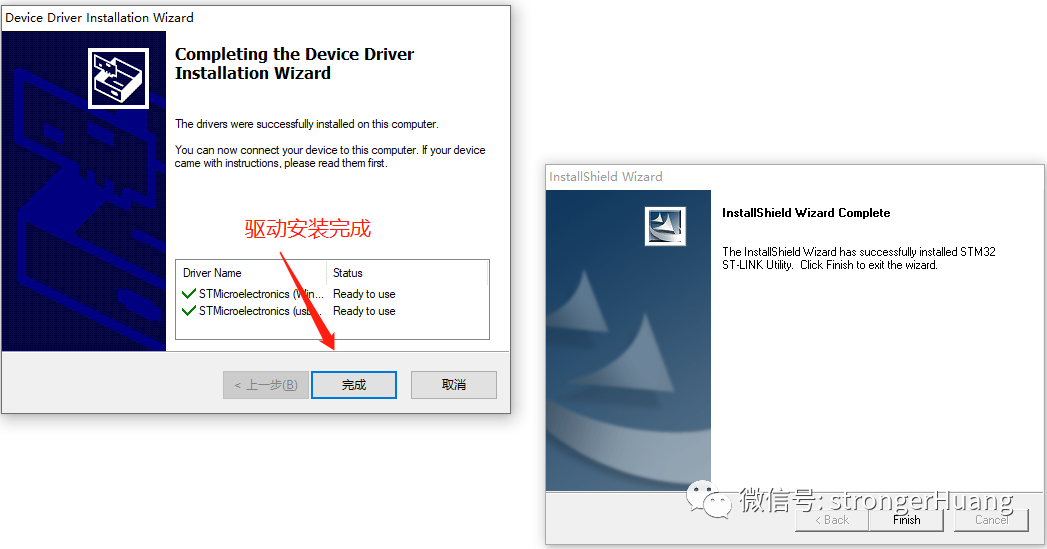

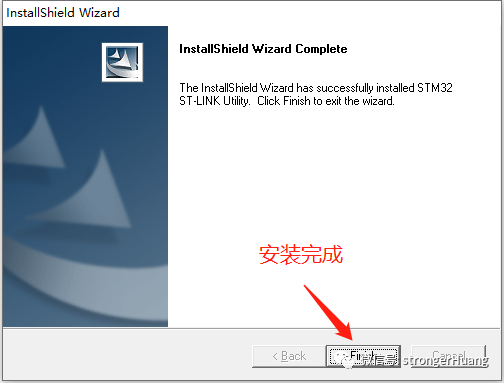

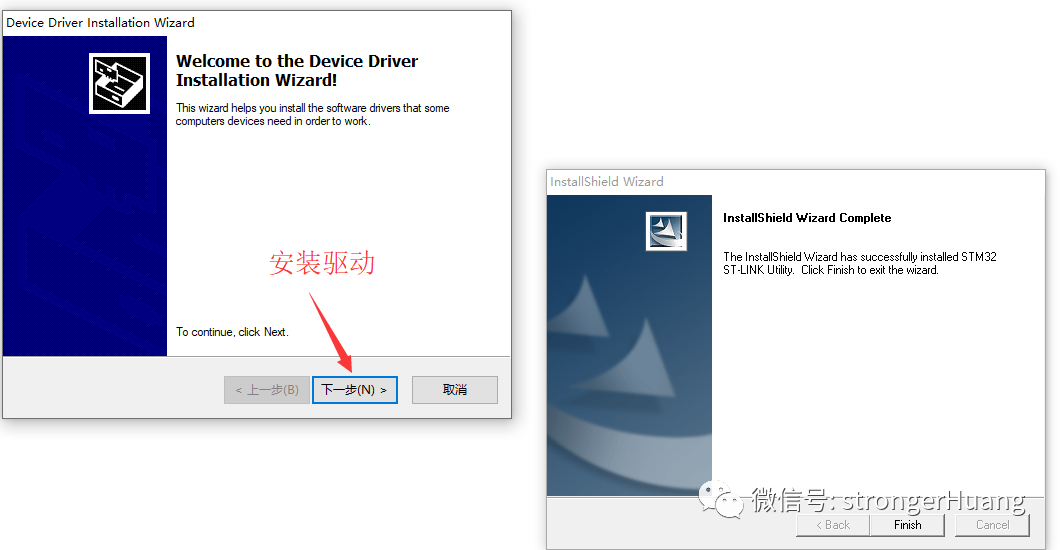

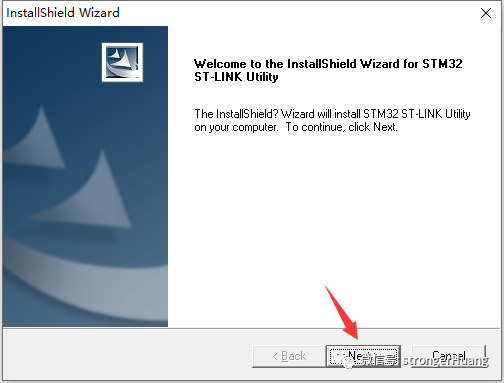

1.安装环境

提示：

可能你电脑系统的环境与我有差异，过程中可能有一些差异，一般来说问题不大。

4

ST-LINK Utility使用

ST-LINK Utility作为一个编程工具，包含常规的读、写（下载/编程）、擦除，选项字节编程等。

我们这里以 STM32F411、以图形化界面（GUI）为例来描述一下：

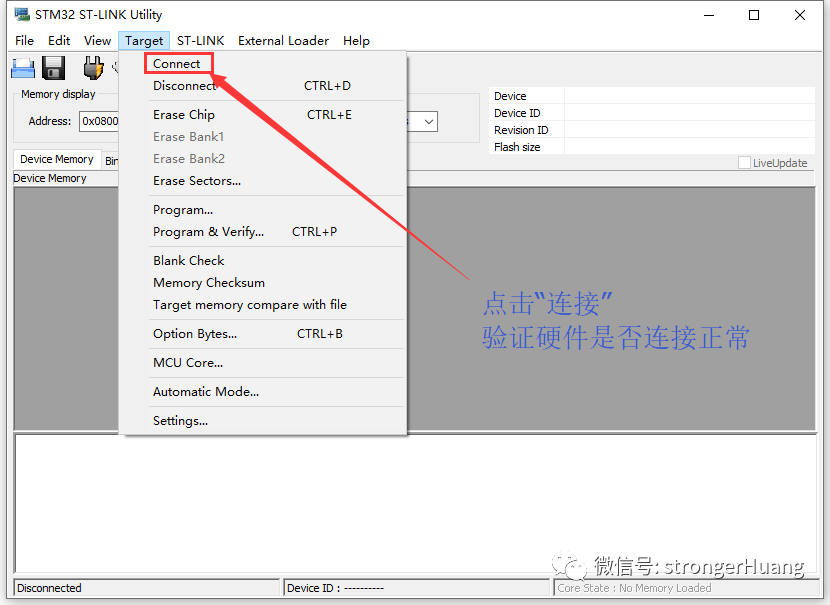

1.硬件连接，打开工具，点击“连接”。

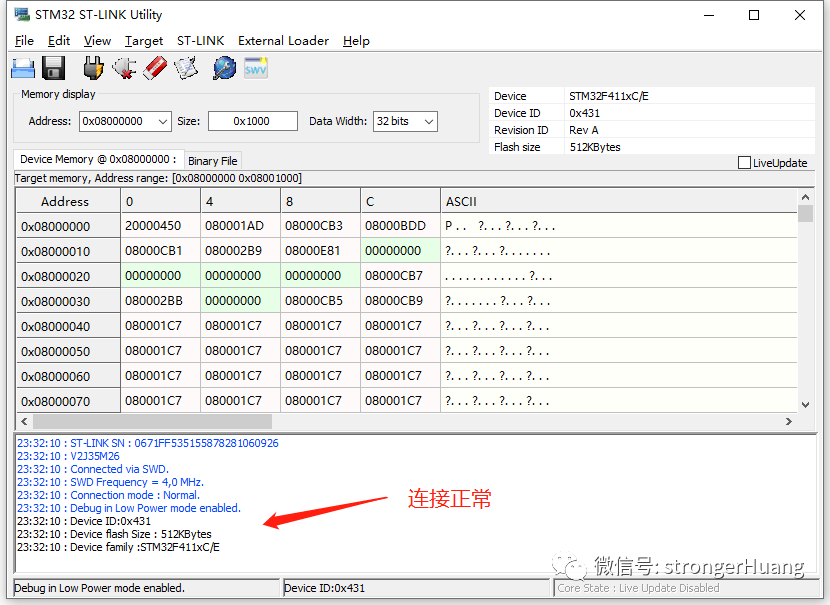

2.如果出现类似下图信息，说明连接正常

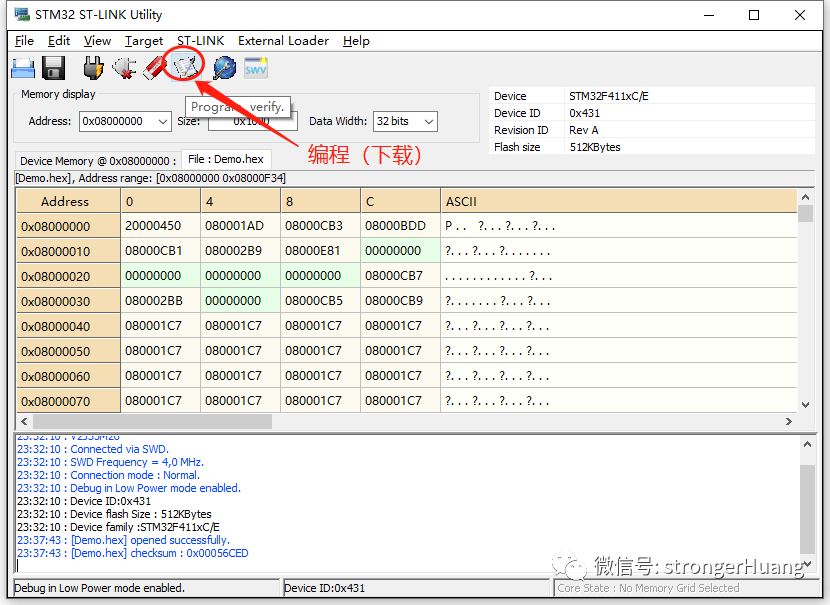

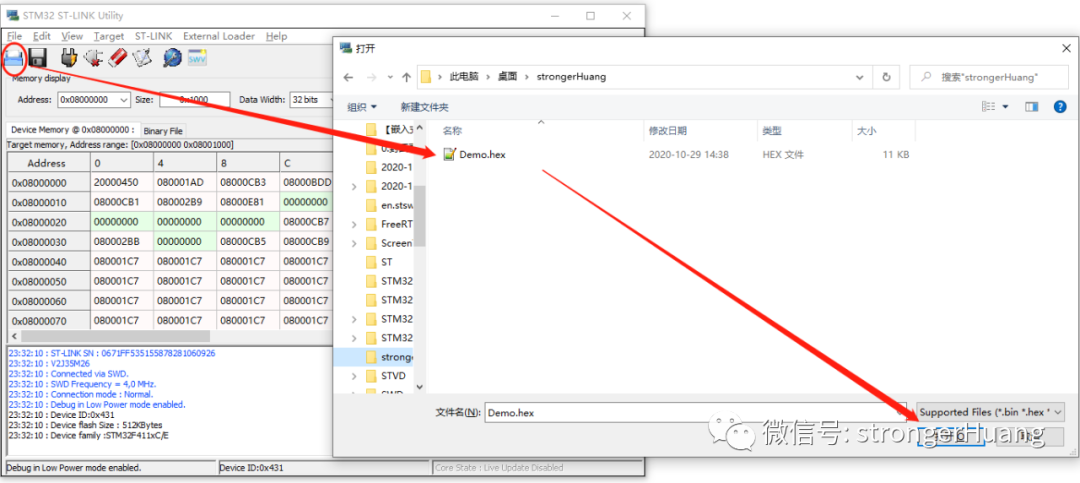

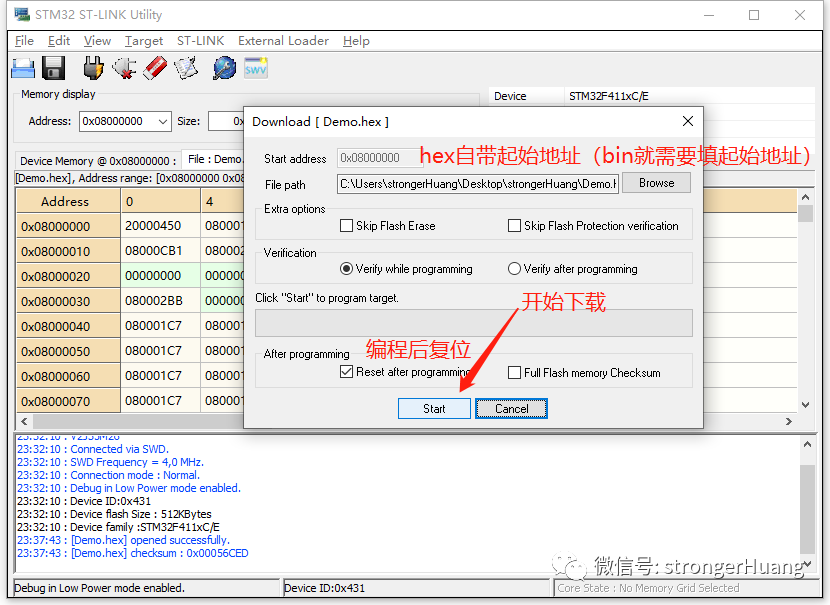

3.编程（下载）：打开文件，点击“下载”。

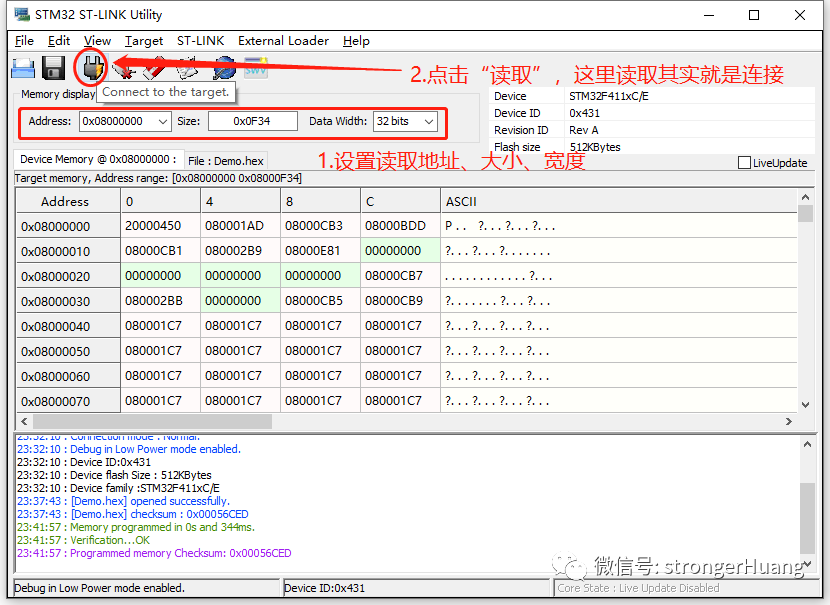

4.读取

可设置读取的起始地址、大小、宽度，读取其实就是连接芯片之后，自动读取。

5.擦除

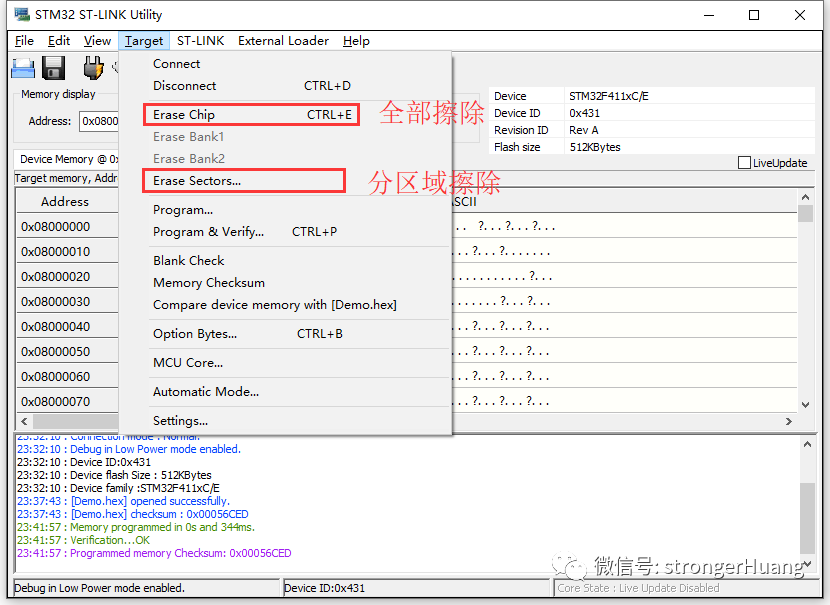

5

拓展下载文件：hex、bin

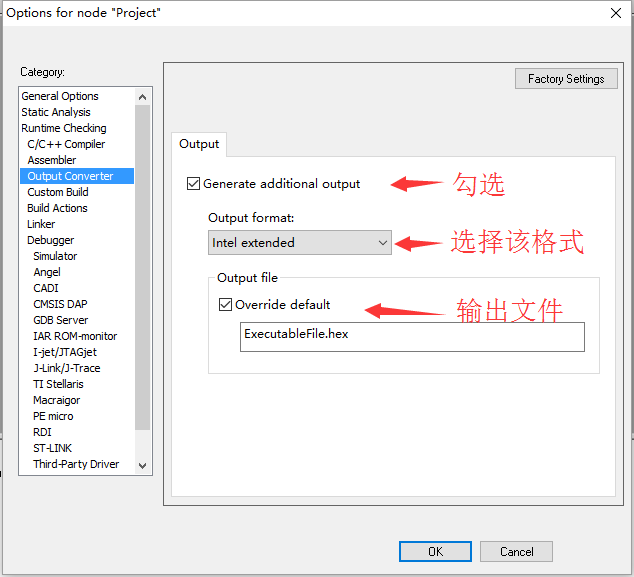

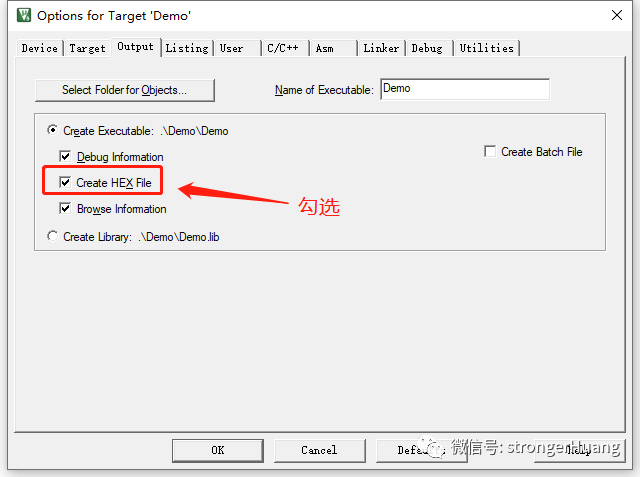

在上面下载界面，大家可能看到了“起始地址”，这里就牵涉到文件格式的问题。这里讲述一下bin和hex差异，以及Keil MDK、 IAR EWARM如何生成hex、bin.

1.hex文件

https://en.wikipedia.org/wiki/Intel_HEX

Intel HEX is a file format that conveys binary information in ASCII text form. It is commonly used for programming microcontrollers, EPROMs, and other types of programmable logic devices. In a typical application, a compiler or assembler converts a program's source code (such as in C or assembly language) to machine code and outputs it into a HEX file. The HEX file is then imported by a programmer to "burn" the machine code into a ROM, or is transferred to the target system for loading and execution.

简单来说：Hex是由Intel制定的一种十六进制标准文件格式，是由编译器转换而成的一种用于下载带处理器里面的文件。

Hex文件格式是由一行一行的十六进制数据组成，每行包含：开始、长度、数据、类型、校验和等重要信息。

2.bin文件

Hex文件是有一定格式的，而Bin文件就是一种没有格式的程序文件，只是包含了程序数据。所以，我们下载bin文件时需要指定起始地址，如果起始地址不对，你的程序就不能正常运行。

本文就分享到这里，希望对你有帮助！
