公寓楼监控及报警方案

1 概述
1． 1 工程项目概况：
工程名称：
建筑地点：
建筑面积：
计划工期：
1． 2 项目需求：
项目弱电设计需求范围如下：
序号 系统类别 子系统名称 描述
1
综合布线
数据布线子系统 覆盖全校网络通信（ RJ45 ）信息点
2 有线电视系统 满足全公寓住户的电视媒体信号需求
3 电话布线子系统 全公寓语音通话需覆盖的信息点
4
安防系统
周边红外防范系统 覆盖整个公寓周边的红外防盗报警防范系统
5 公寓视频监控系统 覆盖整个公寓的监控系统，各楼层楼道、主要出口、各公寓楼
外围设施、电梯轿厢、主要通道等区域
6 楼宇对讲系统 覆盖整个公寓住房单元的楼宇对讲系统
7 巡更管理系统 覆盖公寓的巡更管理系统 ,主要按保安巡检路线进行设置。
8 广播 、背景音乐 系统
校园广播系统 覆盖全公寓广播系统，包含室内和室外。
9 信息发布系统 LED 电子显示屏 用于信息发布的大屏幕 LED 电子显示屏
10 机房建设
机房建设 数据中心主机房 ，含 UPS 、防雷 、防雷电 、机房环境监控系统 、
装修、消防
11 监控中心建设 监控中心环境建设、大屏幕显示系统、控制台椅等
12 广播室建设 广播室设备、控制台椅、装修、消防等。
13 消防监控中心建设 覆盖整个公寓的消防监控、联动、报警的需求。
1． 3 方案设计原则
根据公寓的工程背景 ，业主的技术需求 ， 国内外现有的技术水平和发展趋势 、 国内外设备的功 能、性能、质量、价格，以及相关国家规范标准，满足公寓的生活、办公需求。
1． 3． 1实用性和经济性
系统设计计始终贯彻面向应用 ， 注重实效的方针 ， 坚持实用 、 经济的原则 。 在强调实用性的基 础上，应用先进的技术，使公寓在建成以后有良好的经济效益和社会效益。

1． 3． 2可靠性和稳定性
在考虑技术先进性和开放性的同时 ， 还应从系统结构 、 技术措施 、 设备性能 、 系统管理 、 厂商 技术支持及维修能力等方面着手 ，确保系统运行的可靠性和稳定性 。对于关键应用 ， 采用高可用性
设计；对于关键数据，需要有备份、恢复的手段。
1． 3． 3可扩展性和易维护性
为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统日后的扩展 和维护。
1． 4 设计依据
 智能建筑设计标准（ CB/T50314-2000 ）甲级设计标准
 建筑电气设计规范（ JGJ/T16-92 ）
 建筑和建筑群综合布线系统工程设计规范（ GB/T50311-2000 ）
 建筑与建筑群综合布线系统工程施工及验收规范（ GB/T50312-2000 ）
 商用建筑通讯布线测试标准 EIA/TIA-568A
 智能建筑设计标准（ GB/T50314-2000 ）
 工业企业通信设计规范（ GBJ42-81 ）
 IEEE802.3 、 802.5
 中华人民共和国通信行业标准（ YD/T926.2-2000 ）
 建筑物防雷设计规范（ GB50057-94 ）
 工业企业通信接地设计规范（ GBJ79-85 ）
 电子计算机机房设计规范（ GB50174-93 ）
 电气装置安装工程接地装置施工及验收规范（ GB50169-92 ）
 计算机场地技术条件（ GB/2887-89 ）
 计算机场地安全要求（ GB2887-89 ）
 计算机信息系统防雷保安器（ GA173-1998 ）
 电子设备雷击保护导则（ GB7450-87 ）
 《民用闭路监视电视系统工程技术规范》 GB 50198-94
 《有线电视系统工程技术规范》 GB 50200-94
 《火灾自动报警系统施工和验收规范》 GB50166-92
 《火灾自动报警系统设计规范》 GBJ 50116-98
 《大楼通信综合布线系统》 YD/T 926.1-1997
 《安全防范工程程序与要求》 GA/T 75-94
 《安全防范系统要通用图形符号》 GA/T 74-94
 《电气装置安装工程电缆线路施工及验收规范》 GB50168-92 ；
 《电气装置安装工程接地装置施工及验收规范》 GB50169-92 ；
 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 B50171-92 ；
 《电气装置安装工程蓄电池施工及验收规范》 GB50172-92

 《电气装置安装工程电气照明装置施工及验收规范》 GB50259-92 ；
 《计算机场地技术要求》 GB2887-89
 《计算机场地安全要求》 GB9361-88
 《计算机房活动地板技术条件》 GB6650
 《通风与空调节工程施工与验收规范》 GB50243-97
 《电气装置安装施工及验收规范》 GBJ232-90 ， 92 ；
 《低压配电设计规范》 GB50054-95
 《建筑物防雷设计规范》 GB50057-94 （ 2000 年版）
 《高层民用建筑设计防火规范》 GB50045-95 （ 2001 年版）
 《建筑内部装修设计防火规范》 GB16-87 （ 2001 年版）
 《电子计算机房施工及验收规范》 SJ/T30003-93
2 综合布线系统
2.1 设计依据
 建筑电气设计规范（ GBJ/T16-92 ）
 建筑与建筑群综合布线系统工程设计规范（ GB/T50311-2000 ）
 建筑与建筑群综合布线系统工程施工及验收规范（ GB/T50312-2000 ）
 商用建筑通讯布线测试标准 EIA/TIA-568A
 智能建筑设计标准（ GB/T50314-2000 ）
2.2 设计原则
模块化：
在综合布线系统中 ，除去固定在建筑物内的线缆外 ，其余所有的插接件都应采用标准件 ，方便将来的管理和 使用。
扩充性：
本次综合布线系统设计中 ，考虑机房内摆放 4 台机柜 ，每台机柜配备一个数据信息点 。采用星型拓扑结构 ， 将来机柜规模增加可以很方便扩充。
标准性：
满足最新的布线系统标准。
可靠性：
在设计中，充分考虑到系统的可靠性，所使用的模块、线缆，能够满足机房长期应用的要求。

经济性：
在满足应用的基础上，尽可能降低造价，为客户提供一份性价比较好综合布线系统。
兼容性：
本方案采用的是一套全开放式的综合布线系统 。不仅可以兼容不同厂商和不同的设备需求 ，同时 ，能够通过 不同的传输介质 ，传输语音 、数据 、图像 、视频信号 、控制等信号 ；并支持目前及今后所有的数据 、话音 、及控
制设备厂商的应用系统。

2.3 方案说明
综合布线系统是一个用于传输语音 、数据 、影像和其它信息的标准结构化布线系统 。是建筑物或建筑群内的
传输网络 ，它使语音和数据通信设备 、交换设备和其它信息管理系统彼此相连接 。综合布线的物理结构一般采用
模块化设计和分层星形拓扑结构。
根据监控中心机房的实际情况及将来的发展 ，本次方案只设计机房内的综合布线系统 ，采用地板下走线槽敷
设双绞线的方式。在每台机柜放置处的地板下均设置 2个数据信息点。
机房布线产品选用康普超五类非屏蔽双绞线。
2.4 功能说明
1）基本结构
根据国际标准（ ISO/IEC 11801 ）的设计原则，本布线系统将由工作区子系统、水平子系统、管理子系统构
成。在本方案中充分考虑子系统的高度可靠性、高速率传输特性及可扩充性。
2）工作区子系统
工作区子系统由信息插座、跳线（连接信息插座至设备间的线缆）构成。数据信息点总数为 11 个。为了保
证计算机网络系统的正常运转 ，所有信息插口都是一个标准的 RJ45 六类信息插口 ，可以支持 250MHz 的信息传输 。
不同型号的计算机和终端可以通过 RJ45 标准跳线方便地连接到电脑信息插座上。
3）水平干线子系统
水平子系统由配线机柜至各个工作区之间的电缆构成 。所有的水平全部采用康普六类阴燃双绞线电缆 。水平
线缆的编号完全根据 EIA/TIA606 标准编排和制作，并使用防水塑料薄膜进行保护。
4）管理子系统
管理子系统由机房中的配线系统 （ 设备间子系统 ）构成 ，负责信息通道的统统一管理 。主要由跳线面板 、跳
线管理器、跳线、机柜（或机架）等组成。管理子系统的布局将对今后的线缆管理起重大影响。 为了实现高可靠性，本方案配线架全部安装在机柜内。
本方案可以满足各种计算机网络系统对布线系统的要求。计算机网络可以通过跳线组成结构上的线路连接 ， 并通过各种网络协议支持着各种计算机网络。
本项目弱电综合布线，包括中心机房到各单体楼的布线、配线间到各信息点之间的布线。结构化网络布线 系统从材料的构成上 ，主要有用于信息传输 （ 数字 、声音 、图像 ）的光纤及双绞线 ，用于光纤及双绞线连接的跳
线架、配线箱，以及各信息点的信息插座、适配器及其它各种配件。
跳线架、配线箱，用于不同走向的电缆的连接及分配，实现模块化管理。通过在跳线架上对不同电缆的跳 接，可以很方便地改变电缆的用途及走向。
信息插座及适配器用于将终端设备如电脑、电话、视频设备的接口信号转接到传输介质上。它使各厂家的 数据 、声音 、图像信号能在统统一的光纤及双绞线上传输 。结构化布线系统按模块化划分 ，可形成以下结构化的
子系统：工作区子系统，水平支干线子系统，水平支干线子系统，管理子系统，管理子系统，垂直主干子系统 ，
设备间子系统，建筑群主干子系统。

2.5 系统规模
本系统设计数据信息点 76+36 个 ，有线电视信息点 444+421 个 ，语音信息点 444+421 （ 主要分布于 1# 、2# 、
3# 、 5# 楼等 ）。 4# 楼设网络机房，市政电话、网络系统均由外网引来接入网络机房内。语音系统由机房内主交换
箱分别由大对数电话电缆引入各分体楼座交换箱 。信息系统由网络机房通过千兆光纤引入各分体楼座内 ，通过垂
直子系统、水平子系统到达终端。
信息点分布请参考下表：
序号 位置 楼层 数据信息点 语音信息点 有线电视信息点
位置规划说明 数量 位置规划说明 数量 位置规划说明 数量
1
1# 楼
1F 活动室等区域 4 每个单元房间 33 每个单元房间 33
2 2F 活动室等区域 4 每个单元房间 33 每个单元房间 33
3 3F 活动室等区域 4 每个单元房间 38 每个单元房间 38
4 4F 活动室等区域 4 每个单元房间 31 每个单元房间 31
5 5F 活动室等区域 4 每个单元房间 31 每个单元房间 31
6 6F 活动室等区域 4 每个单元房间 31 每个单元房间 31
7
2# 楼
1F 活动室等区域 2 每个单元房间 30 每个单元房间 30
8 2F 活动室等区域 2 每个单元房间 30 每个单元房间 30
9 3F 活动室等区域 2 每个单元房间 30 每个单元房间 30
10 4F 活动室等区域 2 每个单元房间 30 每个单元房间 30
11 5F 活动室等区域 2 每个单元房间 30 每个单元房间 30
12 6F 活动室等区域 2 每个单元房间 30 每个单元房间 30
13
3# 楼
1F 活动室等区域 2 每个单元房间 36 每个单元房间 36
14 2F 活动室等区域 2 每个单元房间 38 每个单元房间 38
15 3F 活动室等区域 2 每个单元房间 38 每个单元房间 38
16 4F 活动室等区域 2 每个单元房间 38 每个单元房间 38
17 5F 活动室等区域 2 每个单元房间 38 每个单元房间 38
18 6F 活动室等区域 2 每个单元房间 38 每个单元房间 38
19
4# 楼
1F 机房办公区域 8 机房办公区域 2 机房办公区域 11
20 2F 机房办公区域 3 机房办公区域 8
21 3F 机房办公区域 18 机房办公区域 7 机房办公区域 3
22 4F 机房办公区域 14 机房办公区域 11 机房办公区域 7
23
5# 楼
1F 活动室等区域 2 每个单元房间 37 每个单元房间 37
24 2F 活动室等区域 6 每个单元房间 36 每个单元房间 36
25 3F 活动室等区域 4 每个单元房间 42 每个单元房间 42
26 4F 活动室等区域 4 每个单元房间 42 每个单元房间 42
27 5F 活动室等区域 4 每个单元房间 42 每个单元房间 42
28 6F 活动室等区域 4 每个单元房间 42 每个单元房间 42

排除。
2.6 系统组成
结构化网络布线系统是建筑物或建筑群内的传输网络 。网络布线系统主要包括以下主要子系统 1、工作区子
系统； 2、水平布线子系统； 3、垂直主干子系统； 4、管理间子系统。
工作区子系统
工作区子系统由终端设备连接到信息插座的连线 （ 或软线 ）组成 ，它包括装配软线 、适配器和连接所需的扩
展软线，并在终端设备和 I/O 之间搭桥。
公寓工作区子系统连接线由用户端自行配置
双绞线信息插座的接口是 8针 RI45 形式，符合 IS08877 和 IS0603.7 标准，电气性能保证六类指标。
信息插座和电源插的底边沿线距离地板水平面 30CM 。
2.6.1 水平布线子系统
水平子系统的作用是将干线子系统线路延伸到用户工作区 ，水平子系统区别于干线子系统的区别是 ：水平布
线系统处于同一楼层 ，并端接在信息插座或区域布线的中转点上 。水平布线子系统一端端接于信息插座上 ，另一
端端接在干线接线间或设备机房的管理配线架上。
公寓网络水平子系统均采用超五类线缆与工作子系统连接。
2.6.2 垂直主干子系统
垂直主干了系统是建筑物内网络系统的中枢 ，该子系统把公共系统设备互连起来 ，由它将各楼层的水平子系
统联系起来 。它提供建筑物的干线 （ 馈电线 ）电缆的路由 。用超五类双绞线连通 ，它的一端端接于设备机房的主
配线架上，另一端接在楼层线间的各个管理分配线架上。
2.6.3 管理子系统
管理子系统由交连 、互连和配线架和信息插座式配线架以及相关跳线组成 。管理点为连接其它子系统提供连接手
段。交连和互连允许用户将通信线路定位或重新定位到建筑物的不同部分，以便能更容易地管理通信线路。
通过卡接或插接式跳线，交叉连接允许用户将端接在配线架一端的通信线路与端接于另一端配线架上的线路相
连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。
公寓网络管理子系统采用模块化结构、五类（ 1M ）软跳线等设备连接到其它子系统。
2.7 光纤敷设方案
公寓所有建筑物之间的网络连接采用室外 1000 兆光纤，保证公寓网络的千兆主干。

2.8 有线电视线缆敷设方案
4# 楼中心机房安装一台光发射机 ，1# 、2# 、3# 、5# 楼各 1个接收机 ，通过光纤平传输电视信号 ，在远距离传
输的情况下保证了电视信号的质量。
2.9 配线间环境要求
1、室温应保持在 18℃— 25 ℃ ，相对湿度保持在 45%-65% 之间；
2、应有符合法规要求的消防系统；
3、室内无尘，通风良好，照明的最低照度标准至少达到 150LX — 200LX ；
4、至少为配线间离地板 2.5 米高度的空间，门的长宽度至少为 2.1 米 × 1.0 米
2.10 主要设备清单
序号 设备名称 型号规格 单位 数量
数据布线
1 六类信息模块 Commscope Systimax MGS400BH-262 个
2 国标单口面板（ 86*86 ） Commscope Systimax MGS10CF/S-262 个
3 单口底盒 86*86 底盒 个
4 六类 5英尺数据跳线 Commscope Systimax GS8E-5 条
5 六类线 Commscope Systimax 1071004ESL 箱
6 六类 24 口配线架 Commscope Systimax PMGS3-24 （含理张器） 个
7 六类 9英尺跳线 Commscope Systimax GS8E-9 个
8 弱电线槽 联塑 99*40 米
9 线槽配件 联塑 99*40 角弯 个
10 线槽配件 联塑 99*40 终端头 个
11 弱电线槽 联塑 39*19 米
12 线槽配件 联塑 39*19 角弯 个
13 线槽配件 联塑 39*19 外角 个
14 弱电线槽 联塑 24*14 米
15 线槽配件 联塑 24*14 角弯 个
16 线槽配件 联塑 24*14 外角 个
17 线槽配件 联塑 24*14 终端头 个
18 布线 布线人工 个
19 室外 48 芯单模光纤 长飞 DCTA-48BE 米
20 室外 8芯单模光纤 长飞 DCXY-8BE 米
21 12 口机架式光纤盒 YOFC-JJ-12ST 12ST 型含单模耦合器 个
22 72 口光纤 ODF 配线箱 YOFC-F218A-72N 72SC 型含耦合器 个
23 光纤镕接 光纤镕接 个
24 尾纤 单模光纤连接头 条

25 3米 ST-LC 单模双芯跳
线
YOFC-2ST/LC-SM-3 条
26 弱电线槽 联塑 39*19 米
27 线槽配件 联塑 39*19 角弯 个
28 线槽配件 联塑 39*19 外角 个
29 双芯单模布线 布线人工 米
30 双芯单模布线 布线人工 米
机柜
31 综合布线机柜 ND6842 个
有线电视部分
32 有线电视面板 86*86 面板 个
33 底盒 86*86 底盒 个
34 二分支器 MW-172H 个
35 三分支器 MW-173H 个
36 四分配器 MW-774HS 个
37 光发射机 MW-99 （ OT ） -6MW-860 台
37 光分路器 4路光分路器 台
38 光跳线 2米单模光跳线 条
39 光接收机 MW-98 ） OR ） -860 台
39 电视线 7C-FB 米
40 弱电线槽 联塑 24*14 米
41 线槽配件 联塑 24*14 角弯 个
41 线槽配件 联塑 24*14 外角 个
42 线槽配件 联塑 24*14 终端头 个
43 布线 布线人工 个
电源部分
44 双绞电源电缆 RVV 3× 6电缆（机房到各配线间） 米
45 镀锌主管槽 200MM*300MM*1MM 米
46 镀锌主管槽 100MM*60MM*1MM 米
46 镀锌主管槽支架 40MM*40MM*3.0MM 个
47 主管槽支架固定接爆 8MM*60MM 个
48 镀锌主管槽固定镙栓 国标 个
48 支架油漆 银粉漆 项
49 镀锌主管槽施工费有 人工费用 米

3 安全防范系统
3.1 概述
本工程监控系统包括主要 1#~6# 楼的视频监控 ，各楼梯出口的视频监控，体育场、餐厅、大门口等关键位 置的视频监控；公寓四周围墙、主要功能室、库房等区域的红外盗报警系统；公寓巡检系统。

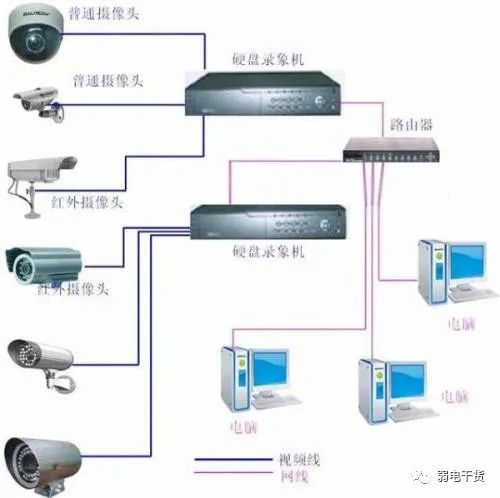

3.2 视频监控系统
3． 2． 1系统设计思路
监控系统的建设应以 “ 实用、可靠、先时、经济、开放、安全 ” 为指导思想。
（一）实用：监控覆盖面和图像质量须满足各一线部门需求；数字图像实时监视和图像回放查询界面友好 ， 系统安装、使用、维护简便。
（二 ）可靠 ：系统采用的主要设备须经过具有公安部批准的相应资格产品检测中心的测试 ，质量达标 ，性能 稳定，能持续有效运行。
（三 ）先进 ：采用成熟 、主流的技术构建系统平台 ，充分兼顾需求和技术的发展 ，充分考虑与其他系统的连 接，建设可扩展的、开放的平台。主要设备可采用搭积木的模块式方便扩容，保护原有投资。
（四 ）经济 ：在确保实用性 、可靠性 、先进性的前提下 ，注重系统建设成本和投入的阶段性 ，以技术建设与 应用机制的协调发展，确保系统效益。
（五）开放：系统应用遵循开放系统的原则。系统应符合国家标准和行业规划，能够供软件、硬件、通信 、 网络 、操作系统和数据库管理系统等诸方面的接口和工具 ，使系统具备良好的灵性 ，兼容性 、扩展性和可移值 性。
（六 ）安全 ：由于本系统涉及公共场所的日常实时监控 、数据传输量大及使用人员多 ，故安全性和保密性就
显得十安突出和重要 。在考虑系统安全性和保密性时 ，除应考虑各种外界干扰外 ，还需在各个环节提供安全 、保 密措施。
控系统对外的开放接口将以标准的函数 API 的模式或标准的 ActiveX API 的模式提供给第三方 ，这些接口分 为不同的控制层次，将提供不同控制粒度的开放接口，通过这些接口第三方可以充分发挥出监控系统的功能。
监控系统对外开放的接口包括两大类 ：一类是提供客户端操作的开发接口 ：另一类是提供对系统设备操作的 开发接口。
客户端操作的接口主要有 ：用户权限验证 、视频实时查看 、历史视频回放和下载 、云台控制等 。系统设备操 作的接口主要有：参数配置（如系统配置，报警配置，用户配置）等。

开放口
3． 2． 2系统规模及功能扩展
1．监控点的扩展
H3C ISC3000 集成视频监控中心最多可支持 1500 个监控点。每增加 1个点只须增加一套前端设备、编码器
及安装材料，只要监控点附近有合符条件的宽带接入点就可以很方便地扩充。
2．存储容量的扩展
可以很方便地扩容到数百 TB ，而且可以进行异地放置，不受地域限制。

3．增加红外线控测系统
可以在某些或全部监控点安装红外线探测系统与摄像头联动 ，它在监视范围四周设置若干对红外线探测器被
触发并发送报警信号，同时摄像头会自动指向该防区，在监控中心也会收到文字或声音报警信息。
4．增加网络安全设备
可增加 H3C 网络安全设备 ，一方面能够保障系统免受网络病毒攻击或非法入侵 ，另一方面也可以更加有效地
保护大量的重要数据。
3.3 红外线防盗报警系统
本公寓安防系统设计了 10 个防护分区 ，每个分区内都包含了 1对探测器 （ 或 1对探头 ），总的探测器数量 在 10 对 。 因此一共需要一台 报警主机 ， 而对于总线的扩展设备 ， 由于探测器相对集中 ， 考虑成本 ， 该系统全部选 用了单路总线扩展模块 。该模块连接至系统的总线上 ，带单路防区 。在软件的选择上 ，该系统选择了中心接警软 件。

DS7400XI 是总线式的多防区报警控制主机，具有功能全、扩展性强、质量稳定的特点，被广泛的应用于 小区、大楼、工厂等各类场合的大型报警系统。该主机的主要功能有：

1． 自带 8个防区、以两芯总线方式（不包括探测器电源线）可扩展总防区数量为 248 个有线防区。
2． 总线长充达 1.6km( Φ 1.0mm2) 。可接总线放大器以延长总线长度。
3． 可接 15 个键盘，分为 8个独立分区，可分别独立布防 /撤防。
4． 有 90 组个人操作密码： 15 种可编程防区功能。
5． 可选择多种防区扩展模块 ：有 8防区扩展模块 DS7432 、单防区扩展模块 DS7457 、双防区扩展模块 DS7460 、 带输出的单防区扩展模块 DS7465 及带地址码的探测器。
6． 辅助输出总线接口可接 DS7488 、 DS7412 、 DSR-32 继电器输出模块等外围设备。可实现防区报警与输出 一对一，多对一，一对多等多种报警 /输出关系。
7． 通过 DS7412 模块可转换成 RS232 接口实现与计算机的直接连接，或通过网络转换接口的设备与 LAN 连 接。
8． 可通过 PSTN 与报警中心连接，支持 4+2 、 Contact ID 等多种通讯格式。
9． 可实现键盘编程或远程遥控编程。
10 ．可接无线扩充防区。
3.4 巡更系统
将具有不同编码的巡逻点感应管安放于被巡更的设备或线路上，并将编码及对应安放地点在计算机中设置 好。巡更人员佩带巡更器，在巡检过程中用巡更器轻轻贴近巡更点约 5-10 公分距离感应。工作时场光提示，将 读取时间，地址点存于巡更器中，并可实进输入设备的运行状态；管理人员将巡更器插入通讯专线与电脑连接 ，
通过计算机内的应用软件将巡更器的巡更数据读入电脑中存档 。随时供管理人员进行分析 、处理 、统计 、制作报 表，给管理者提供一个科学、准确的考核依据。

3.5 主要设备清单
序号 设备名称 型号规格 单位 数量
一、视频监控系统
VS-ISC3000 系列监控平台
1
VS-ISC3000 H3C IS3000- 集成监控中心主机（内含 6TB SATA 硬盘，最大
接入管理 31 台 ISC3100 辅机，支持 4路视频接入 /1 路视频
输出， H.264,Full D1,8DI/400 ）
台
2 VS-ISC3100 H3C ISC3100- 集成监控中心辅机（内含 6TB SATA 硬盘） 台
编码器及配套配件
3 VS-EC1004-HC H3C EC1004-HC-4 路视频编码器 （ H.264/MJEG,CIF,2DI/2DO ） 台
4 VSOM2ECDC 1U EC/DC 托架 台
5 VSOM1400-40W H3C EC/DC 1000 系列编解码器 40W 电源适配器 个
监控中心（电视墙）
7 电视墙柜 2*4 （ 50 英寸）规格电视墙机柜 套
8 操作台 8位标准操作控制台 套
9 50 寸等离子 长虹 PT50600 50 英寸等离子平板 台
10 VGA 矩阵 8进 8出 VGA 视频矩阵 台
11 VGA 线 10 米规格 VGA 线缆 条
12 VGA 分配器 2进 2出 VGA 视频分配器 台
13 前端采集设备及配套
14 10 ” 球形云台护罩 YAAN YD5409 个
15 一体机 Samsung SCC-4205P 支
16 壁装支架 YAAN WS2781 个
17 立杆 3米不锈钢立杆 根
18 电源 AC24V ， 1.25A 个
19 摄像机 Samsung SCC-B2311P 支
20 镜头 SSV0358GNB 个
21 室外护罩 YAAN YA4512 个
22 摄像机支架 YAAN WS2771 个
23 BNC 接头 BNC 接头 个
24 电源接头 电源 DC 接头 个
25 电源 DC12V ， 1A 个
26 拾音器 VCU-100 （考场监控专用拾音器） 个
27 拾音器电源 DC12V ， 1A 个
28 三合一防雷器 澳美高 AL-22KN （ PA ） 个
29 二合一防雷器 澳美高 AL-22KN （ D） 个
30 DVS 防雷器（ 8路） 澳美高 AL-22KN （ V8 ） 19 寸标准机架， 1U 台
31 同轴视频电缆 RG-59-128 编（ 75 欧姆） 1/0.643 米
32 摄像机供电电缆 RVV 2× 0.75 × 24/0.2( 扁形 ) 米

33 摄像机控制电缆 RVV 2× 0.5 × 28/0.15( 扁形 ) 米
34 拾音器控制电缆 4芯网线（ 4× 0.5mm 2） 米
35 弱电线槽 联塑 39*19 米
36 线槽配件 联塑 39*19 角弯 个
37 线槽配件 联塑 39*19 外角 个
38 人工 布线人工 个
二、红外防盗系统
39
总线式报警主机 BOSH DS7400XI-CHI ， DS7400XI-CHI 是一个可编地址码的大
型报警控制通讯主机 。主机自带 8个防区 ，最多可扩展到 24 8 个；而且提供多种类型的报警输入和地本报警输出。
40
操作键盘 BOSCH DS7447E-CN 中文操作键盘 ， 当需要分区时 ， 可以用某
个键盘控制某个键盘控制某一分区 ， 而对某分区进行独立布 防 /撇防 。 可以由主键对所有分区同时布 /撇防 。 这些功能都 要求在对 DS7400XI 进行编程时设定 个
41
双回路总线驱动器 BOSCH DS7436 ，用于连接 DS7400XI-CHI 控制 /通讯主机。它
直接安装在主机板上 ， 并提供两条两线的总线 ， 每条总线最
多可连接总数多达 120 个总线探测器和界面模块（ 120 个地
址码 ），共 240 个。
块
42
串口模块 BOSCH DX4010i 是一个用来作为与之相兼容的报警控制主机
数据终端设（ DTE ）的 RS232 串口接口模块。通过总线连接
到报警控制主机上 。 通过 DX4010i 可以连接串口打印机或其
它一些 RS232 设备，或建立一个本地直接连编程软件编程 台
43 中心接警软件 BOSCH MTSW-500 ，防盗系统软件，带网络转发功能 套
44 MUS/RS485 总线转换 模块
BOSCH DS7426 ，总线转换模块 ，把原有的总线信号转换为 48 5
信号转输 个
45 30 米双光束对射 艾礼富 ABT-30 ，室外探测距离 30 米 对
46 60 米双光束对射 艾礼富 ABT-60 ，室外探测距离 60 米 对
47 80 米双光束对射 艾礼富 ABT-80 ，室外探测距离 80 米 对
48 150 米三光束对射 艾礼富 ABE150 ，室外探测距离 150 米 对
49 200 米三光束对射 艾礼富 ABE-200 ，室外探测距离 200 米 对
50 8光束 20 米光栅 FOCUS ABX-208, 探测距离 20 米 对
51 8光束 40 米光栅 FOCUS ABX-408, 探测距离 40 米 对
54 电源 新视宝 SP-4912 12V 12.5 带蓄电 个
55 驱动总线 RVV 4× 1.54x48/0.20 米
56 支架 定制不锈钢支架 个
57 防水电源箱 定制防水箱，安装于围墙 个
58 电源线 3*2.5MM 平方电源线 米
59 报警主机备用电池 蓄电池 12VDC/6.5AH 个
60 压电警号 视宝 PS-89 个
61 弱电线槽 联塑 24*14 米
62 线槽配件 联塑 24*14 角弯 个

63 线槽配件 联塑 24*14 外角 个
65 人工 布红人工 点
三、巡检系统
66 管理软件 带事件设置 /路线设置 /自定义报表打印等内容 ： 适合各行业
巡检
套
67 人名按钮 KD2000 个
68 地点按钮 KD2000 个
69 巡棒（含皮套） K-2000 套
4 广播系统
4.1 概述
对于此公寓的公共广播系统 ，我们的设计思想是使系统先进 、可靠 、实用 、操作简单 ，维修方便 ，故障率低 ， 使有寿命长 ，性能价格比合理 ，各项技术指标都达到国际标准 ，以确保广播系统工程的高质量和高可靠性 ，以便 充分发挥广播的作用，使人们的环境舒适，并保证系紧急情况下的应急处理能力。
4.2 系统分析
广播系统信号采用高压小电流方式传输 ，以减小线路损失 ，适应室外线路较远的广播传输功能 ，根据公寓需
播音区域进行设置 ，尽力保证不留死角和回音交叉 。本公寓的室外音箱建议安装在公寓内路灯杆上 ，一以减少单 项项目的投资，进行经济优化。
4.3 系统功能特点
对公寓内各楼座广播进行分区，可分区播放，又可全部公寓同时播放，同时相关区域广播和消防系统联动 ，
和消防系统共用广播系统，即背景广播兼做消防广播，消防优先。实现同样的功能同时以节约投资。
5 机房环境建设
5.1 概述
机房设置于 4# 楼一楼，总面积为 50 平方米，
按要求 ，机房设计包括以下子系统 ：土建与装饰 、供配电 （ 防雷与接地 ）及 UPS 工程 、空调系统 、消防工程 、 综合布线工程等。
机房设计总体要求 ：工程完工后应达到国家规定的 B类机房标准 ，实现 7× 24 小时无人值守 ，在无人值守的 情况下保障机房环境的安全，保证网络设备、服务器以及数据的安全。

下面我们将从各系统述说。
5.2 土建与装饰工程
5． 2． 1工程范围
本次机房工程包括：
主要工程 主要内容 装修范围
地板工程 安装防静电活动地板 设备机房安装防静电地板；
天花工程 天花及梁、墙沿上部防尘处理 全部天花
安装天花吊杆、成骨、敷设天花板
门窗工程 双开防火玻璃门 机房与大厅之间
塑钢窗户及窗帘 大厅
墙面装饰工程 涮乳胶墙面漆 所有墙面
5． 2． 2设计总体指导思想
可靠、耐用、实用、高档次、低价格
室内装修的效果应将高档、舒适性融于明快、简洁的格调之中。
系统一经装修竣工 ，由于用途的特殊性不宜进行阶段性翻新 ，因此 ，主体装修材料宜选用吸音效果好 ，不易
变形、变色、易清洁、防火性好，且高度耐用的材料。
5． 2． 3机房装修设计
一、开花吊顶
全方位装修的机房包括 ：网络机房 、监控大厅 。考虑机房技术要求以及机房高度要求 ，整个天花吊顶全选用
“ 金佰利 ” 全铝喷塑微孔天花板 ， 规格 600 × 600mm ， 厚度 δ =0.7mm ， 乳白色哑光 ， 明架安装 ； 此天花的特点是 ： 色调柔和 ，不产生眩光 、防火 、防潮 、易清洁 、吸音 。是目前在计算机房装修工程中采用的开花材料 。该材料与 国产同类材料相比 ，具有价格适中 ，品质优秀的长处 ，它同时具有平整度高 、色泽一致特性 ，照明灯具均匀分布 于天花吊顶上。
二、房间高度
在机房高度要求上 ，尽量要求达到宽敞 ，不压抑 ，一般正常要求为装修后净空高度 （ 指活动地板面至天花顶 棚高度 ）为 2.7 米左右较为理想 ，这样既满足人的视觉效果 ，不致于使人感到压抑 ，又能减少空调的制冷量 ，以 节约能源。
三、墙壁
机房墙面采用刮腻子刷乳胶漆三遍，选用防潮、防莓、易清洗的乳胶漆。
机房区周边采用不锈钢踢脚线。在隔墙铺设布线线槽时密切配合土建工，做好线槽铺设的墙体抹平工作；机房与外界连接的所有墙体的缝隙区管线槽接口处均以水泥沙浆堵实；以防止虫、鼠进入机房；
机房需要砌墙密封；
机房与外界连接提供统一的强电、弱电槽出口；
四、地板
 设计说明：
a. 机房地板采用搞静电地板，安装高度为 200mm ；
b. 机房区楼板需做防尘防潮处理；
c. 搞静电地板支架良好接地；
d. 地面扫聚脂防尘漆；
 材料说明：
机房区采用 “ 向利 ”品牌的钢质搞静电活动地板 ，规格 600 × 600 × 30 毫米 。满足防锈 、搞静电 、防火 、防潮、防裂、耐油、耐蚀、柔光不起尘、隔音、承载力高等要求，利于今后设备的安放、移动：

全钢地板是在压铸的金属壳中浇注水泥 ，金属外壳的电导率很高 ，防静电性能突出 。高耐磨防静电贴面 ：三 聚氢氨 （ 上层 ） 或 PVC ， 酚醛树脂 （ 下层 ）， 钢板壳结构 ， 底面采用 ST14 拉伸板 ， 表面硬质钢板 ， 中间用发泡水 泥填充 ，表面粘贴防静电塑面 ，四周导电嵌条镶边 。支架采用钢板模压成型 ，丝杆可任意调节 。横梁和支架不会 生锈。
5.3 供配电、防雷接地池及 UPS 备用电源工程
5． 3． 1供电电源
本计算机机房供电采用 380/220V 电压、 50Hz 频率和三相五线制（即 TN-S 系统）的配线方式。因机房设备
分计算机设备和计算机辅助设备 ，这两种设备对供电电源有不同的要求 ，所以采用两种不同的电源的供电 ：即一 种为普通电源，一种为不间断电源。
配电柜 、 UPS 安装在网络机房 ， 一路为机房区 UPS 供电 ， 一路为整个机房内空调 、 新风 、 照明 、 维修插座等 非计算机设备供电 ，普通电源给计算机辅助设备供电 ，如 ：空调 、照明 、维修插座 、辅助插座等等 。不间断电源
给计算机设备供电，如：服务器，主机，管理工作站、打印机、备用照明、机房监控等设备。 两种电源引入不同的配电箱 ：即安装在主机房内的不同电源配电箱 ，再由配电箱分别送给计算机设备和计算
机辅助设备。 配电柜设计为：长征 700*470*1700 （宽 *高 *深 ），内配开关采用 ABB 吕牌，详见设计图纸。
一、 控制和保护设备
为了确保设备能安全可靠的运转 ，电源准确灵敏通电和断电 ，电源控制及保护设备选用可靠灵敏的 ABB 空气
开关（部分带漏电保护 ）。视设备情况不同具有过载保护，短路保护，漏电保护的性能，确保电源控制和设备的
安全。
二、 线路的布线方式
根据广东省公安消防局规定 ，机房装修所采用的导线应符合消防安全 ，即通过消防局认证 。所以室内导线全
部采用新型阻燃导线组，天花吊顶灯盘的电源线主干线采用 3× 2.5 2导线组、分支线采用 3× 1.5 2导线组，
导线组穿金属电线管和金属电线软管安装在天花吊顶上 ，沿较近距离到灯盘位 （ 视情况可采用白色难燃 PV C
塑料管但接头处应采用金属软管 ）。照明开关和维修插进线采用 3× 2.5 2或 3× 42导线组穿金属线管暗敷在墙
内到该位处 ， 计算机专用插座箱采用 3× 2.5 2导线组穿金属保护槽安装在活动地板下 。 为防止漏电危及人身
安全和防电磁干扰，所有金属电线管、电线保护槽必须全部可靠连成一体并可靠接地。
5． 3． 2防雷设计
感应雷
感应雷是雷电在雷云之间或雷云对地放电时 ，在附近的户外传输信号线路 、埋地电力线 、设备间连接线产生 电磁感应并侵入设备 ，使串联在线路中间或终端的电子设备遭到损害 。感应雷虽然没有直接雷猛烈 ，但其发生的
几率比直击雷高得多 。感应雷的破坏也称为二次破坏 。雷电流变化梯度很大 ，会产生强大的交变磁场 ，使得周围 的金属构件产生感应电流 ，这种电流可能向周围物体放电 ，如附近有可燃物就会引发火灾和爆炸 ，而感应到正在
联机的导线上就会对设备具有强烈的破坏性。
感应雷可分为以下两类：
静电感应雷 ：带有大量负电荷的雷云所产生的电场 E将会在架空线路上感生出被电场束缚的正电荷 。当雷云 对地放电或对云间放电时，云层中的负电荷在一瞬间消失了（严格说是大大减弱 ），那么在线路上感应出的这些
被束缚的正电荷也就在一瞬间失去了束缚 ，在电势能的作用下 ，这些正电荷将沿着线路产生大电流冲击 ，从而对 电器设备产生不同程度的影响。
电磁感应雷 ：雷击发生在供电线路附近 ，或击在避雷针上会产生强大的交变电磁场 ，此交变电磁场的能量将 感应于线路并最终作用到设备上 （ 由于避雷针的存在 ，建筑物上落雷机会反倒增加 ，内部设备遭感应雷危害的机
会和程度一般来说是增加了 ），对用电设备造成极大危害。
一、 雷电浪涌

雷电浪涌是近年来由一微电子设备的不断应用而引起人科极大重视的一种雷电危害形式 ，同时其防护方式也
不断完善 。最常见的电子设力备危定不是由于直接雷击引起的 ，而是由于雷击发生时在电源和通讯线路中感应的
电流浪涌引起的 。 一方面由于电子设备内部结构高度集成化 （ VLSI 芯片 ）， 从而造成设备耐压 、 耐过电流水平下
降 ，对雷电 （ 包括感应雷及操作过电压浪涌 ）的承受能力下降 ，另一方面由于信号来源路径增加 ，系统较以前容
易遭受雷电波侵入 。浪涌电压可以从电源线或信号线等途径窜入微电子设备设备 。我们就这电源浪涌和信号系统
浪涌两方面分别讨论其结弱电设备的危害；
电源浪涌电源浪涌并不仅源于雷击 ，当电力系统出现短路故障 ，投切大负荷时都会产生电源浪涌 ，电网绵延千里 ，不
论是雷击还是线路浪涌发生的几率都很高。当距你几百公里的远方发生了雷击时，雷击浪涌通过电网线路传输 ，
经过变电站等衰减 ，到你的微电子设备时能仍然有上千伏 ，这个高压很短只有几十至几百个微妙 ，或者不足以烧 毁微电子设备 ，但是对于微电子设备内部的半导体元件却有很大的损害 ，例如旧音响的杂音比新的要大是因为内 部元件受到损害一样 ，随着这些损害的加深微电子设备也逐渐变的越来越不稳定 ，或有可能造成您重要数据丢失 。 美国 GE 公司测定一般家庭 、饭店 、公寓等低压配电线 （ 220V/110V ）在 10000 小时 （ 约一年零两个月 ）内在线间 发生的超出原工作电压一倍以上的浪涌电压次数达到 800 余次 ，其中超过 1000V 的就有 300 余次 。这样的浪涌电
压完全有可能一次性将电子设备损坏。
信号系统浪涌
信号系统浪涌电压的主要来源是感应雷击 、电磁干扰 、无线电干扰和静电干扰 。金属物体 （ 如传输线 ）受到 这些干扰信号的影响 ，会使传输中的数据产生误码 ，影响传输的准确性和传输速率 。排除这些干扰将会改善网络
的传输状况。 目前 ，直击雷造成的灾害已明显减少 ，而随着需市经济的发展 ，感应雷和雷电波侵入造成的危害却大大增加 。
一般建筑特上的避雷针只能预防直击雷 ，而强大的电磁场产生的感应雷和脉冲电压却能潜入室内危及电视 、电话 及联网微机等弱电设备。
目前 ，雷电灾害已被国际电工委员会 （ IEC ）称为 “ 电子化时代的一代公害 ”。因随着微电子设备应用的日益
广泛和普及 ，雷电会导致对微电子设备多种不同形式的危害 ，而目前仍没任何一种办法可以全面防止雷电的危害 ，
只能通过各种有效的办法可将雷害的程度降到最低 ，在多年的实际中人们对直击雷 、感应雷 、球形雷的认识比较 高 ，防护也相对完善 ，但对雷电浪涌的防护意识和防护措施相对比较薄弱 ，为此完善对雷电涌的防护理论 ，开发
研制新型的防雷电涌器件是 E时代的基础技术。
三、综合浪涌保护系统组合
机房防雷器配置以 B级和 C级为主，在主配电柜进线端配置 KLJB 级防雷器， UPS 前端配置 KLJC 级防雷器 ；
主要用电设备配置防雷插座
根据有关规范本方案建议 ：“ 动力供电须采用不少于三级的分级限压措施 ”，所以其供电生活费充防雷配置图 。
出入机房的电缆金属护套在入室处应作保护接地 ， 电缆内芯线在入室处 （ 配电柜内 ） 应加装防雷器 （ B级 ），
电缆内的空线对亦应作保护接地。 UPS 前羰装三级防雷器（ C级 ）。
对于自己动化控制系统的所需的浪涌保护应在系统设计中进行综合考虑 ，针对自动化控制装置的特性 ，应用 于该系统的浪涌保护器基本上可以分为三级 ，对于自动化控制系统的供电设备来说 ，需要雷击电流放电器 、过压
放电器以及终端设备保护器 。数据通信和测控技术的接口电路 ，比各终端的供电系统电路显然要灵敏很多 ，所以 必须对数据接口电路进行细保护。
自动化装置的供电设备的第一级保护采用的是雷击电流放电器 ，它们不是安装在建筑特的进口处 ，就是在总
配电箱里 。为保证后续设备不承受的剩余残压太高 ，所以必须根据对保护范围的性质 ，安装第二级保护 。在下级 配电设施中安装过电压放电器 ，作为二级保护措施 ，作为第三级保护是为了保护仪器设备 ，采取方法是 ，把过电
压放电器直接安装在仪器的前端 。自动化控制系统三级保护布置如图 1所示 ：在不同等级的放电器之间 ，必须遵
守导线的最小长度规定。供电系统中雷击是流放电器与过压放电器之间的距离不得小于 10 米，过压放电器同仪 器设备保护装置之间的导线距离则不应低于 5米。
5． 3． 3接地技术
在机房防静电地板下 ，安装环行均压环 （ 材料选用 30*3 铜排 ），并将均压环连接到机房所在楼层的弱电管道
井内的共用接地排 （ 楼层弱电等电位汇集点 ）上 ；机房内的防雷地 、静电地 、屏蔽地 、直流地 、绝缘地 、安全保 护等接地直接连接到均压环上。

另外将各楼内各种交流 ，直流设备与建筑物内的钢筋 ，金属构架 ，金属门窗和地板等 ，连接在一起形成一个 法拉第笼 ，同时交流工作地 、安全保护地 、直流工作地 、防雷接地与建筑物法拉第笼良好连接 ，形成一个等电位
体，避免接地线之间存在电位差。
5． 3． 4UPS 设计
一、客户现场负载情况及规划
负载情况：机房设备 24KW 负裁。
用户要求，后备时间方案： 2小时
二、客户对 UPS 供电方案的要求
UPS 具有高可靠性和高可用性；
UPS 具有高 IP 防护等级得载设计，以对应对恶劣的环境；
UPS 具有高可管理性，包括需要时接入其它管理系统、对环境进行监控的能力。
UPS 容量需求为 41KVA ，要求采用工业级长寿命 UPS 提高系统供电的可靠性；
UPS 能够灵活地配置电池，可随需延长后备时间。目前的后备时间按 60 分钟计算。
三、 UPS 及其附件、配电设备现场布局
根据上述方案 ，校核场地空间上的可行性 。我们选择易事特电池作为电池配置方案 。这样在将来需要进 ，可
随时进行后备时间的护展，不仅扩展、安装简便，机器的现场摆放也美观大方。
后备时间为 120 分钟的配置电池，需要 12V100AH 电池 60 节。
1．市电正常时
市电经滤波电感和整流器后一边充电，一边供给逆变器，逆变经隔离变压器输出给负载供电；
2．输入市电异常时
系统立即转为电池逆变输出给负载供电；
3 ． UPS 故障时
系统自从切换到旁路输出给负载供电
4．设备在线维修时
经服务工程师操作后由手动维修旁路输出给负载供电。
5.4 空调系统
5． 4． 1设计要求
根据中华人民共和国，国家标准《计算机房场地技术条件》 （ GB288-789 ）对计算机机房环境规定如下：
温湿度要求：
开机时：
A级 B级 C级 夏季 冬季
温度 23 ℃± 2℃ 20 ℃± 2℃ 15 ℃ -30 ℃ 15 ℃ -30 ℃
相对湿度 45%-65% 40%-70%
温度变化率 ＜ 3℃ 时不洁露 ＜ 10 ℃ 时不洁露 ＜ 15 ℃ 时不洁露
停机时：

A级 B级 C级
温度 5℃ -35 ℃ 50 ℃ -35 ℃ -10 ℃ -40 ℃
相对湿度 40% ～ 70% 20%-80% 8%-80%
温度变化率 ＜ 5℃ 时不洁露 ＜ 10 ℃ 时不洁露 ＜ 15 ℃ 时不洁露
5． 4． 2配置方案
设备机房安装 2台爱默生 3P 精密空调；
5． 5消防系统工程
5． 5． 1设计依据
 《洁净气体灭火系统设计规范》 DBJ15-23-1999
 《气体灭系统施工及验收共规范》 GB50263-97
5． 5． 2设计说明
因为计算机中心内的计算机系统本身具有很高的价值 ，而且计算机系统内所保存的各种数据 、资料是无法估
计其价值的 ，一旦机房发生火灾 ，将直接危及室内人员和计算机系统的安全 。为了防止火灾对计算机房及计算机
系统的危害。根据中华人民共和国公安部消防局编制的《消防手册》和国家标准《电子计算机机房设计规范 》
（ GB50174-93 ）。要求计算机机房内应安装火灾自动报警系统及自动灭火系统，根据本机房的情况我们提出以下
方案：
网络机房采用无管网式 FM200 气体灭火系统 ，采用新产品七氟丙烷 （ 俗称替代气 ）进行灭火 。其它区域设置
报警装置。
实现功能：
（ 1）当设在同一灭火区的至少一对感烟和感温或两个感温控测器报警后，关闭空调机，切断非消防电源，
并同时接通本灭火区的警铃以提醒现场人员撤退。
（ 2）当相关人员确认为火警后 ，手动启动气体灭火系统相关的执行机构 ，从而释放灭火剂及实施消防任务 。
（ 3）火灾报警系统与空调电源及配电电源连动，当有火灾报警时，自动切断供电回路。
（ 4）灭火区的入口处均设有放气指示灯。
设计参数：
系统设计浓度： 8%
系统设计用药量：按标准要求设计
喷射时间： 10 秒
浸渍时间： 3分钟
响应时间： 30 秒
方案说明：
FM200 （ CF3CHFCF3 ）是由 C，F，H三元素所组成 ，它是一种无色无味 ，不导电的气体 ，通常依靠它打断着火大
化学反应过程来达到灭火的功能。
多年来 ，人们认为 HALON1301 是适合各种不同场所的最佳火焰抑制剂 。它能够快速扑灭各种程度的火灾 。尤其能
有效地保护宝贵财产 ，不会产生损坏精密仪器 ，设备的殊余物 。另外 ，HALON1301 系统可用于有人和无人的空间 。
经过专业训练的防火装置经销商均能很容易地安装 。但是 ，由于 HALON1301 焰抑制剂进入市场 。但是 HALON 130 1
的真正替代产品更新换代只有一种 —— FM200 。
安全限界限
对于保护人的生命 ，高度民主机密和宝贵的设施 ，保护其他无法补偿的财产 ，乃至最重要的 ，您修企业的生
存 。防火不是绝对必要的事情 。您需要以最快的速度获得最有效的防火装置 。FM200 为您提供只有时间才能买得

到的重要的安全限界限。
FM200 十秒之内灭火。
火由小到大是以指数速率发展的 。高温和烟在最初几分钟对于精密电子设备破坏性最大 。致命的燃烧产物在
火燃烧的最初阶段产生得最多。
FM200 能够在十秒钟之内，火势还不能发展起来时完全扑灭 A， B和 C级火。在那关键性的几秒钟之内扑灭
能够挽救价值数百万美元的设备，并避免停产损失。其它灭火剂需要六十秒或更长间才能产生反应。
这种耽搁可以造成严重的设备损失 ，维修与停产 。FM200 的快速反应和极好的燃烧抑制能力能够避免灾难性
的后果。
性能好的缘由。
FM-200 的灭火过程是活性化的。其主要反应是在分子阶段物理化地冷却火焰。
FM-200 （ HFC-227ea ） 和冷冻用化合物同属一类 。 因此 ， 它是一种有效的热转换剂 。 FM-200 实质性地把火中的热 能消除，以至燃烧反应不能维持下去。另外， FM-200 还具有一种化学灭火反应。它在火中释放衡量游离基，以 最终阻止燃烧的连锁反应。
不仅防止火的损害。 FM-200 不难能够防止火本身造成的严重损害，而且消除了灭火剂本身对精密设备与仪器的损坏。
FM-200 是一种无污染气态剂，不含有颗粒或油污残余物。其它灭火装置，例如水，泡沫或干化学制品，灭火剂 本身与火一样具有破坏性。
由于 FM-200 不会大量降低氧气量 ，对于一般重要财产所在的有人空间 ，其使用十分安全 。FM-200 排放体之 后，可通过简单的通风消除气体，使您很快恢复正常工作。
对环境无污染。
作为未来的无污染火焰抑制剂， FM-200 应具有快速有效的性能。对有人空间和精密仪器，设备无损害，对 环境无污染 。对环境保护的重要考虑要求产品对大气层没有任可潜在的破坏性 。未来的无污染火焰抑制剂不但要
考虑今天 ，同时还要考虑到未来的环境保护问题 。所有的人类活动所产生的影响 ，正在成为未来重要环境问题之
一 。常常以环球变暖的可能性来衡量 。要有效评价一种灭火剂 ，灭火装置 ，及其操作对环境变暖的影响 ，应考虑
它直接与间接的影响。 由于 FM-200 防火装置只是在出现火灾时才进行排放，采用无污染火焰抑制剂来进行全面充斥，则被认为是 实质上非散发性的。在罕见的情况下，灭火装置进行排放。 FM-200 的快速灭火性能全平息一场不可控制的火灾 所带来的严重后果。即使使用 FM-200 来灭火，他的短暂的大气寿命只有 31-42 年。并且，它能从大气层中快速 消失 。因此保证对环境变暖的直接影响很小 。与 HALON1301 比较 ，它的相对储存瓶 ，生产 ，安装和使用这些系统
对环境变暖的影响通常比 FM-200 要大。 对敏感设备无损害。
FM-200 具有较高的沸点，系统设计合理，不会对电子器件产生热震的危险。直接排放其他抑制剂，人产生 热震。二气化碳就是一个例子。同时， FM-200 具有非导电性和非腐蚀性。因此，不会损坏电子设备。 FM-200 不
会留下颗粒或油污残余物 ，不会损坏电子仪器 ，计算机 ，软件 、数据文件 ，通讯设备或复杂的医疗设备 ，也不需 要消除多数灭火剂具有的灭火材料的残余物。
权威的意见。
工厂共同研究公司 （ FMRC ）对 FM200 进行了多种严重火灾灭火试验 ，以检测在不同条件下产品的性能 。FMR C
授予 FM200 成分合格证书，并批准 FM-200 在工厂共同体保险的设施中使用。美国 UL 和理局对 FM-200 的化学特 性，毒性和物理特性，包括其对 A， B， C级火灾的灭火能力进行全面检测后，授予 FM-200 成分认证书，并批 准 FM-200 灭火装置的使用。

全面的测试

经过七十多种毒性检测， FM-200 现有七十多种数据，与 HALON1301 的任何替代产品更新换代相比，它具有
最全面的健康与安全说明， FM-200 已经为世界上许多机构所认证。无论是检验灭火能力，环境可接受性，或人
体安全性 ，所有检验 FM-200 的机构都对 FM-200 予以认证 。没有任何一种灭火剂可以与 FM-200 兼备的信誉媲美 。
正是由于这种原因，主要灭火装置生产厂都把 FM-200 作为他们的选择。
不用屏住呼吸
检验结果证实使用 FM-200 比使用 HALON1301 对人体更安全 。另外 ，FM-200 在低浓度下有效 ，其浓度大大低
于美国环保局 EPA 规定的安全指标 。1993 年产值月报 2日 ，美国环保局 EPA 在联邦注册簿中认证 FM-200 固有的
安全性，批准 FM-200 在有人空间使用，在 9.0%v/v 条件下，不要求外出时间。这说明即使有设计浓度下使 用
FM-200 ，仍能够安全地撤空有人空间。
以下列特点评价火焰抑制剂。
如果您的责任是保护宝贵的财产，无论是计算机，通讯，医疗，宇航设备或人的生命，那么 FM-200 的价格
是显而易见的。
节省时间。
快速无比 ， FM-200 能够在 10 秒内停止火灾 ， 当宝贵的财产面临危险 ，每一秒钟都至关重要 。 损失范围可以
从微不足道到灾难性。在这段时间里小的危害可以指数整率增长，造成长时间停工停产。
节省空间
由于 FM-200 灭火效率高 ，因此 ， 它仅需要比 HALON 1301 多三分之二的重量 。需要的额外空间很小 。不需要 在设施内堆放放多笨重高压气瓶。多数情况下，只需简单的改动，即可将 HALON1301 系统转换成 FM-200 。检测
与控制设备通常可以沿用。储存容量和输气管需要鉴定。
解除忧虑。 与火灾造成的财产与数据损失相比 ，FM-200 装置的价格很低 。想一想避免的损失 ，想一想省去的清洁工作 ，
想一想设有中断的工作，没有损失的生产或没有发生的人员损伤。
6 机房环境监控
6.1 概述
为保证其安全正常运行，与之配套的机房动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协
调工作 。如果机房动力及环境设备出现故障 ，轻则影响电脑系统的运行 ，重则造成计算机和通信设备报废 ，使系
统陷入瘫痪，后果不堪设想。因此对中心机房的动力及环境系统进行实时集中的监控极其必要。
6.2 设计依据
 《计算站场地技术条件》 GB/T-2887-2000
 《计算机场地安全要求》 GB-9361-88
 《电子计算机机房设计规范》 GB50174-93

6.3 设计目标
（ 1）技术先进性：选用国际技术最新的专业厂家产品。
（ 2）系统高可靠性：系统的硬件和软件均采用技术成熟的产品，各模块间互相独立，互不干扰，将故障影
响范围降至最少，保障系统全天候正常运行。
（ 3）系统可扩展性能强：模块化结构有利扩容与扩展，扩展成本低廉。
（ 4）投资少：按需配置，留有一定扩展空间，设备选型性价比高，减少用户投资。
（ 5）系统运行管理方便：软件系统中文化，操作简单方便，日常维护时间少。
6.4 机房监控系统组成
DH2000 机房监控系统由硬件系统和软件系统组成。
硬件系统包括监控主机、智能多通道控制器、采控模块、监测模块以及计算机网络。
DH2000 机房监控系统软件由两部分组成：设计程序和运行程序。
其中设计程序为整个监控系统设计构架 ，包括串口定义 、设备定义 、协议和参数设置 、事件定义以及界面组 态 。运行程序将按照设计构架 ，包括串口定义 、设备定义 ，协议和参数设置 、事件定义以及界面组态 。运行程序
将按照设计程序的设置来运行整个监控系统 ，包括串口通讯 、数据采集 、事件发布 ，并将收到的数据保存 、分析 、
报表。
运行程序是整个监控系统的人机界面 ，当监控系统全部设计完毕 ，设计程序就功成告退 ，不必再运行 ，除非 对监控系统要做一番改动。
6.5 主要特点
 简单直观的操作
DH2000 系统软件基于实时多任务 WIN98/2000/NT 操作系统 ， 在图形用户界面 （ GUI ） 环境中 ， 以窗口和控件
的方式构造监控系统。操作方式类似于 VB 、 Delphi 等可视化开发软件，用户只要有简单计算机软件操作知
识，稍加培训，即可信任所有操作。
 丰富的界面组态
用户可按自己的意愿构造美观的人机交互界面 。系统提供丰富的控件及控件库可供用户自由组态 ，所有控众
件的大小、颜色等属性均可自由设置。
 超强网络连接功能
客户软件通过计算机网络与代理软件系统连接，计算机网络可以是局域网，广域网或国际互联网
传输
介质可以是以太网 、FDDI 光纤网 、ATM 、ISDN 、PSTN 、及 DDN 等 ，传输协议为 TCP/IP 。客户软件能检测到远
方代理运行状态，自动恢复连接。
 强大的 Web 功能
系统采用 Browser/Server 方式，通过浏览器可实时查看监控系统界面。
 自定义报警
用户可自定义报警级别及图形、颜色、声音、电话等报警方式。
当发生报警事件时，采用相应的报警方式。
 网络系统监控功能
DH2000 除了能够监控机房动力及环境，同时也可监控计算机网络的状态，包括计算机主机、路由器、交换
机、终端服务器状态以及端口数据流量、带宽负担、协议包数据等参数，为网络设备故障提供分析依据。
 开放式接口

系统缺省为用户提供丰富控制和图库，若用户有行业特殊需要，可以根据要求定制开发控件及开发图库。
客户系统对这些扩充没有任何限制 ，而且基要结构不用改变 ，甚至 Win95 或 Win NT 的 OCX ，ActiveX 控制同
样可嵌入客户软件系统。
 开放式数据库接口
系统数据库采用 SQL Server2000, 与数据接口采用 ODBC 技术 ，使系统从根本上脱离了数据库的限制，也就
是可支持各种类型数据库。
 丰富的管理功能
DH2000 不仅仅是单一的监控系统，同时是一个管理系统，增加了机房设备管理、值班日志管理、报警确信
管理 、事件处理管理等许多十分必要而且有效的管理工具 ，机房的监控和管理一体化 ，更加突出体现整体智
能机房的概念。
 通用性
监控系统的设计符合国际工业监控开放式设计标准。
 可靠性
a. 监控系统具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作；
b. 全部硬件采用国际著名的工控设备，可靠性高，平均无故障时间大于 20 万小时。
 兼容性
支持各种著名厂家提供的智能设备 ，如 STULZ 、LIEBERT 、RC 、HIROSS 等机房精密空调 ，MGE 、EXIDE 、SICON 、
LIEBERT 、IMV 等 UPS 。支持所有提供开放协议 （ 如 RS-232/422/485 、Lonoworks 、SNMP 等协议 ）接口的设备 。
 安全性
a. 专家诊断功能，能监视到设备各部件的运行状态和工作参数，提示故障部件及原因并及时报警。
b. 强大的电话语音功能 ，对各种设备的报警及专家处理提示均可采用语音系统 。一旦有事件发生 ，系统会轮 流拨打所设置的号码（手机、电话 ），采用语音通知有关人员，并且要求接听者输入密码，直到有人确认 接收到报警信息为止。管理人员也可打入电话查询状态。
c. 强大的报警处理功能。可区分 1000 级报警级别，报警事件发生时，系统按事件级别排队报警并作事件记 载，不会发生漏报及信息丢失。
d. 强大的数据管理功能 。可存储长达一年的数据 ，并用历史曲线显示任意一天的数据情况 ，最大值 、最小值 、 平均值等。
e. 严格的密码管理，确保系统运行安全。
f. 可与保安闭路系统联动，直接在监控主机上实现事件录像、回放。
 可维护与可扩充性
系统软硬件设计采用模块化结构，便于扩展和维护。
系统特点
电话报警：按设备 /部件类别和责任人级别分组报警
责任人密码确认同一事件连续报警过滤
IE 网络远程监控
用户权限设置： SQL Server 数据库用户名 /口令
监控系统普通用户用户名 /口令
监控系统管理员用户名 /口令
屏幕底行提示最新报警事件
监控数据输出：报表打印
导出至 EXCEL 数据表格
数据处理：历史记录（按时间等条件查询或删除）
报警事件记录
门禁记录
录像资料
报警电话接听记录

图像监控：实时显示
实时录像
多画面分割
单画面放大
画面轮巡
视频移动侦测录像
录像文件长短设定
辅助管理：机房设备管理（出厂资料 /维修记录等）
值班日志管理
故障诊断专家意见
6.6 监控内容
6． 6． 1设备通讯状态监控
实时检测各设备状态，当有设备通讯中断，监视系统以直观的画面显球报警信息并作报警通知。
6． 6． 2动力系统监控
动力系统监控包括机房的全部电源设备，如配电柜、 UPS 等。
 供配电 ： 监测一级 、 二级交流配电柜的主回路和各分回路的各种参数如电压 、 电流 、 频率 、 有功功率 、 功率
因数 、无功功率 、视在功率 、有功电度 、无功电度等 ；监视各级开关的开关状态 。显示和记录各种参数的变
化曲线，并对各种报警状态进行记录和报警处理。
 UPS ：在 UPS 供应商提供 UPS 通讯协议的情况下，可以监测协议提供的所有参数和状态，在无通讯协议的情
况下 ，可增加其它辅助设备 （ 如电量仪等 ）来测得 。参数包括输入输出电压 、电流 、 频率 、功率 ，蓄电池组
的电压 、后备时间 、温度等 ；状态包括整流器 、逆变器 、电池 、旁路 、负载等部件的状态 ；显示和记录各种
参数的变化曲线，并对各种报警状态进行记录和报警处理。
6． 6． 3环境系统监控
环境系统监控包括：机房的空调设备、泄漏（漏水或漏油）监控，温湿度监控等。
 舒适性空调：通过改装空调电路，可以监测到其市电状态、风机状态、压宿机状态以及报警信息处理 ，
根据温度变化控制空调启停。
 泄漏检测 ：通过采集测漏主机的报警信号监测漏水 （ 油 ）感应线上任何点的漏水 （ 油 ）情况和漏水 （ 油 ）
故障情况 ，以及报警信息处理和报警复位 。对于定位测漏主机的监控 ，还可在画面上精确显示漏水 （ 油 ）
的位置。
 温湿度 ：通过采集温度传感器所监测的温度和湿度数据 ，以直观的画面实时记录和显示机房各区域的温
湿度数据及变人曲线，以及越界报警信息处理。
 新风机：监测新风机的工作状态以及启停控制和报警信息记录和处理。
6． 6． 4保安系统监控
 门禁系统 ：通过门禁控制器提供的协议或门禁管制软件监测门的开关状态 ，刷卡开门的时间 、门区及卡 号，记录和显示出门统计资料以及报警信息处理。控制门的开关、门禁系统与 CCTV 系统联动对进出机
房的人员进行自动录像等。

 图像监控系统： DH2000 的图像监控系统超越硬盘录像技术，采用视频组态的概念，将各通道的图像以
控件组态的方式随意插入某个界面 ，对于大型的监控系统而言 ，以电子地图的方式来集中管理各个场地
的数据和图像的界面，十分方便。由于 DH2000 将动力环境监控和闭路监控合二为一，因而可以随意实
现动力环境与图像的联动控制 ，一旦有异常事件发生 ，监控系统自动弹出现场图像画面 ，即时录像并作
报警提示和处理。
6． 6． 5消防系统监控
通过采集消防控制器或烟感控测器 、温感控测器的报警信号实时监测火灾警状态 ，当有火警发生 ，监视系统 以直观的画面显示报警信息并作报警通知，采取控制措施如开门开通风设备，启停其他相关设备。
7 LED 显示屏
LED 做为主要的对外公告系统 ，已经占据主要地位 ，公寓大门进口和主要公共区域设置单色 /双色 LED 显示 屏，进行公寓相关信息公示。
8 弱电系统主要设备标准
弱电工程部分主要设备标准
应相当于下表中品牌厂商生产的同类中档产品
序号 系统或设备 品牌 备注
1 监控系统 摄像机 威视、 Water 、神盾
2 监控系统 显示器 三星、视霸
3
监控系统 键盘、转换
器、音视频矩阵主机
AB 、 AD 、维康
4 防盗报警系统 霍尼威尔、博世、枫叶
5 门禁 捷顺、富士、纽贝尔
6 综合布线网络系统 ALLIED 、 CISCO 、 AVAYA
7 音箱、功放 声艺、 JBL
8 消防系统 爱德华、能美
9 有线电视系统 爱普、联嘉祥

9 弱电工程项目管理
弱电工程施工项目管理是施工单位工作的重要环节 。按照 ISO9001 的工程质量规范要求 ，包括很多方面 ，其 中较为突出的是施工管理、技术管理和质量管理。
9.1 施工管理
工程施工是一种综合性很强的管理工作 ，关键在于它的协调和组织的作用 ，也包含其他专业的管理 内容 ，其 主要内容如下：
9.1.1 施工的进度管理施工进度管理决定着整个施工期间施工人员的组织 ，设备的供应 ，以及弱电工程与土 建工程 、装修工程的配合时机 ，通常必须通过建立工程进度表的方式来检查和管理 。弱电施工进度表的建立是在 施工顺序的基础上，其施工顺序主要包括以下几个阶段，即施工安装图设计（深化二次设计 ）、管线施工、设备
（进货）验收、设备安装、调试、初开通和验收。
9.1.2 施工界面管理施工界面管理的中心内容是弱电系统工程施工 、机电设备安装工程和装修工程施工在其 工程施工内容蚧面上的划分和协调 ，尤其是智能建筑物管理系统与机电设备和独立子系统的接口界面很多 ，一般
通过各子系统工程负责人开调度会的方式来进行管理 ，建立文件报告制度 ，一切以书面方式进行记录 、修改 、协 调措施等。
9.1.3 施工的组织管理合理安排整个弱电系统施工期间的工程管理人员技术人员 、安装工人和调试工程师的
人数和这些人员进场的时间 ，避免造成不必要的劳动力浪费 ，增加人工成本 。这种管理需要与施工进度管理密切 结合，分阶段组织强有力的施工队伍，保质保量地按时完成这个阶段的施工任务。
9.1.4 施工现场安全的管理安全重于泰山，严格贯彻、落实和执行《中华人民共和国建筑法 》、中华人民共 和国环境保护法 》、《 中华人民共和国劳动法 》、《 建设工程安全生产管理条例 》等 法律 、法规和 《 建筑施工安全检
查条例》的相关规定和各项措施。
9.2 工程技术管理
9.2.1 技术标准和规范管理弱电系统工程要在系统设计 、提供和安装等环节上认真检查 ，对照有关的标准和 规范，使整个管理处于受控状态。
9.2.2 安装工艺管理弱电工程是一个技术性 、工艺性都很强的工作 ，要做好整个弱电工程的技术管理 ，主要 要抓住各个施工阶段安装设备的技术条件和安装工艺的技术要求 。现场工程技术人员要严格把关 ，凡是遇到与规
范和设计文件不相符的情况或施工过程中做了现场修改的内容 ，都要记录在案 ，为最后系统整体调试和开通 ，建 立技术管理档案和数据。
9.2.3 技术文件管理弱电系统工程的技术文件是工程各阶段实施的共同依据 。这些文件夹主要包括各弱 电子 系统的施工图纸 、设计说明 、以及相关的技术标准 、产品说明书 、各子系统的调试大纲 、验收规范 、弱电集成系
统的功能要求及验收的标准等 ，这些技术文件都有要进行系统的 科学 管理 ，为了能够及时向工程管理人员提供完 整 、正确的上述技术文件 ，因此建立技术文件收发 、复制 、修改 、审批归案 、保管 、借用和保密等一系例的规章
制度，实施有效科学的管理。

9.3 质量管理
工程质量管理是建筑弱电工程单位各项工作的综合反映 ，执行 ISO9001 系统工程质量体系 ，要贯穿在弱电系
统的整个工程实施过程之中，要确实抓好以下的质量环节：
1. 施工图的规范化和制图的质量标准；
2. 管线施工的质量检查和监督；
3. 配线规格的审查和质量要求；
4. 配线施工的质量检查和监督；
5. 现场设备或前端设备的质量检查和监督；
6. 主控设备的质量检查和监督；
7. 智能化弱电系统的监控参数设定表的填写和枋对；
8. 调试大纲的审核和实施及质量监督；
9. 系统运行时的参数统计和质量 分析 ；
10. 系统验收的步骤和 方法 ；
11. 系统验收和质量标准；
12. 系统操作与运行管理的规范要求；
13. 系统的保养和维修的规范和要求；
14. 年检的记录和系统运行 总结 等。
在了解上述保证系统高质量的环节时，要确切做好质量控制、质量检验和质量评定。

   大家好，我是老季，一个做弱电的民工，我将尽我最大的努力做好这个公众号，和大家一起分享，一起学习。这是我的个人微信号，想加入专业的弱电圈子可以添加我的个人号，圈子里都是做弱电的，资源可以互相补充，实时优质资源多多。
