55款无线充电接收芯片与应用案例解析！
来源:充电头网发布时间:2022-02-0769浏览
询问 AI

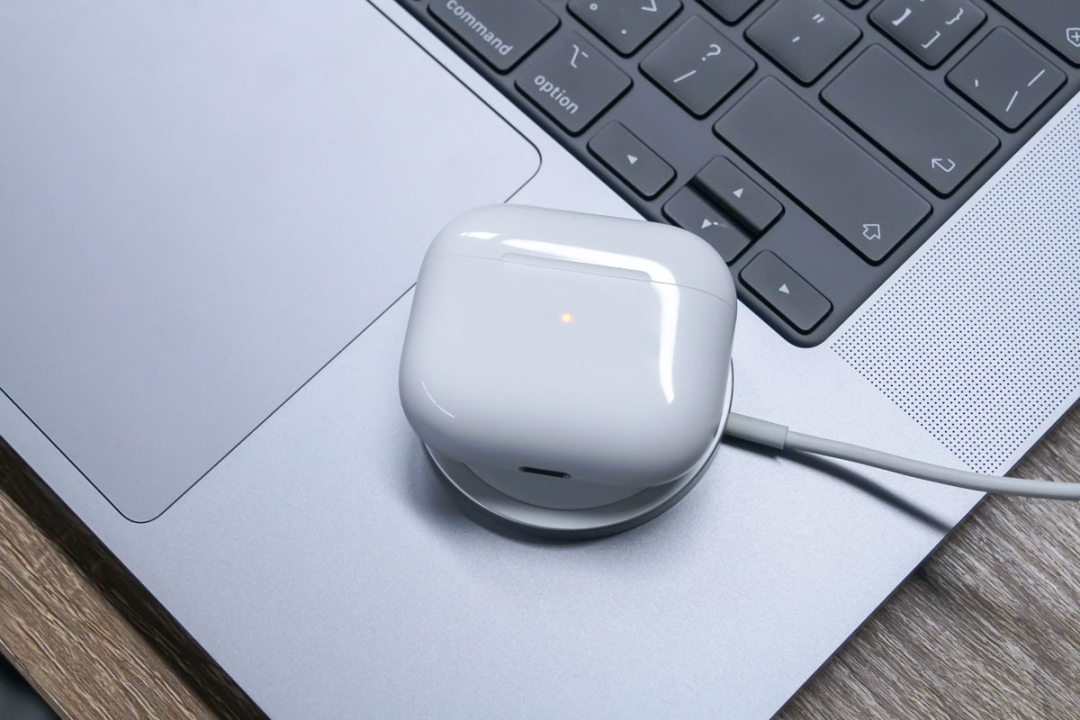

自从2019年上半年苹果发布的AirPods二代首次加入无线充电功能以来，目前苹果已经推出了AirPods（无线充电版）、AirPods Pro、AirPods3三款支持无线充电的TWS耳机产品。
根据知名市场研究机构Counterpoint的数据显示，2020年全球TWS耳机销量达到了2.33亿部，其中，同比增长78%，其中苹果独占31%。同时该机构还预测2021年全球TWS耳机销量将达到3.1亿部，同比增长33%，苹果TWS耳机的年销量也将接近1亿台。苹果TWS耳机深受市场欢迎，直接刺激无线充电配件的销量增长。
其实，除了苹果之外，三星、小米、华为、JBL、Anker、QCY等众多知名品牌也推出了多款支持无线充电功能TWS耳机，丰富了消费者的选择。由此可见，不仅仅只是手机市场，无线充电在TWS产品中同样获得了品牌商的高度重视。这几年TWS耳机的爆发式增长，也让TWS耳机无线充电也逐渐发展成为继手机无线充电之后的第二大市场。
TWS耳机带来的无线充电市场增长主要表现在两个方面，其中一部分是配件市场，也是就无线充电器。由于TWS耳机无线充电基本都是采用Qi协议，所以无线充电器市场与手机的无线充电器市场重合，此前充电头网也为大家分享了最新的无线充电发射芯片。另一方面就是TWS耳机充电舱内置的无线充电接收系统，加上手机上应用的无线充电接收系统，同样构成了一个非常庞大的市场。
为了进一步挖掘无线充电接收端的市场规模，充电头网近期对市售热门的无线充电接收芯片进行了一个汇总统计，接下来将为大家带来无线充电接收芯片报告。

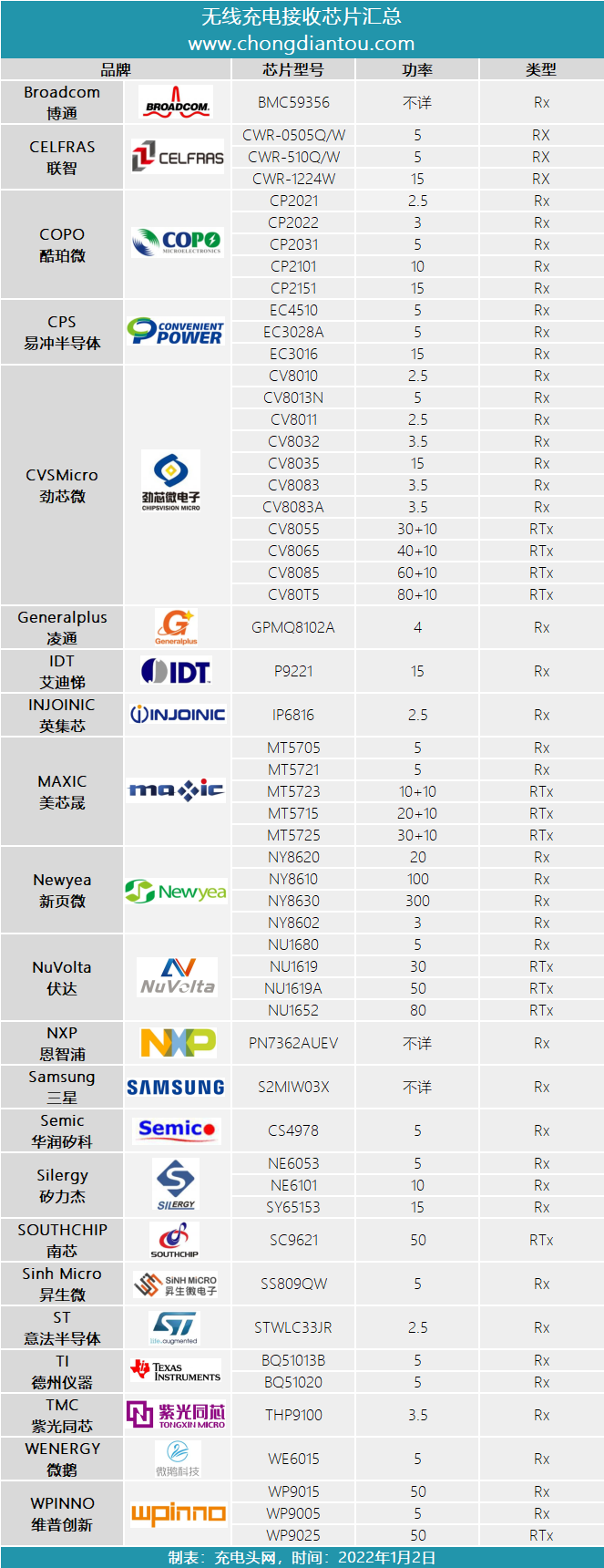

根据充电头网不完全统计，目前市面上已有22家原厂推出55款无线充电接收芯片，功率覆盖从2.5W-300W范围，其中5W以下的接收芯片主要应用于TWS耳机充电舱，5-15W功率段主要应对Qi协议的无线充手机应用。
针对大功率无线快充的手机应用，劲芯微、美芯晟、伏达、南芯、维普创新等芯片厂商还开发了数十瓦的接收芯片，并且其中多款芯片还支持10W功率的反向无线充电功能，满足反向无线充电手机的应用需求。
此外，面对工业级的无线充电应用，新页微电子也推出了100W、300W的无线充电接收芯片，搭配自家的无线充电发射芯片，就能为机器人、AVG等产品提供系统化无线充解决方案。
下面为大家分享以上部分无线充电接收芯片应用案例。
排名不分先后，仅按英文首字母排序。
Broadcom博通
博通目前推出了一款无线充电接收芯片，主要应用于TWS无线充电蓝牙耳机。
博通BCM59356

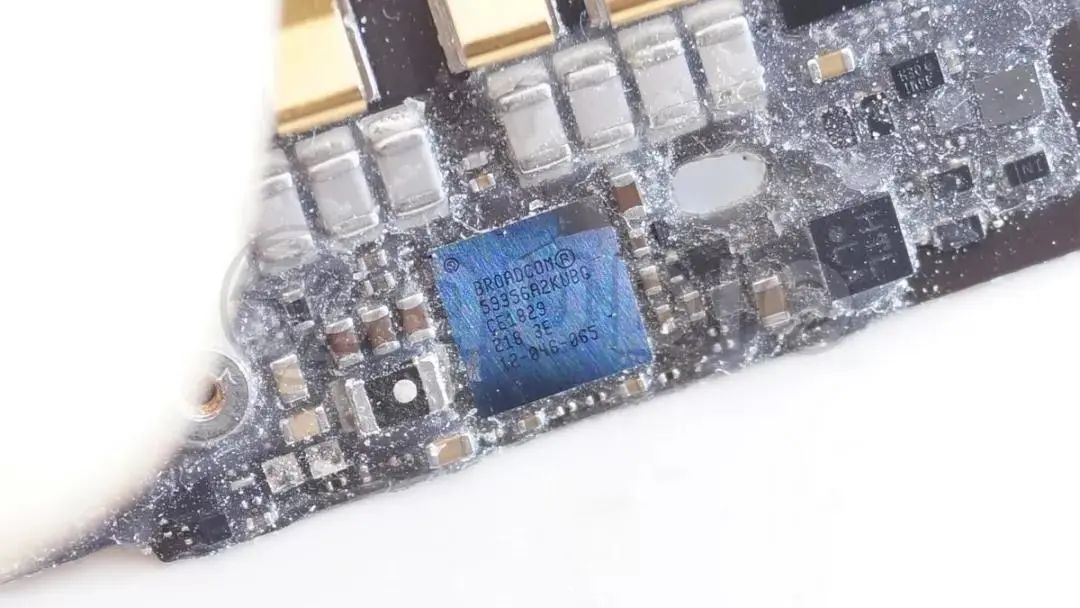

根据我爱音频网拆解，AirPods 2代（无线充电盒版）以及AirPods Pro两款产品的无线充电接收芯片均来自博通，型号均为BCM59356。除了两款AirPods以外，据了解这颗无线充接收芯片也被用在苹果Apple Watch上。
应用案例：
1、全网首拆：苹果国行AirPods二代TWS真无线蓝牙耳机
CELFRAS联智
联智针对无线充电市场，出了推出诸多发射方案之外，在接收端同样有诸多方案，其中两款芯片支持5W无线充电接收，可用于TWS耳机充电仓、鼠标等，另有一款支持15W的无线充电接收芯片，可用于手机无线充。

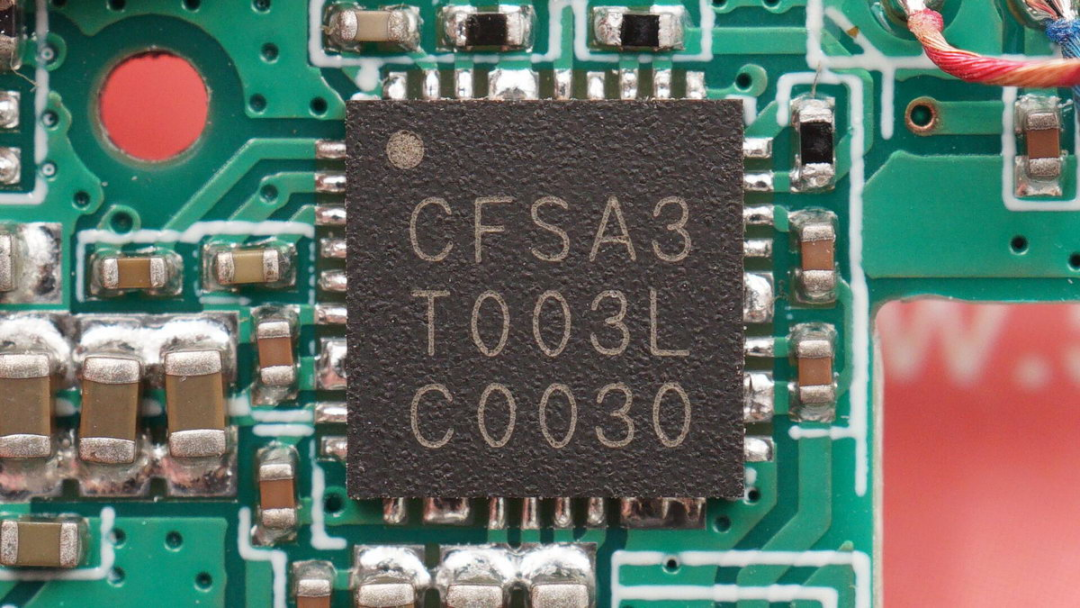

联智CWR500Q
江西联智CWR500Q无线充电接收芯片，无线充电接收功率5W，单芯片高度集成，符合WPC1.2.4标准，支持5W BPP，芯片内部集成同步整流器，低压差稳压器和通信控制器。采用QFN40 6*6mm封装。
应用案例：
COPO酷珀微
酷珀微推出了5款无线充电接收芯片，功率从2.5W-15W不等，主要应对TWS耳机充电仓、电动牙刷、手机、无线鼠标等产品。
酷珀微CP2021

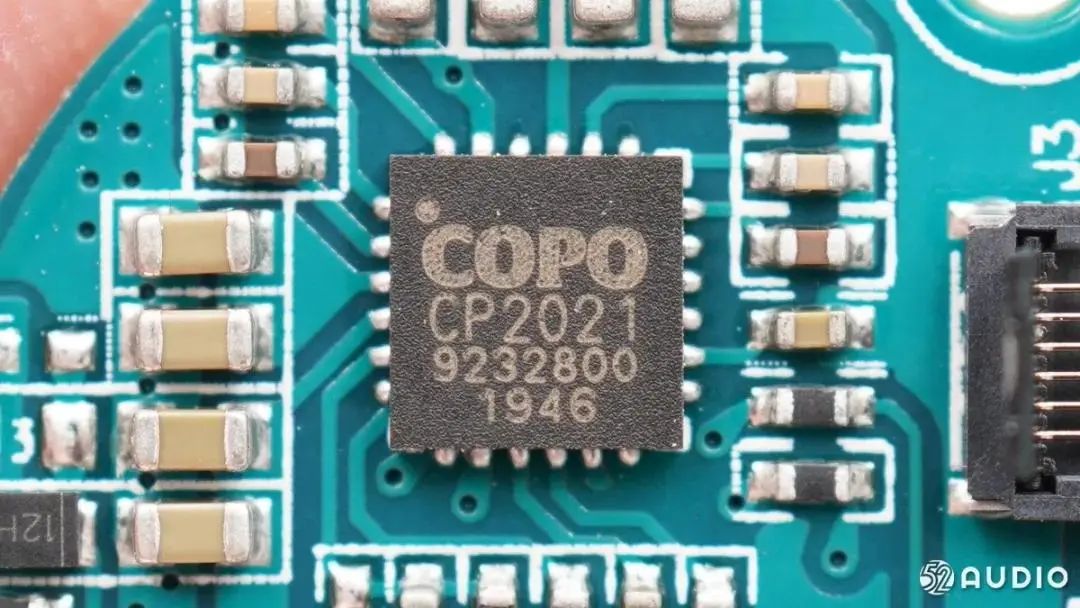

COPO酷珀微电子CP2021，是一款2.5W高集成度SoC无线充电接收芯片。符合WPC 1.2.3版本Qi协议，可通过WPC BPP认证；输出电压5V，输出电流可调，最大可到600mA；集成外部电源输入检测功能，集成过温、过压和输出过流保护，集成温度监测、充电完成及和主机故障控制的多功能NTC控制引脚。
适用于：TWS蓝牙耳机底座、鼠标、电动牙刷、洗脸仪、智能穿戴设备、各类小功率充电设备等。该芯片采用QFN4.0mmx4.0mm封装，是迄今为止面积最小的通过纯国产无线充电接收芯片。
应用案例：
1、拆解报告：realme Buds Air 幻耳 TWS 真无线耳机
2、拆解报告：omthing AirFree2 真无线降噪耳机
3、拆解报告：贝尔金SOUNDFORM Freedom真无线耳机
5、拆解报告：Panasonic松下 RZ-C100W 真无线蓝牙耳机
酷珀微CP2022

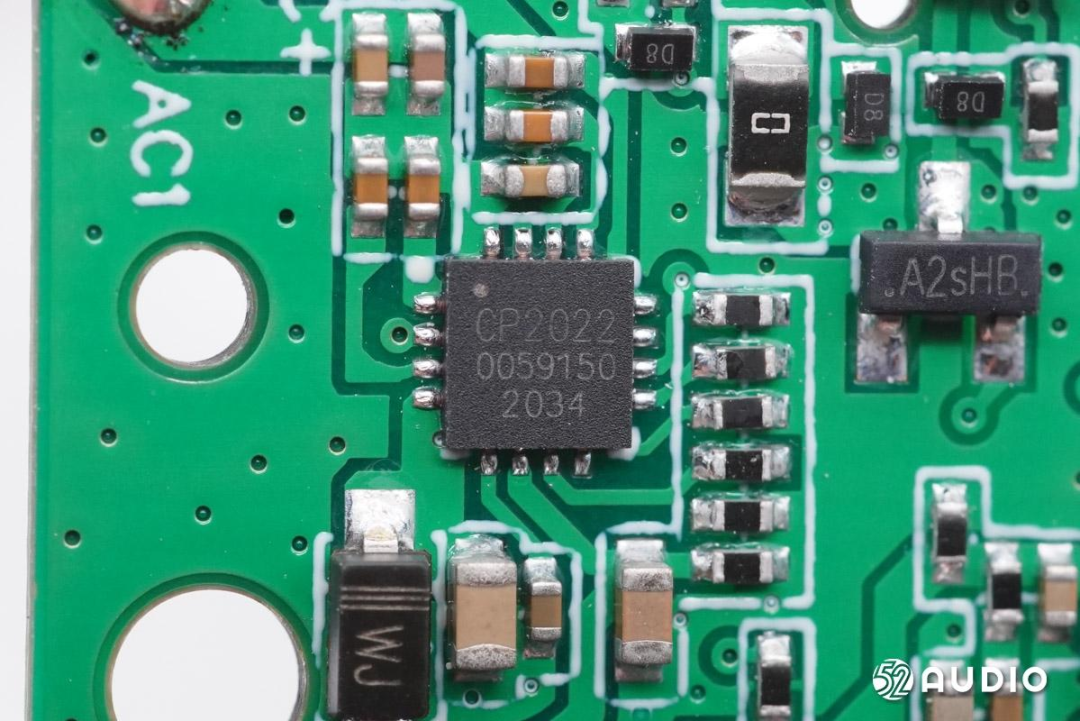

COPO酷珀微CP2022是一款单芯片、先进、灵活的无线充电接收芯片，可为便携式应用提供高达3W的功率，具有集成度高、效率高、功耗低等优点，符合Qi V1.2.4标准。芯片外侧是用于无线充电接收的谐振电容和滤波电容。
应用案例：
1、拆解报告：PHILIPS飞利浦Fidelio T1真无线降噪耳机

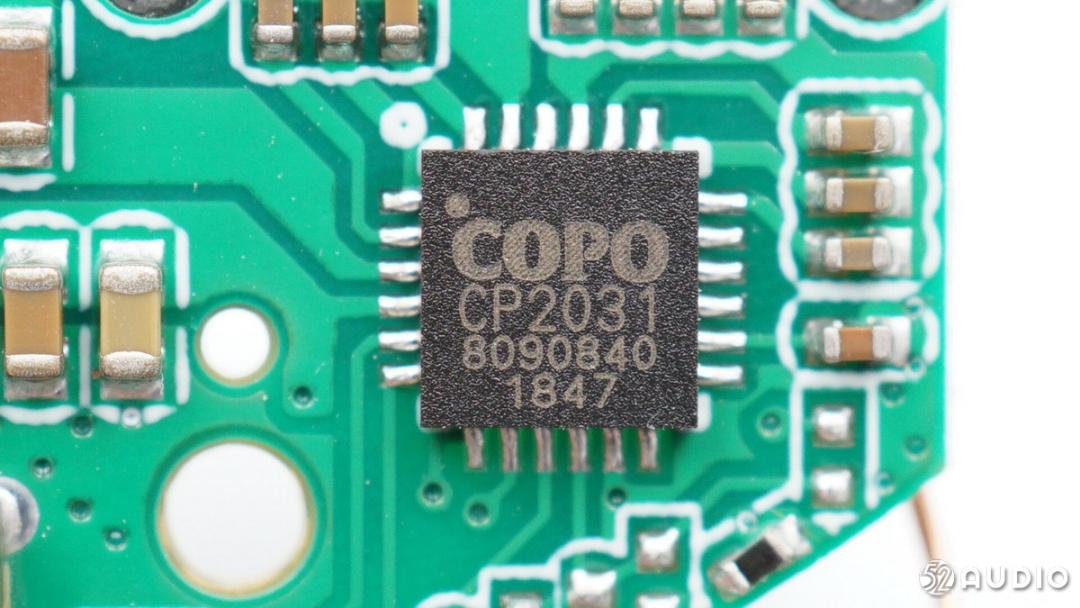

酷珀微CP2031
酷珀微CP2031无线充电接收芯片，采用QFN4*4封装，最大输出功率5W，符合Qi标准；FOD外部电阻可调，过认证简单；CP2031封装小，外围电路器件少，适用于各类小功率配件。
应用案例：
2、拆解报告：Urbanista爱班 London 真无线降噪耳机
CP易冲半导体
易冲半导体推出了3款无线充电接收芯片，其中两款支持5W功率，一款支持最大15W无线充电接收功率，为TWS耳机充电仓、手机、无线鼠标等产品提供了完整解决方案。

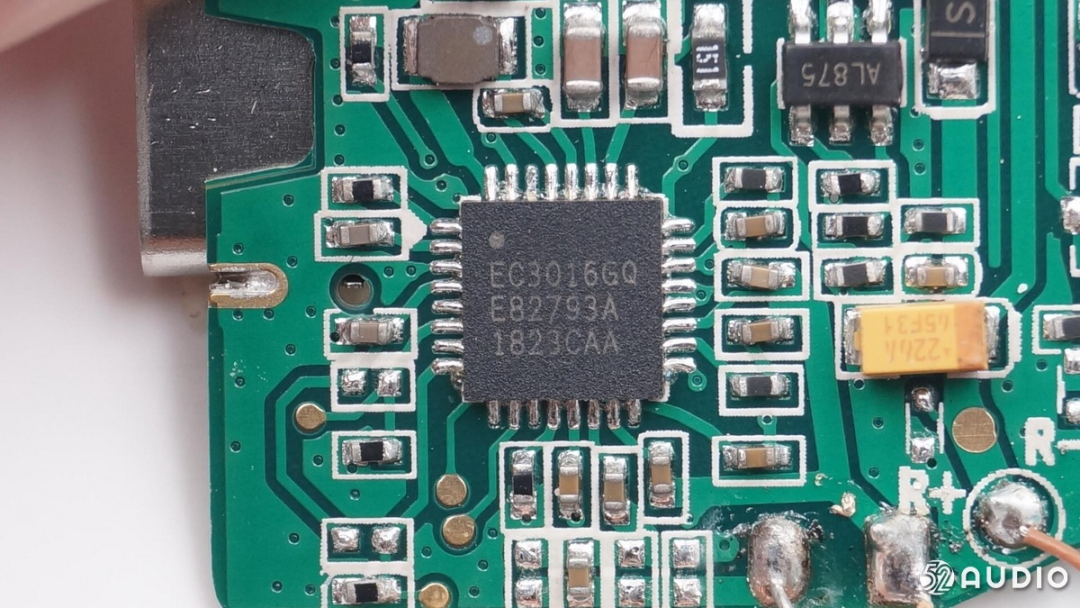

易冲半导体EC3016
易冲半导体EC3016这颗Rx芯片可应用于耳机盒、手机背夹等产品中，详细资料：支持最大10W输出功率，最高12V输出电压；兼容WPC Qi、PMA或其它无线快充协议；支持USB电源检测及控制，支持OTG模式；集成高效率同步整流桥及BUCK电路，输出电压可调；内置8051 MCU，固件可定制；支持I2C/GPIO等接口；待机功耗极低；过流/过压/过温保护。
应用案例：
2、拆解报告：Astrotec阿思翠 S60 TWS真无线蓝牙耳机
易冲半导体EC3028A

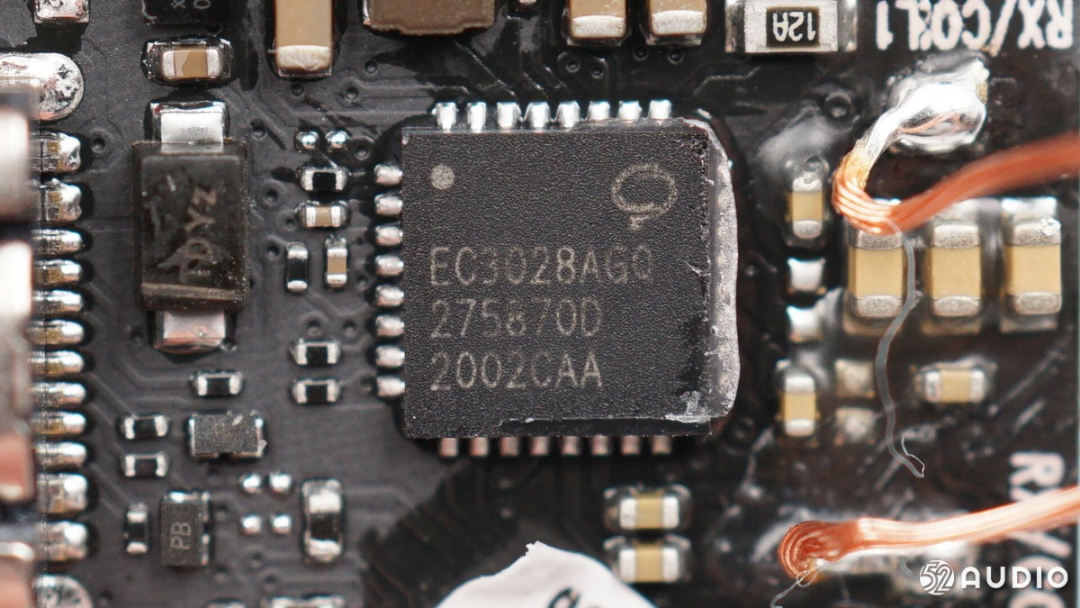

易冲半导体EC3028A是一款高度集成的无线充电接收器IC，与WPC v1.2.4（Qi）兼容。它集成了一个全同步整流器和一个高性能降压调节器，最大限度地提供5W的同类最佳转换效率，并在接收器线圈设计和输出电压上提供最大的设计灵活性，以便和下游锂离子电池充电IC匹配。
应用案例：
CVS劲芯微
劲芯微针对无线充电市场推出了11款接收芯片，其中7款为纯接收芯片，功率在2.5W-15W之间，此外还有4款芯片不仅支持无线充电接收，还支持10W发射，专门为手机无线充电开发。

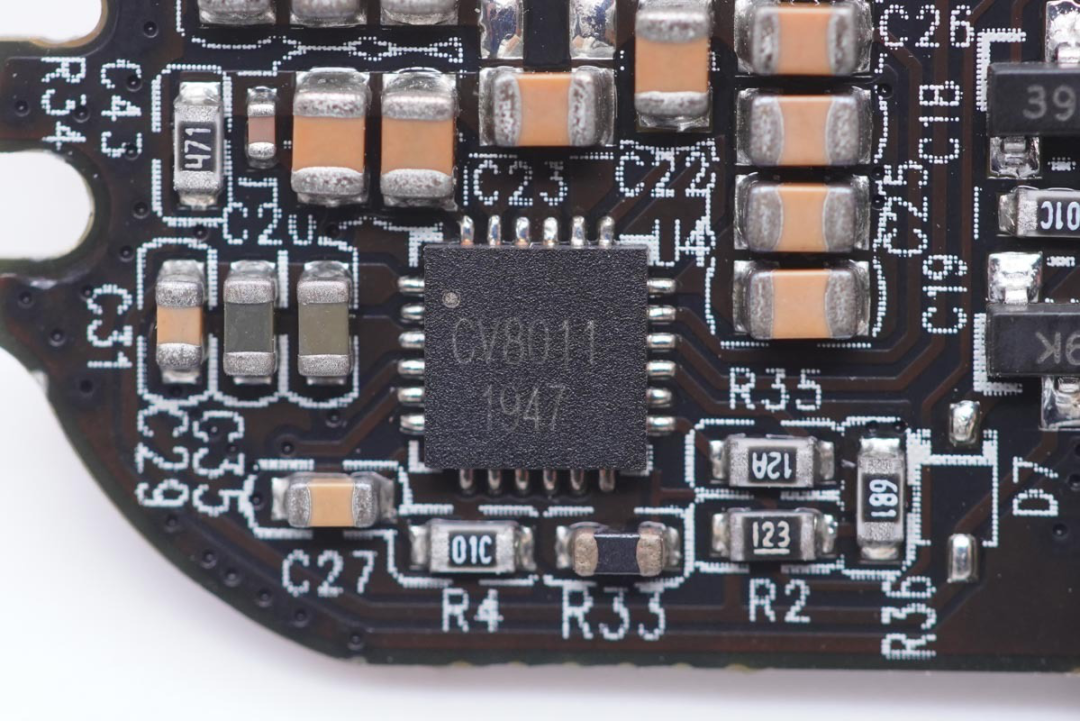

劲芯微CV8011
劲芯微 CV8011 2.5W无线充电接收控制SOC，是一颗高集成，高效率，低功耗。符合WPC 1.2协议的无线充电接收芯片。内部集成了高效的全同步整流器，低压降稳压器(LDO)，可以单芯片实现非接触无线充电接收方案。采用QFN24封装，体积小，可显著缩小PCB尺寸以及降低BOM成本。
应用案例：

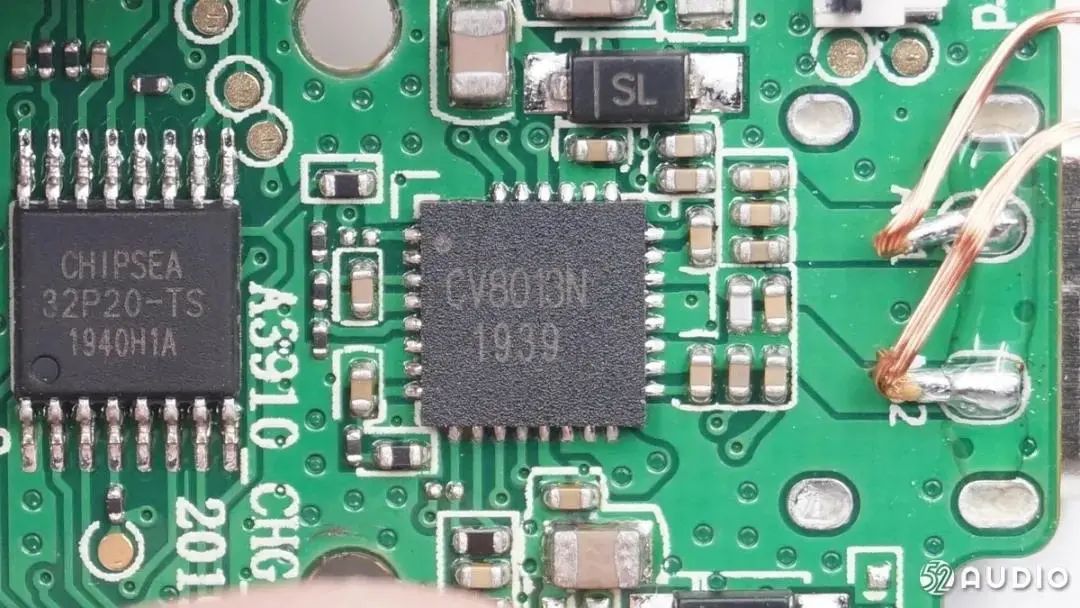

劲芯微CV8013
劲芯微CV8013是一款业界领先的可同时支持WPC 1.2.4标准的无线充电接收器SoC芯片，CV8013也通过了QS认证。CV8013内置了效率高达95%的全同步整流电路，以及效率高达96%的后级稳压转换电路，可单片实现非接触式无线充电接收端方案。芯片最高输入电压可达20V，最大输出电流可达1A以上，输出电压可在4.5V至9V之间可编程调整，满足了不同应用的需要。
应用案例：
1、拆解报告：Anker Liberty Air 2 真无线蓝牙耳机
5、拆解报告：Anker Liberty 2 Pro 真无线蓝牙耳机
Generalplus凌通科技
凌通科技推出了一款无线充电接收芯片，支持4W功率，被广泛应用于TWS无线耳机产品中。
凌通GPMQ8102A

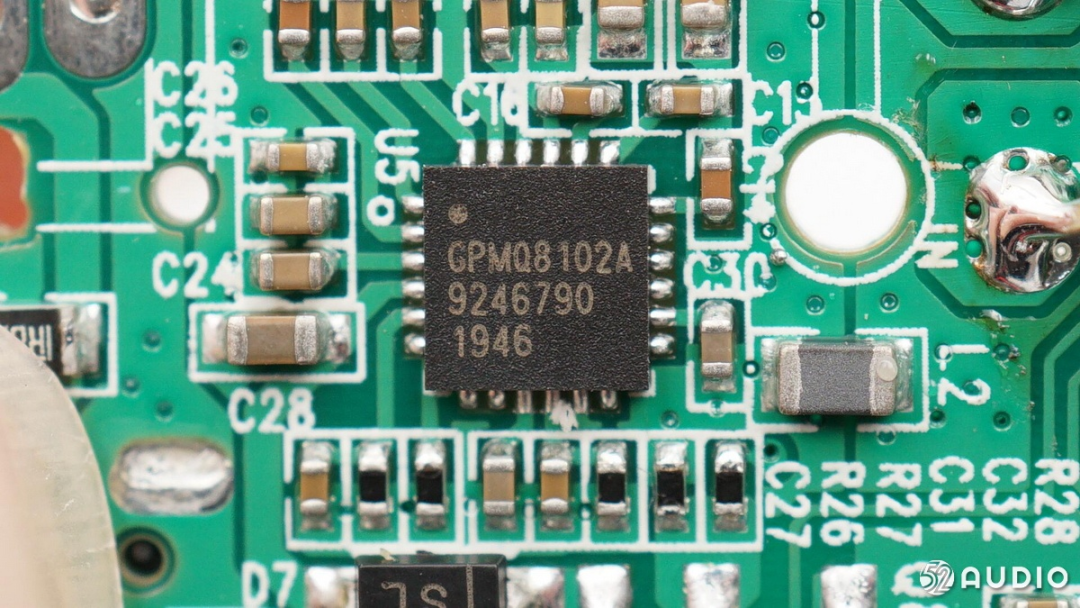

GPMQ8102A是Generalplus凌通科技推出的TWS充电盒无线充电接收方案，最大输出功率为4W，特点为体积小、效率高、元件少。同时支持有线及无线可切换的功能，可轻易的将产品设计到TWS的空间里。
应用案例：
IDT 艾迪悌
瑞萨（IDT）推出了一款无线充电接收芯片，支持最大15W功率，已经被多款TWS蓝牙耳机采用。

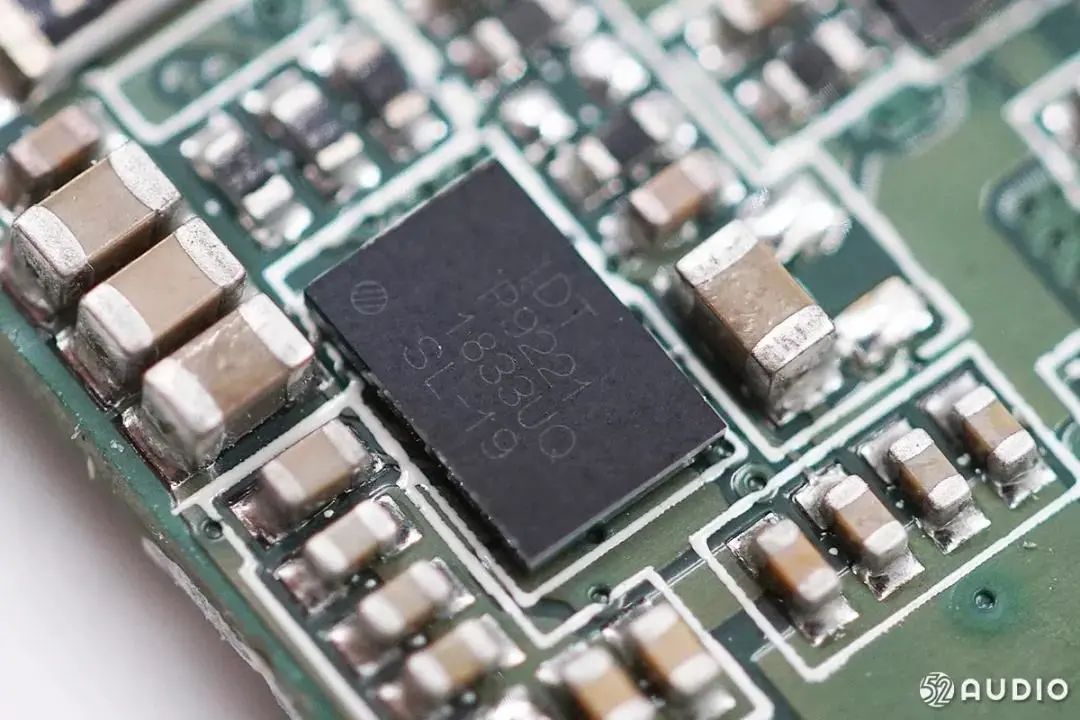

IDT P9221
IDT P9221无线充电接收方案，是高度集成WPC-1.2.2兼容的15W无线电源接收器，采用磁感器充电技术，接收器把谐振回路的交流电源转换成电压9V和12V的稳压DC输出。接收器包括一流的32位ARM 处理器，DC对DC效率高达87%,支持I2C接口。
应用案例：
1、拆解报告：HUAWEI华为 FreeBuds 2 Pro真无线蓝牙耳机
2、拆解报告：HUAWEI华为 FreeBuds 3 真无线耳机
INJOINIC英集芯
英集芯针对无线充电市场推出了一款接收芯片，支持2.5W功率，应用于TWS蓝牙耳机产品中。

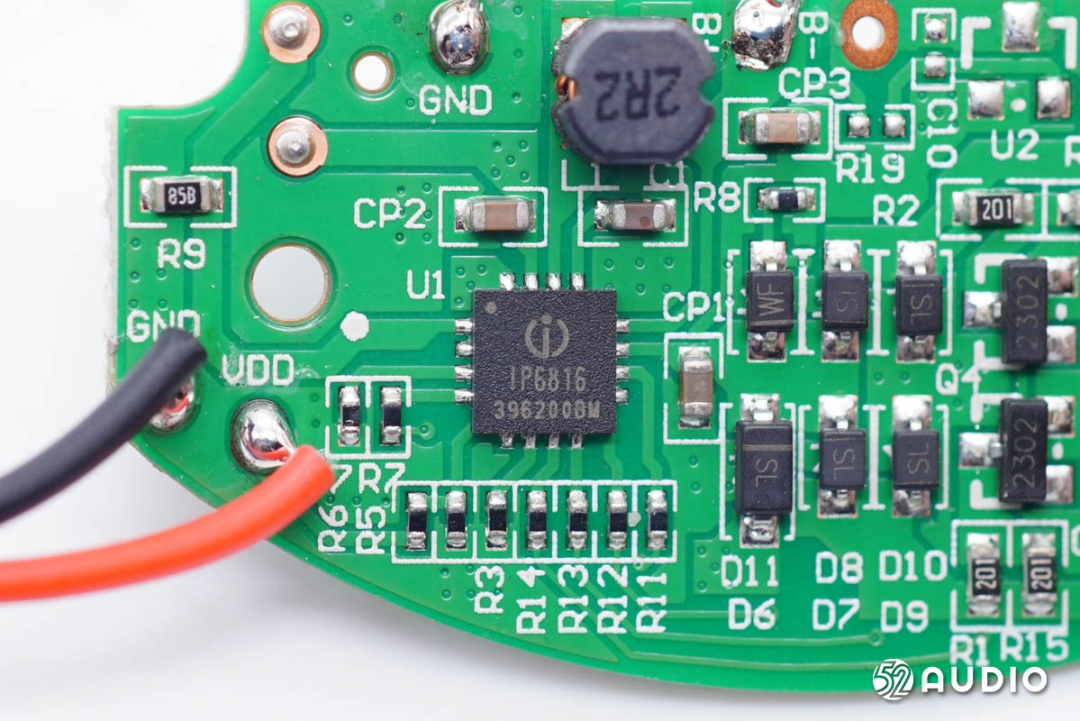

英集芯IP6816
INJOINIC英集芯IP6816 TWS耳机充电仓管理SoC，这是一款集成 Qi 无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，支持双路耳机独立入仓自动检测，1-4LED呼吸灯效果以及188数码管电量显示，同时支持客制化5V通讯功能，为无线充 TWS 蓝牙耳机充电仓提供完整的电源解决方案。
应用案例：
1、拆解报告：AUKEY KeySeries T10真无线耳机
SAMSUNG三星
三星推出了一款无线充电接收芯片，已经在其TWS蓝牙耳机中量产出货。
三星S2MIW03X

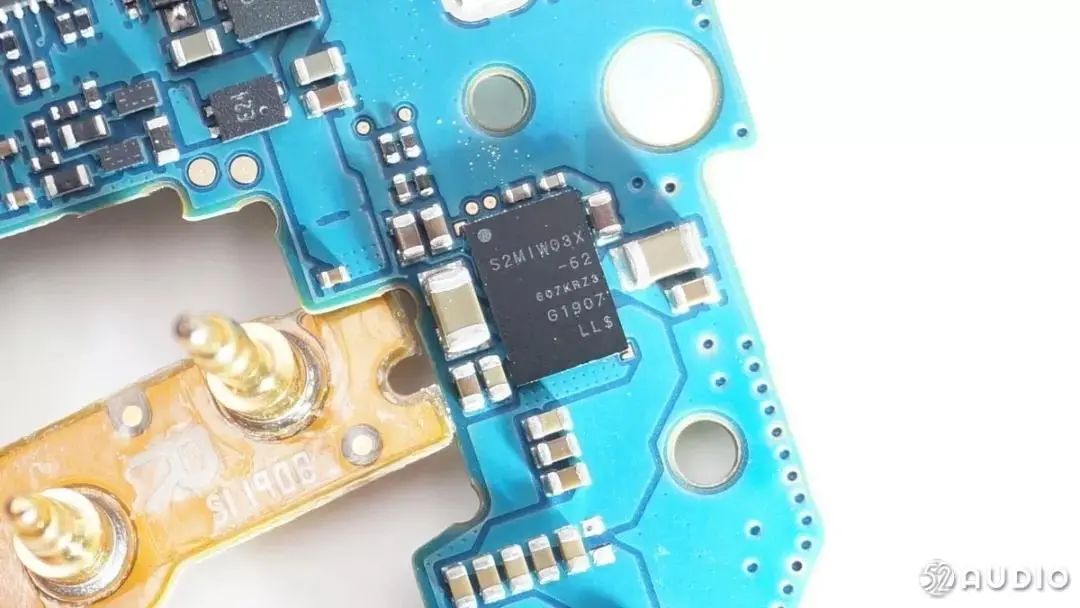

三星Galaxy Buds耳机盒支持无线充电功能，据拆解，其内部采用的是三星自家Power Management电源芯片S2MIW03X，疑似集成无线充电功能，芯片资料不明。
应用案例：
1、拆解报告：Samsung三星Galaxy Buds真无线蓝牙耳机
Silergy矽力杰
矽力杰在无线充电接收芯片市场推出了3款芯片，功率分别为5W、10W、15W，满足手机、TWS蓝牙耳机、无线鼠标等多种产品的应用需求。

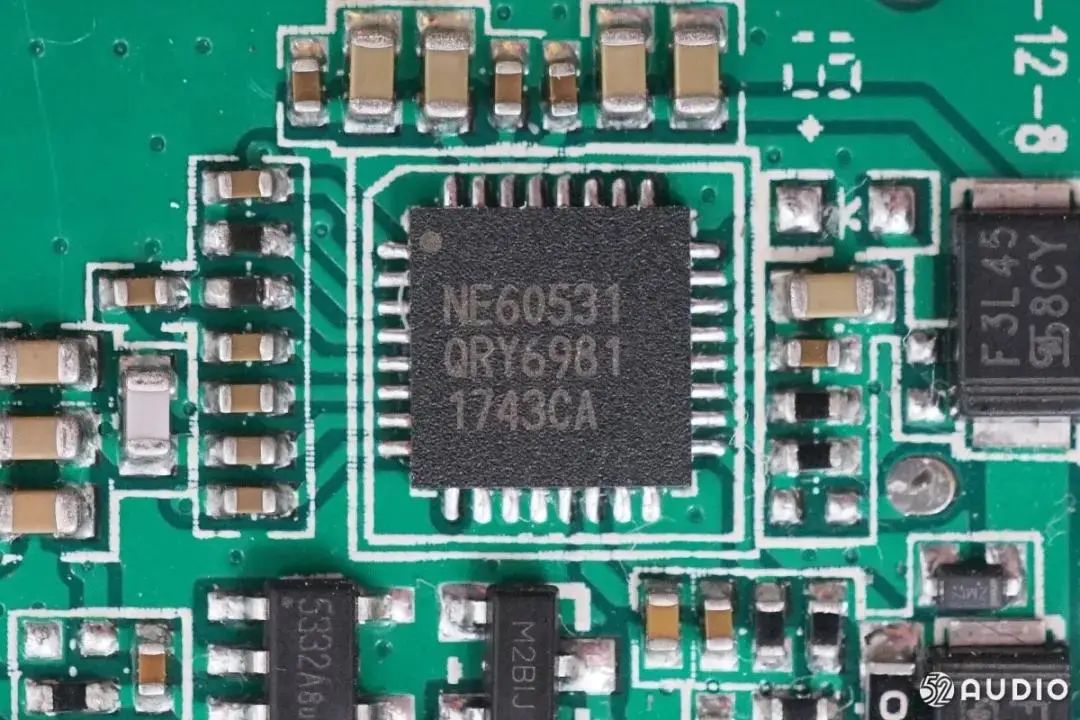

矽力杰NE6053
矽力杰NE6053是国内第一颗高集成度SOC方案及通过WPC Qi 认证的 无线充电接收器, 广泛应用于手机，配件，TWS等产品上。NE6053 内部集成了高效率的FBR、LDO、MCU、OTP、ADC等数字模块。并有FOD,OVP,OCP,OTP等各类保护功能，确保客户产品的安全性。在TWS 产品类别应用中已经在1more、QCY、Elecom、Plantronic等国内外品牌上量产。
应用案例：
3、拆解报告：摩托罗拉Verve Buds 800 真无线蓝牙耳机
Sinh Micro昇生微电子
昇生微电子推出了一款无线充电接收芯片，支持最大5W功率，已被多款TWS蓝牙耳机采用。

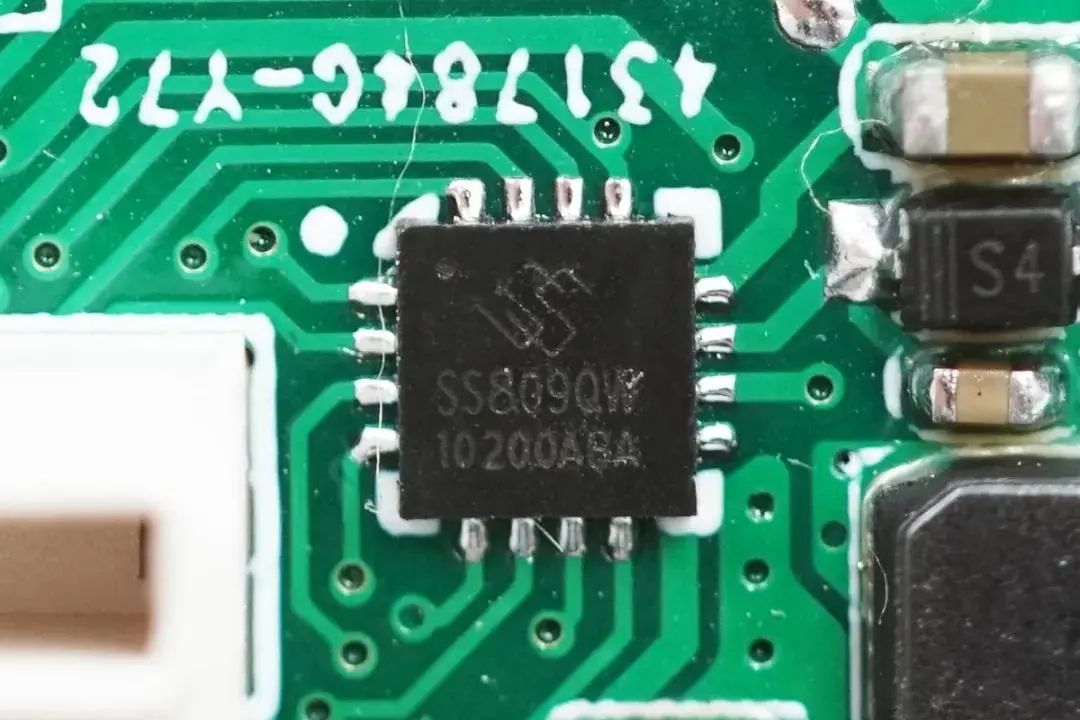

昇生微电子SS809QW
昇生微电子SS809QW是一款集成无线充电RX控制器的低功耗MCU芯片，3×3芯片尺寸广泛适用于各类带无线充电接收及电池充放电管理的智能硬件设备。
SS809QW内置无线充电RX端兼容Qi协议的通信信源编码模块和无线充电功率自适应控制模块，线性充电单元和电源管理单元，同时丰富的接口功能，灵活的配置模式，和不同的低功耗选项。该款产品主要应用于需要无线充电和智能控制的便携式电子设备，带来精简的外围成本，优秀的性能，高可靠性和便捷开发。
应用案例：
TI 德州仪器
德州仪器推出了两款无线充电芯片，功率均为5W。
德州仪器BQ51013B

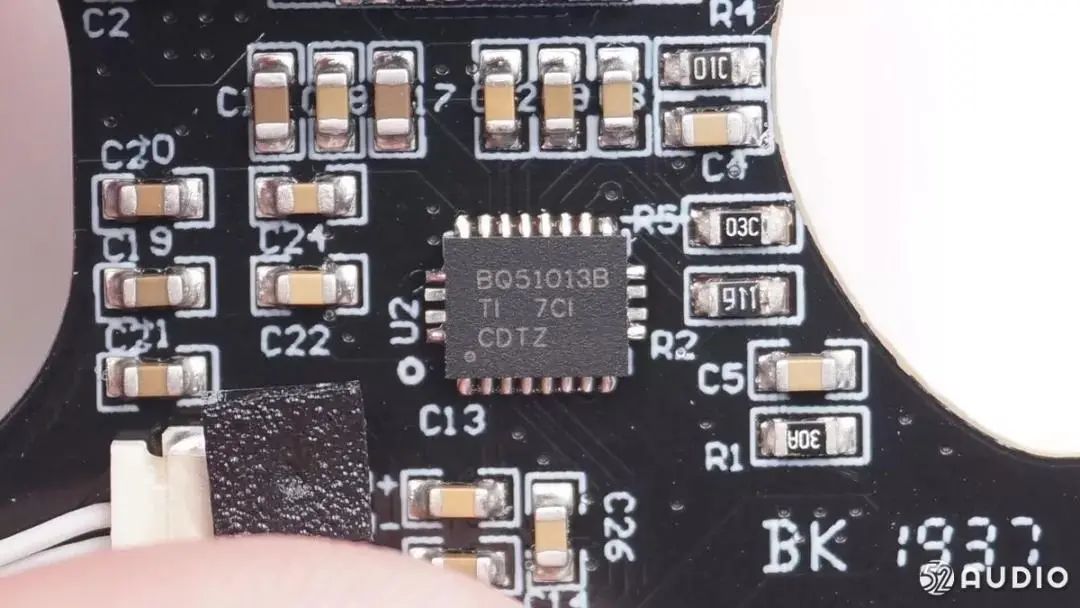

TI德州仪器BQ51013B器件是灵活的高级单芯片次级侧器件，适用于便携式应用中的无线电力传输，可提供高达 5W 的功率。BQ51013B器件在集成符合无线电源联盟 (WPC) Qi v1.2 通信协议所需的数字控制的同时提供接收器 (RX) 交流/直流电源转换和调节。BQ51013B 与 BQ50012A 初级侧控制器（或其他 Qi 发送器）相结合，可为无线电源解决方案实现一款完整的非接触式电力传输系统。使用 Qi v1.2 协议，在次级侧与初级侧之间建立全局反馈，从而控制电力传输过程。
应用案例：
1、拆解报告：派美特PaMu Slide Mini 真无线蓝牙耳机
2、拆解报告：RHA TrueControl ANC 真无线降噪耳机
TMC 紫光同芯
紫光同芯推出了一款无线充电芯片，功率为3.5W。
紫光同芯THP9100
紫光同芯THP9100是一款专门为TWS耳机充电仓设计的无线充电接收芯片，最大输出功率达3.5W。芯片具备限流功能，同时内部集成了高效同步整流电路和LDO，转换效率达到92%以上，有较好的温控性能。
应用案例：
充电头网总结
从这几年的市场发展趋势来看，无线充电的应用越来越广泛，已经从起初的手机领域拓展至各类智能穿戴等产品领域，市场容量和用于基数翻了数倍之多。
与此同时，无线充电技术也取得了重大突破，比如手机无线充电功率从传统的5W提升10W、15W快充、一些国产品牌甚至开发出了50W、80W甚至100W的无线充电方案，并且顺利量产上市，大大促进了无线充电技术的普及。
无线充电接收芯片是每一款无线充电产品从外界获取电源能量的核心器件，无线充市场容量的扩大，为芯片厂商的发展提供了优渥的外部环境。充电头网本次一共统计到了22家原厂推出55款无线充电接收芯片，并且其中多款芯片已经得到了市场的广泛应用。
根据充电头网统计可见，目前智能手机、TWS蓝牙耳机、蓝牙鼠标等已经成为无线充电接收芯片的主要应用场景。
