干货｜单片机没有串口，你会如何打印调试信息？

摘要：输出调试信息是软件开发中必不可少的调试利器，在出现bug时如果没有调试信息将会是一件令人头痛的事。本文主要介绍在嵌入式开发中用来输出log的方法，这些方法都是在实际开发过程中使用过的。

嵌入式开发的一个特点是很多时候没有操作系统，或者没有文件系统，常规的打印log到文件的方法基本不适用。最常用的是通过串口输出uart log，例如51单片机，只要实现串口驱动，然后通过串口输出就可以了。

这种方法实现简单，大部分嵌入式芯片都有串口功能。但是这样简单的功能有时候却不是那么好用，比如：

1. 一款新拿到的芯片，没有串口驱动时如何打印log？

2. 某些应用下对时序要求比较高，串口输出log占用时间太长怎么办？比如usb枚举。

3. 某些bug正常运行时会出现，当打开串口log时又不再复现怎么办？

4. 一些封装中没有串口，或者串口已经被用作其他用途，要如何输出log？

准确来说这里并不是输出log，而是以一种方式不使用串口就可以看到log。在芯片开发阶段都可以连接仿真器调试，可以使用打断点的方法调试，但是有些操作如果不能被打断就没法使用断点调试了。这时候可以考虑将log打印到SRAM中，整个操作结束后再通过仿真器查看SRAM中的log buffer，这样就实现了间接的log输出。

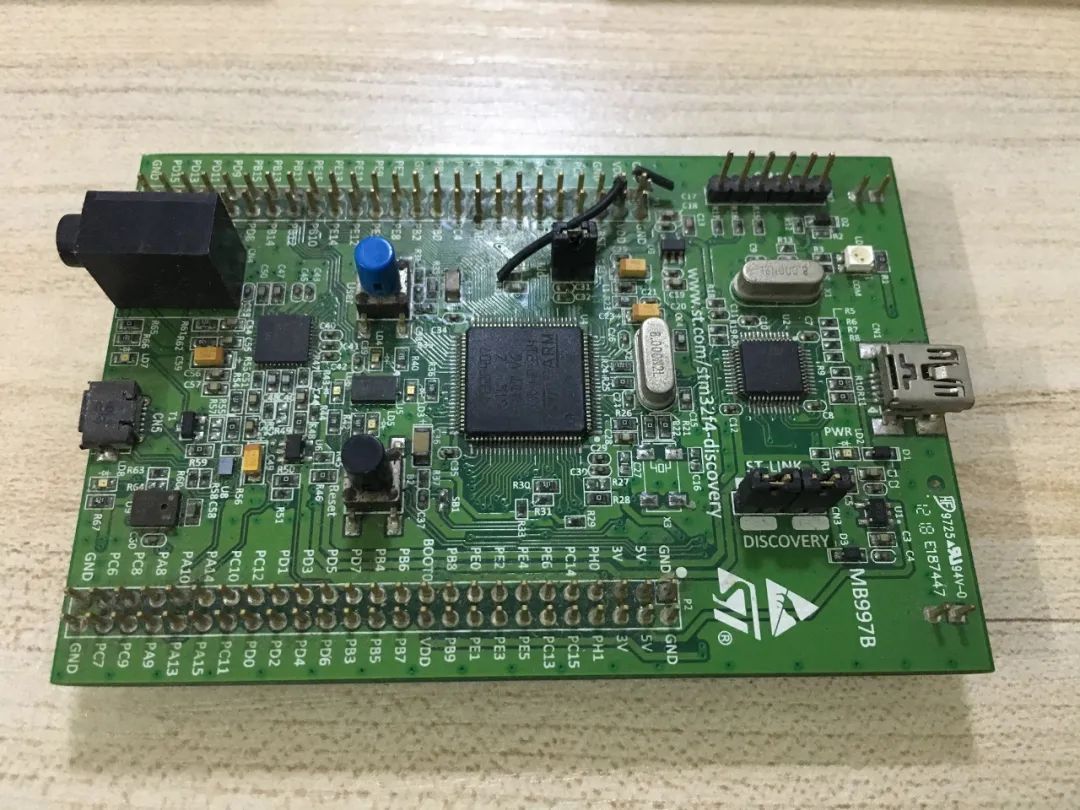

本文使用的测试平台是stm32f407 discovery，基于usb host实验代码，对于其他嵌入式平台原理也是通用的。

首先定义一个结构体用于打印log，如下:

typedef struct {
   volatile u8     type;
   u8*             buffer;             * log buffer指针*/
   volatile u32    write_idx;          * log写入位置*/
   volatile u32    read_idx;           * log 读取位置*/
}log_dev;

定义一段SRAM空间作为log buffer

static u8 log_buffer[LOG_MAX_LEN];

log buffer是环形缓冲区，在小的buffer就可以无限打印log，缺点也很明显，如果log没有及时输出就会被新的覆盖。Buffer大小根据SRAM大小分配，这里使用1kB。

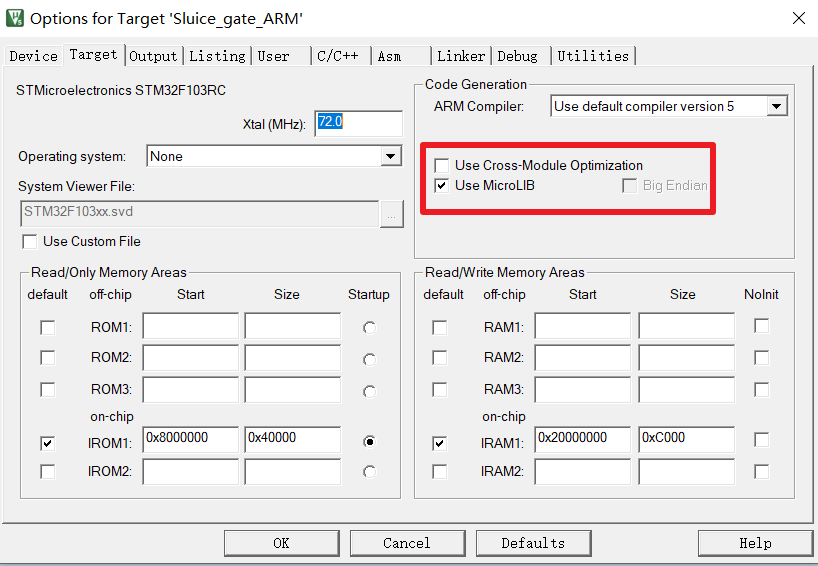

为了方便输出参数，使用printf函数来格式化输出，需要做如下配置

并包含头文件#include <stdio.h>, 在代码中实现函数fputc()

redirect fputc
int fputc(int ch, FILE *f)
{
    print_ch((u8)ch);
    return ch;
}

写入数据到Sram：

*write log to bufffer or I/O*/
void print_ch(u8 ch)
{
    log_dev_ptr->buffer[log_dev_ptr->write_idx++] = ch;
    if(log_dev_ptr->write_idx >= LOG_MAX_LEN){
        log_dev_ptr->write_idx = 0;
    }
}

为了方便控制log打印格式，在头文件中再添加自定义的打印函数：

#ifdef DEBUG_LOG_EN
#define DEBUG(...)      printf(usb_printer:"__VA_ARGS__)
#else
#define DEBUG(...)
#endif

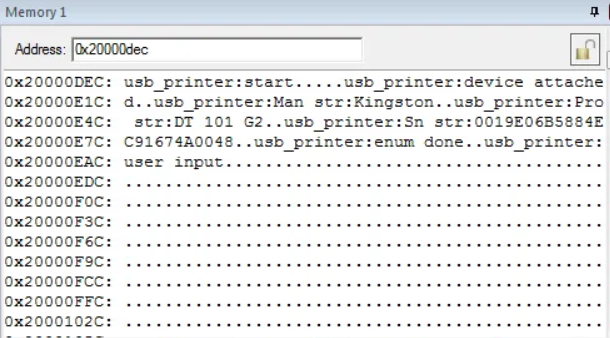

在需要打印log的地方直接调用DEBUG()即可，最终效果如下，从Memory窗口可以看到打印的log：

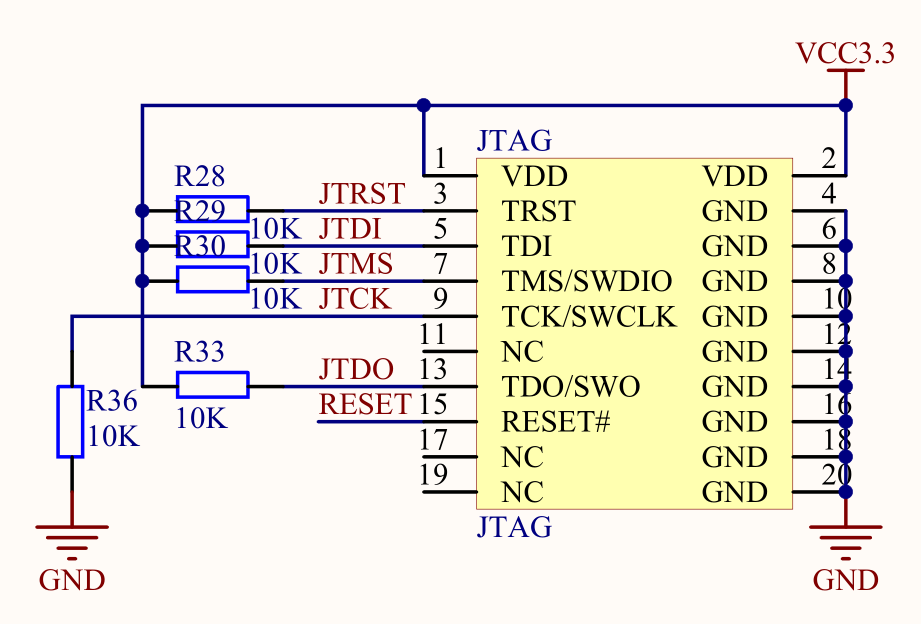

通过打印log到SRAM的方式可以看到log，但是数据量多的时候可能来不及查看就被覆盖了。为了解决这个问题，可以使用St-link的SWO输出log，这样就不用担心log被覆盖。

在log结构体中添加SWO的操作函数集：

typedef struct{
    u8 (*init)(void* arg);
    u8 (*print)(u8 ch);
    u8 (*print_dma)(u8* buffer, u32 len);
}log_func;

typedef struct {
    volatile u8     type;
    u8*             buffer;
    volatile u32    write_idx;
    volatile u32    read_idx;
    SWO
    log_func*       swo_log_func;
}log_dev;

SWO只需要print操作函数，实现如下：

u8 swo_print_ch(u8 ch)
{
    ITM_SendChar(ch);
    return 0;
}

使用SWO输出log同样先输出到log buffer，然后在系统空闲时再输出，当然也可以直接输出。log延迟输出会影响log的实时性，而直接输出会影响到对时间敏感的代码运行，所以如何取舍取决于需要输出log的情形。在while循环中调用output_ch()函数，就可以实现在系统空闲时输出log。

*output log buffer to I/O*/
void output_ch(void)
{
    u8 ch;
    volatile u32 tmp_write,tmp_read;
    tmp_write = log_dev_ptr->write_idx;
    tmp_read = log_dev_ptr->read_idx;

    if(tmp_write != tmp_read){
            ch = log_dev_ptr->buffer[tmp_read++];
            swo
            if(log_dev_ptr->swo_log_func)
                    log_dev_ptr->swo_log_func->print(ch);
            if(tmp_read >= LOG_MAX_LEN){
                    log_dev_ptr->read_idx = 0;
            }else{
                    log_dev_ptr->read_idx = tmp_read;
            }
    }
}

2.1 通过IDE输出

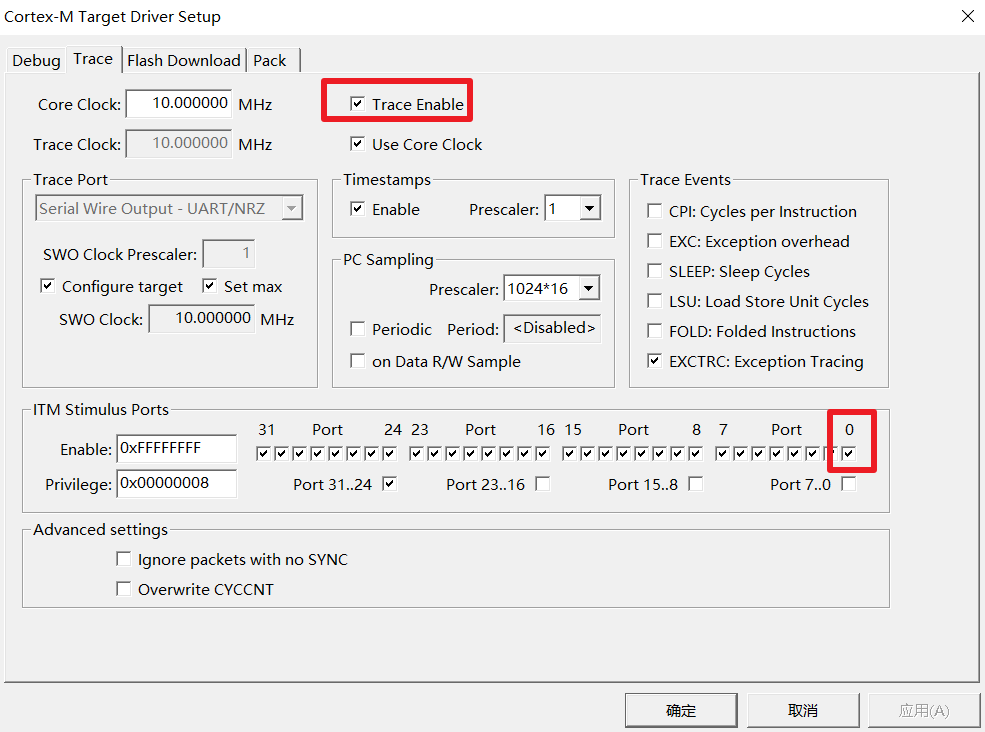

使用IDE中SWO输出功能需要做如下配置（Keil）：

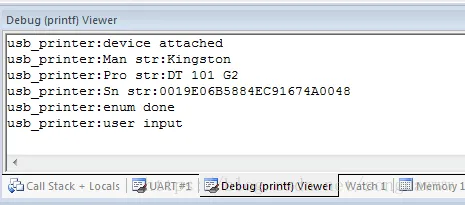

在窗口可以看到输出的log：

2.2 通过STM32 ST-LINK Utility输出

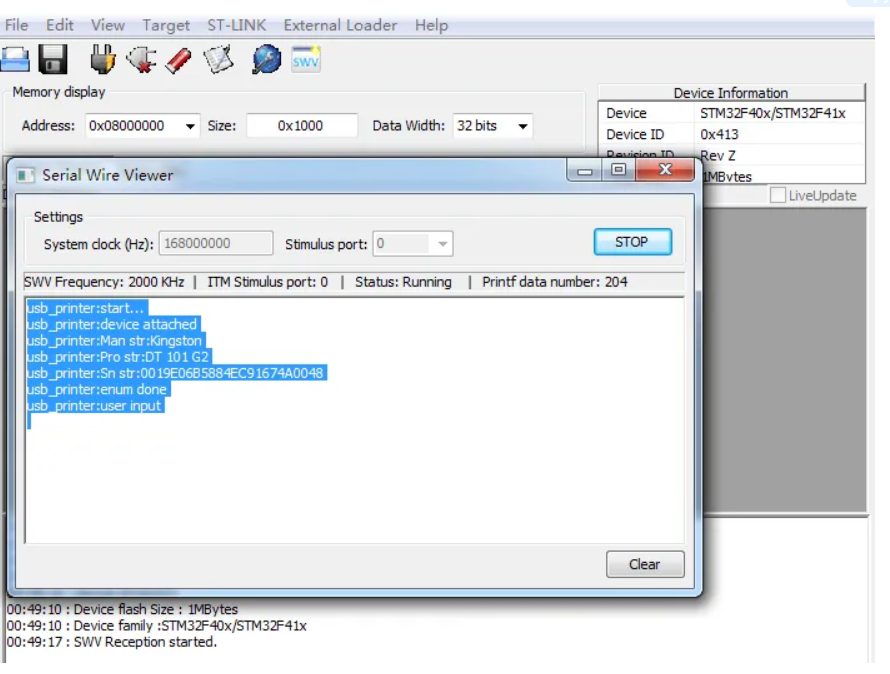

使用STM32 ST-LINK Utility不需要做特别的设置，直接打开ST-LINK菜单下的Printf via SWO viewer，然后按start：

以上都是在串口log暂时无法使用，或者只是临时用一下的方法，而适合长期使用的还是需要通过串口输出log，毕竟大部分时候没法连接仿真器。

添加串口输出log只需要添加串口的操作函数集即可：

typedef struct {
    volatile u8     type;
    u8*             buffer;
    volatile u32    write_idx;
    volatile u32    read_idx;
    volatile u32    dma_read_idx;
    uart
    log_func*       uart_log_func;
    SWO
    log_func*       swo_log_func;
}log_dev;

实现串口驱动函数：

log_func uart_log_func = {
    uart_log_init,
    uart_print_ch,
    0,
};

添加串口输出log与通过SWO过程类似，不再多叙述。而下面要讨论的问题是，串口的速率较低，输出数据需要较长时间，严重影响系统运行。虽然可以通过先打印到SRAM再延时输出的办法来减轻影响，但是如果系统中断频繁，或者需要做耗时运算，则可能会丢失log。要解决这个问题，就是要解决CPU与输出数据到串口同时进行的问题，嵌入式工程师立马可以想到DMA正是好的解决途径。

使用DMA搬运log数据到串口输出，同时又不影响CPU运行，这样就可以解决输出串口log耗时影响系统的问题。串口及DMA初始化函数如下：

u8 uart_log_init(void* arg)
{
    DMA_InitTypeDef DMA_InitStructure;
    u32* bound = (u32*)arg;
    GPIO端口设置
    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); 使能GPIOA时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);使能USART2时钟
    串口2对应引脚复用映射
    GPIO_PinAFConfig(GPIOA,GPIO_PinSource2,GPIO_AF_USART2);
    USART2端口配置
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;复用功能
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   速度50MHz
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; 推挽复用输出
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; 上拉
    GPIO_Init(GPIOA,&GPIO_InitStructure);
 USART2初始化设置
    USART_InitStructure.USART_BaudRate = *bound;波特率设置
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;字长为8位数据格式
    USART_InitStructure.USART_StopBits = USART_StopBits_1;一个停止位
    USART_InitStructure.USART_Parity = USART_Parity_No;无奇偶校验位
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;无硬件数据流控制
    USART_InitStructure.USART_Mode = USART_Mode_Tx; 收发模式
    USART_Init(USART2, &USART_InitStructure); 初始化串口1
#ifdef LOG_UART_DMA_EN
    USART_DMACmd(USART2,USART_DMAReq_Tx,ENABLE);
#endif
    USART_Cmd(USART2, ENABLE);  使能串口1
    USART_ClearFlag(USART2, USART_FLAG_TC);
    while (USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
#ifdef LOG_UART_DMA_EN
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1, ENABLE);
    Config DMA channel, uart2 TX usb DMA1 Stream6 Channel
    DMA_DeInit(DMA1_Stream6);
    DMA_InitStructure.DMA_Channel = DMA_Channel_4;
    DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)(&USART2->DR);
    DMA_InitStructure.DMA_DIR = DMA_DIR_MemoryToPeripheral;
    DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
    DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
    DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
    DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_Byte;
    DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
    DMA_InitStructure.DMA_Priority = DMA_Priority_High;
    DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;
    DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;
    DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;
    DMA_Init(DMA1_Stream6, &DMA_InitStructure);
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1, ENABLE);
#endif
    return 0;
}

DMA输出到串口的函数如下：

u8 uart_print_dma(u8* buffer, u32 len)
{
        if((DMA1_Stream6->CR & DMA_SxCR_EN) != RESET){
                dma not ready
                return 1;
        }
        if(DMA_GetFlagStatus(DMA1_Stream6,DMA_IT_TCIF6) != RESET){
                DMA_ClearFlag(DMA1_Stream6,DMA_FLAG_TCIF6);
                DMA_Cmd(DMA1_Stream6,DISABLE);
        }
        DMA_SetCurrDataCounter(DMA1_Stream6,len);
        DMA_MemoryTargetConfig(DMA1_Stream6, (u32)buffer, DMA_Memory_0);
        DMA_Cmd(DMA1_Stream6,ENABLE);
        return 0;
}

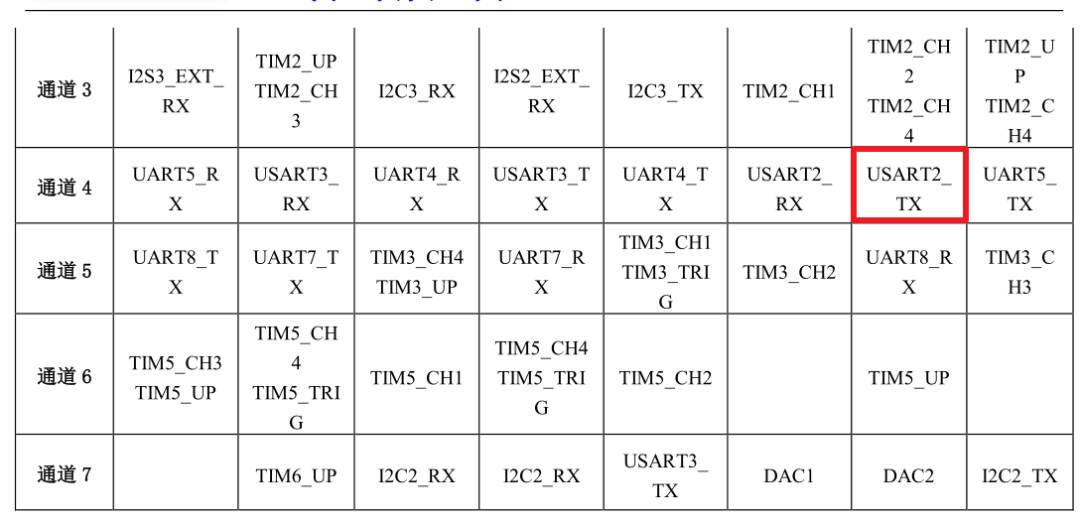

这里为了方便直接使用了查询DMA状态寄存器，有需要可以修改为DMA中断方式，查Datasheet可以找到串口2使用DMA1 channel4的stream6：

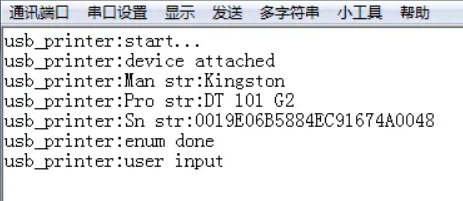

最后在PC端串口助手可以看到log输出：

使用DMA搬运log buffer中数据到串口，同时CPU可以处理其他事情，这种方式对系统影响最小，并且输出log及时，是实际使用中用的最多的方式。并且不仅可以用串口，其他可以用DMA操作的接口（如SPI、USB）都可以使用这种方法来打印log。

最后要讨论的是在一些封装中没有串口，或者串口已经被用作其他用途时如何输出log，这时可以找一个空闲的普通IO，模拟UART协议输出log到上位机的串口工具。

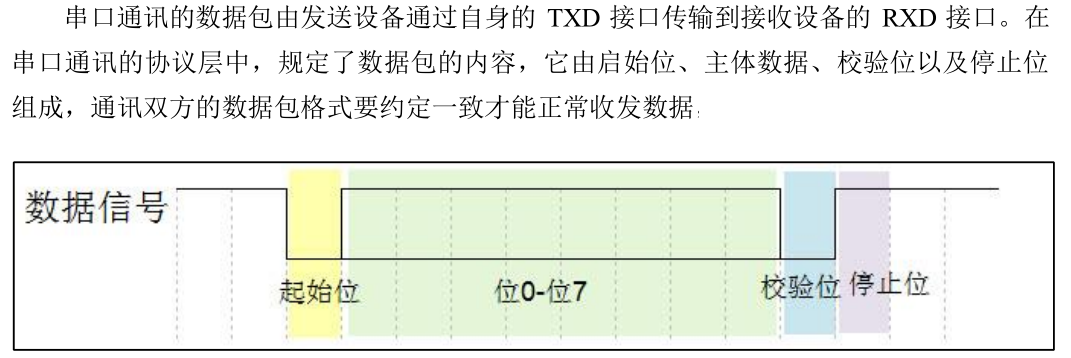

常用的UART协议如下：

只要在确定的时间在IO上输出高低电平就可以模拟出波形，这个确定的时间就是串口波特率。

为了得到精确延时，这里使用TIM4定时器产生1us的延时。注意：定时器不能重复用，在测试工程中TIM2、3都被用了，如果重复用就错乱了。

初始化函数如下：

u8 simu_log_init(void* arg)
{
    TIM_TimeBaseInitTypeDef TIM_InitStructure;
    u32* bound = (u32*)arg;
    GPIO端口设置
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); 使能GPIOA时钟
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   速度50MHz
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; 推挽复用输出
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; 上拉
    GPIO_Init(GPIOA,&GPIO_InitStructure);
    GPIO_SetBits(GPIOA, GPIO_Pin_2);
    Config TIM
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE); 使能TIM4时钟
    TIM_DeInit(TIM4);
    TIM_InitStructure.TIM_Prescaler = 1;        2分频
    TIM_InitStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_InitStructure.TIM_Period = 41;          1us timer
    TIM_InitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseInit(TIM4, &TIM_InitStructure);
    TIM_ClearFlag(TIM4, TIM_FLAG_Update);
    baud_delay = 1000000(*bound);          根据波特率计算每个bit延时
    return 0;
}

使用定时器的delay函数为：

void simu_delay(u32 us)
{
    volatile u32 tmp_us = us;
    TIM_SetCounter(TIM4, 0);
    TIM_Cmd(TIM4, ENABLE);
    while(tmp_us--){
        while(TIM_GetFlagStatus(TIM4, TIM_FLAG_Update) == RESET);
        TIM_ClearFlag(TIM4, TIM_FLAG_Update);
    }
    TIM_Cmd(TIM4, DISABLE);
}

最后是模拟输出函数，注意：输出前必须要关闭中断，一个byte输出完再打开，否则会出现乱码：

u8 simu_print_ch(u8 ch)
{
   volatile u8 i=8;
   __asm(cpsid i");
   start bit
   GPIO_ResetBits(GPIOA, GPIO_Pin_2);
   simu_delay(baud_delay);
   while(i--){
           if(ch & 0x01)
               GPIO_SetBits(GPIOA, GPIO_Pin_2);
           else
               GPIO_ResetBits(GPIOA, GPIO_Pin_2);
           ch >>= 1;
           simu_delay(baud_delay);
   }
   stop bit
   GPIO_SetBits(GPIOA, GPIO_Pin_2);
   simu_delay(baud_delay);
   simu_delay(baud_delay);
   __asm(cpsie i");
   return 0;
}

介绍了几种开发中使用过的打印调试信息的方法，方法总是死的，关键在于能灵活使用；通过打印有效的调试信息，可以帮助解决开发及后期维护中遇到的问题，少走弯路。

具体代码参考：

链接: https:pan.baidu.com/s/1RLsrZ34MsqxXR_5BLRWRtA 密码: ejgm
