----- 充电头网拆解报告 第2004篇 -----
要说最近有什么轰动的新闻，那莫过于“微软对美国游戏公司动视暴雪发起总价值高达687亿美元的现金收购”，就游戏领域而言，还真是应了那个表情包——抱歉，有钱真的是能为所欲为。

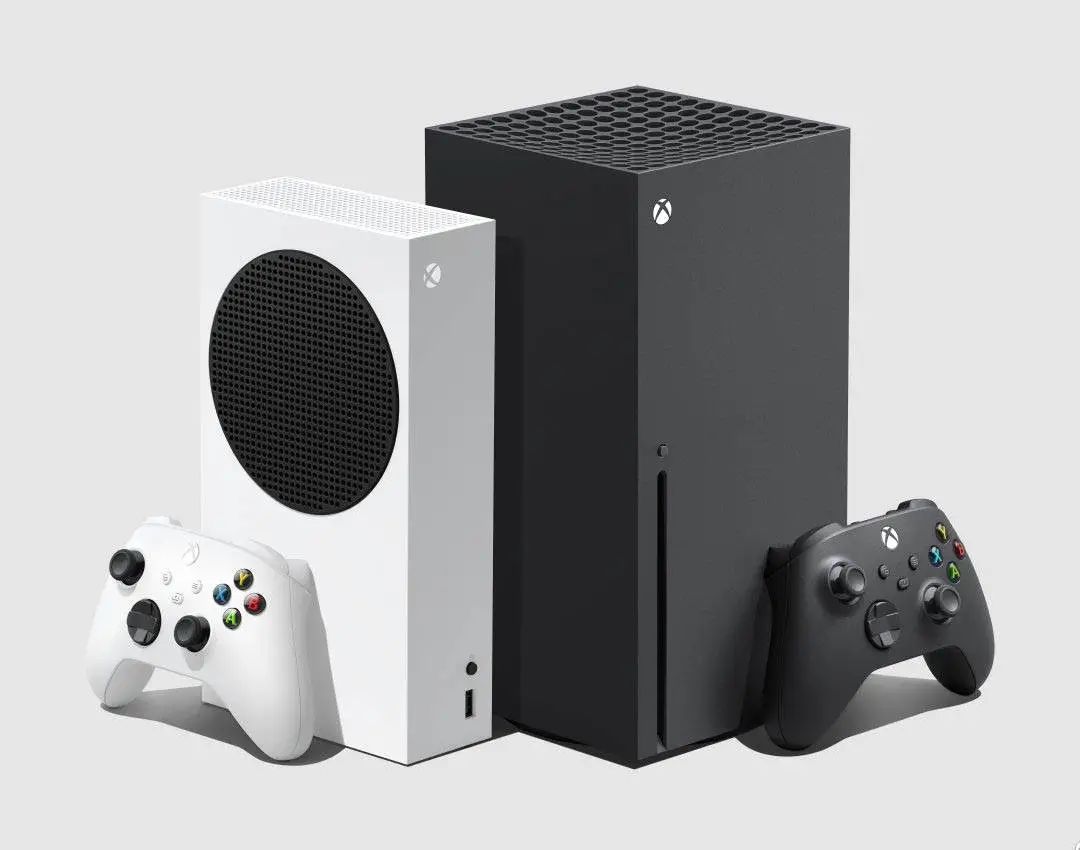

谈起游戏领域里的微软，肯定离不开它家的Xbox系列主机，最新一代便是上图的Xbox Series X/S，于2020年11月正式上市，被定义为次世代主机，硬件配置都大幅提升，因此推出之际十分的抢手。
目前微软Xbox Series X/S两款主机的电源充电头网均已拿到手，本期先和大家分享旗舰主机Xbox Series X内置电源的拆解，支持12V5A和12V21.25A输出，最大功率255W，下面就一起来看看电源的用料如何。
此前充电头网还拆解过微软Surface book3原装127W充电器、微软Surface原装电源适配器等产品，欢迎查阅。
一、Xbox Series X主机电源外观

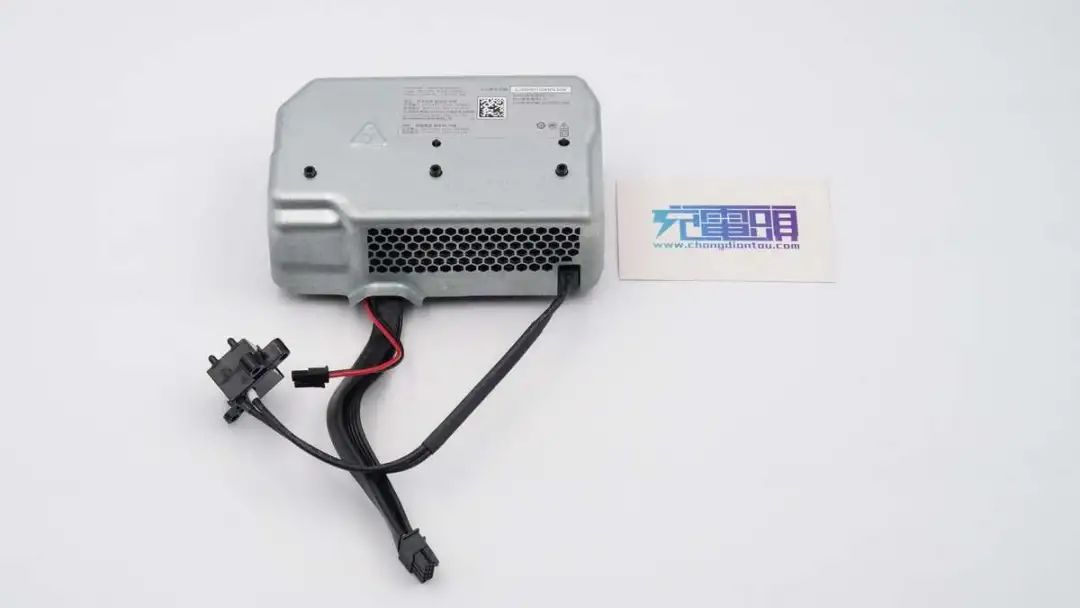

电源机身顶面以及侧身采用一体式电镀金属外壳，输入母座和电源电路板接线连接，另外还有两组输出线缆。

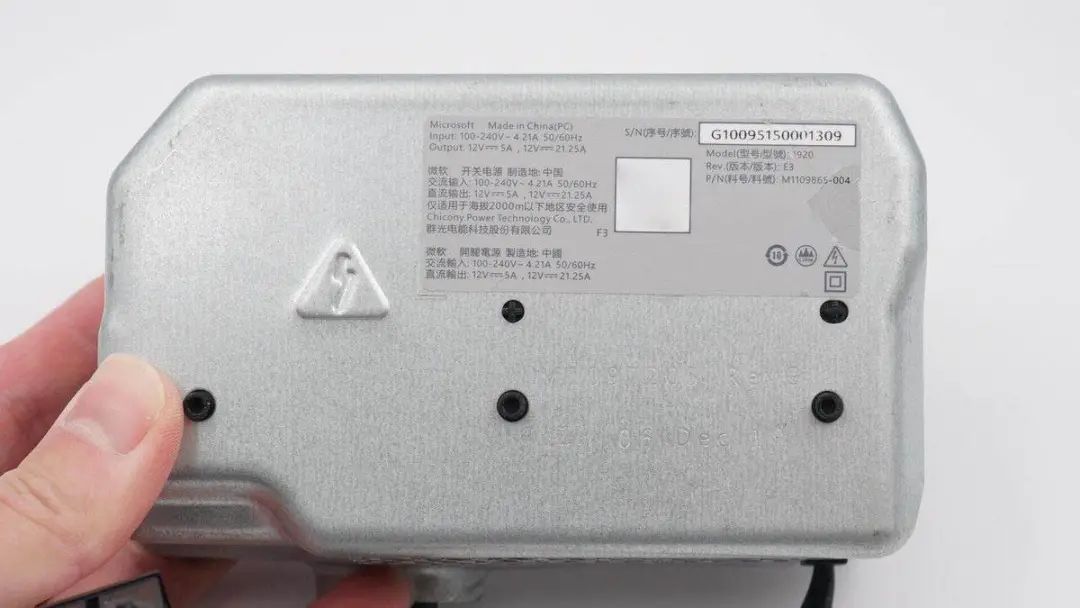

顶面右上角贴有铭牌。

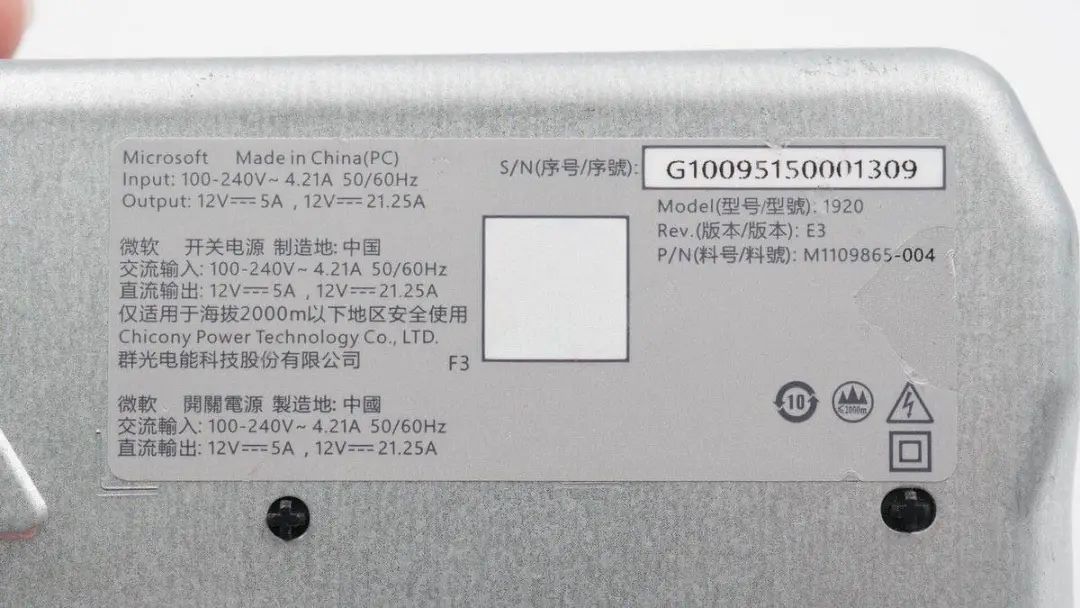

电源型号为1920，支持100-240V~50/60HZ 4.21A输入，以及12V5A、12V21.25A输出，制造商为群光电能科技股份有限公司。

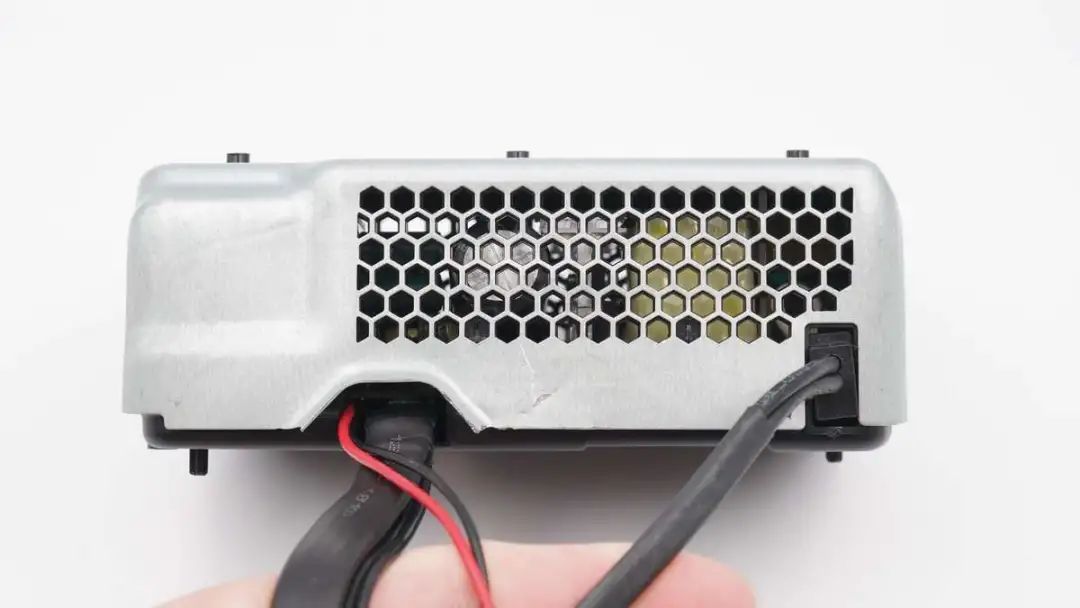

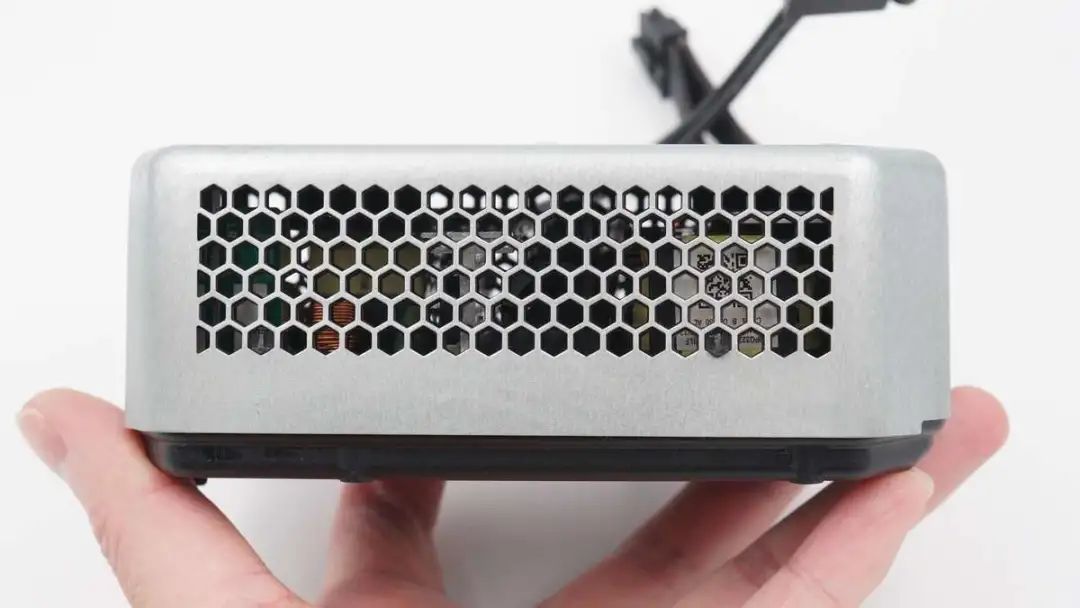

前后端外壳冲孔网状设计帮助散热。
另一端一览。

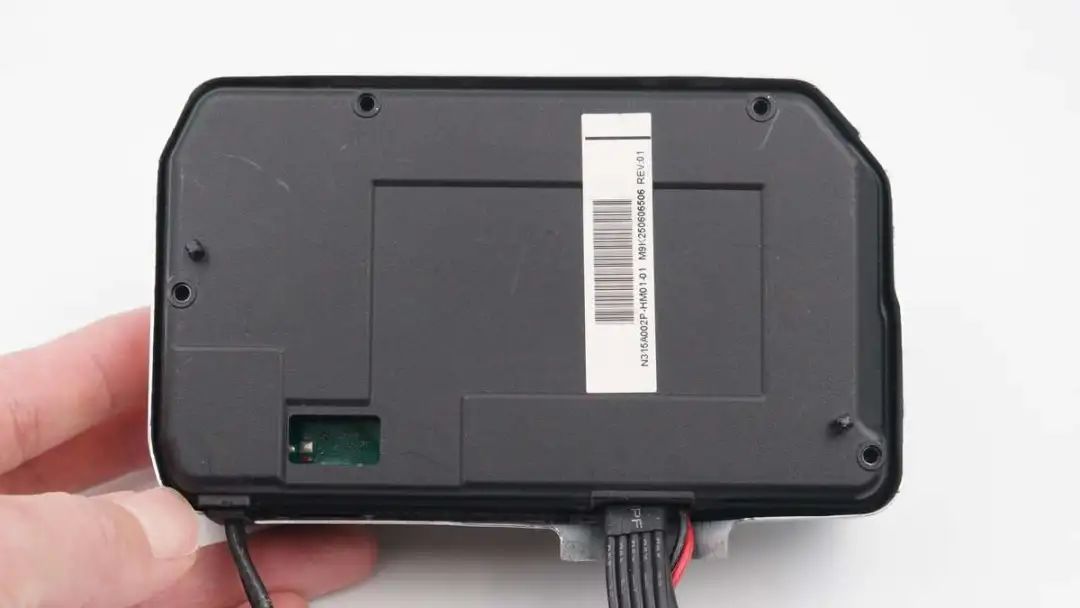

底部采用PC材质塑料外壳，边缘设有孔位和固定柱。

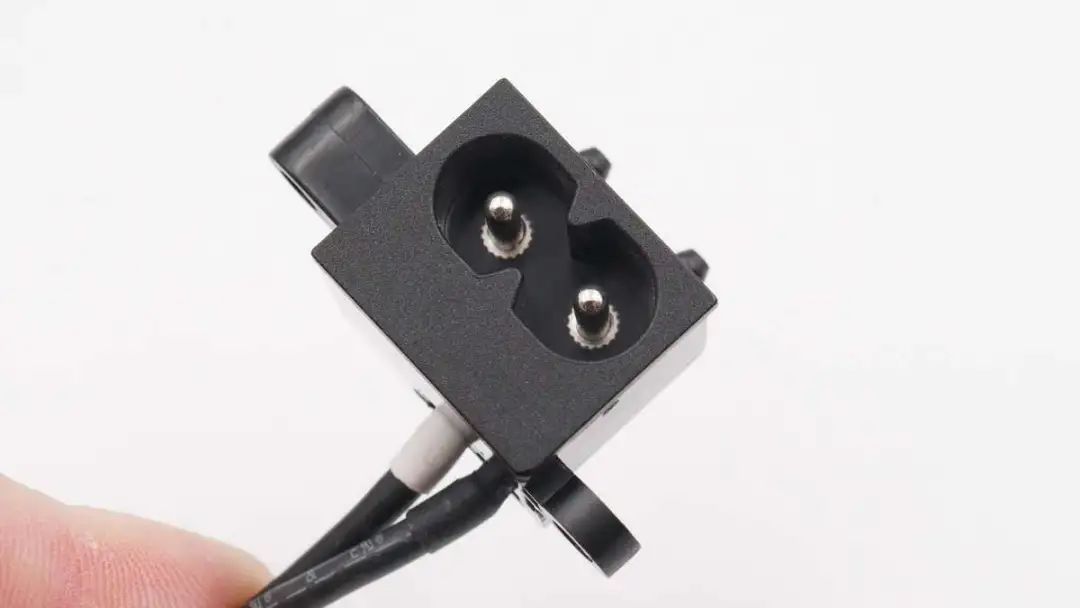

输入母座特写，8字型插口设计。
母座外壳上有相应的规格信息，通过了CCC认证。

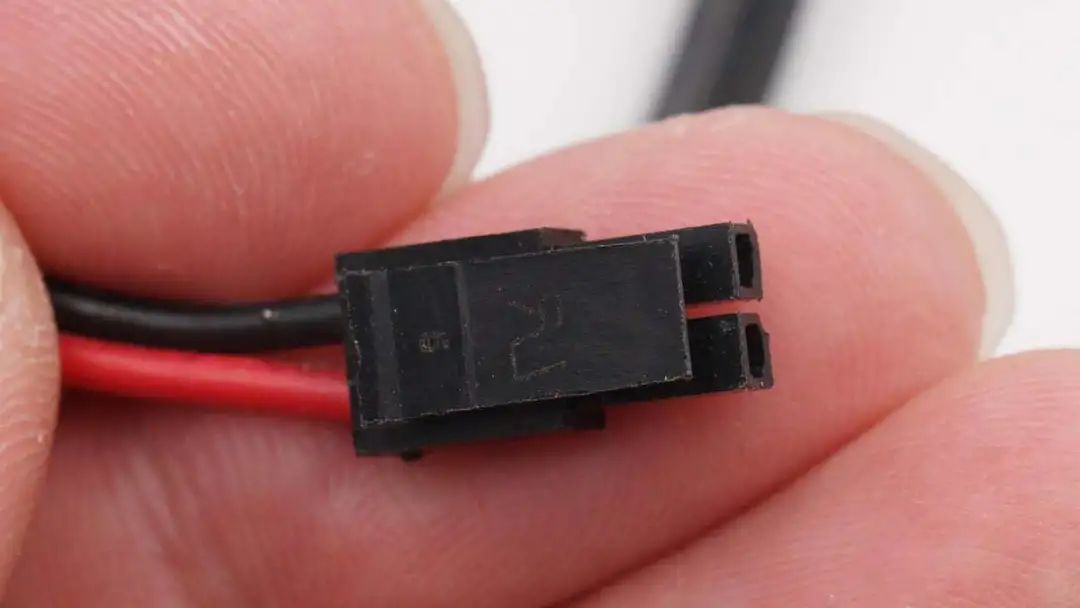

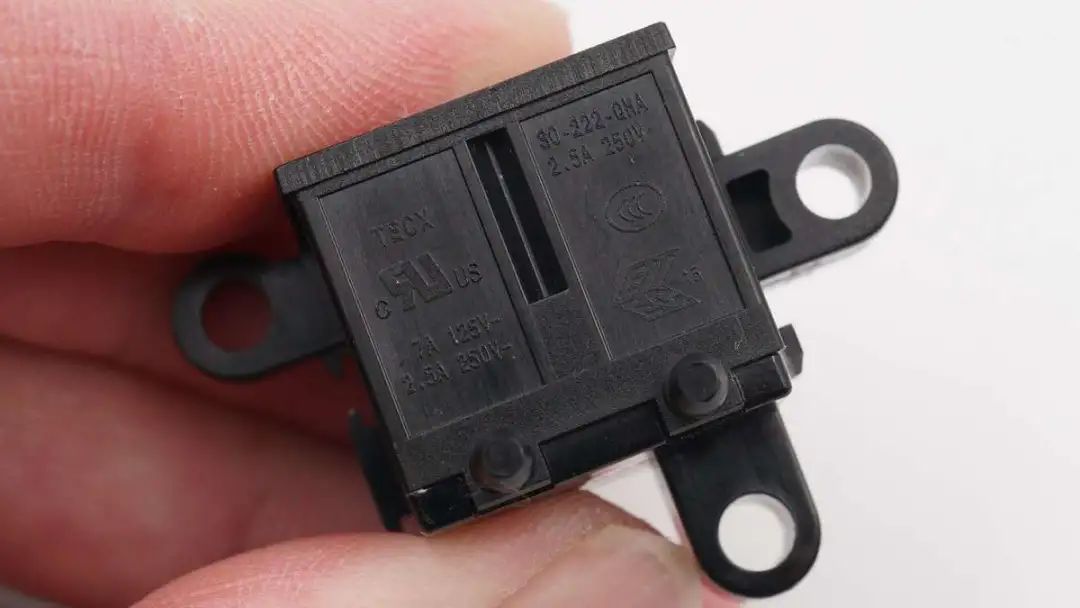

开关插头特写。

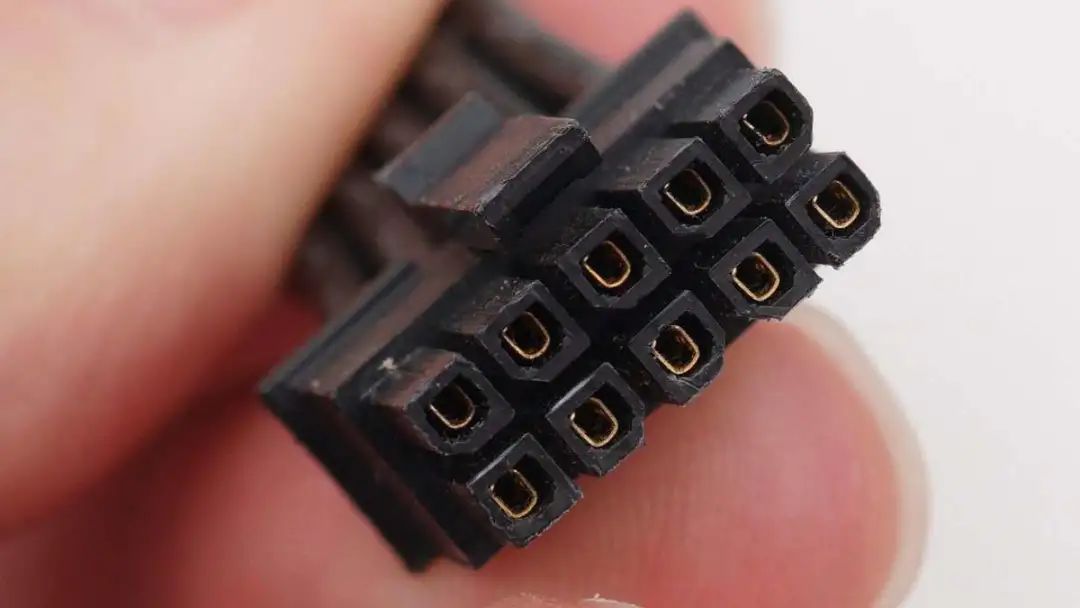

主供电插头特写。
二、Xbox Series X主机电源拆解

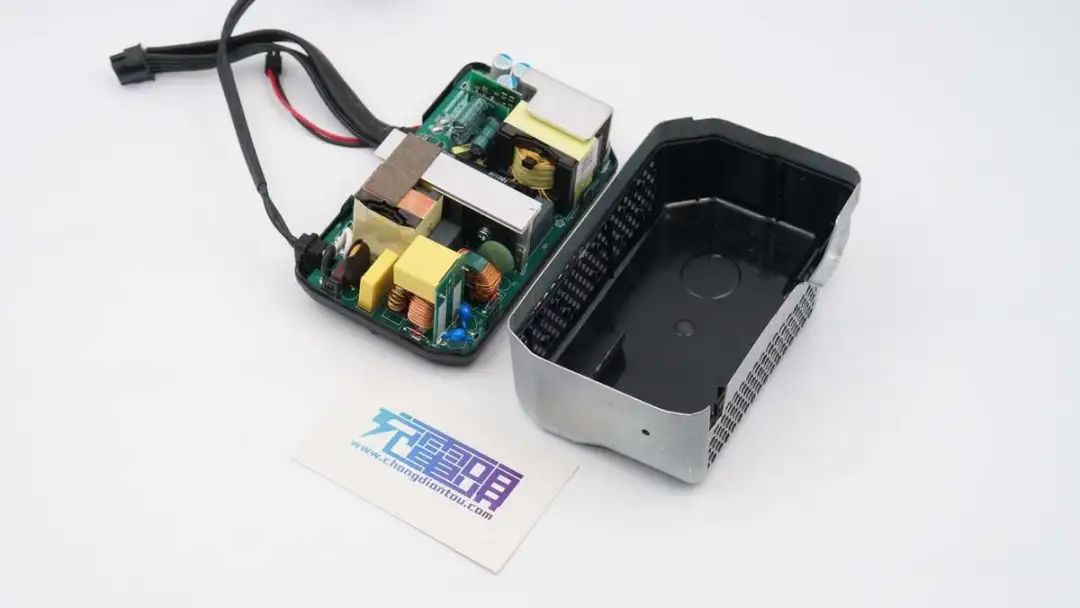

将电源外壳拆开。

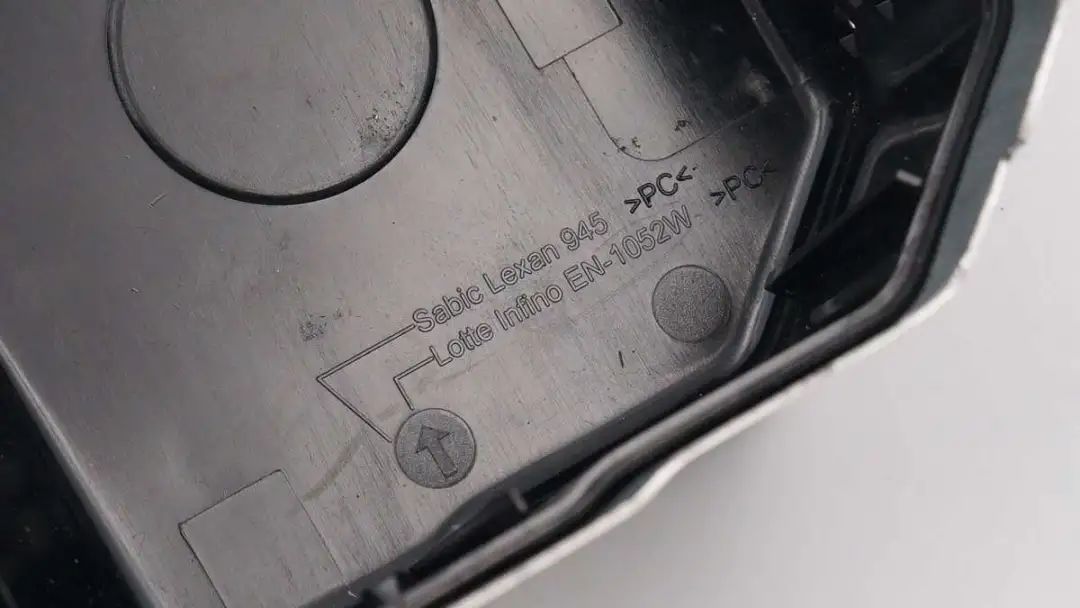

金属外壳内还设计有一层塑料壳，进行绝缘保护，PC防火材质。
底部塑料壳通过卡扣和电源模块固定在一起。

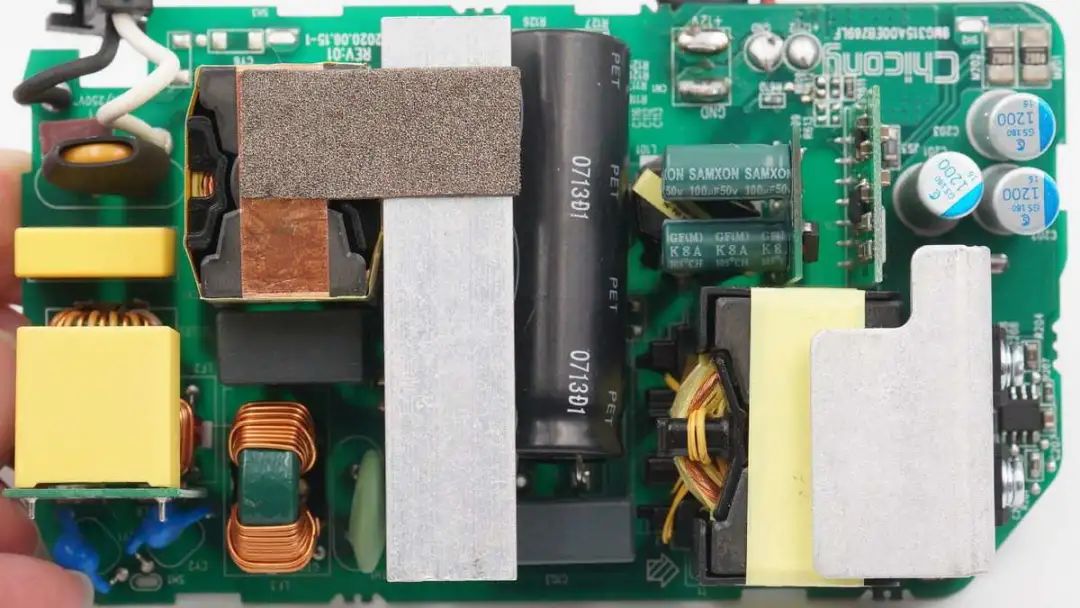

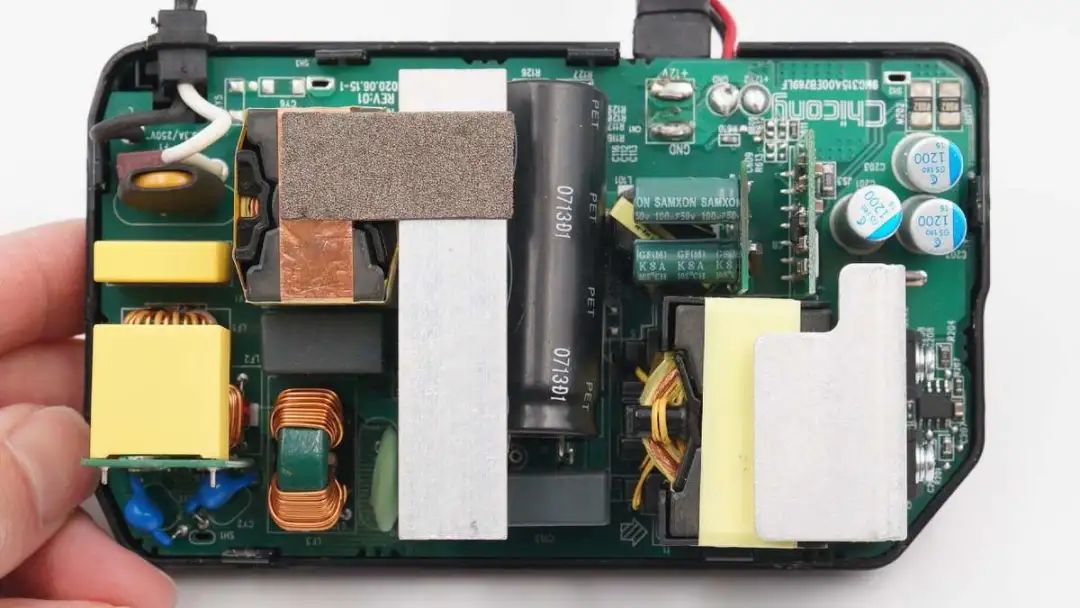

电源主板正面一览，元器件布局很有层次感，初次级MOS管均配色散热片帮助散热。

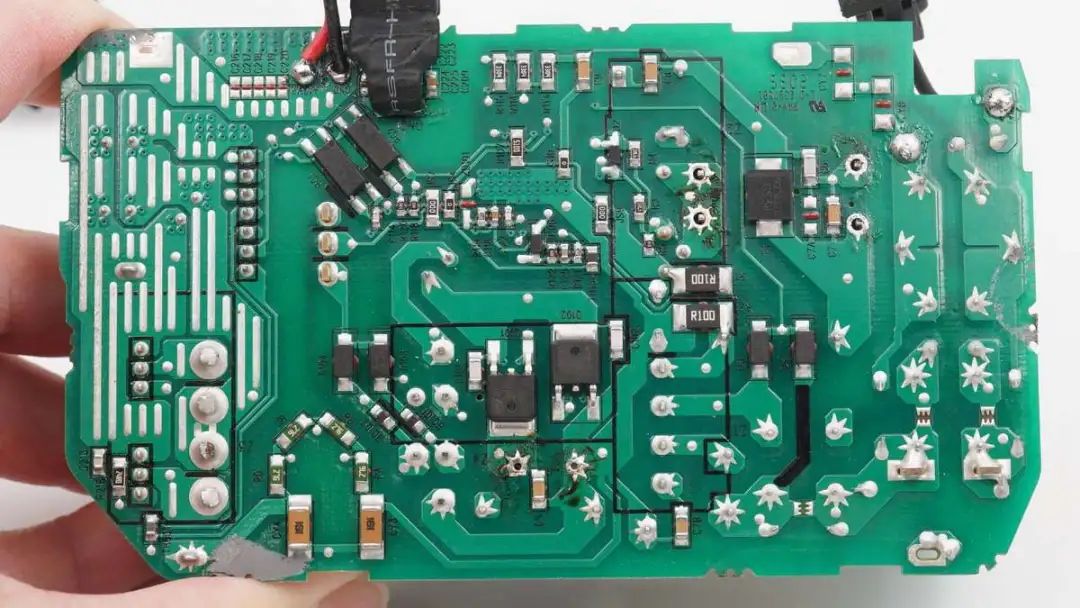

板子背面一览，设有LLC半桥开关管和光耦。
通过观察发现，这款电源采用PFC+LLC开关电源架构，同步整流后输出。下面我们从输入端开始了解各器件的详细信息。

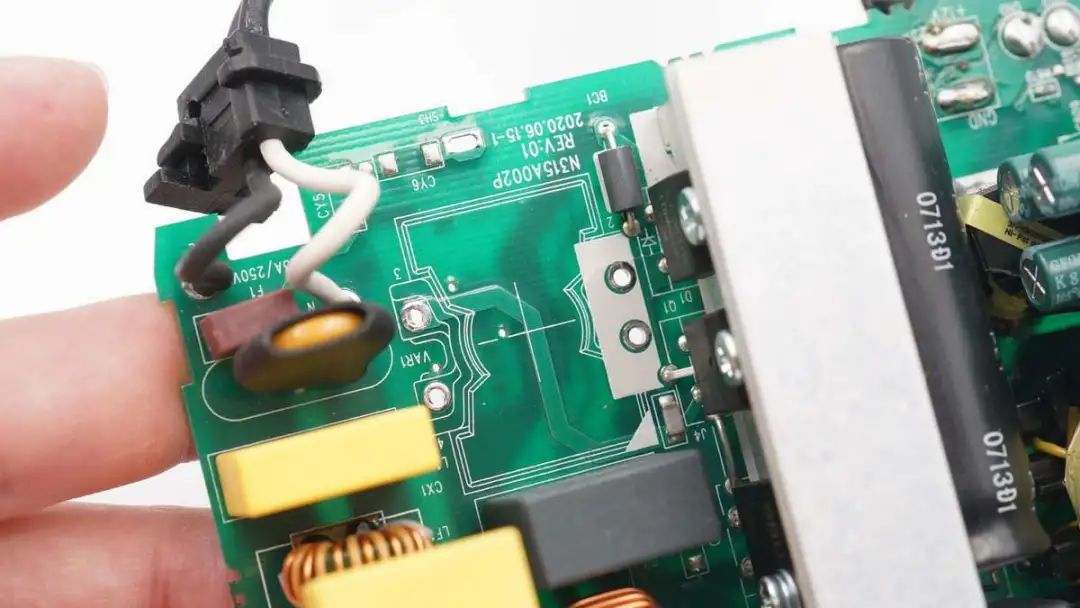

板子一端设有输入EMI滤波电路，压敏电阻外套绝缘管，安规X电容、共模电感均两级设计，其中一颗安规X电容焊接在小板上。

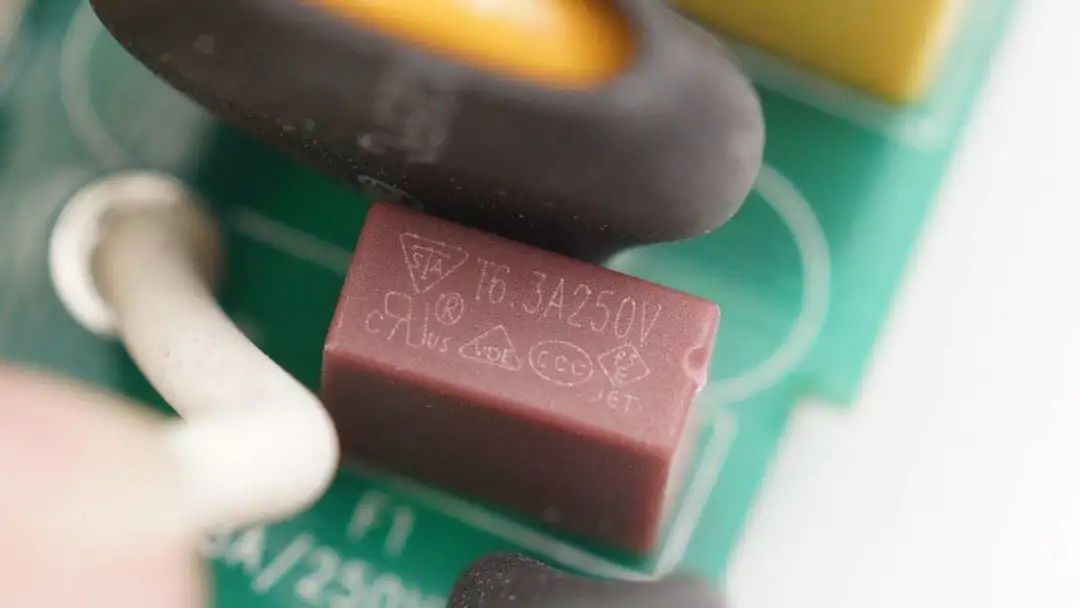

延时保险丝特写，规格为6.3A 250V。

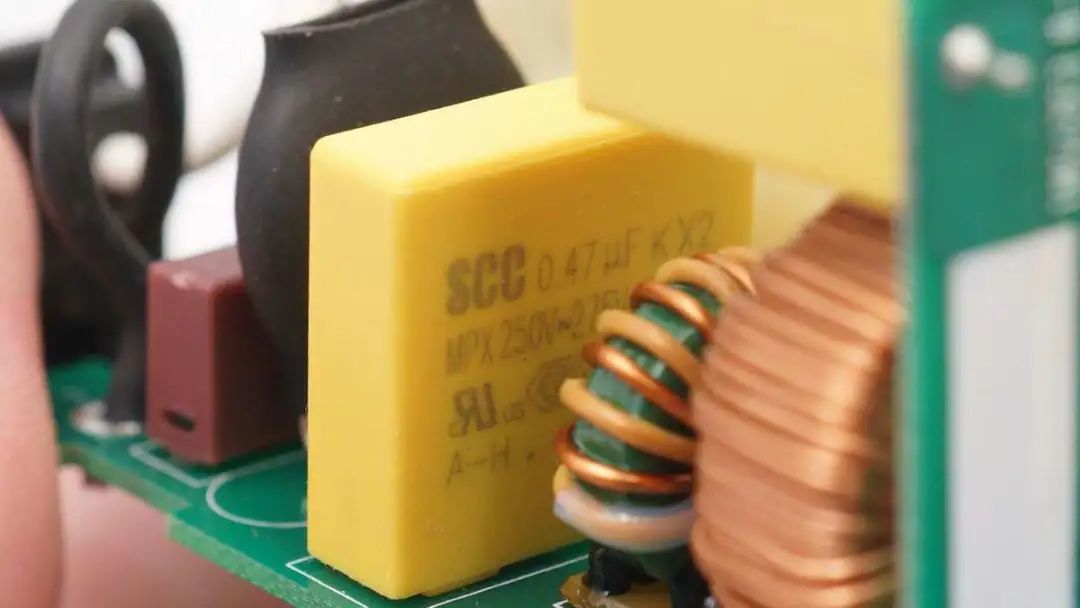

安规X电容特写，容量0.47μF。

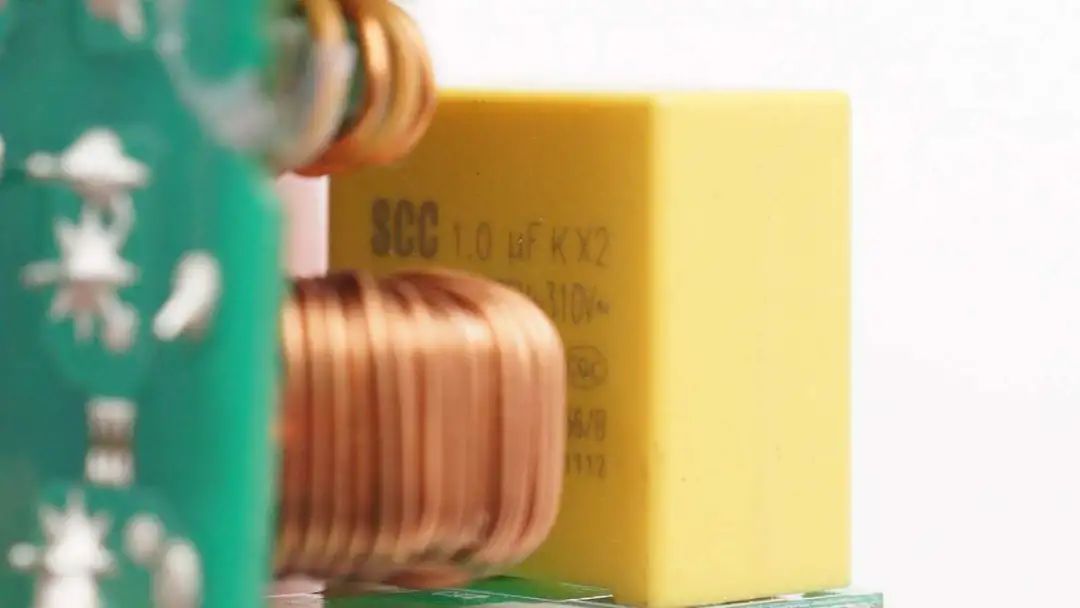

另一颗容量1.0μF。

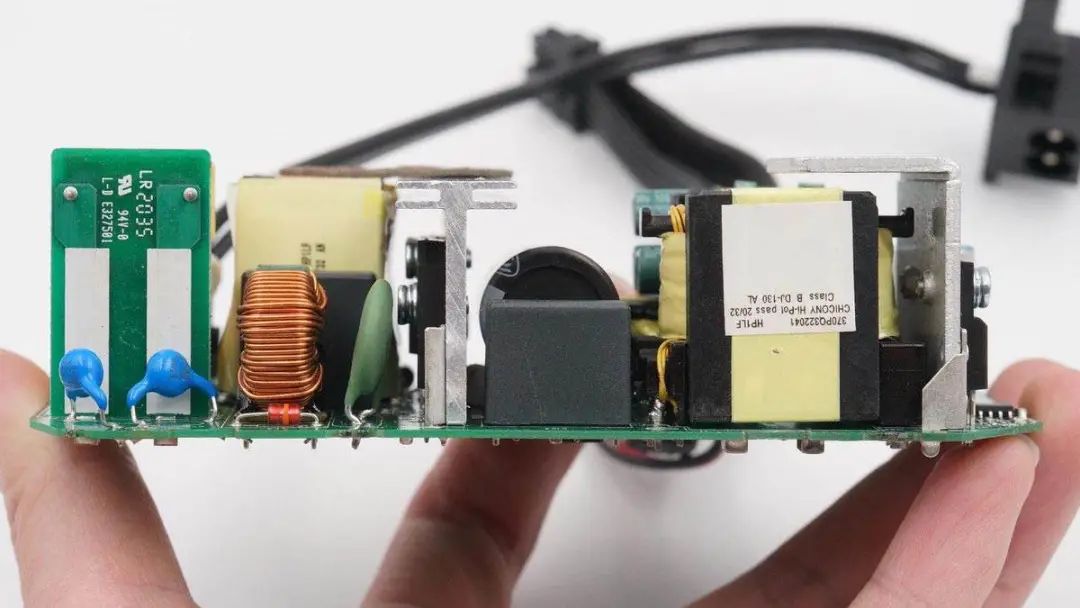

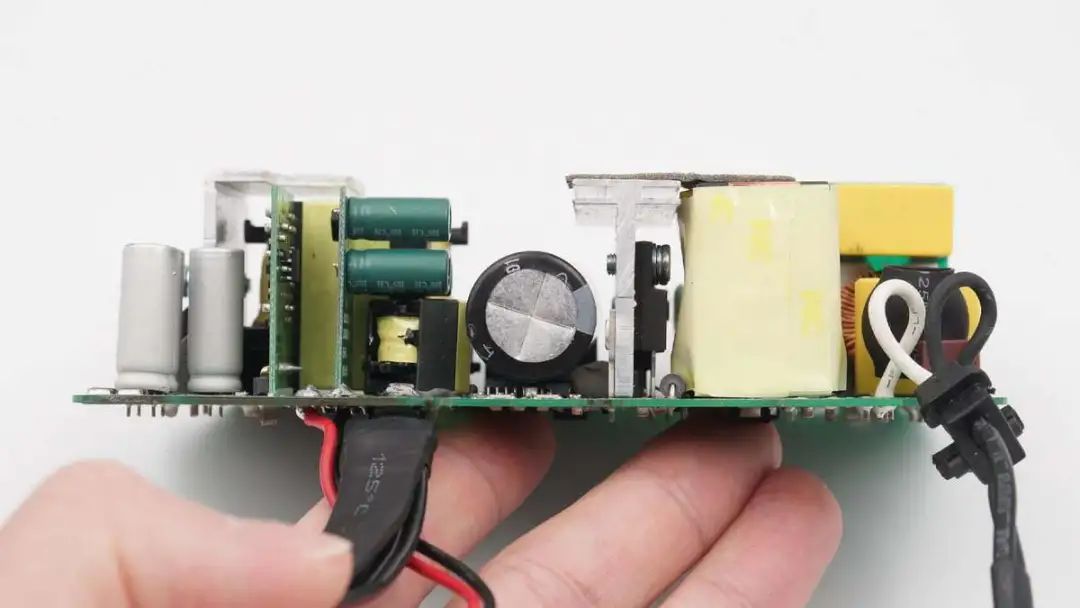

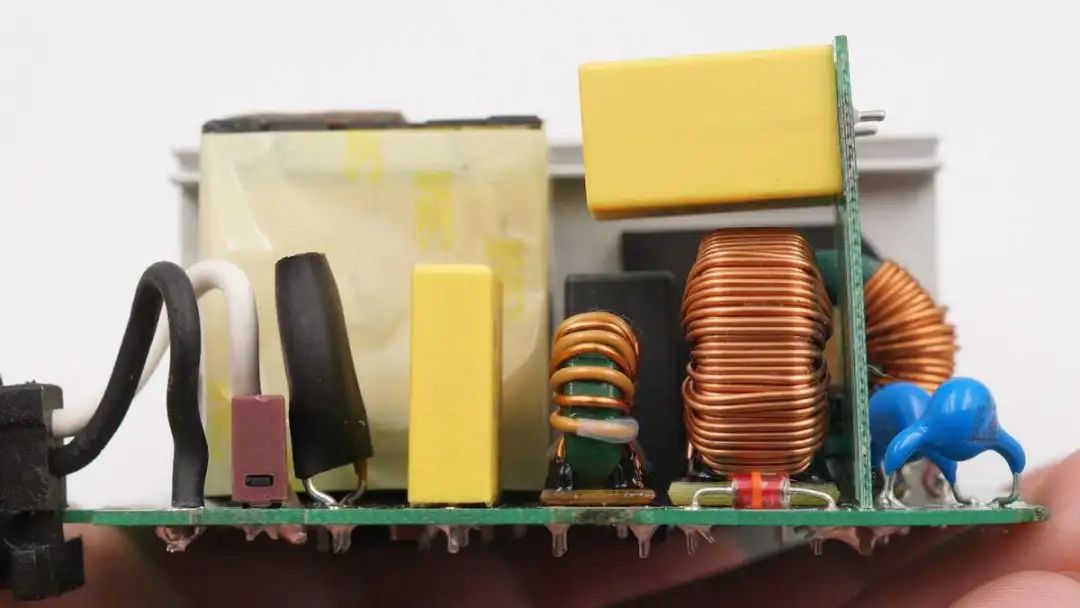

模块侧面一览，分三段来看，左侧还有NTC浪涌抑制电阻、整流桥、滤波电容等器件，中间设有谐振电容和高压滤波电解电容，右侧设有变压器。

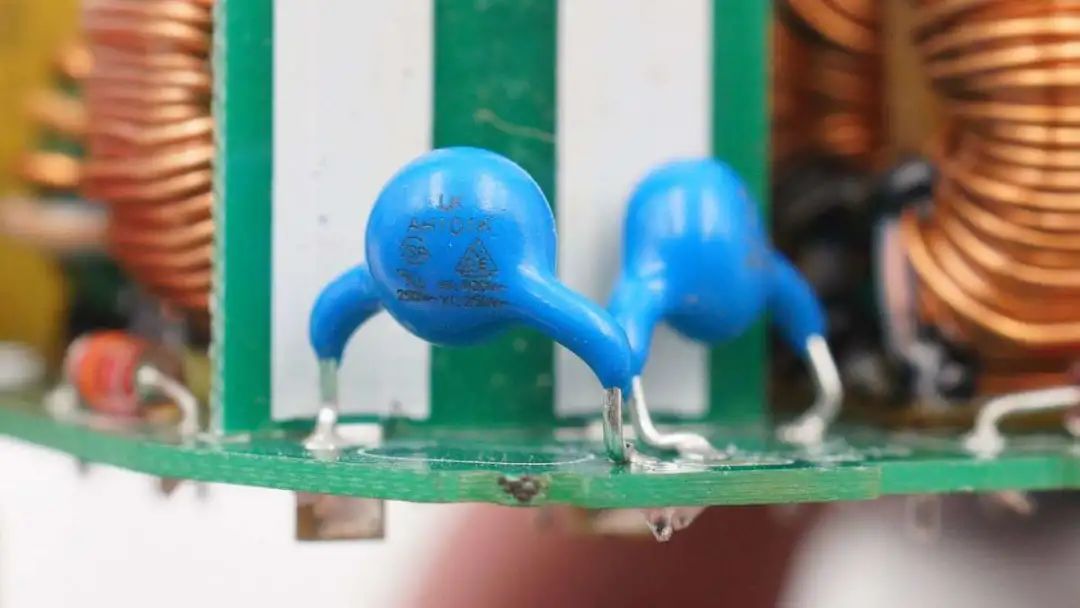

两颗Y电容特写。

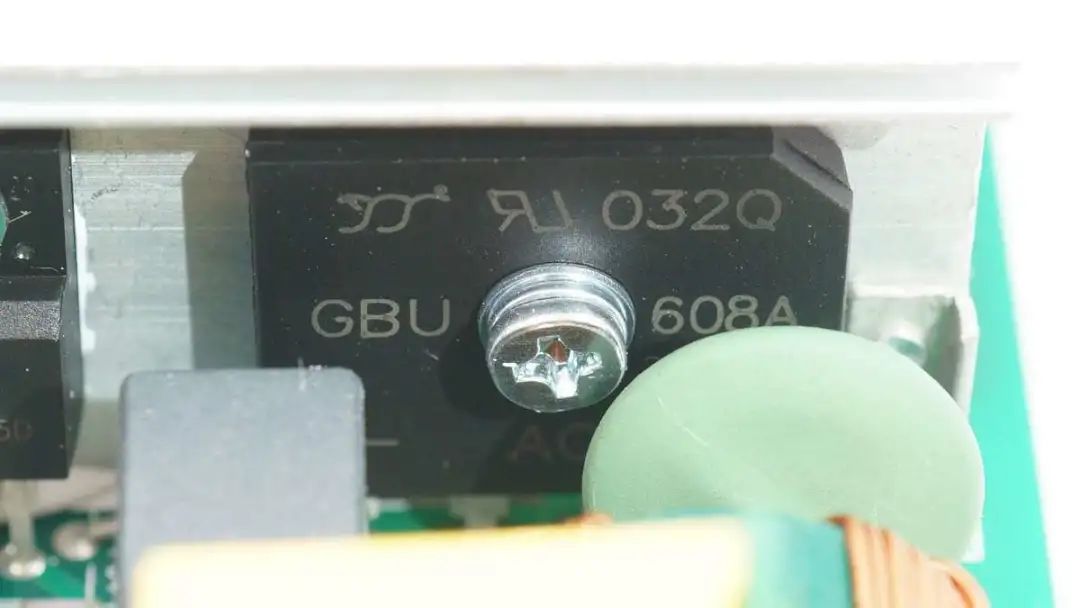

整流桥来自扬杰，使用螺丝固定在散热片上散热。旁边绿色的NTC浪涌抑制电阻用于抑制上电浪涌电流。
滤波电容特写。
另一侧也分三段来看，右侧设有PFC升压电路，中间还有谐振电感和电源主控芯片，输出端设有两块小板。

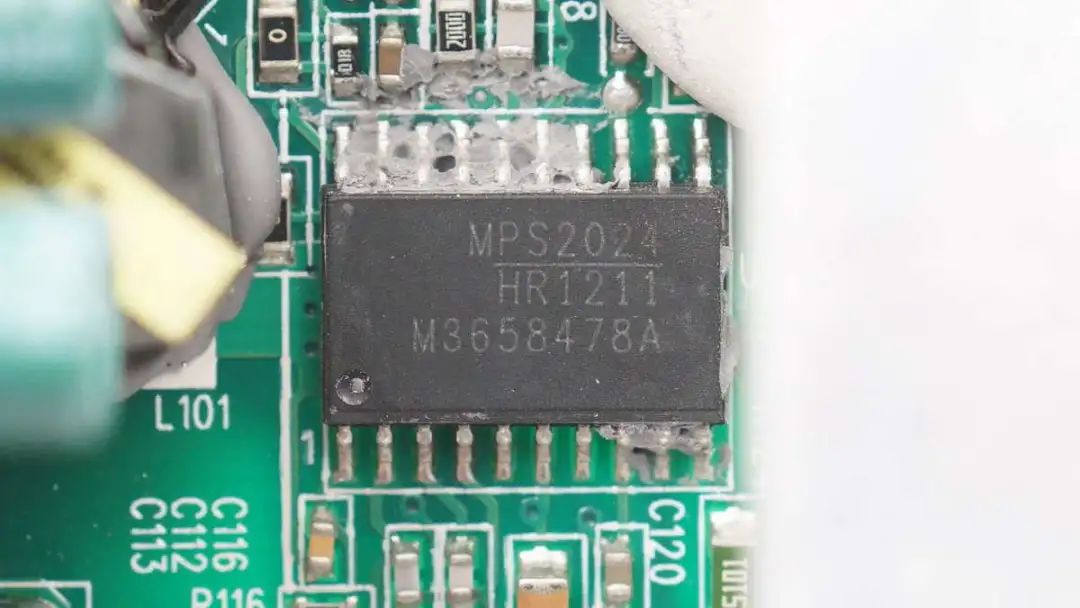

电源主控芯片采用MPS HR1211，这是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。
HR1211采用数字控制内核，支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能。

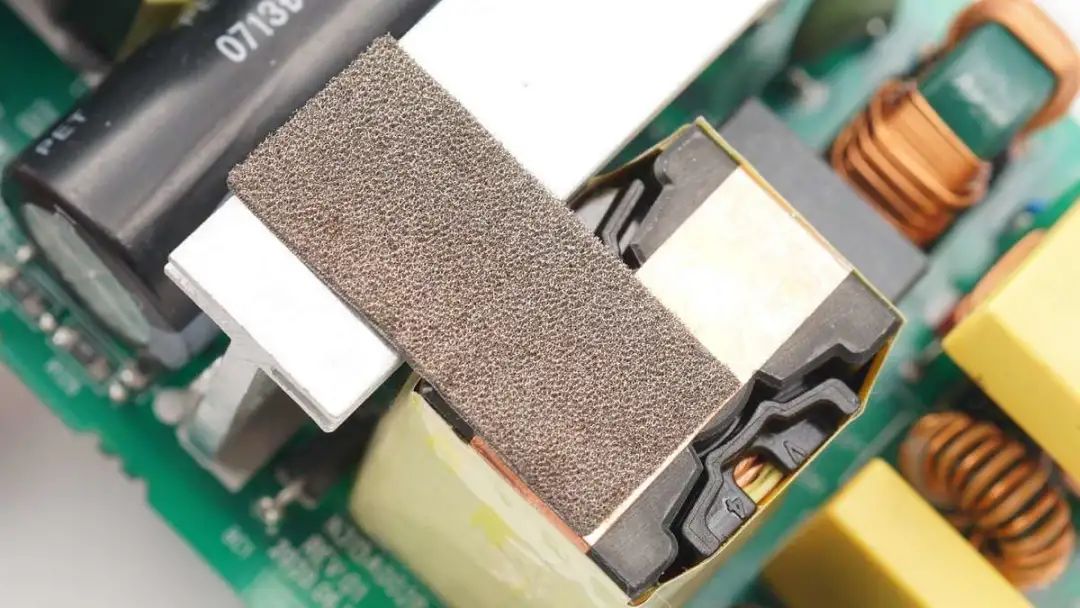

PFC升压电感和散热片上贴有导电海绵。
将PFC升压电感拆掉,，散热片上固定有PFC升压MOS管以及整流管。
PFC升压电感特写。

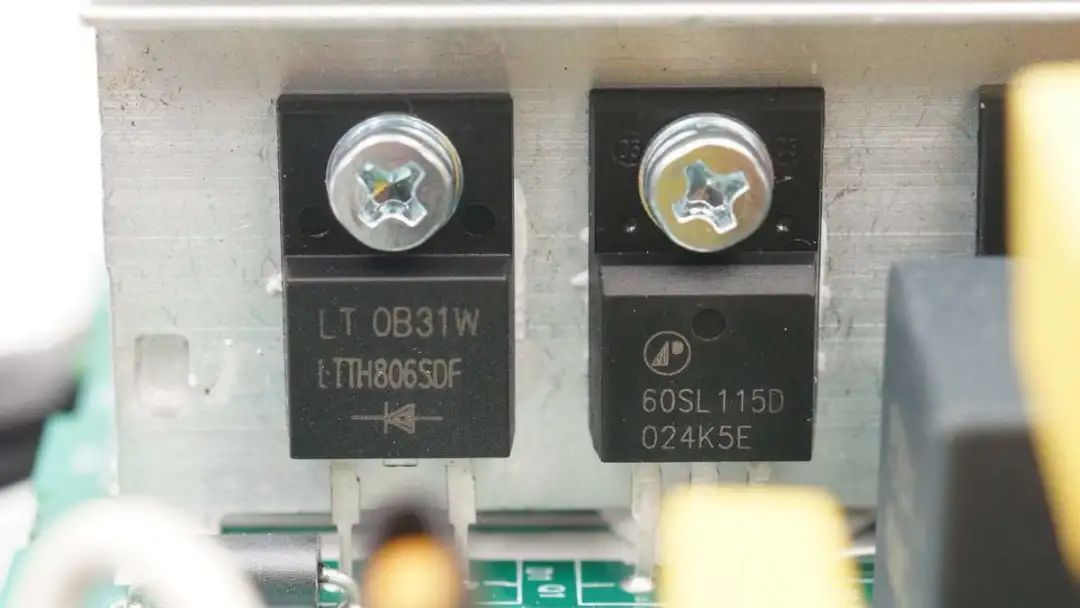

PFC升压开关管采用富鼎先进AP60SL115DI，导阻115mΩ，TO-220CFM封装。超快速整流二极管采用敦南LTTH806SDF，耐压600V。

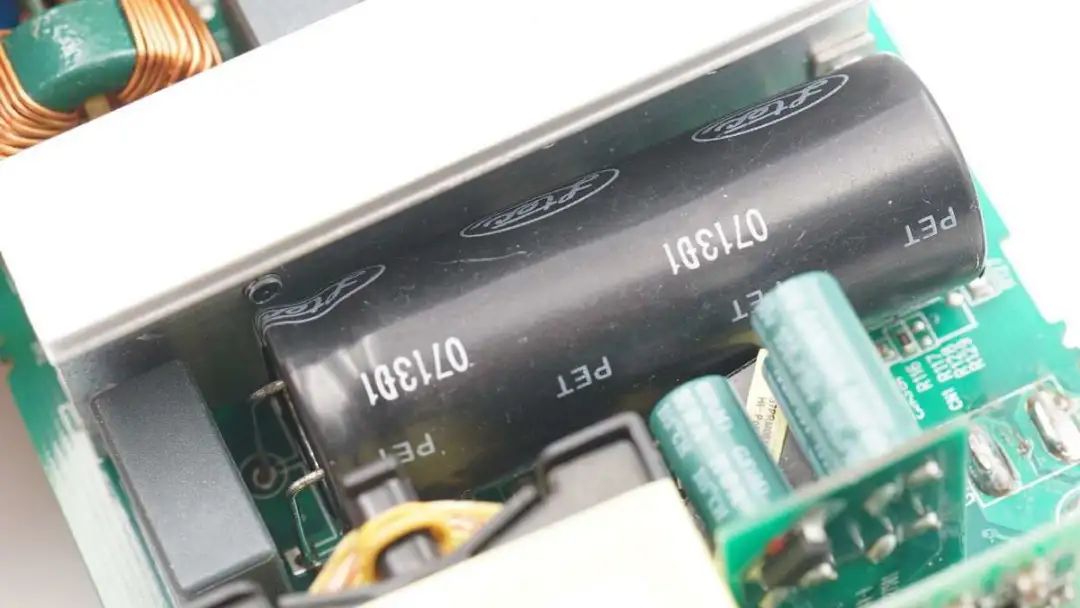

中间横置一颗高压滤波电解电容。

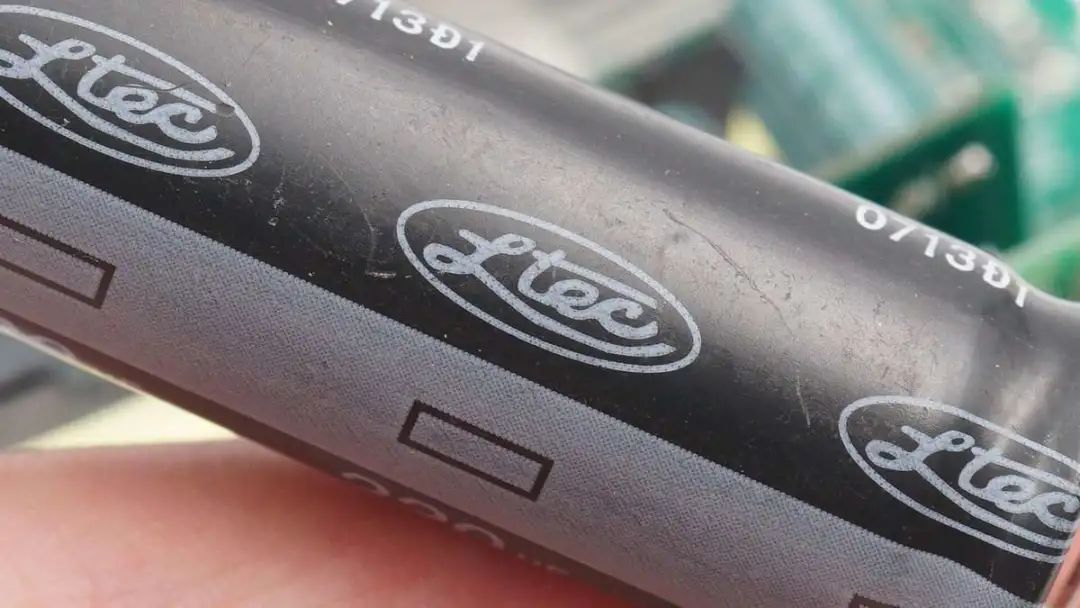

电容采用辉城Ltec品牌。

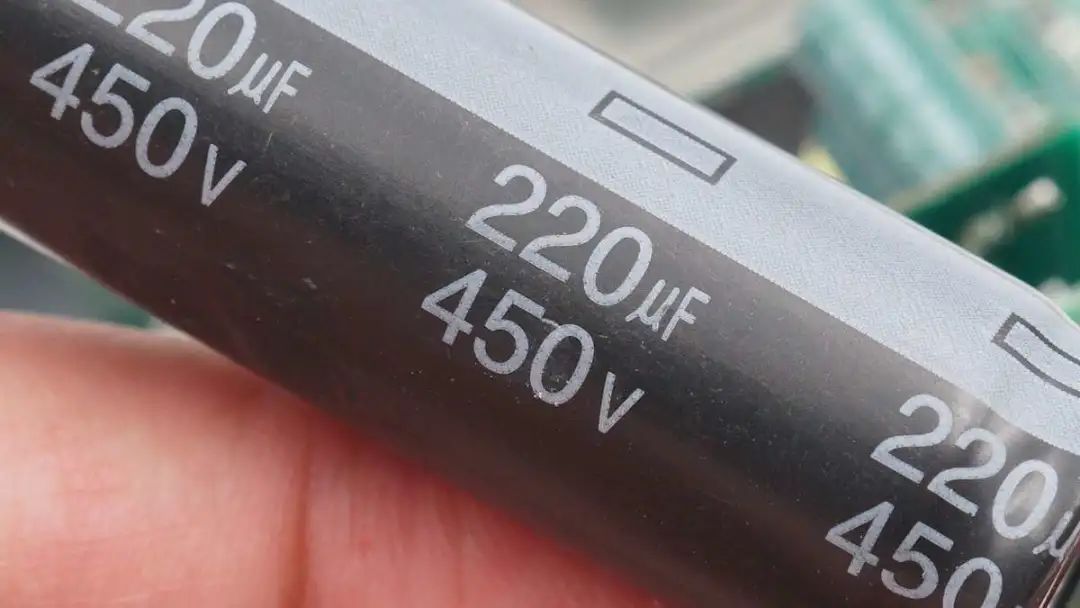

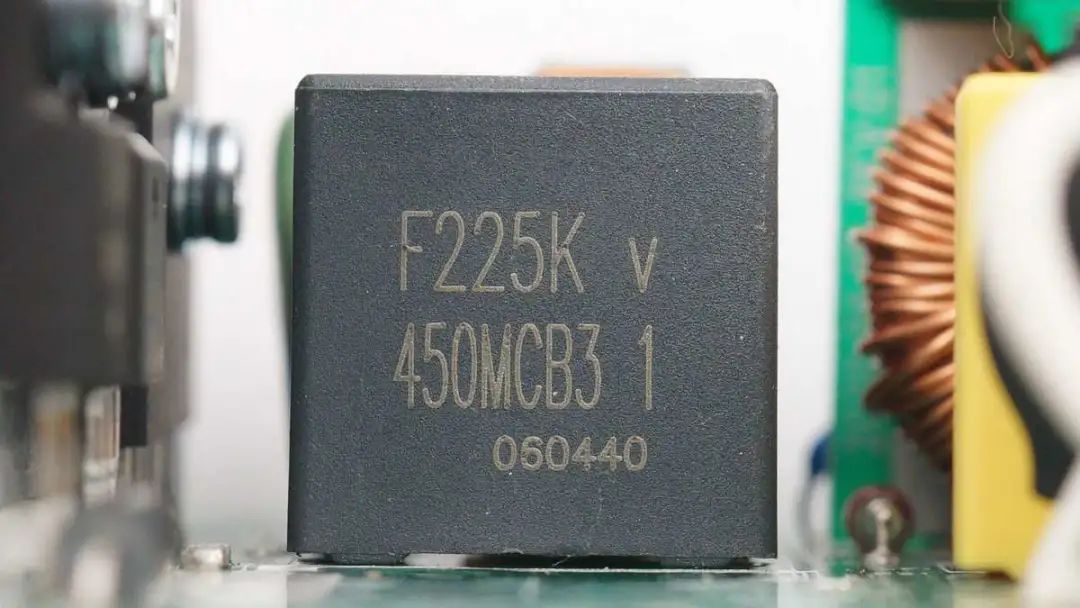

规格为450V 220μF。

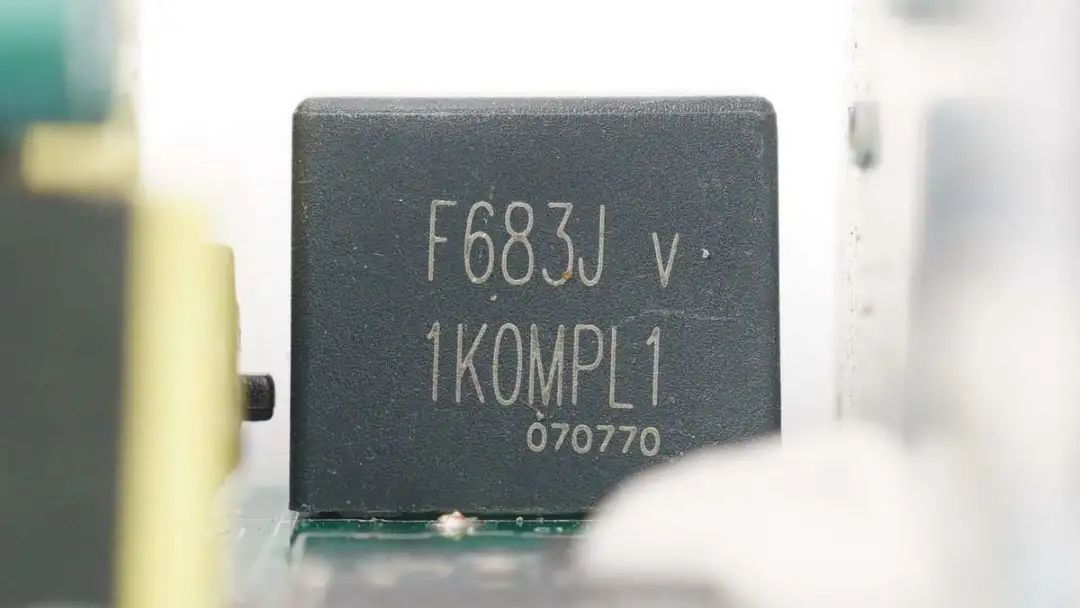

谐振电容特写。

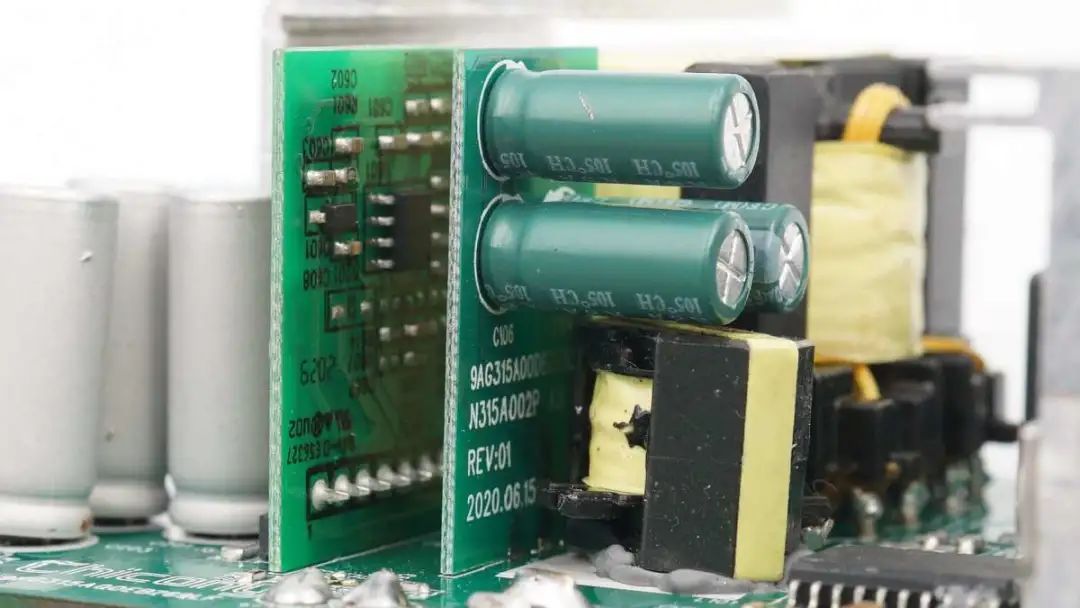

谐振电感左边小板上焊接三颗滤波电容。

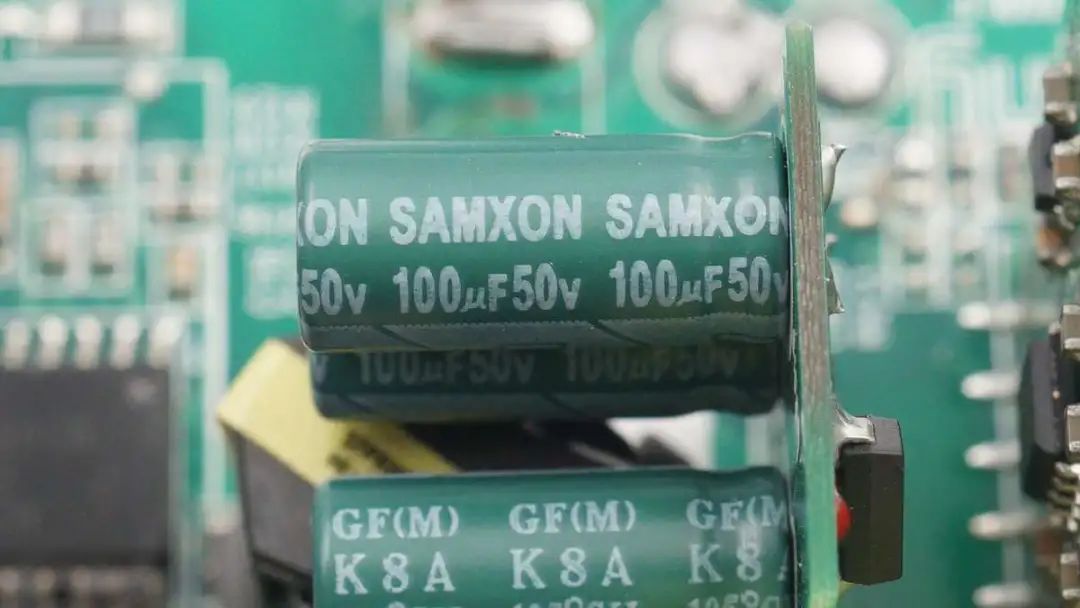

电容来自SAMXON三信，规格均为50V 100μF，用于给主控芯片供电。

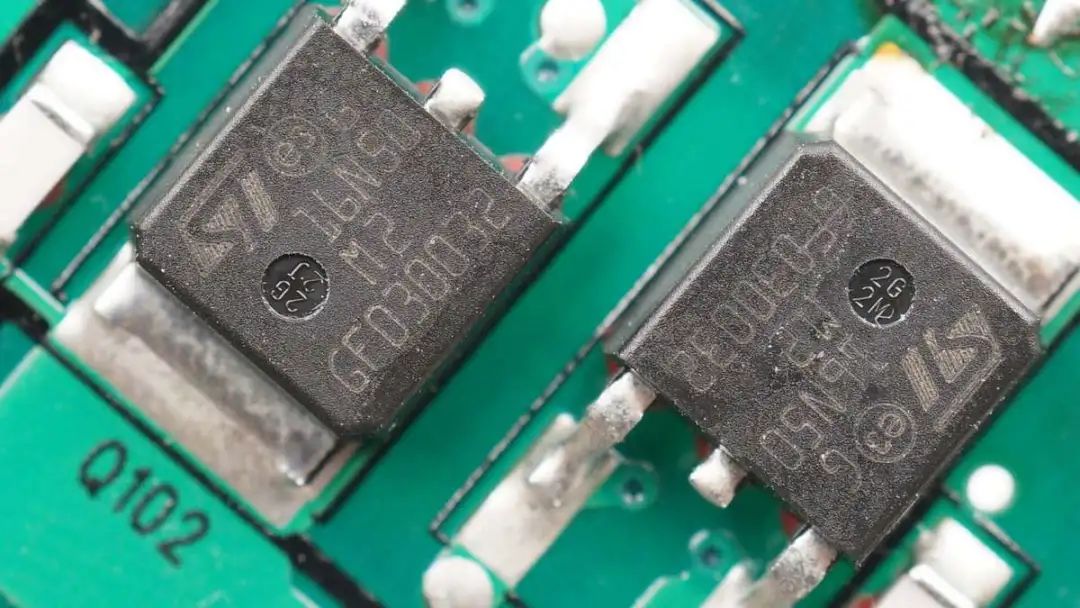

LLC半桥开关管采用意法STD16N50M2，耐压550V，导阻0.28Ω，DPAK封装。

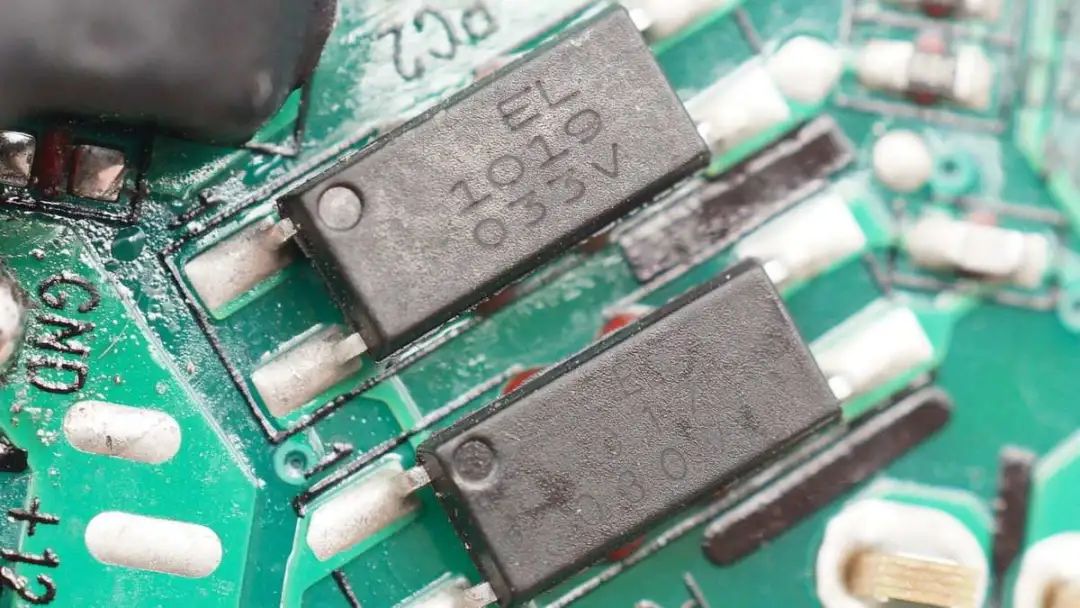

两颗EL 1019光耦，用于输出电压反馈和电路保护。

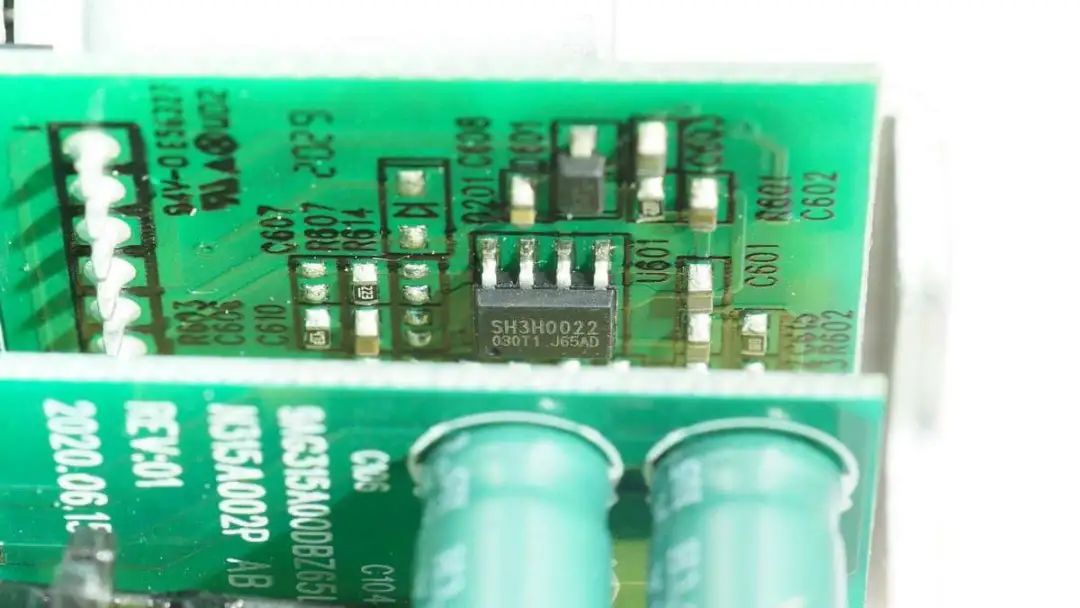

第二块小板上有一颗丝印SH3H0022的芯片。
输出端一览，两颗同步整流管固定在散热片上，右侧设有三颗滤波固态电容。

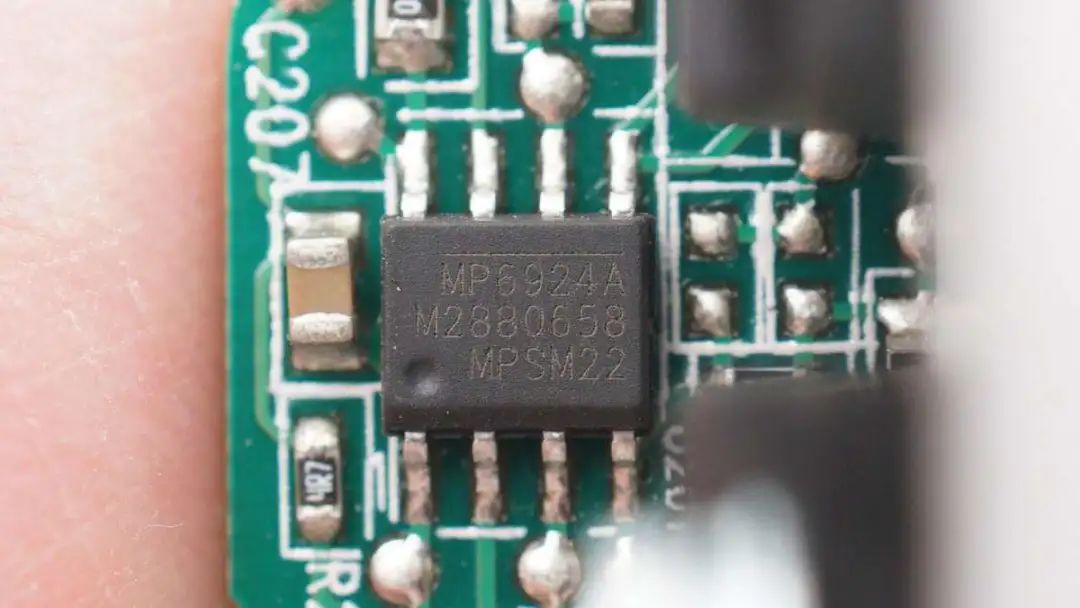

MPS MP6924A LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，可兼容CCM/DCM模式。
MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。可以节省一颗控制器，精简次级电路设计，同时支持4.2-35V宽范围工作电压，可以适用于USB PD3.1快充140W电源设计。

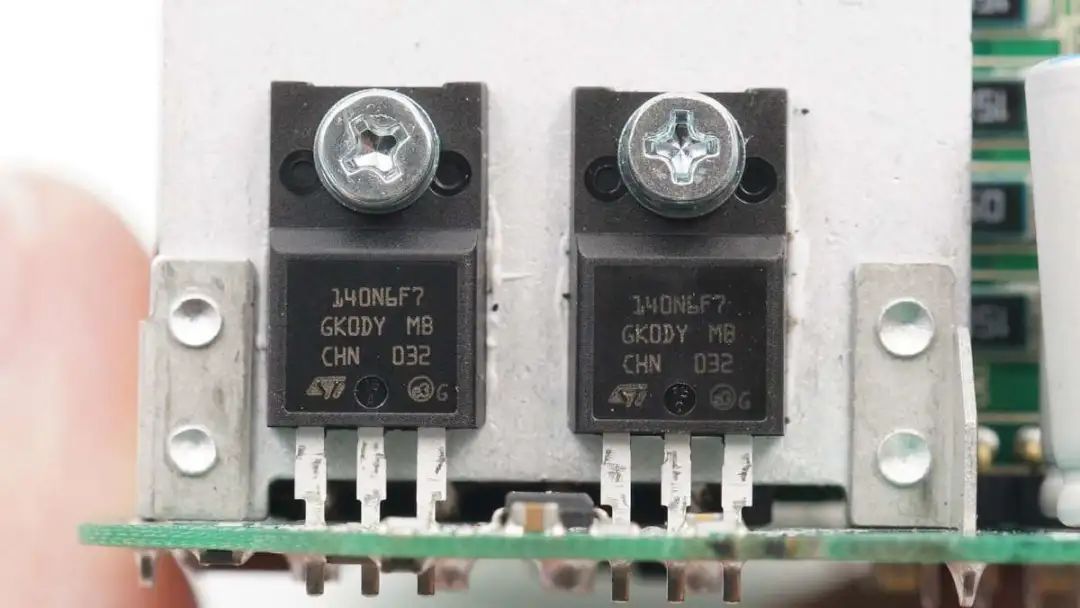

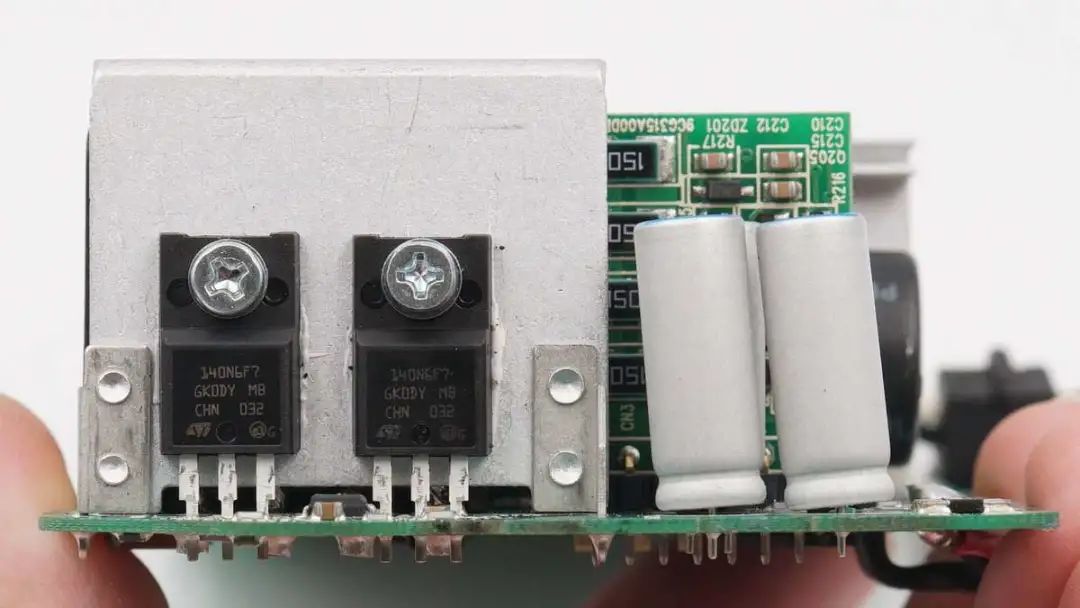

两颗同步整流管采用意法STF140N6F7，耐压60V，导阻0.0031Ω，用于进行LLC同步整流。

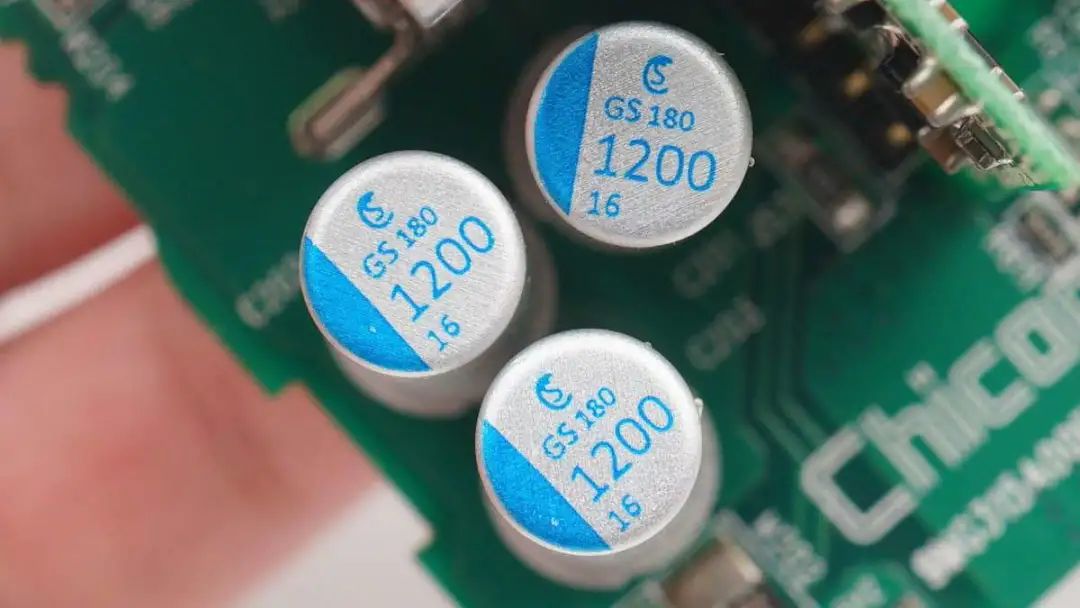

三颗输出滤波固态电容特写，规格为16V 1200μF。

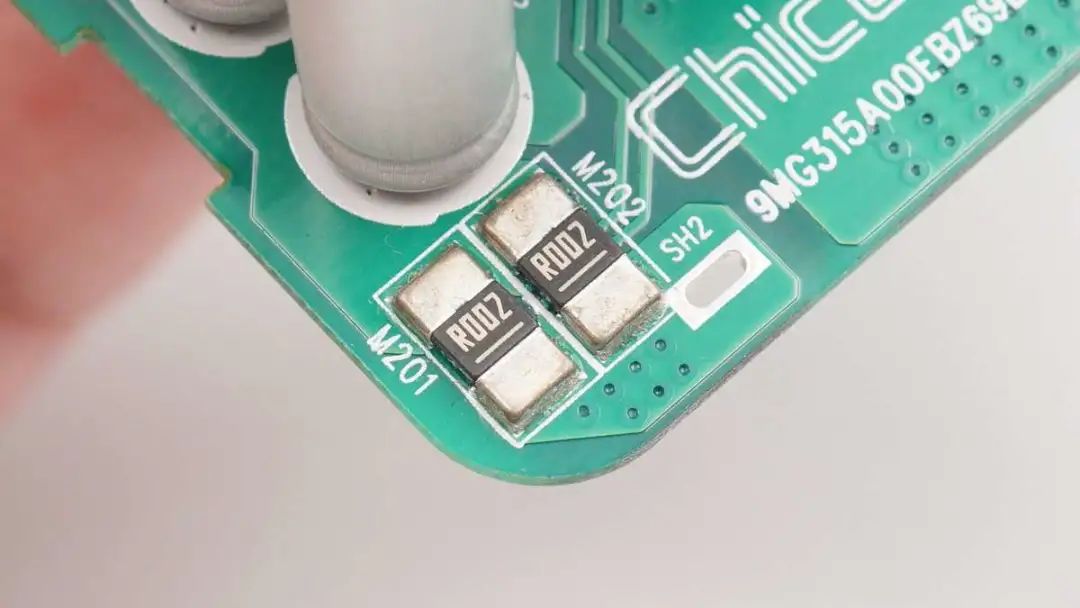

检流电阻特写。

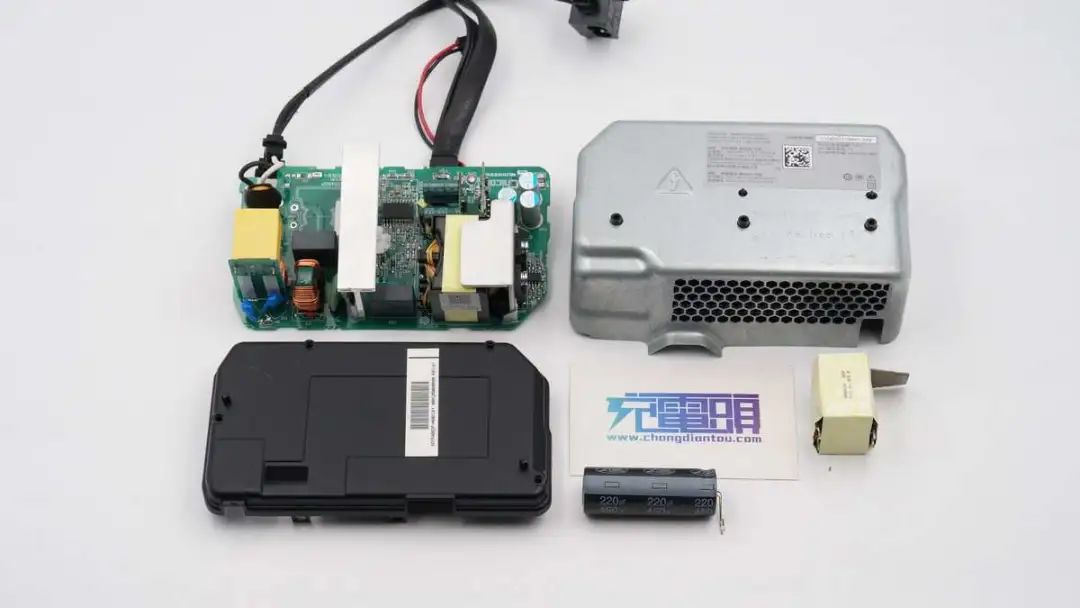

全部拆解完毕，来张全家福。
充电头网拆解总结
虽说Xbox Series X主机电源最大功率可以达到255W，但电源整体还是设计得相当小巧以及模块化，体现了一流的设计功底。同时对于本身并不大的Xbox Series X主机来说也是相当友好，很好的减轻机内空间压力。
充电头网通过拆解发现，电源之所以做得这么小巧，主要还是得益于MPS HR1211+MP6924A这套高集成PFC+LLC电源方案的使用，高频高效性能可靠，此外搭配意法半导体高低压MOS管，辉城电解电容、固态电容进行滤波。大厂群光电能代工，用料豪华，做工可靠。
新一轮主机大战随着微软发动“钞能力”收购动视暴雪，压力便自然来到了索尼这边，股价也是应声大跌。若届时真的收购成功，微软将坐拥大批优质游戏IP，相关游戏的开发进度应该也会加速，对于苦苦期盼中的游戏党来说还是不错的。
