应用于分布式电子系统中的三种LIN串行通讯协议的介绍

本文旨在介绍本地互联网（LIN）这种低成本的串行通讯协议，它主要用于汽车的分布式电子系统和基于网络的车辆概念中。

车内网络解决方案

新技术为车辆带来的众多改变之一就是电子零部件的不断增加，同时，带有多种传感器、执行器、电子控制器的高级控制系统也对车用通讯技术提出了巨大需求。显而易见，这些需求只能通过使用这种网络解决方案来满足，因为车内环境各不相同，所以，本文将介绍三种能满足成本、安全性和通讯速度需求的主要通讯标准。

*FlexRay

*CAN -控制器局域网络

*LIN -本地互联网络

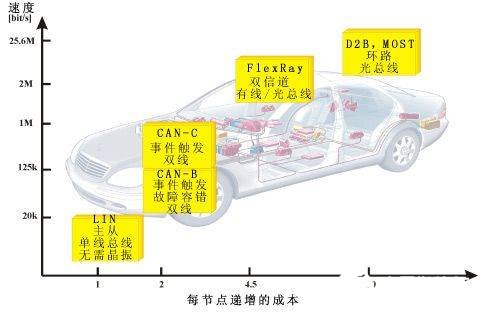

以上三种通讯标准在通讯速度和每个节点的成本方面的比较，见图1

图1： 主要汽车通讯协议

每个通讯标准都有各自的优点和目标应用平台：

FlexRay--高速度（每信道高达10 Mbps）、双信道、时间触发、强大的容错协议，设计用作骨干网。一般的目标应用是所谓的X-by-wire（线控）概念。其目的是通过电子信号传输来替代传统的制动踏板和制动器或方向盘和车轮之间的机械传动。

CAN（控制器局域网）--中等速度（最高1Mbps）、单信道、双线容错协议，目前不仅在汽车业，还在许多工业应用中广泛使用。CAN协议的目标应用可以包括电机控制、悬架控制和车内信息娱乐功能。

LIN-本地互联网络--低速（最高20kbps）、单线低成本协议，可用于终端节点应用。LIN的概念注定这种协议用于传感器/执行器中，一般用于低速通讯，即速度不是关键因素的应用中。

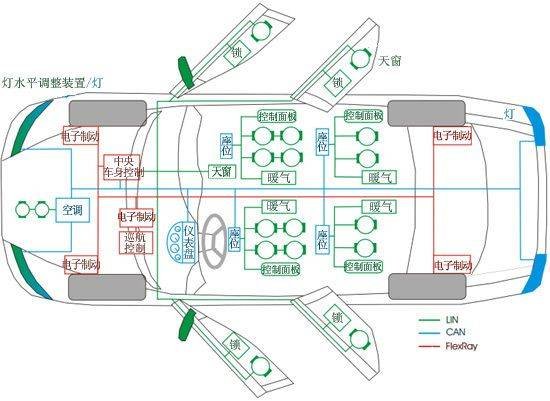

图2是面向总线的汽车设计理念的一个例子。这种设计显示三种通讯协议的共存。

图2：总线车概念

LIN--本地互联网络

如上所述，LIN是一种低成本的单线串行通讯接口。它基于通用的UART/SCI接口，可以20 kbps的波特率保证数据的可靠传输。LIN总线一般应用于集成装置，比如门、方向盘、座椅、温度控制和发动机冷却风扇等。在这些装置中，LIN网络对成本敏感的特性使其采用了一系列先进的机械电子装置，如智能传感器/执行器。此外，通过用数字编码代替模拟编码，机械电子装置可以轻松连接到车辆网络系统，并易于进行各种诊断和维修，包括系统的重新编程和更新。

LIN协议的另一个主要特征是从节点中可以自动完成同步而无需晶振或陶瓷振荡器。这一特性和基于SCI的通讯的简便性是任何LIN实施提供经济高效性的主要因素。

操作基础

LIN的操作概念基于一主多从的拓扑结构。在这种情况下，LIN集群（LIN 2.0版中LIN网络的同义词）包含一个主节点和几个（多达15个）从节点。

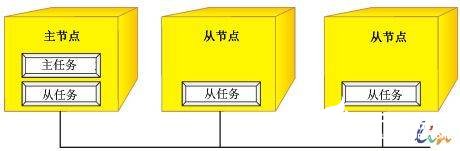

图3： 操作概念

如图3所示，LIN节点实际上可以分成两个独立的部分：

*主任务（Master task），负责决定何时传输哪个帧

*从任务（Slave task），提供将通过LIN总线传输的数据，并允许通过节点从低功耗模式中唤醒LIN集群。

典型的主节点包含主任务和从任务，而从节点只包含从任务。

帧的组成

通过LIN总线传输的数据单位叫作帧。每个帧包含两个主要部分：

*主任务提供的报头。

*从任务处理的响应。

图4：LIN帧的组成

报头包含以下几个部分：

* 中断（Break） - 至少13位长的LIN总线的主导状态，由主任务产生，包含每个LIN帧。

* 同步字段（SynchronisaTIon field） - 数据值在0x55的位字段，使从任务能与主时钟同步。

* 受保护的识别符（PID） - 独特地定义消息内容但不定义接收方的地址。PID以一个6位长的识别符开始，后面跟有两个奇偶校验位。

LIN帧的响应部分是节点的从任务提供的，可分为以下两部分：

*数据字段--传输1到8个字节的数据。

*检验和字段--包含反向转化的8个字节总和，包括后续（Carry Over）数据字节。

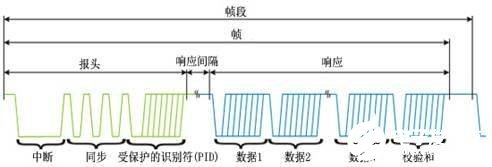

LIN帧的结构见图5。

图5：LIN帧结构

在LIN帧的响应部分传输的数据内容有三种类型：

信号 - 响应的数据字段中包含的梯状值或字节阵列。在这种情况下，帧的ID必须在0x00和 0x3B之间。注意，数据段中信号的位置对带有相同 PID的帧来说是固定的。

诊断信息 - 用来传输诊断或配置数据。这些信息总是8位长，并带有预留的ID号。0x3C ID用于主请求， 而0x3D 用于从响应。

保留信息 - 可用于用户定义的扩展名 （这种情况下ID等于0x3E）或预留用于未来的协议改进（ID设为0x3F）。

主任务对报头的传输基于集群的时间表。时间表规定了传送帧的顺序，以及当前和下一个帧之间的间隔。由于时间表的数量从理论上讲没有限制，所以可以定义几个不同的时间表来满足集群运行的不同需求。时间表概念是一个机制，有助于确保网络不会过载，并确保有保证的数据传输。

网络管理

LIN中的网络管理只指集群唤醒和休眠（go-to-sleep）流程。所有其它网络管理功能，如配置检测或自我保护（limp hom）管理都由应用完成。

若想使所有从节点均进入低功耗模式，主节点会发出第一个数据字节为零的主请求（MasterRequest）帧。此帧就是休眠命令。从节点软件负责处理正确进入低功耗模式所需的所有步骤。此外，如果LIN总线处于非活动状态超过25000位时间（在使用LIN 2.0规范的情况下为超过4秒），从节点也应该自动进入低功耗模式。

为了唤醒休眠的LIN集群，任何节点都可以发出唤醒命令。唤醒请求是通过迫使总线进入250ms到5 ms的主导状态发出的。每个从节点都可以检测到唤醒请求，并准备好接收100 ms之内的总线命令。

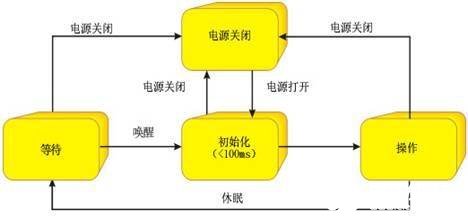

LIN节点功率管理状态图见图6。

图6：LIN节点功率管理

LIN评估

1996年，沃尔沃和Volcano通讯（VCT） 为Volvo S80系列开发了一种基于UART/SCI的协议，即Volcano Lite。此协议是车辆通讯系统不可缺少的组成部分。1997年，摩托罗拉公司与沃尔沃和沃尔沃通讯合作，帮助它们改进Volcano Lite协议以满足各种不同需求（比如无需晶振的从设备自动同步），并制定可以支持各种半导体产品的开放标准。1998年12月，Audi、BMW、Daimler Chrysler和VW也加入进来，由此形成了LIN协会（http://www.lin-subbus.org）。

LIN 1.0版于1999年7月发布，并受到一些汽车公司使用的VLIT总线的严重影响。LIN标准在2000年经过两次更新，从而产生LIN1.2版本。

2002年11月，LIN协会颁布LIN1.3版标准，主要对物理层进行修改，提高了节点之间的兼容性。

当前的标准版本，即LIN2.0，是2003年9月发布的。由于LIN2.0版是现行标准，所以本文主要介绍此版本。

由于Audi、BMW、Daimler Chrysler、VW、Porsche 和VCT汽车公司在实施过程中发现了一些问题，所以，LIN的新版本目前正在制定当中。2005年5月，VCT被Mentor Graphics （http://www.mentor.com）收购，成为一个大公司的组成部分，因而能持续支持和开发VCT的完整产品线。

LIN 2.0规范包

LIN规范2.0版反映了LIN协会指出的发展趋势。它还包括了SAE J2602 Task Force提供的信息，尤其是在现有从节点的使用方面。LIN2.0规范包包含以下部分：

* LIN物理层规范描述了物理层，包括比特率、时钟容限（clock tolrerance）等。

* LIN协议规范描述了LIN的数据链路层。

* LIN API规范描述了网络和应用程序之间的接口，包括配置和诊断层。

* LIN配置语言规范描述了LIN说明文件的句法和语义，此说明文件用于配置完整的网络，并作为开发和分析工具的输入信息。

* LIN诊断和配置规范描述了可部署在数据链层上，为诊断消息和节点配置提供信息的服务。

* LIN节点功能语言规范定义了用来描述现有从节点的格式。这些从节点可与即插即用工具一同使用，以自动创建LIN描述文件。

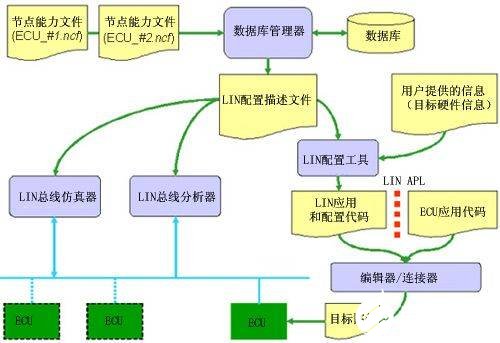

图7中的LIN开发工作流程显示了LIN 2.0规范包的各个部分如何组成一个整体。

图7：VCT LIN开发工作流程

LIN 2.0和LIN1.3规范包可以在http://www.lin-subbus.org.上注册后免费订购。

通过比较LIN1.3和LIN 2.0规范包，我们可以看到两个最重要的改变就是对配置和诊断的标准化支持，以及规定的节点能力文件。它们的目标都是简化现有节点的使用。

其它重要的改变包括：

* LIN API（LIN规范包的一部分）是所有用C语言编程的节点所必需的。

* 增加了改进型校验和（LIN2.0的校验和还包括PID字节）。

* 增加了节点配置命令。

* 标准化和必备的LIN产品识别符（供应商ID/功能ID/版本ID）是配置的一部分。

* 增加了诊断和诊断API。

* 定义了新的帧和信号类型，从而可以使用零星的帧和字节阵列信号。

* 增加了必需的响应错误（Response_error）从状态监控。

* 将休眠（goto_sleep）和唤醒（wake_up）信号分离。

* 规范中增加了自动比特率检测。

LIN2.0是LIN 1.3的扩展集，因此LIN2.0主节点可以处理包含LIN 1.3和/或LIN 2.0从节点的集群。自然，一些LIN2.0的特殊特性（包括增强的校验和、重新配置和诊断等）不能从LIN1.3从节点中请求。但是，LIN2.0从节点不能与LIN1.3主节点一同运行（因为LIN2.0从节点需要配置）。

SAE J2602 LIN工作组

AE J2602的目标是通过满足LIN2.0的模糊、矛盾或可选的要求来提高网络中不同LIN设备之间的可互操作性和可交互能力。J2602的规定与LIN2.0规范的主要不同之处包括：

* 波特率固定在10.417Kbps。

* 由于斜率针对固定的波特率进行了优化，可以实现更好的EMC。

* 不推荐从节点之间的通讯。

* 不允许基于事件的消息。

* 除了休眠和有目标的复位（Sleep and Targeted Reset）外，所有配置和诊断服务都是可选的。

AEJ2602还提出了LIN2.0中没有的其它要求（如容错操作、网络拓扑和内置的标准化报告等）。

一般来说，SAEJ2606的设计考虑了实施定制从节点的长期目标，而LIN2.0假设使用基于MCU的实施。因此，J2602期望通过定制从节点来进一步节约成本。

硅元件上的可能实施

根据目标MCU提供的功能，可以采用几种LIN驱动器实施策略。

对于没有UART模块的MCU，需要位响应（Bit-Bang）解决方案，使用一个定时器和两个通用IO引脚将UART功能构建到软件中。主要优势是没有UART的MCU一般是最便宜的处理器。另一方面，这样的CPU使用非常精密，需要为每个字节都发送中断请求。最后，这种解决方案与基于UART的解决方案相比一般需要更多内存，比如，在飞思卡尔68HC908QY器件中就可以找到这类LIN驱动器。

带有标准的UART（SCI）模块的MCU一般意味着驱动器的软件安装更加简单，但另一方面，UART模块会增加最终解决方案的MCU成本。与需要位响应（Bit-Bang）解决方案相比，这种解决方案的优势在于CPU的负荷更低，因为基于LIN通讯的中断只对接收到的每个字节进行。

LIN优化UART模块的MCU是减少驱动器软件部分而增加功能/特性的下一个步骤。飞思卡尔68HC908EY 或 68HC908GR设备中采用的增强型SCI模块提供波特率调节和仲裁模块选项，无需额外的定时器就能测量输入信号（对LIN同步消息有用）。另一方面，这种方法可能会增加最终设计的成本。

最后一点，也是很重要的一点，理想的解决方案应使用LIN专用的UART模块。飞思卡尔MCU（如68HC908QL设备）的SLIC（LIN 从接口控制器）模块就是一个范例。与标准的UART解决方案相比，这种解决方案的成本和复杂性更高，并且要求实施SLIC优化的驱动器。另一方面，SLIC提供如下功能：自动同步、自动波特率调整、与上述任何解决方案相比中断数大大减少、自动校验和的生成与验证。因此，它允许将MCU专用于用户应用。

此外，还有一种非常有趣的解决方案是将所有与LIN有关的计算转移到支持LIN的协处理器模块上。飞思卡尔的MC9S12X系列采用了这种方案。这些产品配备有完全独立于核心的X-gate RISC协处理器，可将整个LIN通讯负载从CPU核心中释放，从而保证CPU在所有时间内都可用于用户应用。

LIN2.0应用实例

如前所述，LIN通讯协议设计用于汽车传感器和执行器应用。但是，其使用并不限于这些领域。此处介绍的支持LIN的无刷直流电机（BLDC）发动机风扇控制应用就是LIN应用于其它领域的一个实例。

无刷直流电机（BLDC）在汽车应用中越来越常见，主要用在空调控制和发动机冷却风扇中。与有刷直流电机相比，无刷直流电机（BLDC）使用电子交换，而不是机械交换器，因此能提高整个系统的可靠性和效率。并且，由于无刷直流电机（BLDC）转子可产生转子磁通量，能够实现更高的机电转换效率。

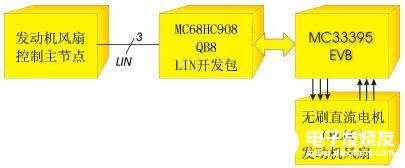

支持LIN的无刷直流电机（BLDC）发动机风扇控制应用在闭环、支持PWM的无刷直流电机（BLDC）应用中采用LIN2.0通讯协议。无刷直流电机（BLDC）由霍尔传感器驱动，用于转子位置检测，并且，应用中还嵌入了电流和过压检测功能。此应用的主要部分见图8：

图8：支持LIN的无刷直流电机（BLDC）发动机风扇控制

如图所示，支持LIN的无刷直流电机（BLDC）发动机风扇控制硬件设计非常简单，包含四个部分：

发动机风扇控制LIN 主节点 - 为LIN集群提供所需的风扇速度信息，以及运行/停止命令和错误跟踪。

MC68HC908QB8 LIN 开发包 - 是一个LIN从节点，处理的无刷直流电机（BLDC）控制功能，并为集群提供实际风扇转速信息和风扇运行/错误状态信息。评估板的LIN开发包系列 （EVB）是开发者轻松开发他们各自基于LIN的项目而无需关注硬件开发的一种方法。目前，这些评估板可用于飞思卡尔半导体的各种8/16位MCU：从非常小型、便宜的MC68HC908QY4 MCU到功能强大的MC68HC908S12C32。在本应用中，我们选择了MC68HC908QB8，它是低成本、小型的8位MCU系列的一员。

MC33395 EVB - 用于功率设计。飞思卡尔半导体的评估板概念不只限于这种基于MCU的板，还包括基于飞思卡尔SMARTMOS系列的评估板。MC33395 EVB非常适合各种12V的电机控制应用，包括零交叉和背EMF （zero crossing and back EMF）无刷直流电机（BLDC）转子位置检测方法，使用户可以轻松使用先进的电机控制程序。

无刷直流电机（BLDC）风扇-- 这种应用使用EBM-Papst W3G300-EQ22-90轴向风扇。

以下是发动机风扇系统的功能。主节点发送有关要求的无刷直流电机（BLDC）负载循环、开/关命令和复位信号（用来清除从节点上的电流过高和过压信号）的信息。所需的速度可以直接在主板上设置，也可以通过高级CAN总线发送给主节点。从节点为主节点提供实际无刷直流电机（BLDC）速度、电流过大和电压过高标志。

将LIN2.0链接增加到独立发动机风扇中的第一步是创建集群消息策略。它完整描述了集群中不同设备之间的通讯。它包括所有帧的一个列表，带有定义的帧ID、帧发行者和用户以及数据字段内容（包括信号结构）。为集群创建一份日程表也非常重要。这些都应该包含在LIN描述文件（*.ldf）中，它的结构由LIN规范包（LIN配置语言说明）规定。

对于项目的软件部分，Volcano（访问www.volcanoautomoTIve.com了解更多信息）LIN 目标包（LTP）用作LIN 2.0驱动器。这种工具可以从集群LDF文件中生成LIN特定的C代码文件。然后，这些文件被直接添加到用户编译器/链接器中，以在项目中增加LIN链接程序。因此，应用开发人员只需编写用户的特定程序而无需花时间来开发与LIN通讯有关的程序。欲了解这方面的更多信息，请参见飞思卡尔半导体应用指南AN2767， 使用Volcano LTP的飞思卡尔8/16位MCU上的LIN 2.0链接。它是一篇简单、易读的文章，描述和介绍了LIN2.0的实施主题。

支持LIN的无刷直流电机（BLDC）发动机风扇控制在飞思卡尔半导体AN2983应用指南中进行了详细描述。该应用指南包括完整的软件代码，可从飞思卡尔网站上免费下载。图9显示了该应用的真实图片。

图10：支持LIN的无刷直流电机（BLDC）发动机风扇控制的实际安装

飞思卡尔半导体提供广泛的LIN产品系列，包括8/16/32位主MCU和8/16位从节点MCU。而且，模拟产品部（Analogue Product Group）也提供多种产品，包括LIN物理层接口、LIN/CAN SBC（系统基础芯片）和IDC（智能分布式控制）。IDC产品是高度集成的单一封装芯片，包含一个8位MCU、LIN物理层接口、电压调节器和各种功率驱动（SMARTMOS）组件，如半桥、高/低端开关、霍尔传感器输入等。此解决方案非常适合空间有限的应用，如后视镜或车窗升降器。
