泰克示波器MSO4系可以做哪些测试?

泰克示波器MSO4系在同类产品中有超大的显示和更高的可用通道数，让您在有限的空间内获得前所未有的洞察力和全新的体验，符合工程师潜意识触摸操作的界面设计。

泰克示波器MSO4系可以做哪些测试?

一.嵌入式串行总线分析

串行总线解码和触发选项将4系列MSO转换为使用自动解码、触发和搜索功能调试串行总线不可或缺的工具。

二.电源完整性和电源管理

现在的电路板可以有20个以上的电源轨，其中很多只有几伏，有严格的噪音限制。低噪声电源纹波探头SVID和SPMI解码选项多达6个模拟输入通道兼容。

三、电源测量与分析

4系列不仅待机功率低，开关速度快，噪音限制严格，而且可以加快电源故障的排除、优化和验证。交流线和谐波测量开关损耗分析DC电源纹波测量波特图和电源抑制比支持各种电流、电源纹波、差分信号和光隔离探头。

四.汽车ECU设计汽车系统要求在ECU.传感器和执行器之间实现精确通信。混合信号视图允许加工商将视线转向传感器、执行器、开关和电源以外的可选频谱视图。结合波形和频谱分析，快速进行噪声搜索解码并触发 CAN、CAN FD、LIN、FlexRay、SENT 或 PSI5 流量。

五.电磁干扰 (EMI) 故障排除

使用频谱视图选项，4系列MSO上的每个模拟通道都可以显示时域波形。频谱或两者。同步时间和频率图，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。

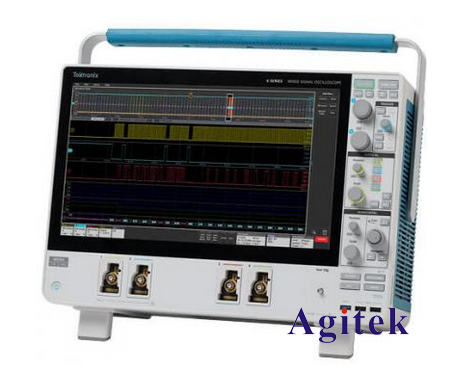

泰克示波器MSO64 指标：模拟带宽1 GHz 到 8 GHz，采样率高达 25 Gs/s，记录长度 62.5 M，模拟通道 4，数字通道可达 32 条（可选），函数发生器输出 1 条（可选）。
