OPA2810是双通道、高性能、27 V、105 MHz、RRIO FET 输入运算放大器

产品详情

描述：

OPA2810是一款双通道、FET 输入、ADUM5403ARWZ电压反馈运算放大器，具有低输入偏置电流。OPA2810 具有稳定的单位增益，具有 105 MHz 的小信号单位增益带宽，并在每通道 3.6 mA（典型值）的低静态电流 (I Q ) 下提供出色的直流精度和动态交流性能。OPA2810 采用德州仪器 (TI) 专有的高速 SiGe BiCMOS 工艺制造，与具有相似静态功率水平的可比 FET 输入放大器相比，性能显着提高。OPA2810 具有 70 MHz 的增益带宽积 (GBWP)、192 V/μs 的压摆率和 6 nV/√ Hz的电压低噪声，非常适合用于各种高保真数据采集和信号处理应用。

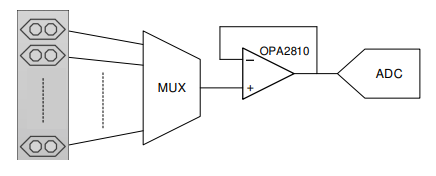

OPA2810 的特点是在 4.75V 至 27V 的宽电源范围内工作，并具有轨到轨输入和输出。OPA2810 放大器可提供 75 mA 的线性输出电流，适用于驱动光电元件和模数转换器 (ADC) 输入或将 DAC 输出缓冲到重负载。

OPA2810 采用 8 引脚 SOIC、SOT23和 VSSOP 封装，额定工作温度范围为 –40°C 至 +125°C 的扩展工业温度范围。OPA810是该器件的单通道变体，采用 8 引脚 SOIC 和 5 引脚 SOT-23和 SC70封装。

特性：

●增益带宽积：70 MHz

●小信号带宽：105 MHz

●转换速率：192 V/μs

●宽电源范围：4.75 V 至 27 V

●低噪声：

○输入电压噪声：6 nV/√ Hz (f = 500 kHz)

○输入电流噪声：5 fA/√ Hz (f = 10 kHz)

●轨到轨输入和输出：

○FET 输入级：2pA 输入偏置电流（典型值）

○高线性输出电流：75 mA

●输入偏移：±1.5 mV（最大值）

●失调漂移：±2 μV/°C（典型值）

●低功耗：3.6 mA/通道

●扩展温度操作：–40°C 至 +125°C

●单通道版本：OPA810

参数：

建筑学：FET / CMOS 输入，电压 FB

通道数 (#)：2

总电源电压 (Min) (+5V=5, +/-5V=10)：4.75

总电源电压 (Max) (+5V=5, +/-5V=10)：27

GBW（典型值）（MHz）：70

带宽@Acl (MHz)：105

Acl，最小规格增益 (V/V)：1

压摆率 (Typ) (V/us)：192

平带 Vn (Typ) (nV/rtHz)：6

1 kHz 时的 Vn (典型值) (nV/rtHz)：16.43

每通道 Iq (Typ) (mA)：3.6

Vos（偏移电压@25 C）（最大值）（mV）：1.5

轨到轨：进出

特征：C负载驱动

工作温度范围（℃）：-40 到 125

CMRR (典型值) (dB)：100

输入偏置电流 (Max) (pA)：20

偏移漂移 (Typ) (uV/C)：2

输出电流 (Typ) (mA)：75

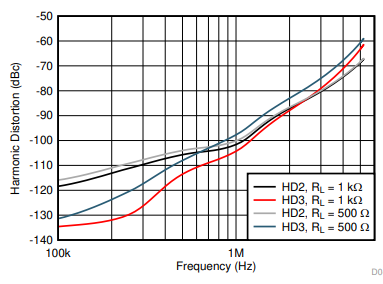

二次谐波 (dBc)：99

三次谐波 (dBc)：104

@兆赫：1
