DRV2700是采用 QFN 封装的集成 105V 升压转换器的工业压电驱动器

产品详情

描述：

DRV2700器件是一款AD7898AR-3单芯片压电驱动器，具有集成的 105V升压开关、集成功率二极管和集成全差分放大器。这种多功能器件能够驱动高压和低压压电负载。输入信号可以是差分或单端，也可以是交流或直流耦合。DRV2700 器件支持四个 GPIO 控制的增益：28.8 dB、34.8 dB、38.4 dB 和 40.7 dB。

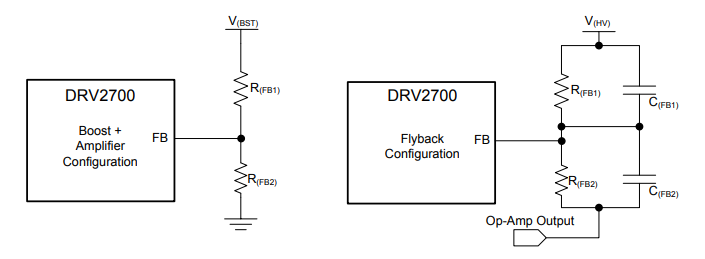

升压电压使用两个外部电阻器设置。升压电流限制可通过 R (REXT)电阻器进行编程。升压转换器架构不允许对电源电流的需求超过 R (REXT)电阻器设置的限制，这允许用户根据所需的性能要求针对给定电感器优化 DRV2700 电路。此外，该升压转换器基于迟滞架构，可最大限度地减少开关损耗，从而提高效率。

1.5 ms 的典型启动时间使 DRV2700 器件成为快速脱离睡眠状态的理想压电驱动器。热过载保护可防止设备在过载时损坏。

特性：

●100V升压或 1kV 反激配置

●升压 + 放大器配置中的 ±100V 压电驱动器

○4 个 GPIO 可调增益

○差分或单端输出

○低压控制

○交流和直流输出控制

●反激配置中的 0 至 1kV 压电驱动器

○低压控制

○交流和直流输出控制

●集成升压或反激转换器

○可调限流

○集成功率 FET 和二极管

●1.5 ms 的快速启动时间

●3 至 5.5 V 的宽电源电压范围

●4mm × 4mm × 0.9mm VQFN 封装

●1.8V 兼容数字引脚

●热保护

参数：

触觉致动器类型：压电

输入信号：PWM，模拟

VS (分钟) (V)：3

VS（最大）（V）：5.5

输出电压（最大值）（V）：200

输出电压 (最大值) (V pp)：200

Iq (典型值) (mA)：24

关断电流 (uA)：13

启动时间（毫秒）：1.5

工作温度范围（℃）：-40 至 85

应用

●压电定位执行器

●压电发声器驱动器

●压电喷墨打印机

●压电传感器

●压电微型泵
