OPA858是5.5 GHz 增益带宽积，带 FET 输入的去补偿跨阻放大器

产品详情

描述：

OPA858是一款具有 CMOS 输入的宽带、低噪声运算放大器，适用于宽带跨阻和AD8402ARU100电压放大器应用。当该器件配置为跨阻放大器 (TIA) 时，5.5GHz 增益带宽积 (GBWP) 支持在数十至数百 kΩ 范围内的跨阻增益下需要高闭环带宽的应用。

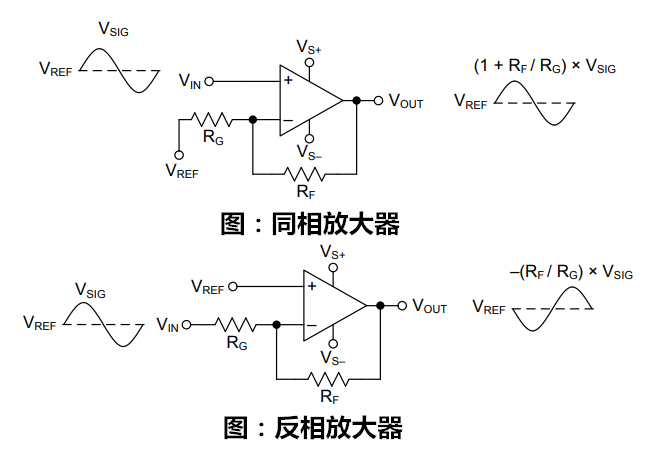

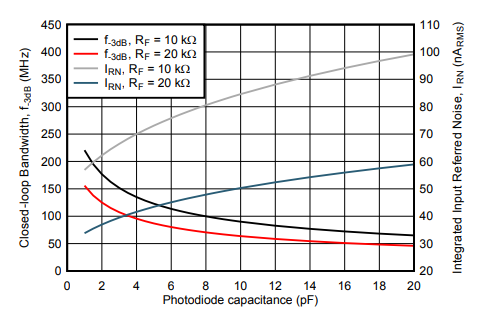

下图展示了当放大器配置为 TIA 时 OPA858 的带宽和噪声性能与光电二极管电容的关系。总噪声是在从直流延伸到左侧刻度上计算的 f -3dB频率的带宽范围内计算的。OPA858 封装具有一个反馈引脚 (FB)，可简化输入和输出之间的反馈网络连接。

OPA858 经过优化，可用于光学飞行时间 (ToF) 系统，如下图所示，其中 OPA858 与TDC7201时间数字转换器一起使用。OPA858 可用于具有高速模数转换器 (ADC) 和差分输出放大器（如THS4541或LMH5401）来驱动 ADC 的高分辨率激光雷达系统。

特性：

●高增益带宽产品：5.5 GHz

●去补偿，增益 ≥ 7 V/V（稳定）

●超低偏置电流 MOSFET 输入：10 pA

●低输入电压噪声：2.5 nV/ √Hz

●转换速率：2000V/μs

●低输入电容：

○共模：0.6 pF

○差分：0.2 pF

●宽输入共模范围：

○1.4 V 来自正电源

○包括负供应

●TIA 配置中的2.5 V PP输出摆幅

●电源电压范围：3.3 V 至 5.25 V

●静态电流：20.5 mA

●提供 8 引脚 WSON 封装

●温度范围：–40 至 +125°C

参数：

建筑学：FET / CMOS 输入，电压 FB

通道数 (#)：1

总电源电压 (Min) (+5V=5, +/-5V=10)：3.3

总电源电压 (Max) (+5V=5, +/-5V=10)：5.25

GBW（典型值）（MHz）：5500

带宽@Acl (MHz)：1200

Acl，最小规格增益 (V/V)：7

压摆率 (Typ) (V/us)：2000

平带 Vn (Typ) (nV/rtHz)：2.5

1 kHz 时的 Vn (典型值) (nV/rtHz)：25

每通道 Iq (Typ) (mA)：20.5

Vos（偏移电压@25 C）（最大值）（mV）：2.5

轨到轨：不

特征：停机，失补偿

工作温度范围（℃）：-40 到 125

CMRR (典型值) (dB)：80

输入偏置电流 (Max) (pA)：5

偏移漂移 (Typ) (uV/C)：1.5

输出电流 (Typ) (mA)：80

二次谐波 (dBc)：80

三次谐波 (dBc)：86

@兆赫：10

应用：

●高速跨阻放大器

●激光测距

●激光雷达接收器

●液位变送器（光学）

●光时域反射仪 (OTDR)

●分布式温度传感

●3D 扫描仪

●飞行时间 (ToF) 系统

●自动驾驶系统
