欧姆龙PLC转以太网通过CHNet-CP与易控监控软件ModbusTCP通讯

欧姆龙CP系列PLC转以太网通过CHNet-CP与易控监控软件ModbusTCP通讯

易控INSPEC软件通过以太网连接欧姆龙CP系列PLC(CP1E,CP1L,CP1H等)，兴达易控CHNet-CP通讯模块为PLC提供以太网通讯接口。

硬件连接

1、硬件连接

1）将CHNet-CP连接到欧姆龙CP系列PLC;

2）将各个CHNet-CP通讯模块，接入到局域网网络，与上位监控计算机连接。

2、CHNet通讯模块参数配置

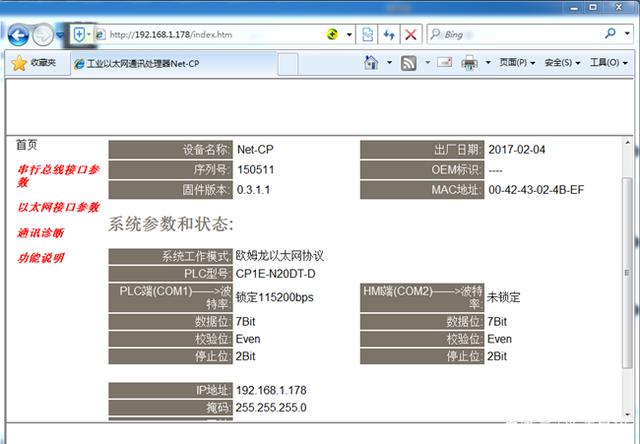

如图配模块的IP地址：192.168.1.178,端口号：9600；

打开百度APP看高清图片

3、易控INSPEC软件参数配置

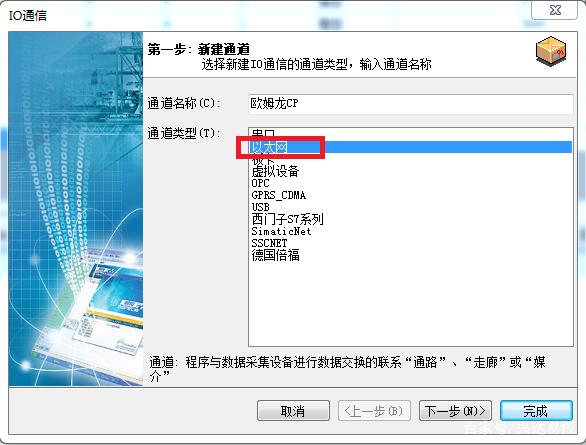

1）新建通道-选择“以太网”通讯方式，填入通道名称；

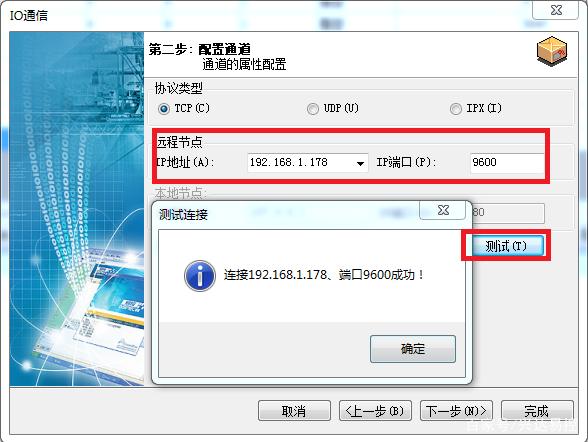

2）配置通道-远程节点中“IP地址”填入CHNet以太网模块的IP地址“192.168.1.178”， “IP地址”填入“9600”，点击“测试”，完成配置；

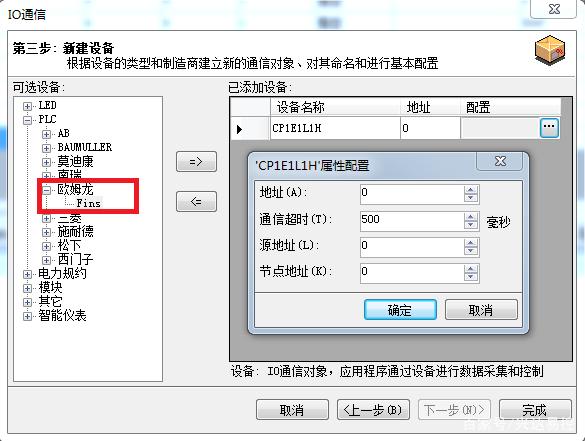

3）新建设备-在PLC中选择“欧姆龙Fins”，填入设备名称；

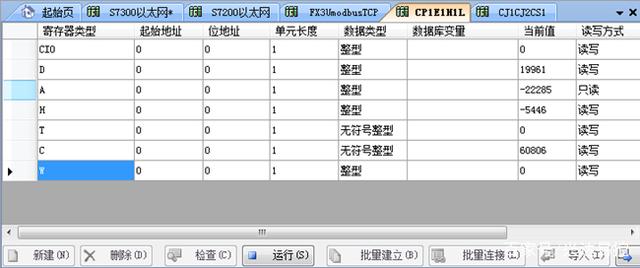

4）添加变量和测试监控；
