以下是关于介质损耗测试仪的操作方法：

1．测量前准备：

1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。

2）正接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。

3）反接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。Cx插座不用。

2．打开电源开关，仪器进行自检，若自检良好，液晶屏显示中文主菜单如图十所示。

3．菜单选择：

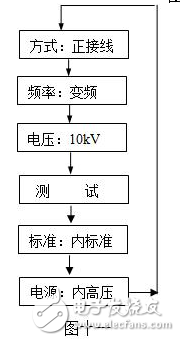

1）按键可移动光标至各菜单项，并循环指示。被选中项反白字体显示。选择键的流程见图十一所示。

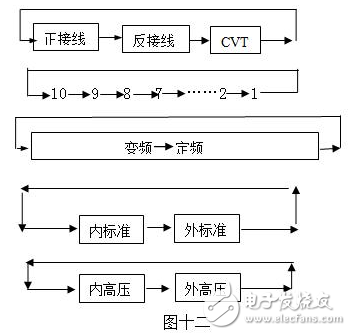

2）在光标当前所示项目，按▼▲键键可进行该项菜单的变更，并循环指示，流程见图十二所示。

3）将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。介质损耗测试仪

介质损耗测试仪

4、频率：光标在频率上，按↑↓键选择定频和变频：

光标在定频上：按住“启停”键1s以上切换到全频率选择，按↑↓键循环显示45Hz/47.5Hz/50Hz/52.5Hz/55Hz/60Hz/65Hz

工频50Hz测量，此设置不能抗干扰，在试验室内测量或校验时选用50Hz，“45/47.5/55/52.5/60/65Hz”：为单频率测量，研究不同频率下介损的变化时选用。

光标在变频上：按住“启停”键1s以上切换到全频率选择，按↑↓键循环显示5-Hz/6-Hz/4-Hz”：

“5-Hz”：为45/55Hz自动变频，适合50Hz电网工频干扰下测量。

“6-Hz”：为55/65Hz自动变频，适合60Hz电网工频干扰下测量。

“4-Hz”：为47.5/52.5Hz自动变频，适合50Hz电网工频干扰下测量。

5、测试：当光标在测试项目上时，按确认键大约3秒钟开始测试。测试过程中显示的画面如图十三（正接线，变频）所示，当下面的进程到100%时候测试完毕，然后显示测量结果见图十四所示，此时光标指示打印机图标，按确认键打印报告。测量结果的意义如下：

tgδ：试品的损耗因数tgδ值

CX：测量的电容值

V：施加电压值

I：试品流过的电流

F1，F2：试验频率

打印结束后，关闭电源开关，测试完毕。

测量方式及原理

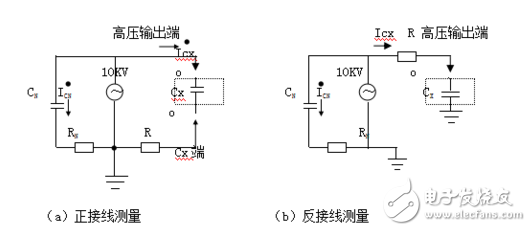

按被测试品是否接地分两种测量方式，即正接线测量方式和反接线测量方式。两种测量方式的原理如图一所示：

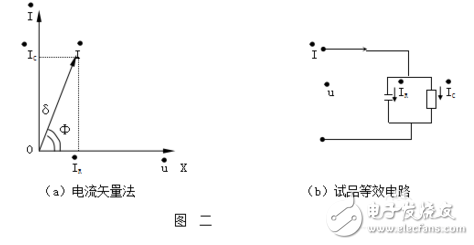

在高压电源的10kV侧，高压分两路，一路给机内标准电容CN，此电容介损非常小，可以认为介损为零，即为纯容性电流，此电流ICN 可做为容性电流基准。在Cx试品一侧，试品电流Icx通过采样电阻R采入机内，此Icx可分解成水平分量和垂直分量见图二所示，通过计算水平分量与垂直分量的比值即可得到tgδ值。

在图一（a）中Cx为非接地试品，试品电流Icx从试品末端进入采样电阻R，得到全电流值，在图一（b）中Cx为接地试品，机内Cx端直接接地，电流Icx从试品高压端到机内采样电阻取得全电流值。
