重载连接器：模块化组合解决工业应用

电子发烧友网报道（文/李宁远）连接器品类中有一类我们称为“工业连接器”，主要应用在工业自动化、设备制造和工业系统楼宇以及信息和控制技术等众多领域中。工业连接器本身也是一个极大的品类集合，其中重载连接器肯定是工业连接器中相当有分量的存在。

重载连接器顾名思义，肯定是用来应付最严苛的工业场景的连接器。它被设计用以经受最为恶劣工业环境的考验，解决在建筑机械、机器人、轨道交通、电力自动化等需要进行电气和信号连接场景中的设备连接。模块化的重载连接器设计是现在的主流，这种分模块设计好并快速连接到一起的方案远比普通的连接方案来得实用。

HARTING重载连接器

HARTING在HDC重载连接器方向上一直都专注于模块化和小型化。小型化设计带来的紧凑加上模块化设计带来的灵活，在工业领域极其适用。

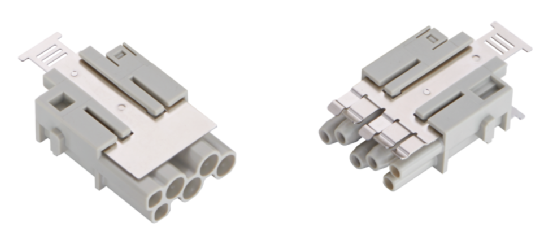

（图源：HARTING）
HARTING在重载工业连接器上的思路是紧凑更加灵活，在保证最佳传输密度的前提下，尽可能节省安装空间并增强EMC屏蔽信号传输。基于这种被称为Han的标准打造的重载连接器，在工业应用上获得了更高的灵活性。
Han L32 B能够替换两个16B规格的接口，节省40%以上的安装空间。相同的信号、数据传输需求在该重载连接器下只需要比以往更少的接口和组件。在机器人这种工业应用方向上，减下的空间和重量可以带来更多的价值。Han L32 B外壳包含最多可容纳八个模块的Han-Modular铰接框架。这种规格可以让具有最多模块插槽的铰接框架获得更大空间，而且还可让模块化连接器的密度达到最大限度。
两个X或D编码连接器则可安装在每个模块内部，这样就能以特别节省空间的方式将10 Gbit/s以太网集成到模块化接口中。与传统RJ45解决方案相比，这种方案会更可靠，同时适配性也很高。

TE重载连接器

TE的重载连接器一向以适应于严苛环境著称，保证在存在振动、粉尘、温度挑战和机械冲击的环境中，其HDC重载连接器依然能够提供稳定的数据信号连接。

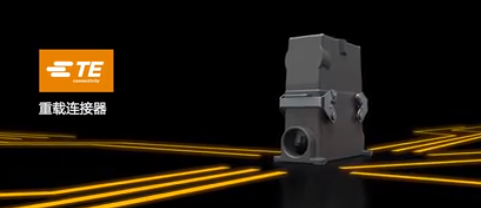

（图源：TE）
TE的重载连接器Dynamic系列主打高功率，模块化和混合传输，在连接器要求越来越高的工业应用领域口碑向来不错。HDC Dynamic系列结合Dynamic端子提供了极高的可靠性，首先三面接触的端子设计能够提供极高的抗震能力，可以适用于自动压接。另外Dynamic系列在设计上考虑了密度极限，该系列高密度设计最高可以达到288位（6个模块x48个信号引脚/模块），最高兼容6个模块。在保证性能的同时充分发挥了灵活性。
借助HMN模块化系统，Dynamic系列可以支持30 多个标准化模块大大节省空间，并将各种电力、信号和数据传输技术组合在单个连接器中，包括但不局限于RJ45、D-Sub已经光纤。每个连接器外壳具有IP65 -IP67双锁或单锁杆系统，并带有EMC防护。可靠性也毋庸置疑。
这是可靠高功率和灵活模块化的体现，那混合传输又怎样体现呢？同样是Dynamic系列，一个连接器可以同时完成电力、数据和信号的传输。这种采用一体式框架设计的连接器系列额定电压高达1000V，电流高达200A。节省空间的混合连接器支持在单个连接中就支持传输电力、信号和数据混合数据。

Amphenol重载连接器

Amphenol的heavy mate系列同样是在工业用连接器上口碑性能都不错的系列，heavy mate系列同样是做了模块化，由外壳和外壳、插件和触点组成，专门为恶劣的工业环境应用而设计。

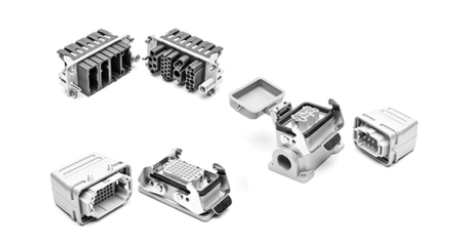

（图源：Amphenol）
heavy mate系列通过在始终如一的高质量连接中使用冲压压接触点，可以实现极具成本效益的加工，再通过个性化定制安排实现信号、电源、气动、同轴电缆和以太网连接。heavy mate A系列额定电流16 A，额定电压高达400 V，可以在电压下接合或断开，但不能在电流下接合。所以A系列适用于薄型和高型外壳的10极和16极插入件。
C系列则电流承载能力上高达350A，加之RADSOK触点给连接器带来的低插入力，C系列适用于最大 120mm2的电缆并与防护等级高达 IP68 / IP69K 的外壳结合使用。在电机应用领域，这个系列是极为理想的选择。
heavy mate系列细分型号极多，每一个都适配于某一类专业的工业场景。

小结

作为应对最严苛工业环境而生的重载连接器，和传统的连接器相比为连接系统节省了大量空间，模块化的设计还能减少接线的出错率。这些重载连接器在结构设计、材料使用方面的国际先进性使得其在电气性能方面表现极其突出，往往能达到传统连接方式无法做到的可靠性。
