最全面的公共广播系统知识汇总，看一篇就够

01

正文

平时项目中，经常会遇到公共广播的安装，广播系统弱电人了解的还不算多，但是很多项目却处处遇到，在办公楼、小区、商业写字楼、学校、医院、铁路客运站、航空港、车站、银行及工厂等项目中，都会遇到公共广播的安装，本期我们一起来详细了解下这方面的内容。

一、公共广播厂家

有不少朋友问到关公共广播系统的厂家，本期我们在这里面补充，列出了一些平时用的较多公共广播系统中的牌子。（排名不分先后）

当然了除了这些，还有一些其它的不错的牌子，大家可以在评论中补充。

二、广播系统的组成

 不管哪一种广播音响系统，基本可分四个部分：节目设备、信号的放大处理设备、传输线路和扬声器系统。

一、节目源设备

  1、音乐播放器：作为背景音乐

  2、麦克风（普通麦克风、分区选择麦克风）

  3、存储语音文件：作为业务广播、紧急广播语音

二、信号处理放大设备

   1、音频信号处理器：音频信号补偿、衰减、均衡等处理

   2、前置放大器：音频预放大

   3、功率放大器：音频信号放大，驱动喇叭，定压输出

三、传输线路

  1、音频线缆：传输音频信号，定压喇叭信号RVV2*0.5,  RVS2*0.5,0.75,1.0

  2、光缆：单模，多模，传输数字信号，需配光端机

  3、双绞线：传输音频信号、控制信号，如电话线

  4、网线：5类/超5类，8芯，传输数字信号

  5、无线电波：调频，发射天线

  6、同轴电缆：音频信号与电视信号共缆传输

四、扬声器

  1、天花吸顶喇叭：室内，天花嵌入式，定压/定阻

  2、壁挂喇叭：挂墙式，定压/定阻

  3、音柱：挂立式安装，室内/室外

  4、号角：高灵敏度，室内/室外

  5、仿真喇叭：场合：公园，园林，小区，造型：石头，蘑菇，树桩

三、广播系统的音频技术指标

  日常生活中，普通办公室的环境噪声的声压级大约50～60dB，普通对话声的声压级大约65～70dB，纺织厂织布车间噪声的声压级大约110～120dB，小口径炮产生噪声的声压级大约130～140dB，大型喷气飞机噪声的声压级大约150～160dB。

声压级是反映声音的大小、强弱的最基本参量。

1、信噪比

     一般来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示，设备的信噪比越高表明它产生的杂音越少。一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。信噪比一般不应该低于63dB，高保真音箱的信噪比应达到110dB以上。

2、输入灵敏度

达到额定功率输出时所要求的最小信号输入电压大小，灵敏度越高，所需的信号值越小!反之则大!一般的纯功放的输入灵敏度电压为0.775v(0dB)到1.5v(+6dB)之间。

3、最大输出功率（扬声器）

扬声器只能在瞬间承受的最大输入功率。

4、额定功率（扬声器）

扬声器的额定功率是指扬声器能长时间工作的输入功率，又称为不失真功率。单位为瓦(W)，当扬声器工作于额定功率时，音圈不会产生过热或机械震动过载等现象，发出的声音没有显示失真。

 额定功率是一种平均功率，而实际上扬声器工作在变功率状态，它随输入音频信号强弱而变化，在弱音乐及声音信号中，峰值脉冲信号会超过额定功率很多倍，由于持续时间较短而不会损坏扬声器，但有可能出现失真。

因此，为保证在峰值脉冲出现时仍能获得很好的音质，扬声器需留足够的功率余量。一般扬声器能承受的峰值功率是额定功率的2-3倍。

四、定压输出与定阻输出的区别

功率放大器一般有两种输出，定压式与定阻式。

1、定压信号

定压信号输出，是由电压来推动扬声器，特点是输出的电压大、电流小。因此，定压信号传输距离远，扬声器可以多个并联，但音质比定阻信号稍差。

定压功放和扬声器的匹配

     如果定压功放是100V输出，那么不能接70V输入的扬声器，否则会烧掉扬声器；反之，定压功放是70V输出，接100V输入的扬声器是可以的，只不过扬声器的功率会减少一半。（比如，100V、10W的扬声器接在70V输出的功放上，扬声器就变成了5W)。

2、定阻信号

定阻信号输出，是以电流来推动扬声器，特点是输出的电流大，电压小。定阻信号传输距离不超过100米，音质、音效好。

定阻功放和扬声器的匹配

    阻抗匹配是指功放的额定输出阻抗（8Ω），应与音箱的额定阻抗（8Ω）相一致。此时，功率处于最佳设计负载状态，可以输出最大不失真功率。

如果功放的额定输出阻抗（4Ω）小于音箱的额定阻抗（8Ω），功放的实际输出功率将会小于额定输出功率；如果功放的额定输出阻抗（8Ω）大于音箱的额定阻抗（4Ω），功放有过载的危险。

 这也正是我们的IP终端是 4Ω输出，可以接8Ω的扬声器的原因。

五、广播扬声器在实际项目中的选用与配置

一、扬声器的选用

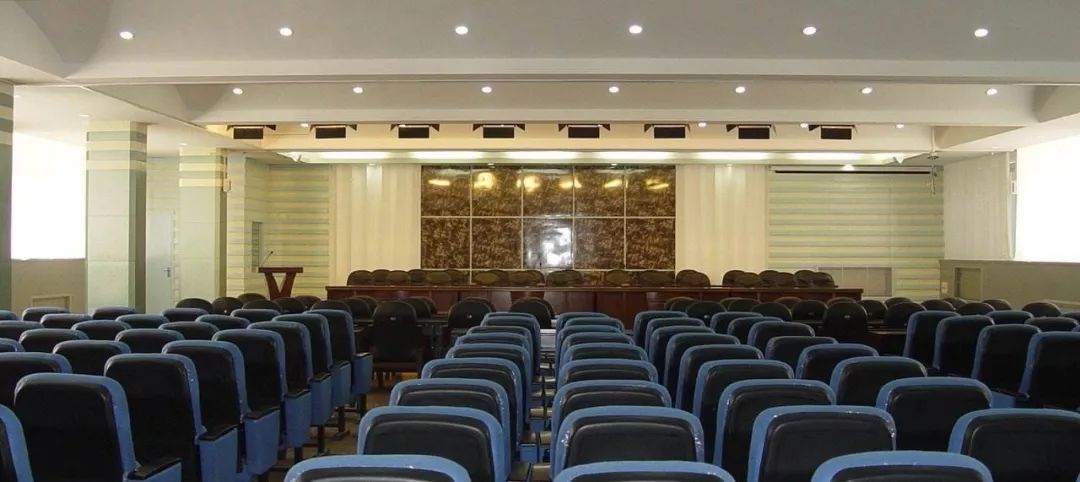

例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。这类扬声器结构简单，价钱相对便宜，又便于施工。主要缺点是没有后罩，易被昆虫、鼠类啮咬。吸顶扬声器3W/6W这类似一般8-10米之间一个。

在仅有框架吊顶而无天花板的室内：

宜用吊装式球型音箱或有后罩的天花扬声器。由于天花板相当于一块无限大的障板，所以在有天花板的条件下使用无后罩的扬声器也不会引起声短路。而没有天花板时情况就大不相同，如果仍用无后罩的天花扬声器，效果会很差。这时原则上应使用吊装音箱。但若嫌投资大，也可用有后罩的天花扬声器。有后罩天花扬声器的后罩不仅有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。

在无吊顶的室内：

则宜选用壁挂式扬声器或室内音柱。

在室外：

宜选用室外音柱或号角。这类音柱和号角不仅有防雨功能，而且音量较大。由于室外环境空旷，没有混响效应，选择音量较大的品种是必须的。

在园林、草地，宜选用草地音箱。这类音箱防雨、造型优美，且音量和音质都比较讲究。25米~30米 一个，20-25W。

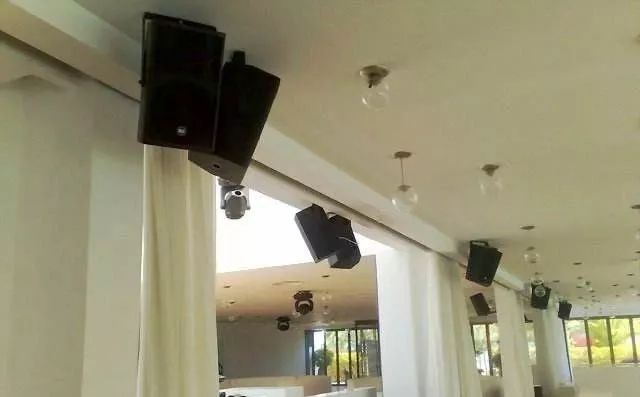

在装修讲究、顶棚高阔的厅堂，宜选用造型优雅、色调和谐的吊装式扬声器。

在防火要求较高的场合，宜选用防火型的扬声器。这类扬声器是全密封型的，其出线口能够与阻燃套管配接。

至于品牌和档次的选择，自然与投资有关。

二、扬声器的配置

广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。

通常，高级写字楼走廊的本底噪声约为48-52 dB，

超级商场的本底噪声约58-63 dB。

繁华路段的本底噪声约70-75 dB。

考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，即使广播服务区是写字楼，也不应把本底噪声估计得太低。椐此，作为一般考虑，除了繁华热闹的场所，不妨大致把本底噪声视为65-70dB（特殊情况除外）。照此推算，广播覆盖区的声压级宜在80-85dB以上。

天花扬声器的灵敏度级在88-93dB之间；额定功率为3-10 W，以90dB / 8 W匡算，在离扬声器8m处的声压级约为81dB。

在天花板不高于3m的场馆内，天花扬声器大体可以互相距离5-8m均匀配置。

如果仅考虑背景音乐而不考虑紧急广播，则该距离可以增大至8-12m。

另外，适用于中国大陆的火灾事故广播设计安装规范 （以下简称‘规范’）有以下一些硬性规定：“走道、大厅、餐厅等公众场所，扬声器的配置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m”。

六、功放如何计算

3、功率放大器的容量计算方法：

服务性广播系统和业务性广播系统的计算方法：

P=K1×K2×ΣPo

式中：

P：功率放大器输出总电功率（W）；

K1：线路衰耗补偿系数：线路衰耗1dB时取1.26；线路衰耗2dB时取1.58；

K2：老化系数，一般取1.2-1.4；

ΣPo=Ki×Pi：每分路同时广播时最大电功率（W）；

Ki--第i分路的同时需要系数；服务性广播时，客房节目每套Ki取0.2-0.4；背景音乐节目Ki 取0.7-0.8；

Pi--第i分路的用户设备额定容量；

火灾事故广播系统的如何计算，功率放大器容量按该系统扬声器总数的1.5倍确定。

只做背景音乐使用取音箱功率的1.3倍。

例如：

例如小区背景音乐，10个广播，每个是20w，如何计算功放的容量？

P=K1×K2×ΣPo

1.26*1.2*10*20W*0.7=211W。

最终功放容量还要算1.3倍。

211W*1.3=274W。

七、广播安装的要求

1、扬声器的设置

能适应不同环境的需求，且音量和音质都比较讲究。

广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。

2、广播系统的供电要求

小容量的广播站可由插座直接供电；容量在500W以上时，设置广播控制室，其供电可由就近的电源控制器专线供电。

交流电压偏移值一般不宜大于+10%，当电压偏移不能满足设备的限制要求时，应

设备的附近装自动稳压装置。

广播用交流电源容量一般为终期广播设备的交流电耗容量1.5-2倍。传输线缆的选择广播线路宜采用铜芯塑料绞合线。各种节目信号线应采用屏蔽线。

3、线路及管道敷设要求

随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC管，封闭金属线槽或封闭PVC线槽（各管线之间应该有20公分以上的间隔）。

对大型系统的主干线，应采用封闭金属桥架敷设，强电和弱电桥架应严格分开（不得与照明、电力线同线槽敷设），分别走各自的弱电井。

4、防雷接地要求：

雷电及电气干扰，对公共广播的恶性影响很大，会造成交流噪声和设备芯片老化甚至烧焦，因此，严格的系统防雷接地，除了保护设备之外，还起到净化音质的作用。接地装置可以集中接至建筑体的防雷保护系统。

机房强电要有严格的接地措施，并配有漏电保护开关供电源时序器(或电源管理器)接线，其接地电阻不大于4欧姆。

室内广播设备、机柜设专用地线接至接地装置，其接地电阻不大于4欧姆。

八、公共广播系统工艺要求

一、施工质量要求

广播系统工程施工质量是直接关系到该项目能否达到设计要求和用户要求的重大问题，因此必须严格按照设计方案施工，按标准施工，不返工，不窝工，按规定做好施工日志。主要应注意以下几个方面。

1、 线缆的选择及敷设

在公共广播系统工程施工过程中，人们往往将注意力集中在相关的器材配套上面，而忽略了对广播传输电缆的选择。其实，对于一个公共广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材（功率放大器、扬声器等）以外，广播传输电缆的好坏在一定程度上也影响着声音的质量。

由于平行喇叭线存在着线间寄生电容，因而不适宜远距离传输广播信号，否则将衰减声音的高频部分，容易造成高音不清晰、发闷等现象的发生。双绞线可以有效地克服线间寄生电容，远距离传输广播信号应选用双绞护套线。

带屏蔽的双绞护套传输电缆，由于屏蔽网的作用，能有效地防止广播电缆对同管敷设的其他电缆的辐射影响，更能加强电缆的抗拉伸性能，尤其适用于长距离敷设。

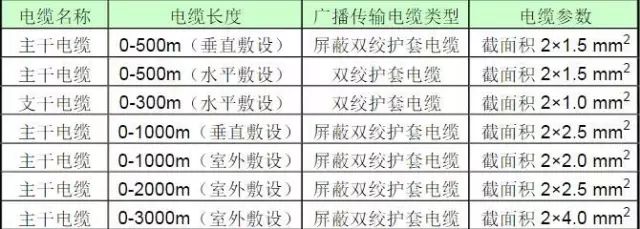

广播传输电缆除了应选用双绞线以外，对线径也有一定要求。理论上讲，线径愈粗，线路传输损耗愈小，但是随之而来的问题是，工程造价上去了，施工难度加大了。权衡利弊，综合考虑性能价格比，广播传输电缆可以参照下列标准选择：

公共广播系统的所有的设备之间的信号连接均采用平衡式连接，端点采用焊接。若系统具有火灾事故广播功能，则都应采用阻燃型铜芯电缆或耐火型铜芯电线电缆。

线路的敷设方式采用穿钢管或线槽敷设，一般不得与照明、电力线同线槽敷设，火灾事故广播线路应采取防火保护措施。电缆的弯曲半径不小于电缆直径的15倍，电源线宜与信号线、控制线分开敷设。电缆长度应逐盘核对，并根据设计图上各段的长度来选配电缆，尽量避免电缆的接续。当电缆必须接续时应采用专用接插件，在敷设的电缆两端应留适度余量，并标示明显的永久性标记。

2、扬声器与广播线的连接

在连接放音设备时，特别要注意各扬声器之间与广播线的相位统一问题，否则可能因各扬声器之间声音的相位干涉，造成点与点之间声压级相差很大，整个大厅声音高低起伏的严重后果，所以施工时一定要严格统一线路标记，并规定统一的连接方法。

综合各种音响施工要求，并结合在工程中的实际效果，在公共广播系统中，主要有以下三种扬声器连接方法：

绞合法就是将广播线和扬声器引线端剥去外皮，各剥头处分成两股分别绞 合后再绞合在一起，用胶布包好或用塑套卡箍卡好。此法简易，便于施工，但时间一长容易产生问题。

扬声器引入端是连接插座，只需将广播线端剥皮后插入压线槽中，拧紧压 线螺钉即可。这种方法目前使用较为普遍。

焊接法即在引线端剥去外皮，绞合后用焊锡焊好，用胶布包好。这种方法 较为繁琐，但可靠性较好；适合要求较高或潮湿的环境中使用。

以上三种连接方法，视具体情况以及甲方要求而定。但无论哪种方法，都应用镀锡线，既便于焊接，也可避免遇潮或长时间以后锈蚀。从分线盒至扬声器端要求不能裸露连接线的，应采用PVC螺纹管或铁蛇皮管加以保护。

3、系统的接地

广播控制室应设置保护接地和工作接地。为减少供电系统对广播音频系统的影响，保护接地和工作接地应分开设置。推荐的做法是在弱电竖井和强电竖井内各敷设一根铜带分别作为弱电系统的工作接地和强电系统的保护接地，这样，就可使弱电系统更好地工作。

由于这种方法在接人大地时是一点接地，所以总接地电阻不得大于1Ω。

二、施工检查

因为广播工程的整个系统涉及的连接点和插接件比较多，在安装时也有可能因为个别的原因发生错误，所以，细致的检查是有必要的。一般性检查包括设备安装安全性检查，供电线路是否合理的检查，以及各插接件的连接是否正确等。另外还有一个重要的检查项目就是，仔细检查每一件设备的状态设置是否满足设计要求，尤其是某些扬声器具有阻抗匹配开关，在连接好广播线以后，一定要再次确认开关是否放到了正确的位置上，这点绝对不能忘记，否则极易造成设备  损坏。这些状态还包括，各信号源设备的输出选择开关是否正确；信号处理设备的功能按钮是否得当；功放在桥接要求时，桥接开关是否置位；各设备的电源选择开关是否拨到220V等。

待以上施工步骤都确信完成后，就应该准备进行设备的调试了。对于设备的调试，因为各个工程的情况不同，很难统一一种通用的方法，需要单独分类进行阐述，所以在此就不加讨论。

三、 质量记录

1、喇叭（扬声器），声箱、线间变压器，控制器、外接插座、扩音机、增音机、声频处理设备，屏蔽线，屏蔽电缆等合格证、产品技术说明书和技术资料。

2、广播系统安装工程预检、隐检、自检、互检记录。

3、设计变更洽商记录、竣工图。

4、 配管及管内穿线分项工程质量检验评定记录。

5、广播系统安装调试记录。

九、八大安装要求

1

设备安装顺序

2

设备连接顺序

3

布线注意事项

4

设备供电

5

设备选购

6

无线话筒

7

连接线的选择

8

机柜的安装
