工程师电子制作故事：电子管测试仪DIY设计

　　由于喜欢胆机，多年来存下不少管子。一只想买一台电子管测试仪，试过多台以后发觉由于年代久远大多数测试仪已经严重老化了。并且国产电子管测试仪的负栅压是通过变换阴极电阻的阻值来提供的（就是我们常说的自给负栅压），电阻的老化和接插件的接触不良都会影响测试的精度。一个偶然的机会看到老外DIY的电子管测试仪很小巧实用就打算自己也做一台。但是要根据自己的思路做一些修改。

　　设计思路和实施的措施：

　　主要针对大多数管子的测试，自己用得少的管子就不兼顾了。用一只现成的日本仪器牛做主电源牛。参数：0V－6.3V－12.6V/2A，0V-310V/100mA， 0V-19V/1.25A

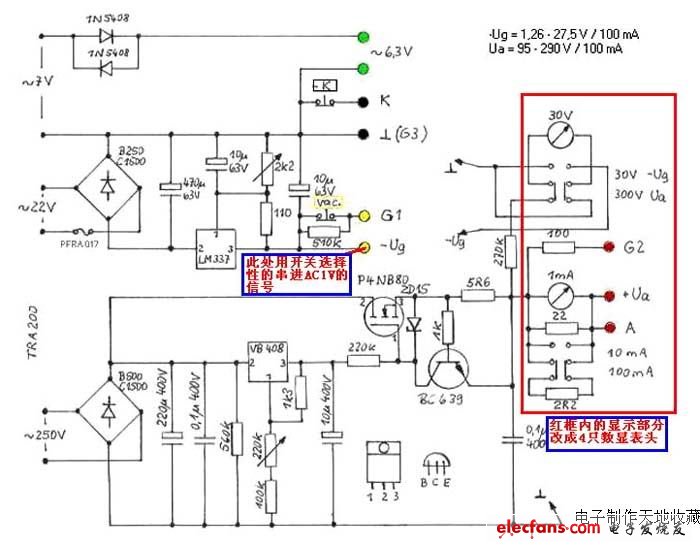

　　1.原理图见图1，不想画图了，借用外国网友的原图。具体改动如下：

　　（1）栅负压上用开关选择性的串进AC1V的信号。

　　（2）将现有表头改成数显表头并增加AC20ma数显表头测试跨导，将原图上屏压和栅负压共用的电压表分开各独立使用一只。（见原理图）
