【知识分享】57. Orcad原理图中分页符网络后面的数字是怎么添加的呢？

Orcad原理图中分页符网络后面的数字是怎么添加的呢？

答：Orcad绘制的原理图，不同页面的网络连接都需要用到分页符，我们可以看到很多的分页符后面会有一个或者几个数字，这些数字表示的含义就是这个网络连接到的页面的编码，下面我们介绍一下如何添加这个页码，具体的操作如下：

第一步，在进行页码的编号之前，需要对标题栏的Page Number与Page Count的值，给每个页面编号，必须执行此操作，否则后面无法加入页面号，一般采用默认的模板都是有Page Number与Page Count的值，如图3-135所示；



图3-135 页面设置示意图

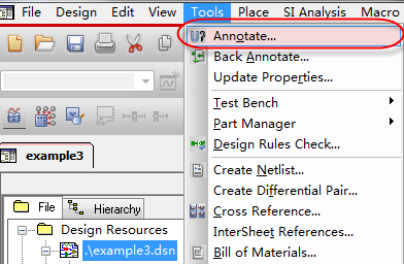

第二步，进入需要设置页码的原理图界面，选中其中一页原理图（对该页原理图进行添加）或者是选中整个原理图的根目录（对整个原理图进行添加），执行菜单命令Tools-Annotate，如图3-136所示，对分页符的网络进行页码的添加；



图3-136 网络编码示意图

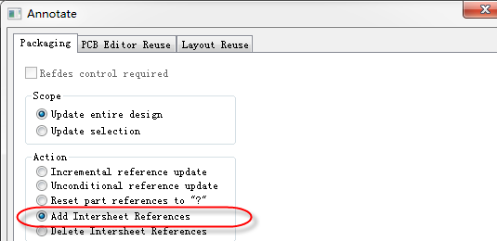

第三步，执行上述命令以后，弹出如图3-137所示的对话框，在此页面选择“Packaging”界面，“Action”栏中选择“Add Intersheet references”，然后点击确定按钮，执行下一步的操作；

 图3-137 Annotate界面设置示意图

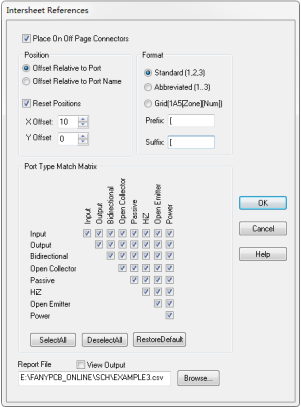

第四步，执行上一步操作以后会出现“Intersheet references”对话框，如图3-138所示，在这界面还需要执行以下几个操作：

l 勾选“Place On Off Page Connectors”；

l Position栏设置为“Offset Relative to Port Name”（以网络名为基准偏移）；

l 勾选“Reset Position”；

l 建议页面号的偏移量“X Offset”和“Y Offset”分别设置为10和0；

l “Format”栏设置为“Standard(1,2,3)”；

l 添加页面号的Prefix（前缀）和Suffix（后缀），建议分别设置为“[”和“]”；

l 点击对话框下方的“Browes...”，选择工程的.csv文件路径；

l 其余默认设置不变，点击OK"。

 图3-138 Intersheet references界面设置示意图

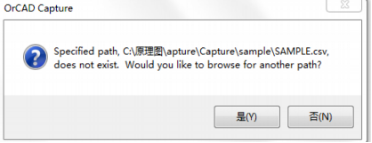

第五步，如果上一步选择的工程.csv文件路径不正确，则会出现如下提示，请点击“是”选择正确的.cvs文件路径，如图3-139所示；



图3-139 csv文件设置示意图

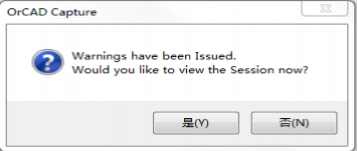

第六步，如果弹出如图3-140提示，说明原理图有错误，需要更正，可以在下方的提示栏中查看，并逐条确认并排除错误；

 图3-140 错误排查示意图

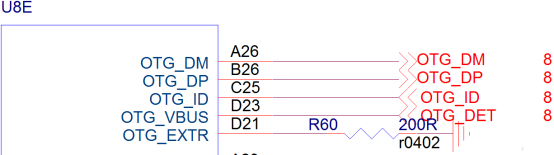

第七步，如果没有出现提示说明添加页面号成功。实际效果如图3-141所示，只要有与其它页面连接的off-page后面都添加了页面号。

 图3-141 添加网络编码示意图
