前言

近日，有群友困于STM32的时钟系统。这里就详细介绍一下关于内外时钟切换及时钟超频测试，希望对大家能有所帮助。

诚然，当使用固件库时，把外部晶振摘掉，系统确实会自动切换到内部时钟，但是只会以8M的默认值运行，显然这是十分不可行的，8M的速度直接让我们的STM32病入膏肓，今天的任务就是让STM32失去外挂（晶振）时，依旧可以激情澎湃。

时钟详解这里不过多介绍，自己也没有别人介绍的好，本文旨在解决现实问题。

此处插播广告：群友问过这种问题，外部接8M晶振和16M晶振有啥区别？

以我微薄的经验来看，这两个在用的时候差别不大，如果使用ST的固件库（以STM32F103为例），使用8M的晶振会更方便，不用改任何代码，时钟就是72M的全速运行状态。如果用16M晶振，则需要修改代码：

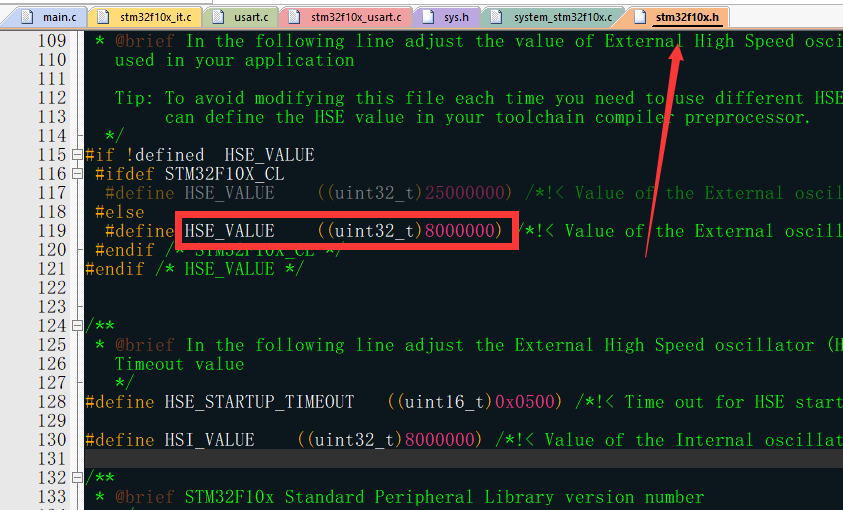

在stm32f10x.h中修改宏定义HSE_VALUE   ((uint32_t)8000000)为HSE_VALUE   ((uint32_t)16000000)。

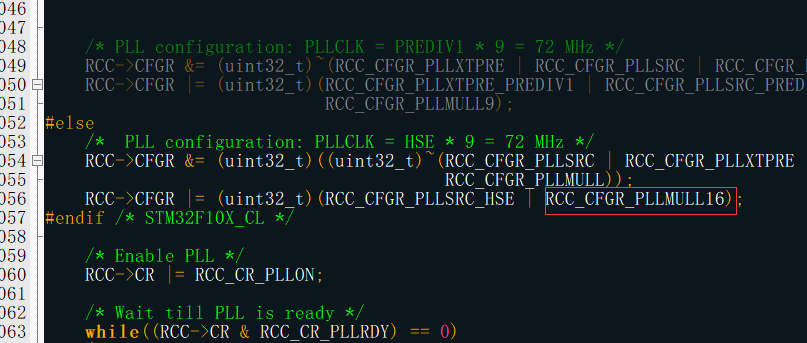

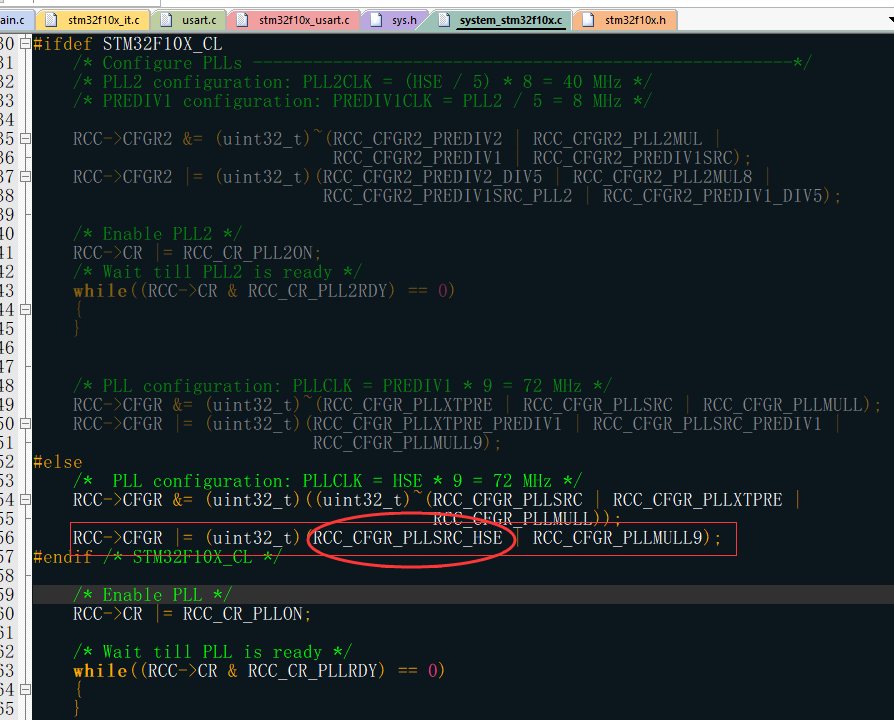

之后进入system_stm32f10x.c，将RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);改为RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSI_Div2| RCC_CFGR_PLLMULL9);此处是将输入时钟二分频为8M，再进行9倍频到72M，和使用了8M没区别。

如果不进行该二分频操作，时钟还是有的，但是会以16M为基准进行9倍频到144M，此时单片机以超频模式运行，也是可以运行的。但是，时钟的精准性不能得到保证。

系统的时钟可以通过添加代码在debug模式下显示：

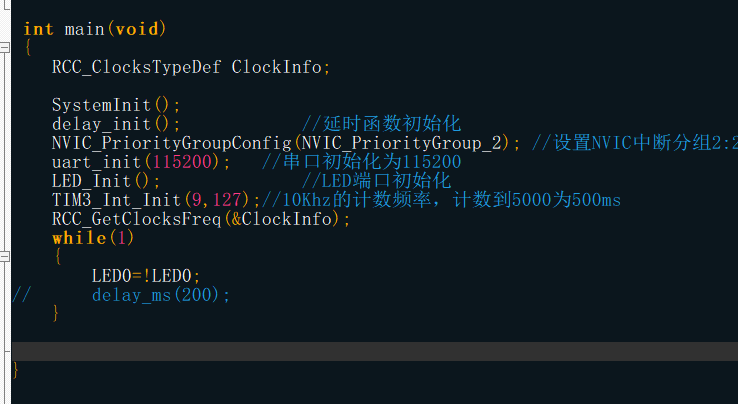

RCC_ClocksTypeDef ClockInfo;RCC_GetClocksFreq(&ClockInfo);

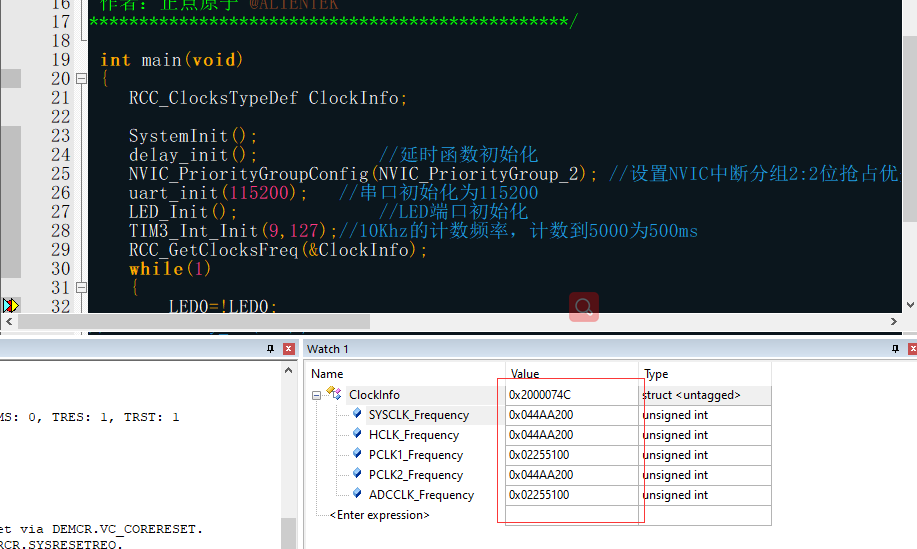

通过debug模式下观察ClockInfo的值，便可知道此时系统时钟速度：

这里提一下，在使用外部晶振的情况下，ST即使是超频，依旧发挥稳定，不得不夸一下ST的质量。

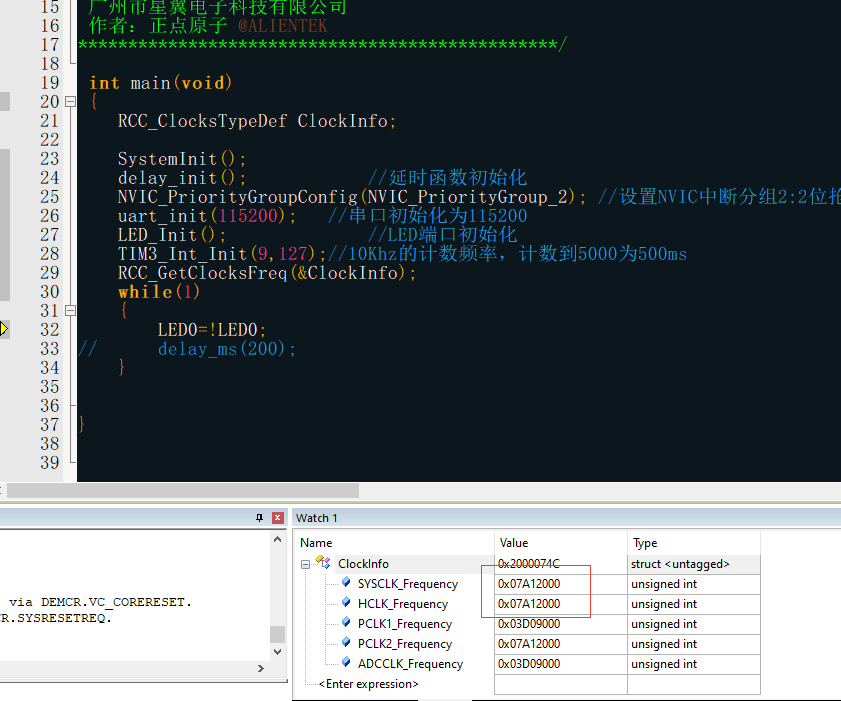

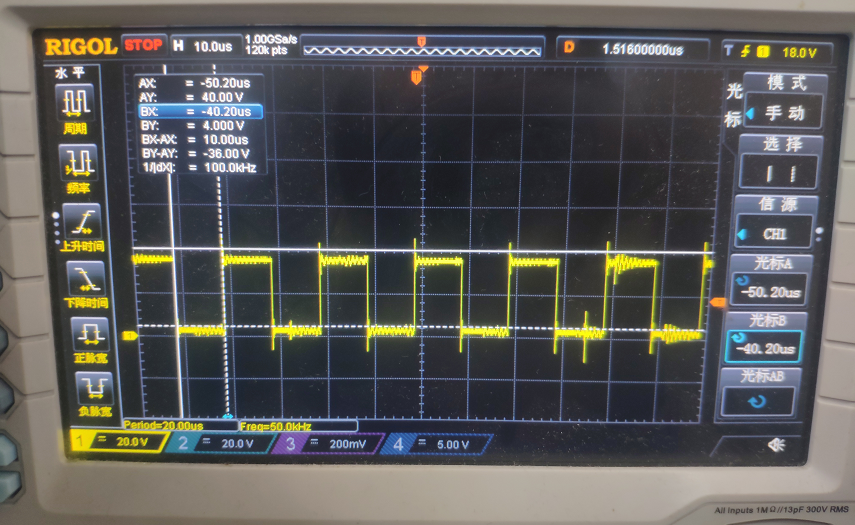

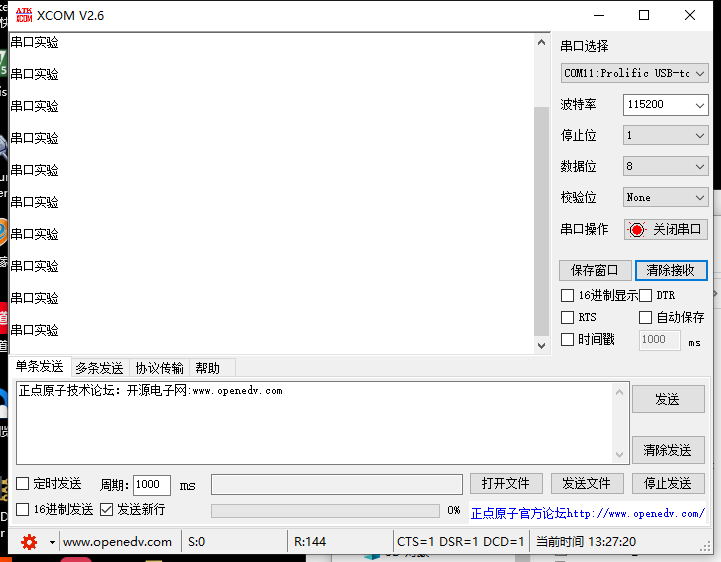

此时我将我的开发板以8M的基准倍频16倍，得到128M的主频，使用定时器定时10us，示波器测试无误差。串口通信无误。

以72M的主频跑128依旧稳定，赞一个，因为我的外部晶振只有8M最大只能倍频到128，如果使用外部16M，不知继续倍频可以到多少。不过性能还是很好的。

预留测试GD32的效果：

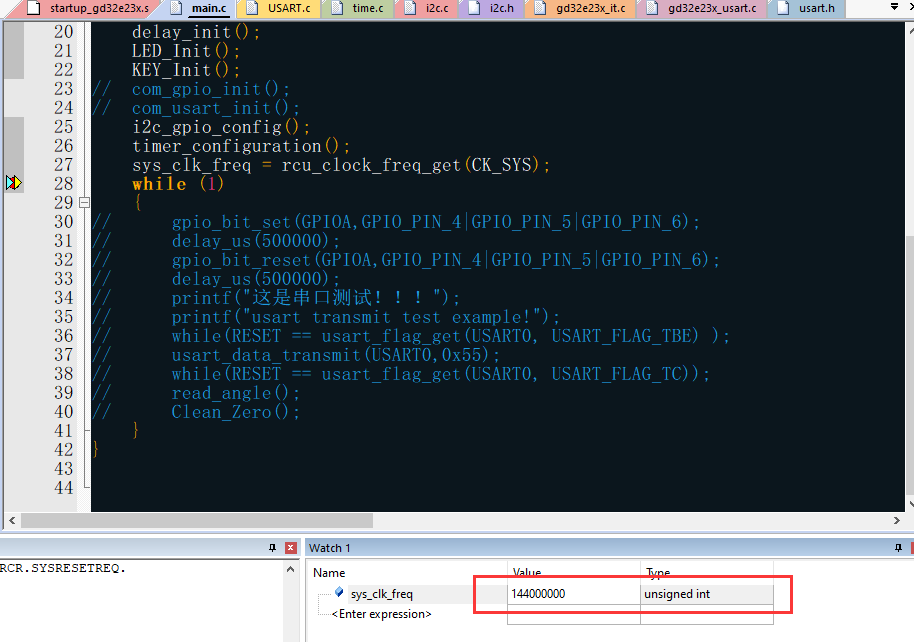

写本文时，将GD的GD32E230翻出来进行了同样的测试，因为GD的倍频器倍数较高，我已经倍频到144M（标准72M），测试定时器依旧稳定。

广告很长，请忍一下：

上半场结束，下半场继续：

此处歪解一下时钟的问题，之前有群友很疑惑单片机的低功耗和时钟的关系，疑惑高速的时钟会不会增加MCU的功耗，为啥低功耗要降低时钟速度。这里讲解一下：

可以用用单位时间内执行的指令来看，高速时钟在单位时间内使系统跑了更多的指令，而低速时钟单位时间内跑的少，而单片机是直线结构，内核是不会休息的，功耗就看执行的指令多少。而单片机的低功耗就是降低时钟，让单片机跑慢点。就像人一样，低功耗相当于你不跑了，原地休息，但是你的心跳不会停止，你还是得消耗能量，即使再少还得消耗。

就像人一样，时钟就相当于心跳，只要还活着就得消耗能量，你要想跑得快，心脏就得跳得快，跳得越快能量消耗越高，即使你去睡觉，心跳只要不停止，你还得消耗能量，如果心跳没了，整个人就没了，MCU也就宕机了。所以，在处理低功耗时最先解决的就是时钟频率，只有降低了时钟的频率，才能真正降低功耗。关于单片机进入低功耗和唤醒，以及降低整体运行功耗我看能不能在下文讲解，近期刚好做了一个低功耗的项目，这里留悬念吧。

广告结束，正文开始，不好意思，有点喧宾夺主了哈！

回到主题，为了解决时钟切换的问题，才有了这个帖子，上文全属歪楼，为最近开发时的经验总结。

我们在使用STM32103的固件库时，时钟配置在system_stm32f10x.c中，但是只是对外部晶振做了初始化，而对于内部时钟并没有添加代码，如果你的MCU没有外部晶振，当系统运行时是先启动内部时钟，然后会检测外部晶振，如果没有检测到晶振，系统便以内部的8M继续运行，这是不合理的。

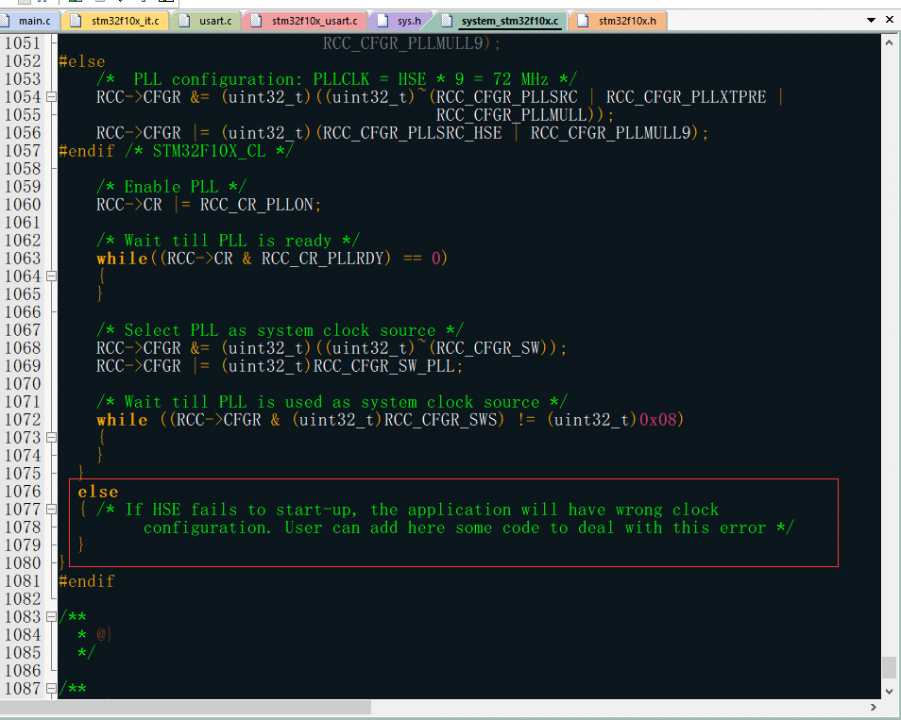

这里可以看到，如果外部启动失败，会进入这个else，但是这个else中并未添加任何代码，所以只会用8M的内钟执行，我们要做的就是在else中添加外部启动失败的代码：

    /* 开启HSI 即内部晶振时钟 */        RCC->CR |= (uint32_t)0x00000001;         /*选择HSI为PLL的时钟源HSI必须2分频给PLL*/        RCC->CFGR |= (uint32_t)RCC_CFGR_PLLSRC_HSI_Div2;                                  /*PLLCLK=8/2*13=52MHz   设置倍频得到时钟源PLL的频率*/        RCC->CFGR |= (uint32_t)RCC_CFGR_PLLMULL12;        /* PLL不分频输出  */        RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;                 /* 使能 PLL时钟 */        RCC->CR |= RCC_CR_PLLON;        /* 等待PLL时钟就绪*/        while((RCC->CR & RCC_CR_PLLRDY) == 0)        {        }        /* 选择PLL为系统时钟的时钟源 */        RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));        RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;            /* 等到PLL成为系统时钟的时钟源*/        while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)        {        }

该代码填充后如果检测到有外部时钟，便以外部时钟为基准进行时钟的倍频处理，达到用户想要的时钟频率，如果你的MCU没有外部时钟，则会执行else内部的代码，将时钟源切换到内部时钟并进行倍频，如此便达到了自动检测时钟的目的。

问题：这是我根据STM32F031的时钟切换代码演变来的，但是这个只能用于主频小于或等于48M时使用，如果倍频因子超过12，也就是主频超过48M是，就会出现硬件错误，直接卡死。当需要更高的主频时就需要如下配置。

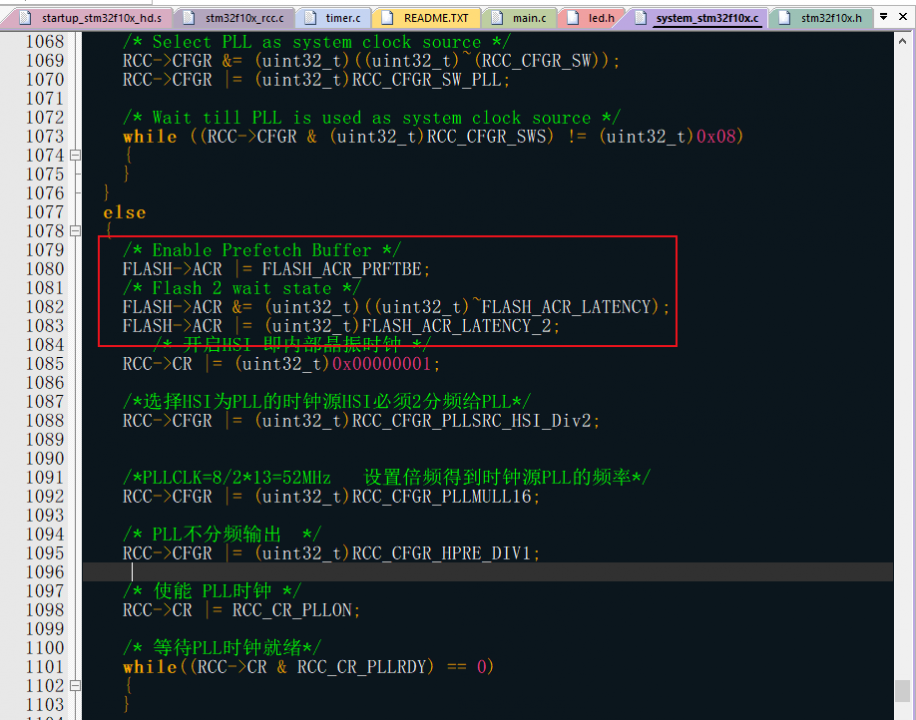

在else里面最开头添加：

    /* Enable Prefetch Buffer */    FLASH->ACR |= FLASH_ACR_PRFTBE;    /* Flash 2 wait state */    FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);    FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;

问：如果我的MCU有晶振，但是我不想用外部，就想用内部，如何处理呢？

答：打一顿就好了，有外部不用干啥用内部呢？

上述纯属恶搞自己，被坑过……

因为内部时钟不准！！！测试内部时钟在使用定时器时会有偏差，本人在此吃过亏。此问题在STM32F031和GD32E230中均有体现。但是USART和SPI通信是正常的，即使我用的2.5M波特率的USART和8M的SPI。

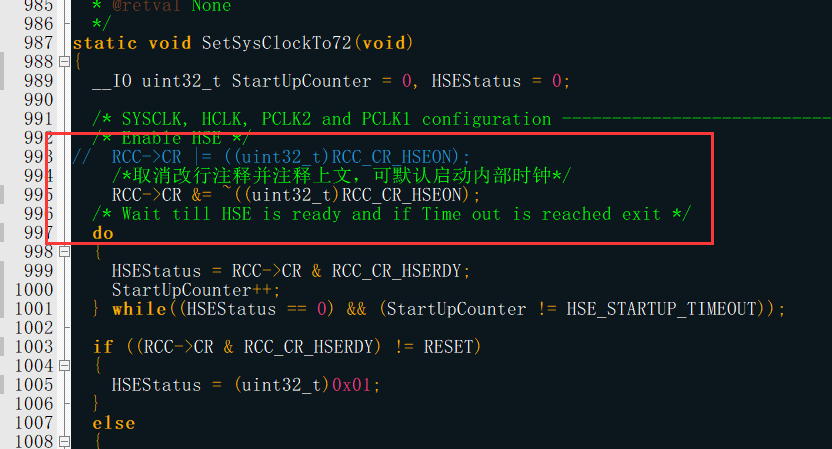

解决办法，上述代码不用动，添加如下代码。

staticvoidSetSysClockTo72(void){
  __IO uint32_tStartUpCounter = 0, HSEStatus = 0;

  * SYSCLK, HCLK, PCLK2 and PCLK1 configuration ---------------------------*/
  * Enable HSE */
  RCC->CR |= ((uint32_t)RCC_CR_HSEON);
        *取消改行注释并注释上文，可默认启动内部时钟*/
        RCC->CR &= ~((uint32_t)RCC_CR_HSEON);
  * Wait till HSE is ready and if Time out is reached exit */
  do
  {
    HSEStatus = RCC->CR & RCC_CR_HSERDY;
    StartUpCounter++;
  } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));


  if((RCC->CR & RCC_CR_HSERDY) != RESET)
  {
    HSEStatus = (uint32_t)0x01;
  }
  else
  {
    HSEStatus = (uint32_t)0x00;
  }


  if(HSEStatus == (uint32_t)0x01)
  {
    * Enable Prefetch Buffer */
    FLASH->ACR |= FLASH_ACR_PRFTBE;


    * Flash 2 wait state */
    FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
    FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;




    * HCLK = SYSCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;

    * PCLK2 = HCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;

    * PCLK1 = HCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;


#ifdefSTM32F10X_CL
    * Configure PLLs ------------------------------------------------------*/
    * PLL2 configuration: PLL2CLK = (HSE / 5) * 8 = 40 MHz */
    * PREDIV1 configuration: PREDIV1CLK = PLL2 / 5 = 8 MHz */

    RCC->CFGR2 &= (uint32_t)~(RCC_CFGR2_PREDIV2 | RCC_CFGR2_PLL2MUL |
                              RCC_CFGR2_PREDIV1 | RCC_CFGR2_PREDIV1SRC);
    RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV5 | RCC_CFGR2_PLL2MUL8 |
                             RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV5);

    * Enable PLL2 */
    RCC->CR |= RCC_CR_PLL2ON;
    * Wait till PLL2 is ready */
    while((RCC->CR & RCC_CR_PLL2RDY) == 0)
    {
    }


    * PLL configuration: PLLCLK = PREDIV1 * 9 = 72 MHz */
    RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);
    RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLSRC_PREDIV1 |
                            RCC_CFGR_PLLMULL9);
#else
    *  PLL configuration: PLLCLK = HSE * 9 = 72 MHz */
    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |
                                        RCC_CFGR_PLLMULL));
    RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL16);
#endif* STM32F10X_CL */


    * Enable PLL */
    RCC->CR |= RCC_CR_PLLON;


    * Wait till PLL is ready */
    while((RCC->CR & RCC_CR_PLLRDY) == 0)
    {
    }

    * Select PLL as system clock source */
    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
    RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;


    * Wait till PLL is used as system clock source */
    while((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)
    {
    }
  }
  else
  {
    * Enable Prefetch Buffer */
    FLASH->ACR |= FLASH_ACR_PRFTBE;
    * Flash 2 wait state */
    FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
    FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;
           * 开启HSI 即内部晶振时钟 */
        RCC->CR |= (uint32_t)0x00000001;


        *选择HSI为PLL的时钟源HSI必须2分频给PLL*/
        RCC->CFGR |= (uint32_t)RCC_CFGR_PLLSRC_HSI_Div2;



        *PLLCLK=8/2*13=52MHz   设置倍频得到时钟源PLL的频率*/
        RCC->CFGR |= (uint32_t)RCC_CFGR_PLLMULL16;


        * PLL不分频输出  */
        RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;

        * 使能 PLL时钟 */
        RCC->CR |= RCC_CR_PLLON;


        * 等待PLL时钟就绪*/
        while((RCC->CR & RCC_CR_PLLRDY) == 0)
        {
        }




        * 选择PLL为系统时钟的时钟源 */
        RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
        RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;


        * 等到PLL成为系统时钟的时钟源*/
        while((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)
        {


        }
  }
}

在STM32F030或者STM32F031中，同样可以做类似操作：

staticvoidSetSysClock(void){
  __IO uint32_tStartUpCounter = 0, HSEStatus = 0;

  * SYSCLK, HCLK, PCLK configuration ----------------------------------------*/
  * Enable HSE */


RCC->CR |= ((uint32_t)RCC_CR_HSEON);
        修改为内部晶振
        RCC->CR &= ~((uint32_t)RCC_CR_HSEON);

  * Wait till HSE is ready and if Time out is reached exit */
  do
  {
    HSEStatus = RCC->CR & RCC_CR_HSERDY;
    StartUpCounter++;
  } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));


  if((RCC->CR & RCC_CR_HSERDY) != RESET)
  {
    HSEStatus = (uint32_t)0x01;
  }
  else
  {
    HSEStatus = (uint32_t)0x00;
  }


  if(HSEStatus == (uint32_t)0x01)
  {
    * Enable Prefetch Buffer and set Flash Latency */
    FLASH->ACR = FLASH_ACR_PRFTBE | FLASH_ACR_LATENCY;

    * HCLK = SYSCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;

    * PCLK = HCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE_DIV1;


    * PLL configuration = HSE * 6 = 48 MHz */
    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLMULL));
    RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_PREDIV1 | RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLMULL7);

    * Enable PLL */
    RCC->CR |= RCC_CR_PLLON;


    * Wait till PLL is ready */
    while((RCC->CR & RCC_CR_PLLRDY) == 0)
    {
    }


    * Select PLL as system clock source */
    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
    RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;


    * Wait till PLL is used as system clock source */
    while((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)RCC_CFGR_SWS_PLL)
    {
    }
  }
  else
  { * If HSE fails to start-up, the application will have wrong clock
         configuration. User can add here some code to deal with this error */
                   HSI 内部时钟做为PLL时钟源并配置PLL 56M做为系统时钟
    * Enable Prefetch Buffer and set Flash Latency */
    FLASH->ACR = FLASH_ACR_PRFTBE | FLASH_ACR_LATENCY;


    * HCLK = SYSCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;


    * PCLK = HCLK */
    RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE_DIV1;


    PLL configuration = (HSI/2) * 12 = 48 MHz
    RCC_PLLConfig(RCC_PLLSource_HSI_Div2, RCC_PLLMul_14); 8M/2 * 14 = 56M


    * Enable PLL */
    RCC->CR |= RCC_CR_PLLON;


    * Wait till PLL is ready */
    while((RCC->CR & RCC_CR_PLLRDY) == 0)
    {
    }


    * Select PLL as system clock source */
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK); PLL 做系统时钟


    * Wait till PLL is used as system clock source */
    while((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)RCC_CFGR_SWS_PLL)
    {
    }
  }
}

在STM32F103中，使用内部晶振，最大时钟频率也只能到64M，受倍频因子的影响嘛，最大只能倍频16倍。但在STM32F031中，标准使用内部时钟主频只有48M，但是我们仍然可以继续倍频，用内部时钟进行超频达到64M。在我们的产品中就用过内部超频到56M，USART和SPI长时间无问题。

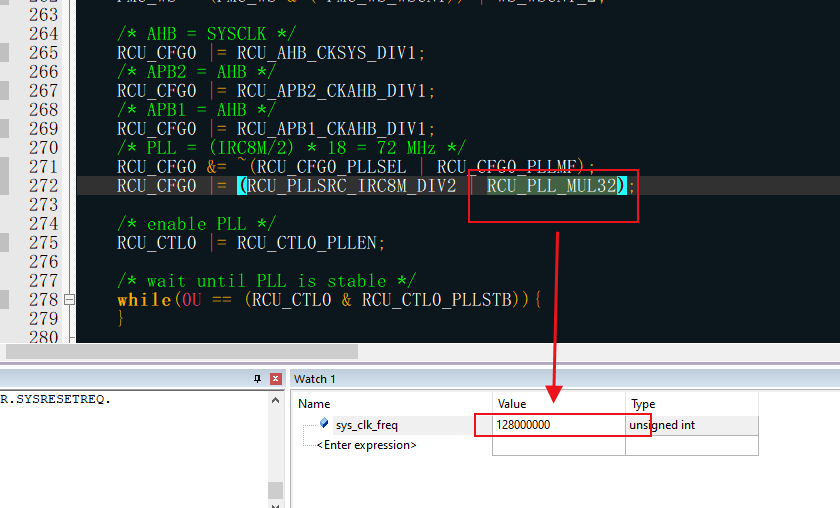

而GD32E230因为其高达32的倍频因子，内部时钟可以倍频到128M。

但是，这种几分钟内没有明显发热现象，不敢做长时间测试，现在MCU有点小贵。干费一个就心疼。

总之，无论ST还是国产，其主频更适合在规定的范围内运行，但是跑极限在短时间内也没有很大的问题。这些数据仅供参考。

至此单片机时钟讲解就结束了，没有多少理论性的东西，主要是解决一些时钟使用时的问题，自己也总是忘，留帖一篇作为自省。

本文中所有代码都经过本人测试，运行无任何问题，但是对于问题的阐述或者一些见解可能有错误，欢迎大佬们批评指正，一定接受各种批评，努力完善！

另外，如果有需要查看原图和代码的小伙伴，请点击底部“阅读原文”进行下载。
