如何判断变频模块好坏，用万用表测量，一分钟就能学会！

同行们在工作过程中，经常会遇到变频器故障，需要判断模块的好坏，今天它来了，我们一起来测试一下。

用数字万用表测试，首先将万用表调整到二极管档。

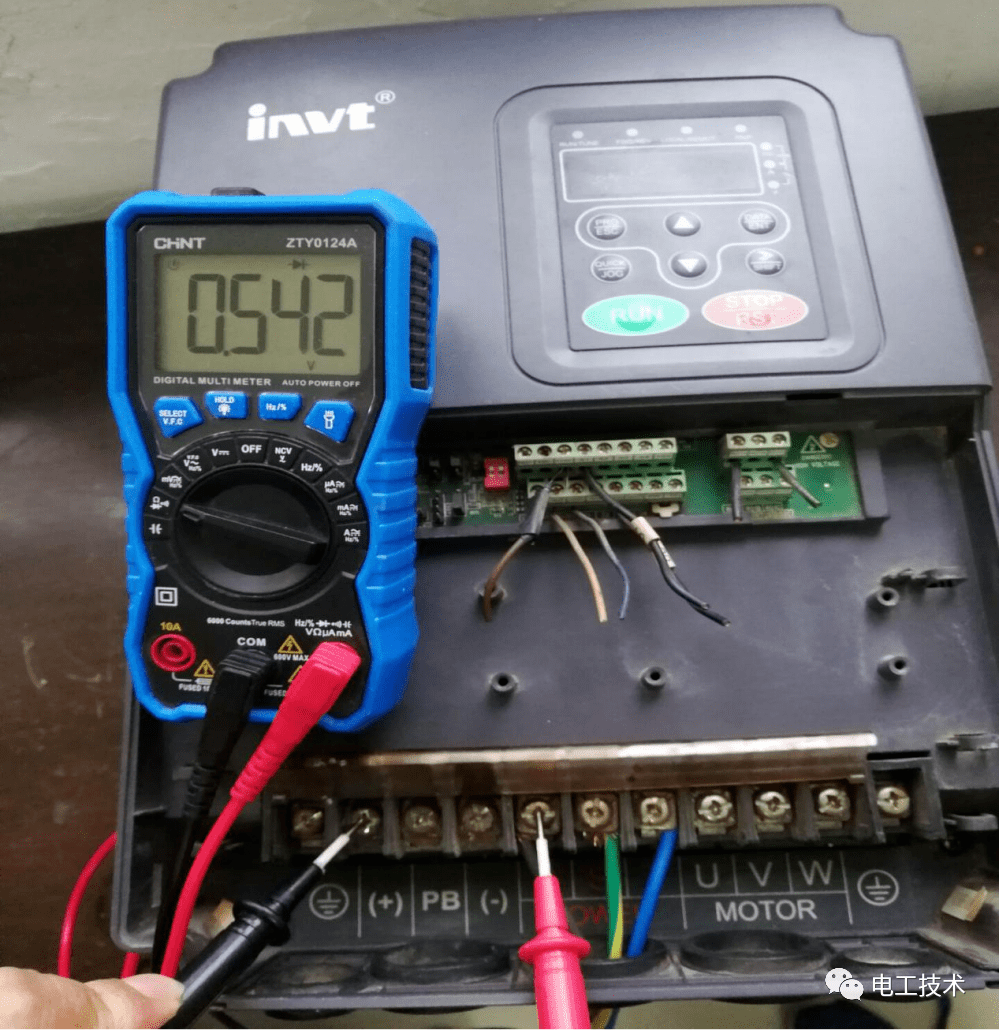

黑表笔接变频器接线端子的（＋）极，红表笔分别接变频器的输入端R/S/T, 如果万用表均有压降，且压降值基本相等（半导体元器件稍有偏差）。

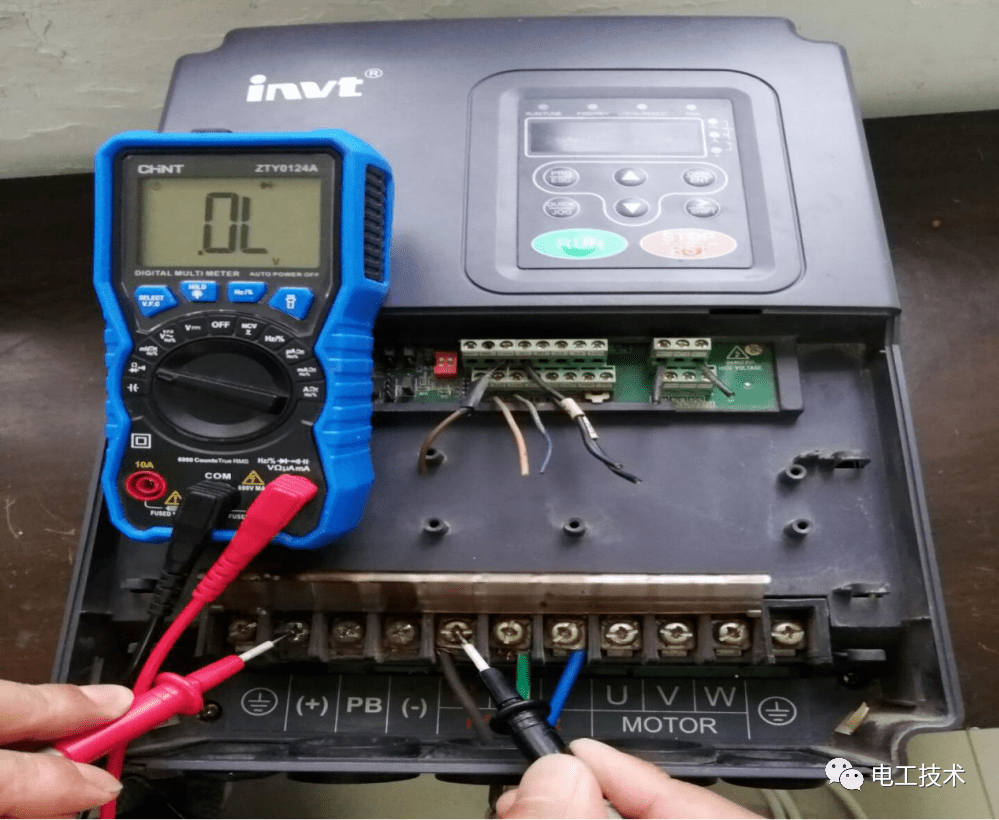

将红表笔接变频器的（＋）极，黑表笔分别接R/S/T，压降为无穷大。

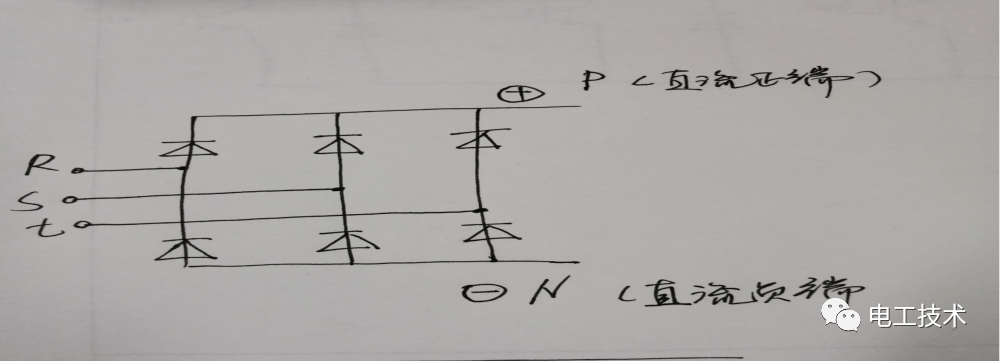

说明整流桥正常，也可以用（－）极与输入端R/S/T进行测量，方法一样。测试原理就是根据三相整流桥的特性。

逆变桥的测量方法

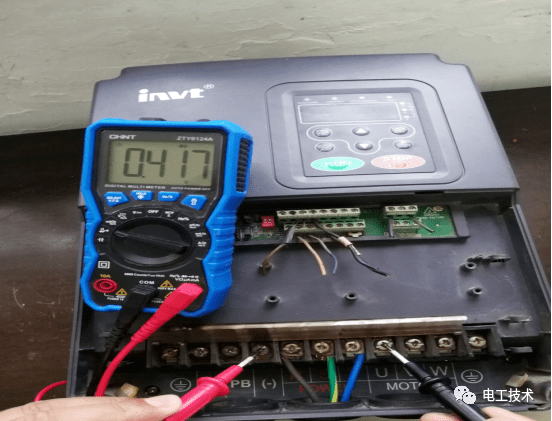

这回我们用（－）极测量，将红表笔接（－）接，黑表笔分别接输出端U/V/W。均有压降。

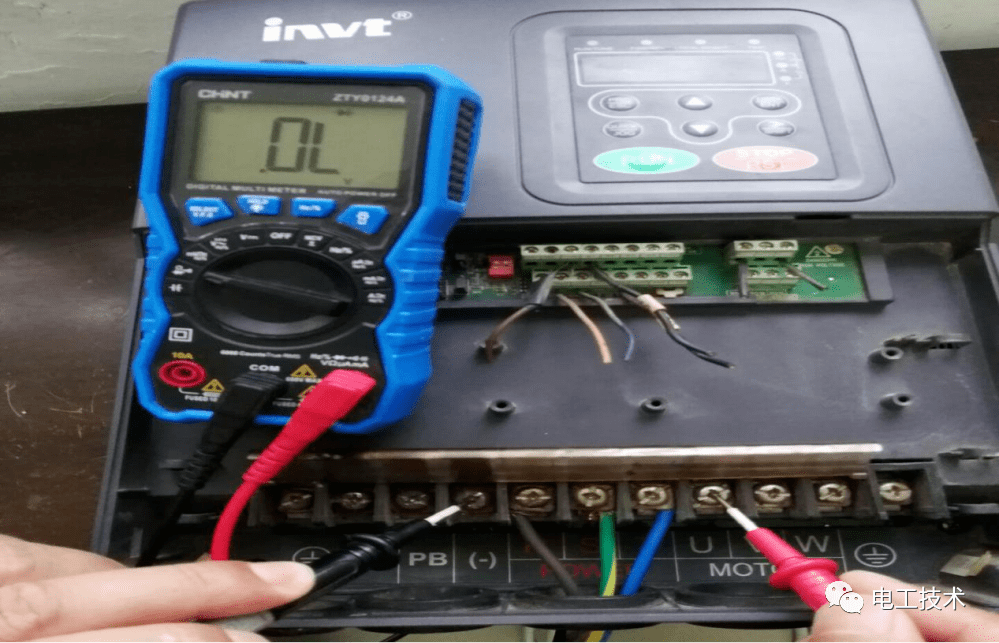

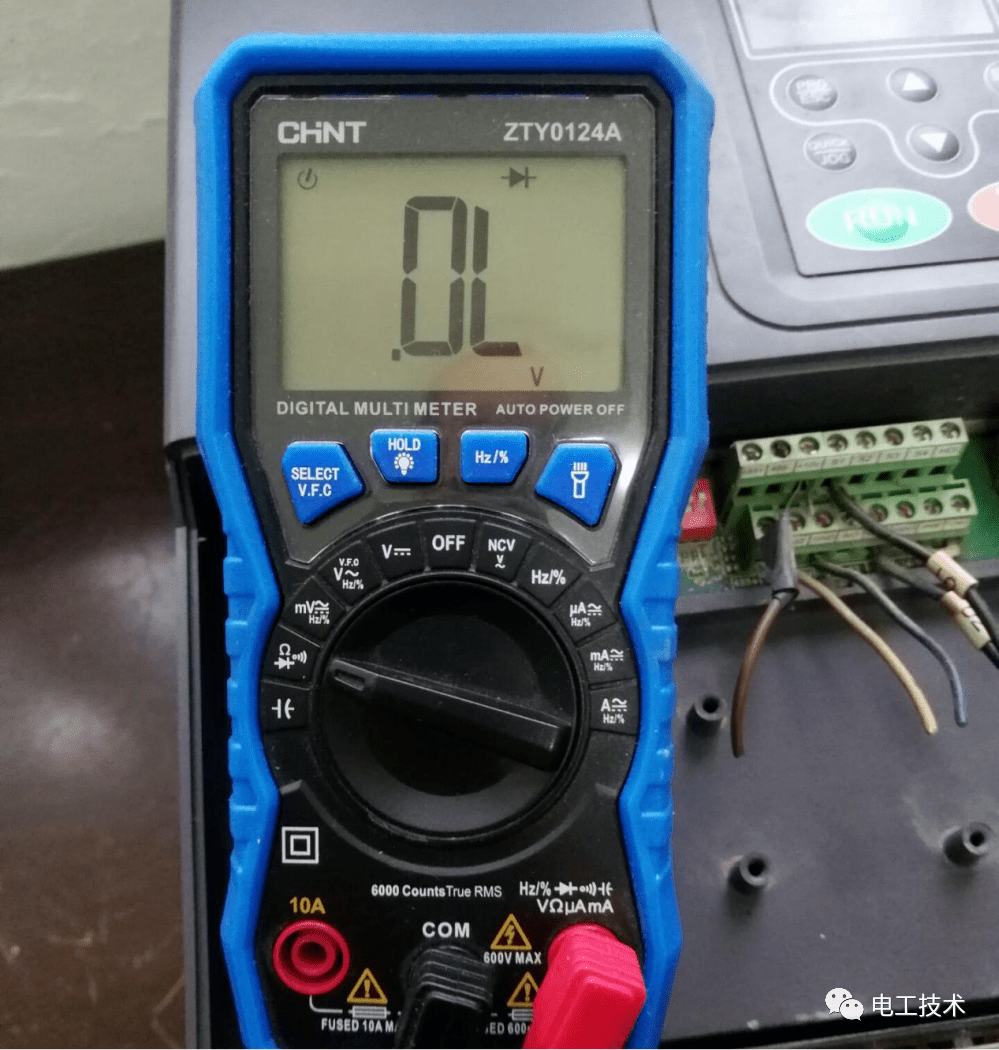

将红黑表笔对换一下位置，测量为无穷大。

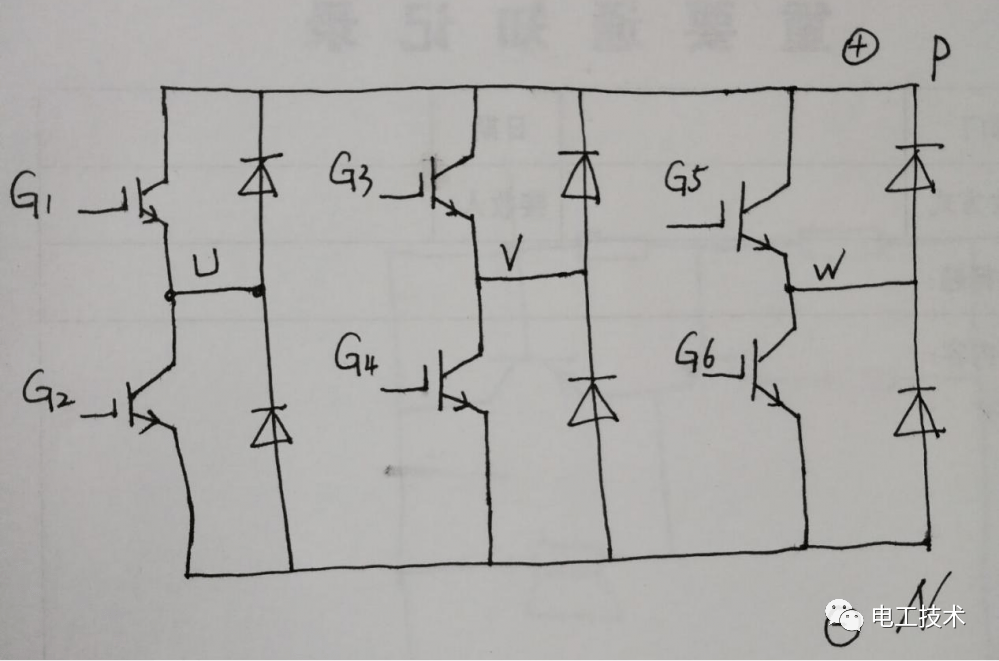

说明逆变桥正常。测试逆变桥原理是根据模块内的续流二极管进行的。

通过这样简单的测试，就能确定变频器模块的好坏，你学会了吗？
