说说如何利用万用表确定can总线系统的引脚？

本篇文章我们接着来说说如何利用万用表确定CAN总线引脚，虽然我们先通过上篇测量电压的方法，排除一些大电压的总线，但我们依然无法准确的判断哪个是CAN总线，因为CAN总线在不同状态时电压不一样。

我们需要先测试一下标准CAN总线处于各种状态时的电压值，这里以USBCAN分析仪为例，这个设备是一个标准的CAN总线通信设备，以该设备举例CAN总线标准电压范围。

我们先对他进行CAN总线电压测试。

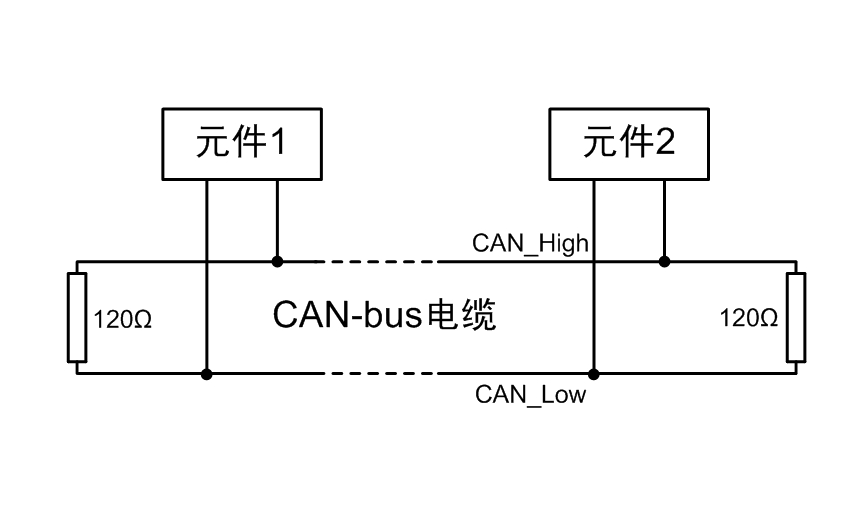

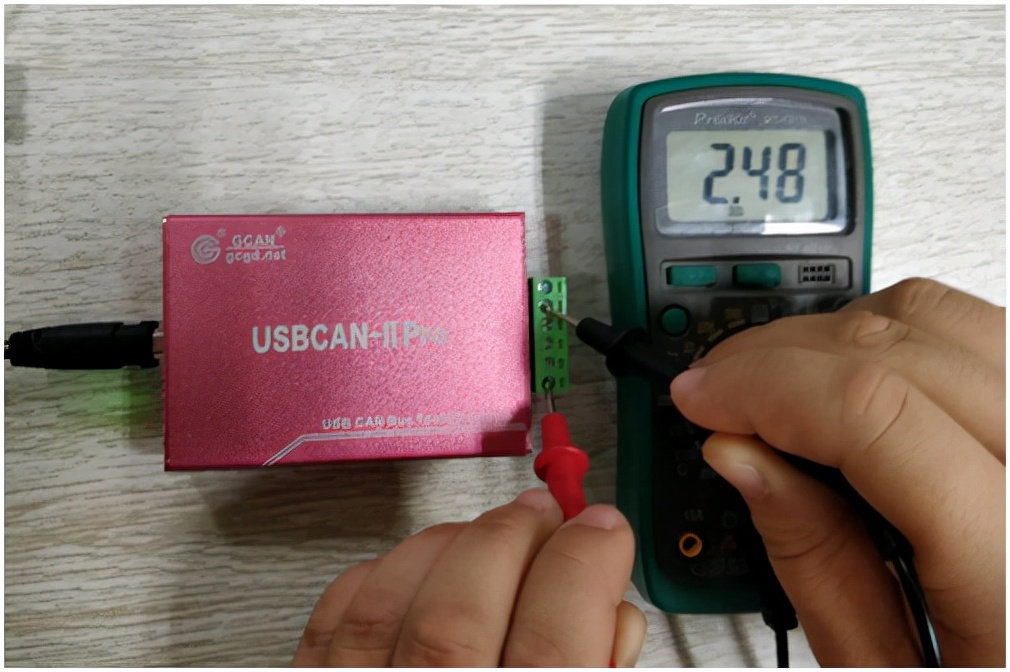

标准CAN总线电压如下图所示，我们先将设备的CAN总线置于隐性状态，即上电并初始化成功后，总线上没有任何数据，在隐性状态时CANH和CANL的对地电压是在2.5V左右，如图3所示。

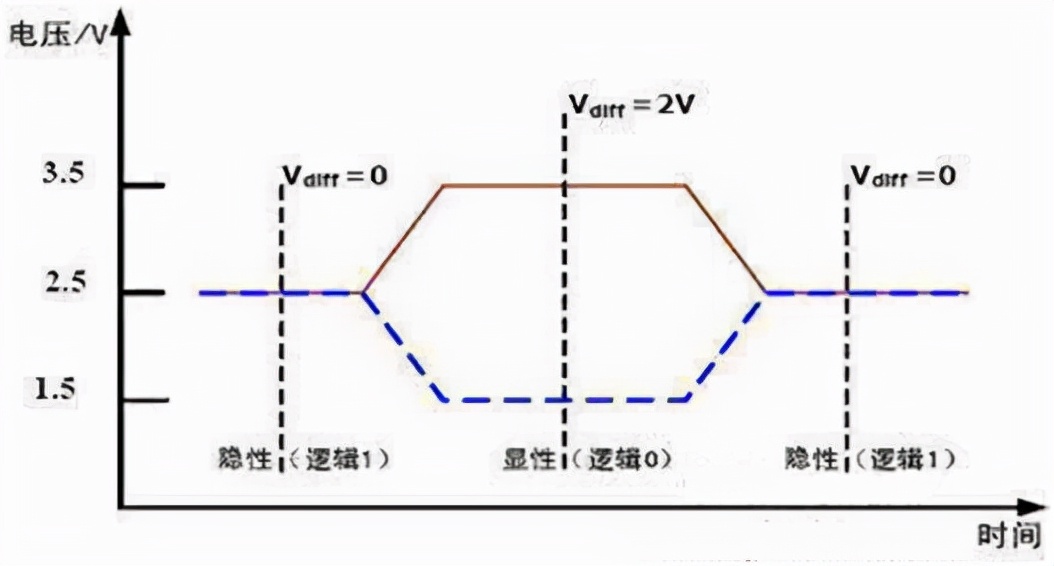

差分信号电压波形

静默电压

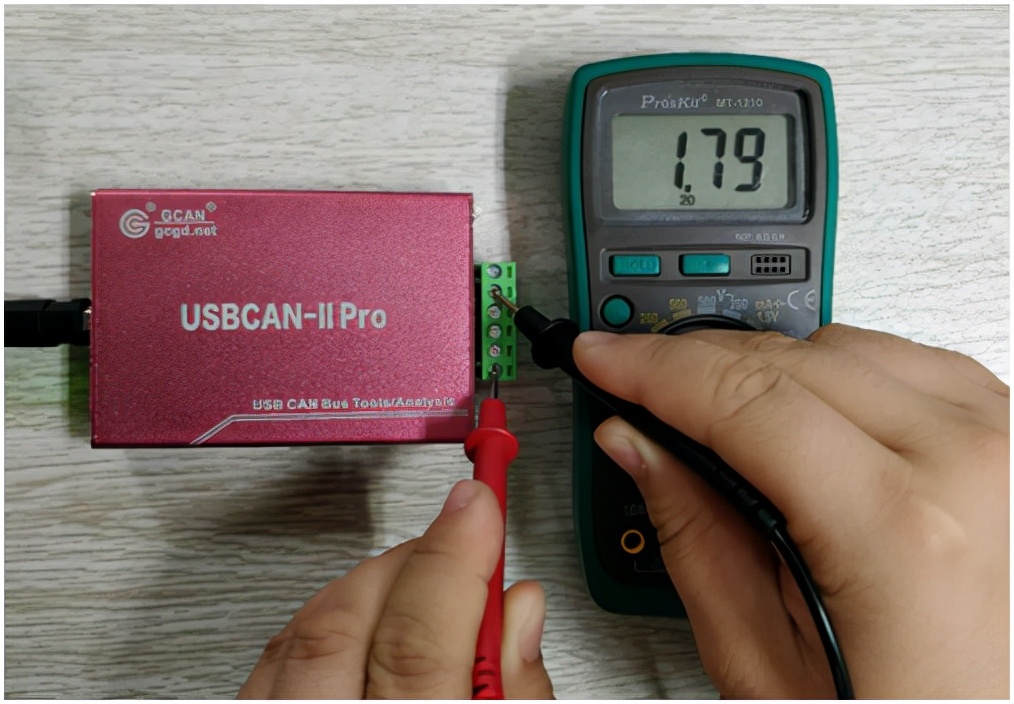

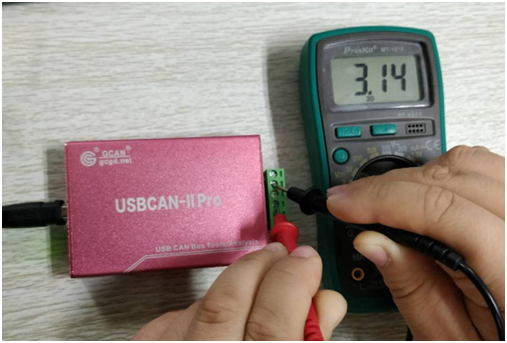

之后我们将设备的CAN总线置于显性状态，在显性状态时CAN-H对地电压为3.5V左右；CAN-L对地电压为1.5V左右，如图所示。
