液晶电视黑屏维修方法_液晶电视机屏幕有条纹

　　液晶电视黑屏维修方法

　　现在的液晶电视越来越便宜，但随之而来的是故障率也不低，一般来说，液晶电视机的故障比较集中表现在黑屏，亮线、暗带，花屏，由于当今的液晶电视机的集成度比较高，一般仅由几块独立的电路板组成，常见的电路板有电源板、 背光源电路板、 视频主板 逻辑板等几项，在网购电路板的的价格进一步下降的今天，使液晶电路的维修显得更加简单快捷，如果判断为屏幕不坏的情况下，我们可以用整块电路板更换的方法于达到快速修复，现在就说说具体的检修方法。

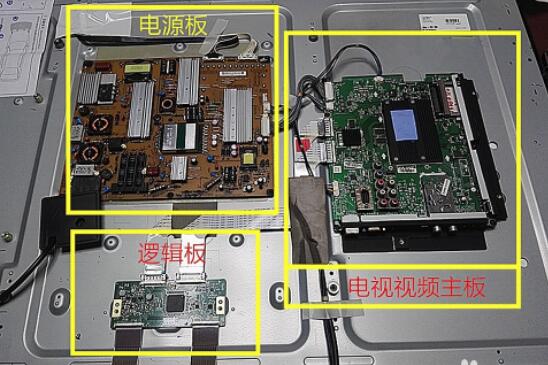

　　首先让大家来认识一下液晶电视主要电路板的功能及其故障表现吧！

　　1．电源电路板故障：主要分二部分，第一部分是副电源，主要负责整机的控制系统，一般是低压直流5V，另一部分就是负载其它电路所需要的主电源，一般有3.5V、12V、24V等 直流电压。

　　如果出现开机有指示灯，而黑屏无声音，可检测电源电路板的负载电源是否正常，不正常更换电源电路板就好。

　　2． 背光源电路板：根据液晶屏的背光源电路的不同，主要分二种类型，一是LED背光源恒流板，另一是就是背光源采用荧光灯CCFL（冷阴极荧光灯）的高压板。

　　如果以上电路出现问题，故障主要表现为无图有声，在黑暗的环境中开启电视，可以看到非常暗淡的图像。

　　3． 液晶电视主板：主要完成视频转换处理、TV功能、音响电路等，

　　主板出现问题，故障主要特点是无图、无声、黑屏。

　　4． 逻辑电路板：，对LDVS接口信号（包括RGB、行同步、场同步、时钟等信号）进行处理转换和控制， 逻辑板的供电不是来自于开关电源直接提供，一般由信号处理板上稳压电路提供，如果主板有问题，逻辑板也可能工作受影响。

　　主要故障表现，黑屏、白屏、灰屏、负像、 噪波点、 竖带、图像太暗或太亮。

　　接下来是LG47电路机检修实例：

　　先来看看故障表现：无图无声、电源指示灯由红转绿，

　　分析：电视开机电源灯指示与状态转换（由红转绿）正常，说明电源板副电源正常，故障可能出在电源板主电路供电电路、或视频主板。

　　检修过程如下：拆开机盖，检测电源电路各个关键工作点电压。

　　开机后能听到电源板继电器正常吸合，判断是电源板基本正常，并没有保护性继电器跳脱，检测电源板整流桥堆，电源为202V，说明电源整流电路正常，

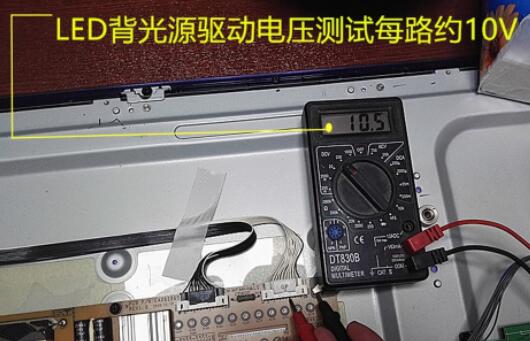

　　检测LED背光源驱动电路，每个接口电压约10V说明直流供应基本正常。

　　视频板主电源检测，电源电压12V 24V 3.5V 都正常，用手触及视频板各芯片有稍稍的发热，但没有任何输出。

　　由于无图无声，对逻辑板的判断只做有没有供电的简单检测，结果有电源供应，

　　检测到此故障点主要集中在：主电路板、逻辑板、屏幕，进一步分析认为不管是黑暗的环境下，屏幕都没有一丝丝亮光，用耳朵贴近喇叭单元，连轻微的沙沙声都没有，这说明主板没有正常工作。对逻辑板故障时的现象作对比，排除逻辑板故障，基于屏幕在没有受到外伤的情况下，一般不会出现整个屏没有任何的亮光现象。

　　最后笔者网购一块视频主板更换后电视机一切恢复。

　　更换主板后发现4K高清的电视机芯片发热量比较大，怀疑此次损坏主板也可能是芯片过滤烧坏，笔者在主板芯片的正、反面都贴上了高导热硅胶垫，芯片的一面与电视机金属后盖接触，加一面与屏幕金属框接触，于加强散热提高电路的可靠性。

　　液晶电视机屏幕有条纹

　　液晶电视屏幕出现条纹的原因及处理方法：

　　一、条纹是水平线：通常是白色的。原因主要有：

　　1，TFT面板内部，信号输入端的连接问题和静电。一般来讲，可以直观的观察缺陷来初步判定成因。静电形成的线通常是单条，看起来没那么粗。而粗线通常是由于短路引起。

　　2，TFT内部短路信号输入端短路。使用环境过于潮湿会对输入端的线路造成一定的影响，并产生线缺陷。但并不是唯一的成因。碰到这种情况，在排除自己使用方法的原因后，应联系厂家解决问题。

　　二，、条纹是垂直线：通常是彩色的。成因与水平线类似。单条是断路，多条是短路。建议联系专业人员维修。

　　三、条纹是交叉线：比较罕见，TFT内部短路或静电造成的。

　　注意事事项：

　　1、不要随手关电视不是让大家浪费电能，而是要注意权衡开启电源对电视寿命的影响。我们都知道，背光灯是液晶电视所有配件中寿命消耗最严重的一个部件，它和我们家中使用的荧光灯管是非常类似的。所以，它的使用寿命和点燃次数也是有很大关系的。启动的时候预热和高压脉冲式的阴极电子物质的溅射增大，缩短灯管寿命。如果您养成了随手关电视的习惯，以一天开四次计算，灯管的寿命将减少到原来的1/2。

　　2、避免长时间工作这一条并不与上面的注意事项相冲突。在超长时间工作的情况下，热量会在液晶电视的机身内部存积，这对于其它电子元件还不够成太大的威胁，但是液晶面板是有可能烧毁，从而形成大面积坏点的。

　　3、专业的清洁方式由于静电的缘故，液晶电视的屏幕表面是很容易沾染灰尘的。但是清水擦拭是一种很不明智的清洁方式。首先是清洁效果一般，而且易留下水痕。更重要的是液晶是非常容易因为受潮而造成永久性损坏的（如果水滴渗入屏幕，切忌通电，要让水分在温暖的环境下慢慢蒸发。

　　4、避免划伤、扭曲或撞击液晶屏表面许多人有用手指对屏幕指指点点的习惯，这对电视无关紧要，但是对液晶电视可能造成致命的损害，同时要看管好自己的小孩和他们的玩具，对液晶屏的任何撞击、划刻都会带来直接的损伤，并且极有可能令整块屏幕报废。
