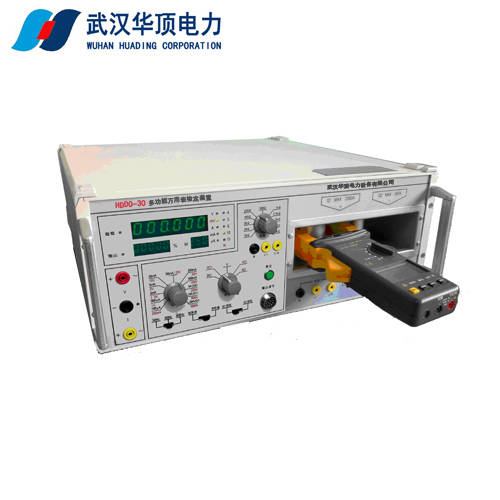

HDDO-30型钳形表万用表校验装置使用方法

1.1 HDDO-30型钳形表万用表校验装置（以下简称校验装置）是由表源一体式交直流电压电流标准源和两组钳形表校验装置组成以钳形表校验功能为主，又可做交直流标准电压电流源使用的多功能校验系统。另设有标准电阻器组，扩展了其使用功能。

1.2 校验装置由LED三窗口数字显示数据，其中五位半数字显示输出实际值和钳形表校验值；五位数字即时显示量程的百分比及格数；三位数字显示满度值。可设置被检表所需满度值，选择输出步进量，幅值调节可选择数字调节或模拟量调节，更加方便实用。设计两组钳形表校验装置，以尽可能的适应不同钳形表钳口尺寸和量限要求。

1.3 校验装置以单片机为核心，采用数字化技术，大环路稳幅电路，真有效值转换，使用大功率功放模块，温度补偿等措施。钳形表校验装置还设有检测电路，可对其进行电抗、电感、圈数、端电压等参数的测试，以确保钳形表测试条件的合理性及准确性。

1.4 校验装置具有稳定性好，准确度高，线性度优，量程宽，档位合理，适用性强，安全可靠等特点，又兼其操作简便，功能齐全，控制调节灵活，反应速度快，能够满足定值输出和连续可调的不同需求，该仪器是广大客户一机多用的最佳选择。

1.5 校验装置适用于检定、校验相应功率及精度的大部分交直流钳形电流表；四位半及以下的数字万用表，模拟万用表，各种相应功率及精度的电流表、电压表、多用表、器件等。亦可配合高等级标准表组成更高精度检测系统。校验装置广泛应用于工矿企业、科研院所、铁路、电力、部队、学校等单位的质检计量教研及仪表生产维修。

二、主要功能

2.1 显示窗口1:

5 1/2位LED数字显示输出量 ，相对应的LED指示灯分别指示相应的单位V、mV、A、mA、μA。

显示窗口2：

5位LED数字即时按量程的百分比显示输出量及格数，单位是%。

显示窗口3：

3位LED数字显示量程开关所处的挡位值（既M值）。可通过按调节盒上M键选择扩展量程，以满足被检表所检量限的需要。

2.2 输出量调节根据需要可选择按键控制和模拟量调节（输出调节盒）。按键控制时首先选定步进量N值，N值设有4、5、6、10、15，选定后，相应N值指示灯亮。调节按键设有5组：↑10%↓、↑1%↓、↑0.1%↓、↑0.01%↓、↑0.001%↓。控制量分别为上升（增加）或下降（减少）100%/N、10%/N、1%/N、0.1%/N、0.01%/N。

选择模拟量调节时，首先将调节盒上“数字/模拟”开关置于“模拟”端，分别旋转粗细调电位器，实现输出量连续可调。

2.3 钳形表校验范围：0～2000A

2.4 项目开关设有：DCI、ACI、DCV、ACV、空档。

2.5 交、直流电流输出范围: 0～100μA～500μA～2mA～5mA～20mA～50mA～200mA～500mA～5A（Q2）～10A(Q1)～20A(Q1)。

交、直流电压输出范围：0～250mV～1V～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V。

2.6 标准电阻器组：×1端子--10Ω、20Ω、50Ω、100Ω、250Ω、500Ω、1kΩ、2.5kΩ、5kΩ、10kΩ、20kΩ.

×1K端子—10kΩ、20kΩ、50kΩ、100kΩ、250kΩ、500kΩ、1MΩ、2.5MΩ、5MΩ、10MΩ、20MΩ.100 MΩ

2.7 除仪器标注的量程外，还可以通过调节满度键M进行量程扩展，具体扩展量程见（3.1.6）表。

2.8 供选择的交流频率为三种： 50Hz、60Hz、400Hz（用晶振保证频率的稳定性）。

2.9 自动保护，超载时仪器自动关断输出，手动复位。

三、技术参数

3.1 交、直流电压、电流源参数

3.1.1 稳定性： AC﹤满量程的0.02%/5分钟

DC﹤满量程的0.01%/5分钟

（作精密测量时仪器需预热两小时。）

3.1.2 交流失真度： ﹤0.5%

3.1.3 直流纹波系数：﹤0.5%（额定输出时）

3.1.4 输出频率及误差范围：（50Hz、60Hz、400Hz）﹤1%

3.1.5 输出电压、电流的范围及准确度（23℃±2℃）如下表

输

3.2 钳形表校验装置参数

3.2.1 工作频率：DC、50Hz、60Hz。

3.2.2 电流变比：1:100。

3.2.3 校验范围：Q1钳柱500A～2000A（量程20A、10A Q1档）; Q2钳柱20A～500A（量程5A Q2档）

≤20A以下从电流输出端子检测（钳形表/实际值开关置于实际值一端）

准确度：±（读数值的0.5%+满量程的0.3%）

准确度考核范围：Q1柱 500A～2000A

Q2柱 20A～500A

3.2.4 校验柱尺寸：Q1—φ44mm

Q2—φ20mm

3.3 供电电源：交流电源电压220V±10%，频率50Hz±1Hz，额定功耗250VA。

3.4 工作环境：环境温度：标称范围5℃～35℃

标准范围23℃±2℃

相对湿度：标称范围﹤80%

标准范围<60%

3.5 工作时间： 连续

3.6 外形尺寸：宽×高×深：480×180×610（mm）

3.7 重量 ：约35kg

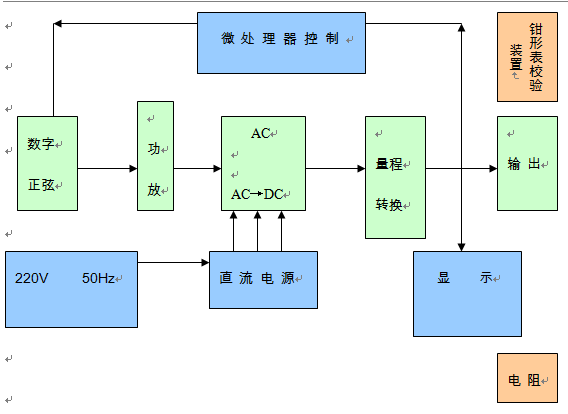

四、工作原理及框图

校验装置由供电电源单元、功放单元、数字正弦波发生器单元、AC/DC单元，量程转换单元、显示单元、微处理器控制单元、钳形表校验装置单元、标准电阻器组等部分组成。

五、使用方法

5.1 要求

5.1.1 仪器应置于通风良好，无日光直射、干燥、清洁的场所，仪器散热孔不得遮蔽。本仪器的供电电压为220V±10%，频率为50Hz±1Hz。电源插座上地线应良好接地。

5.1.2 将量程开关置于250mV档，将项目开关置于DCV。钳形表/实际值开关置于实际值一端。数字/模拟开关置于数字一端。

5.1.3 接通电源开关，显示窗口中各显示参数在初始状态时实际值为0，百分比显示窗口为0，M值窗口显示250，单位显示灯mV亮，N值10灯亮。

5.1.4 预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的项目和量程，选择相应的位置；M值和N值。

5.1.5 若与计算机连接，应在开机前，将校验装置与计算机连接好，切忌带电操作。

5.1.6 使用电流档时请勿空载操作；使用电压档时请避免短路现象。

5.1.7 根据被检表的项目和档位选择校验装置的输出端口，用测试线将被检表和校验装置可靠连接。当校验钳形表时，输出端子不得接其他负载。当测试高电压时应使用绝缘强度1500V以上的测试线；在测试电流时应使用电流密度3A/mm2左右的测试线。

5.2 面板

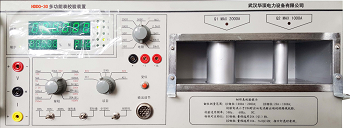

5.2.1 前面板示意图

前面板注释：

（1）量程的百分比显示 （2）实际值显示（3）量限值显示 （4）单位及步进量显示（N值）（5）电阻选择开关 （6）电阻输出端子

（7）Q1钳柱及指示灯 （8）Q2钳柱及指示灯

（9）复位键 （10）输出调节端子

（11）Q1/Q2钳柱选择开关 （12）项目开关

（13）钳形表/实际值选择开关 （14）频率开关（15）量程开关 （16）电流输出端子

（17）电压/电流输出公共端子 （18）电压输出端子

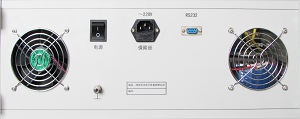

5.2.2后面板示意图

后面板注释：

1、风扇 2、电源开关 3、接地端子

4、电源插座及保险丝座 5、RS-232接口

5.3 操作说明

5.3.1 打开电源开关，LED显示窗初始显示为：实际值显示零，百分比显示窗为0，满度值M显示窗显示250mV（量程开关在250mV时），步进量N在10位。

5.3.2钳形表校验：

首先根据被检表的钳口尺寸和校验量程分别选择开关Q1钳柱、Q2钳柱相应位置，并将被检钳形表水平夹在对应的钳柱上，钳口不得触碰钳柱和挡板，使钳柱在钳口中心位置。（校验装置输出端子不可再接其他负载），将“数字/模拟”开关置于“数字”一端，将“钳形表/实际值”开关置于“钳形表”一端；项目开关根据需要可设置“DCI”或“ACI”，设置ACI时，频率开关可选50Hz或者60Hz；量程开关置于被检表所检量程上，其中如果使用Q1钳柱（500A～2000A）应置于20A或10A（Q1）档位；用Q2钳柱（20A～500A）可置于5A（Q2）档位，20A及以下档位在电流输出端子线圈上检测，钳形表/实际值开关置于实际值一端。依据被检表所检量程，设置校验装置的M值，按M键进行适宜被检表量程的设置。再根据校验值的点数选择校验装置的步进量 N 值，然后按一次↑10%键，幅值从0上升到第一个校验点位，再按一次上升到第二个校验点位，直至校验到满量程为止。例如：选N值5，既每按一次↑10%键幅值增加量限的20%，每按一次↓10%键幅值减少量限的20%，全量程可检5个点。如果选N值10，既每按一次↑10%键幅值增加量限的10%，每按一次10%↓键幅值减少量限的10%，全量程可检10个点。以此类推，灵活选用步进量N值可获得所需的幅值调节量。当每检完一个量程，应按10%↓键，使输出回零，复位键回零无效。如需要测试变差，即可从满量程逐次按10%↓键获得另一组数据。

5.3.3交直流电压电流项目校验：

(1)直流电压：将钳形表/实际值开关置于实际值一端，项目开关置于DCV位，量程开关置于被检表所需校验量程，按动M键设置与被检表所检量程相符的满度值。将数字/模拟开关置于数字一端（如果使用模拟量调节，应置于模拟一端），根据被检表每个量程所校验点数选择N值并配合↑10%↓、↑1%↓、↑0.1%↓、↑0.01%↓、↑0.001%↓五组按键的上升和下降。每按一次↑键即可获得上升100%/N、10%/N、1%/N、0.1%/N、0.01%/N幅度的数值；每按一次↓键即可获得同样幅度的下降值。可根据实际值显示和百分比显示判定被检表的误差。每校验完一个量程必须按10%↓键使输出回零。

(2)交流电压：项目开关置于ACV位，频率开关置于50Hz、60Hz或400Hz（直流校验时无需改变频率开关，仪器自动默认）。其余操作与上述(1)相同。

(3)直流电流：首先把被检表可靠连接到校验装置输出端子上，项目开关置于DCI，其余操作与上述(1)相同。

(4)交流电流：首先把被检表可靠连接到校验装置输出端子上，项目开关置于ACI，其余操作与上述(1)相同。

5.3.4 升/降键使用：

升/降键主要用于指针表卡针检索和定点值输出。

(1)卡针检索：在量程开关、项目开关、频率开关确定后，按一次升/降键校验装置幅值既从零均匀上升至满量程值，再按一次升/降键既从满量程值均匀下降至零，如遇卡针现象，极易确定其卡针部位。

(2)定点输出：将量程的档位或扩展档位设置为固定输出点，按一次升/ 降键校验装置输出端子即可获得所需定点值。

5.3.5 100/150分格键使用：

指针表校验时，经常用格数来表示量值和误差，每按一次100/150键，百分比显示窗闪显100.00%，显示状态为100格，每显示1%为1格；再按一次100/150键，百分比显示窗显示150.00%，显示状态为150格，每显示1%为1.5格。仪器初始状态为100格。。

5.3.6 确认键使用：

校验装置设有RS232接口功能，在专用软件的支持下，可进行数据采集和处理。当校验装置数据需要向计算机发送时，按确认键一次，

数据即可发送成功。如果未使用RS232接口功能时，按动确认键，校验装置进入保护状态，按复位键可恢复正常。

5.3.7标准电阻器使用：

首先根据被检表的阻值范围及校验量程分别选择电阻输出端子，黑色端子是公共端，分别与×1和×1K端子组成检测系统，用引线电阻小于10mΩ的导线将被检表与输出端子可靠连接（在连接前将导线阻值用被检表测量并记录，以便从结果中减除），仪器面板上标注的阻值是×1端子输出值，使用×1K端子时将标注阻值乘以1000即为输出值。电阻器组是独立单元，使用时无需接通电源。

六、校准、检测与维修

6.1 电压电流校准：

6.1.1 校验装置在定期或周期校准时，应具备以下设备条件和环境条件：a）标准表：要求准确度优于0.01%，分辨率优于0.001%。

b）交、直流标准电阻器：要求准确度优于0.01%，功率大于2W，温度系数优于10PPm。

c）环境条件：温度23℃±1℃，相对湿度＜60%。

d）市电条件，交流电压220V±5%，频率50Hz±1Hz，无脉冲干扰。

6.1.2标准表和校验装置通电预热两小时，方可进行校准。校验装置与标准表可靠连接。

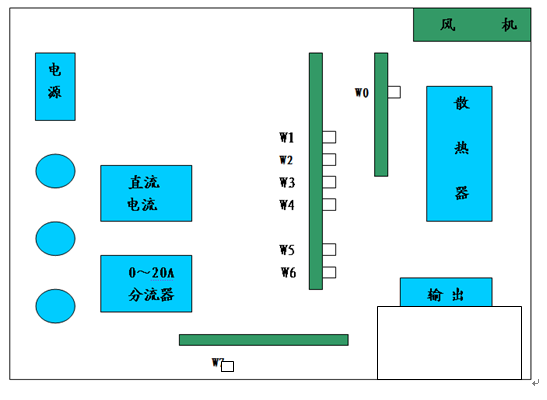

6.1.3 校准电位器示意图：

说明:

W0：功放调零 W5：直流电流满度调整

W1：直流电压满度调整 W6：直流电流低端调整

W2：直流电压低端调整 W7：直流电压1～1000V调整

W3：交流电压低端调整 W4：交流电压满度调整

6.1.4 误差计算公式：

Δα—示值误差

I—实际值

I0—被检表示值

M—量限值（引用值）

6.2 维护与维修

本仪器是精密电子装置，为保证其安全正常工作，应注重在储运和使用中的维护保养，请关注防震、防水、防尘、散热方面的护理，长期不用或湿度较大的地区，应经常通电驱湿，冷热环境交换，不应立即通电。运输过程应采取防震措施，避免摔碰损坏。

修理工作应有专业技术人员承担，并应备有专用仪器设备和符合要求的电子器件，如不具备条件，请及时与制造商联系，在包修期内制造商将免费修复或更换。

七：注意事项

7.1 操作者在阅读使用说明书后方可通电使用。

7.2 本仪器最大输出电压达1100V，操作时应防止触电。

7.3 输出连接导线要有足够的绝缘强度（1500V）和截面积（20A大约6mm2）。

7.4 250mV档和大电流输出时，连接导线长度小于2500px。

7.5 本仪器不宜在相对湿度大于80%的环境中工作；供电电源质量将影响输出稳定度。

7.6 在输出调节时，应注意缓慢及节奏，当接近预设值或量限值时更应降低速度，以免幅值过冲。有输出时不得转换各开关，将输出回零后方可转换开关和关机。在校验钳形表时，钳口请勿触碰钳柱和挡板。

7.7 校验钳形表前应将被检钳形表进行校零操作，否则将影响测量精度，在测试状态被检表初始有两位数显示属正常。当使用大电流时，连续工作不应超过3分钟。因被检钳形表生产标准不同，如遇直流电流校验时显示“-”符号，属于正常状态不影响校验结果。

7.8 在使用电压档时，应尽量避免输出端短路现象；在使用电流档时，请勿开路。在使用钳形表校验功能时，输出端子不能再连接其他负载。每校验一个量程后，应按10%↓键将输出回零。

表功耗超出校验装置输出范围。

7.10 钳形表不能在400Hz 校验
